Коробка передач МАЗ 12JS200TA-G2193

Тип коробки передач	Механическая 12-ступенчатая с двумя промежуточными валами
Максимальный входной крутящий момент, Н.м	2000
Передаточные числа	1пер.-12,10; 2пер.-9,41; 3пер.-7,31; 4пер.-5,71; 5пер.-4,46; 6пер.-3,48; 7пер.-2,71; 8пер.-2,11; 9пер.-1,64; 10пер.-1,28; 11пер.-1,00; 12 пер.-0,78
Вес, кг	345
Применяемость	Автомобили МАЗ

Коробка передач 12JS200TA-G2193 производится на совместном Китайско-Белорусском предприятии ФАСТ-МАЗ, поставляется на сборочный конвейер Минского Автомобильного Завода

Гарантийный срок эксплуатации 12 месяцев.

Каталог запасных частей коробки передач 12JS200TA-G2193

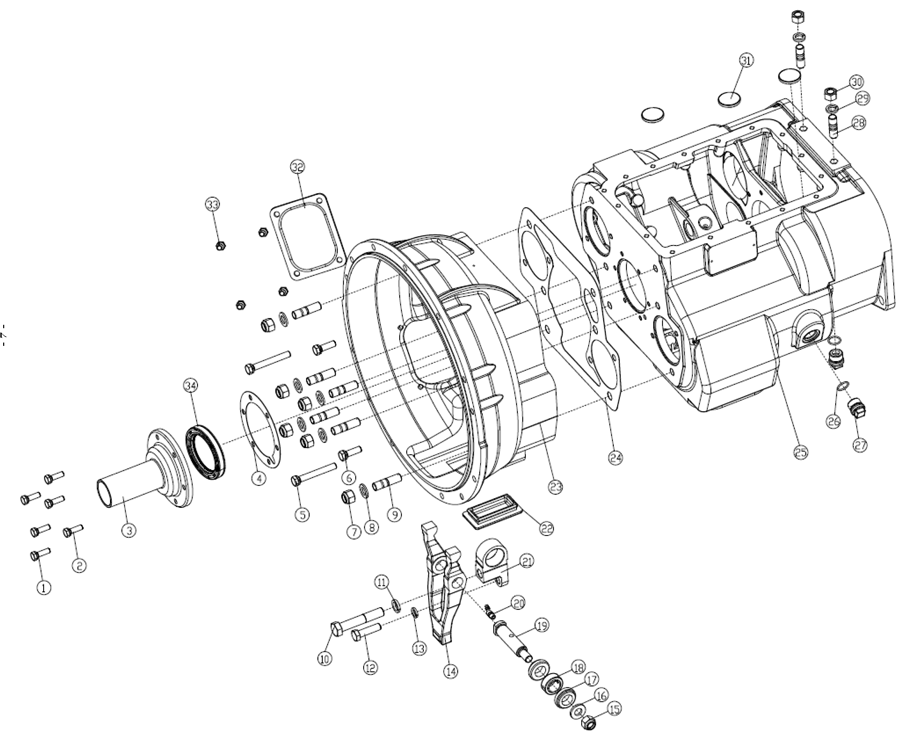

Картер сцепления и коробки передач 12JS200TA-G2193

№	Каталожный номер	Наименование	Кол-во
1	C09034	Болт	2
2	Q1421032M	Болт	4
3	JS180A-1701040-3	Крышка подшипника первичного вала	1
4	14311	Прокладка крышки подшипника первичного вала	1
5	Q1421290M	Болт	2
6	Q1421238M	Болт	2
7	GB889.2-2000-M16X1.5	Гайка	6
8	Q40116	Плоская шайба	6
9	C01056	Шпилька картера КПП	6
10	Q151B18100	Болт вилки сцепления	1
11	Q40318	Пружинная шайба	1
12	Q151B1450TF2	Болт вилки сцепления	1
13	Q40314	Пружинная шайба	1
14	JS180-1601021-14	Вилка сцепления	1
15	GB889.2-2000-M16X1.5	Гайка	1
16	JS180-1601022-1	Шайба	1
17	JS180-1601030-3	Втулка	2
18	GE25ES	Подшипник вилки сцепления	1
19	JS180-1601023-4	Вал вилки сцепления	1
20	Q701B45	Масленка	1
21	JS180-1601024-11	Опора вилки сцепления	1
22	JS180-1601016-2	Крышка ручного люка	1
23	JS180-1601015-6	Картер муфты сцепления	1
24	20822	Прокладка корпуса муфты	1
25	12JS160T-1701015-9	Картер КПП	1
26	6JS160T-1709588-1	Кольцо уплотнительное пробки	2
27	6JS160T-1709587-1	Заглушка	2
28	Q1231630	Шпилька	2
29	Q40316	Пружинная шайба	2
30	Q341B16	Гайка	2
31	14373	Магнит	3
32	JS180-1601016-1	Крышка ручного люка	1
33	Q1421020	Болт	4
34	F500A-1802191	Манжета вала первичного	1

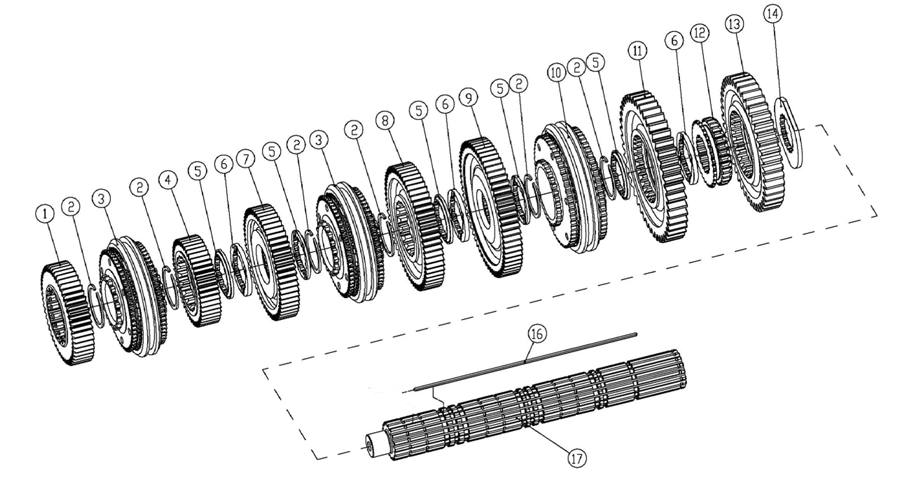

Вал вторичный КПП 12JS200TA-G2193

№	Каталожный номер	Наименование	Кол-во
1	12JS200T-1701116-1	Шестерня первичного вала	1
2	16763	Кольцо стопорное	6
3	JS130T-1701180	Синхронизатор	2
4	12JS200T-1701115-1	Шестерня 5-й передачи вторичного вала	1
5	12JS160T-1701122	Прокладка шестерен вторичного вала	5
6	12JS160T-1701123	Прокладка шестерен вторичного вала	3
7	12JS200T-1701114	Шестерня 4-й передачи вторичного вала	1
8	12JS200T-1701113	Шестерня 3=й передачи вторичного вала	1
9	12JS200T-1701112	Шестерня 2-й передачи вторичного вала	1
10	12JS160T-1701170	Синхронизатор	1
11	12JS200T-1701111	Шестерня 1-й передачи вторичного вала	1
12	12JS160T-1701108	Втулка вторичного вала	1
13	16JS200T-1701110	Шестерня задней передачи вторичного вала	1
14	12JS160T-1701125	Прокладка шестерни задней передачи вторичного вала	1
16	12JS160T-1701121	Шпонка вторичного вала	1
17	12JS200T-1701105	Вал вторичный	1

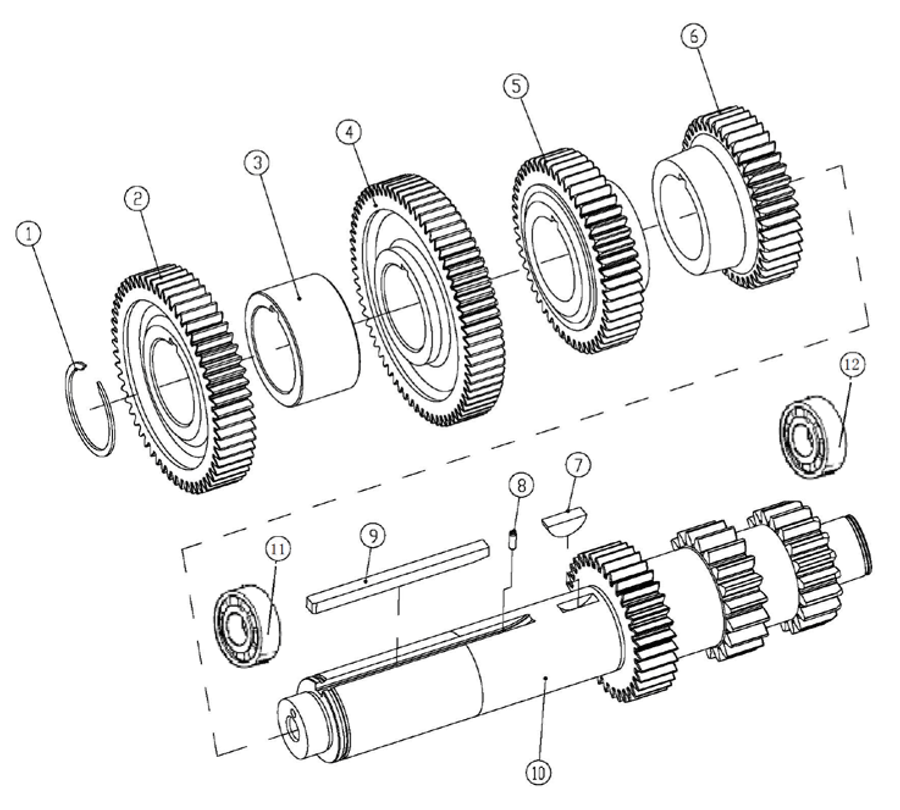

Вал промежуточный КПП 12JS200TA-G2193

№	Каталожный номер	Наименование	Кол-во
1	19198	Кольцо стопорное	2
2	12JS200T-1701052	Шестерня 5-й передачи промежуточного вала	2
3	12JS160T-1701057	Втулка распорная	2
4	12JS200T-1701056	Шестерня ведущая промежуточного вала	2
5	12JS200T-1701051	Шестерня 4-й передачи промежуточного вала	2
6	12JS200T-1701050	Шестерня 3-й передачи промежуточного вала	3
7	X-6-E	Шпонка полукруглая	2
8	Q5280514	Палец цилиндрический упругий	2
9	16JS200T-1701055	Шпонка квадратная промежуточного вала	2
10	12JS200T-1701048	Вал промежуточный	2
11	192309E	Подшипник роликовый с проточкой	2
12	102309E	Подшипник роликовый без проточки	2

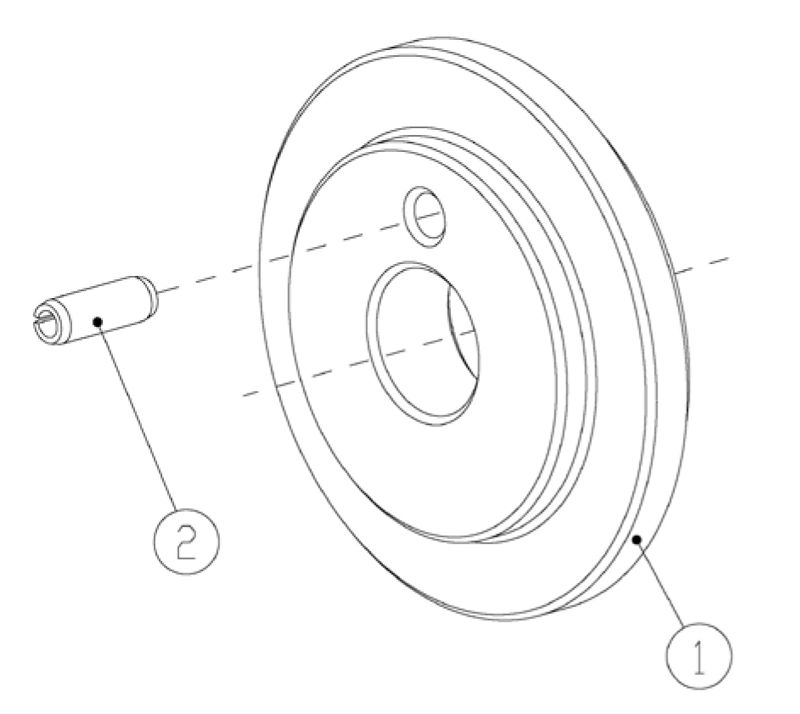

Отбойник промежуточного вала КПП 12JS200TA-G2193

№	Каталожный номер	Наименование	Кол-во
1	19668	Отбойник промежуточного вала	2
2	Q5280514	Палец цилиндрический упругий	2

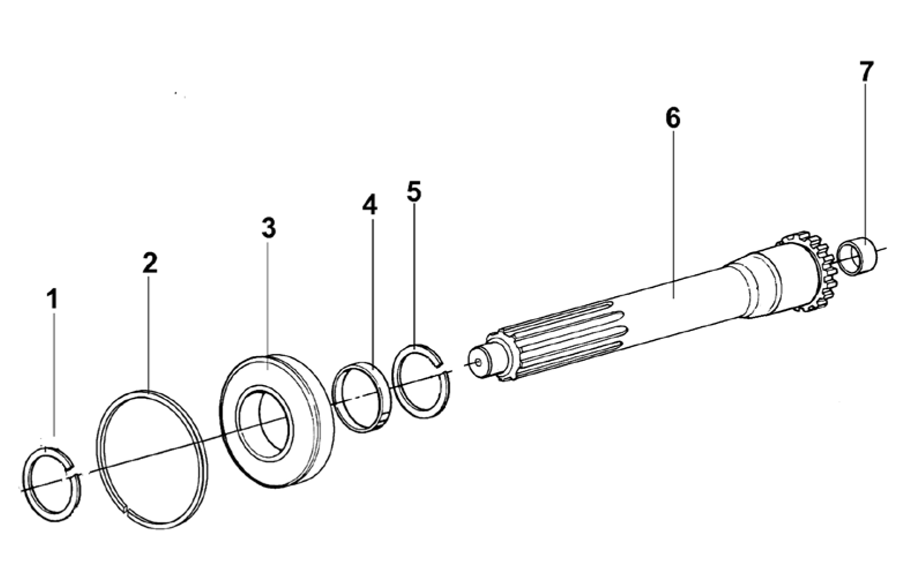

Вал первичный КПП 12JS200TA-G2193

№	Каталожный номер	Наименование	Кол-во
1	16980	Кольцо стопорное	1
2	C01020	Кольцо стопорное	1
3	150212K	Подшипник первичного вала	1
4	16463	Втулка шестерни первичного вала	1
5	14750	Кольцо стопорное	1
6	JS180A-1701030-3	Вал первичный	1
7	16566	Втулка направляющая первичного вала	1

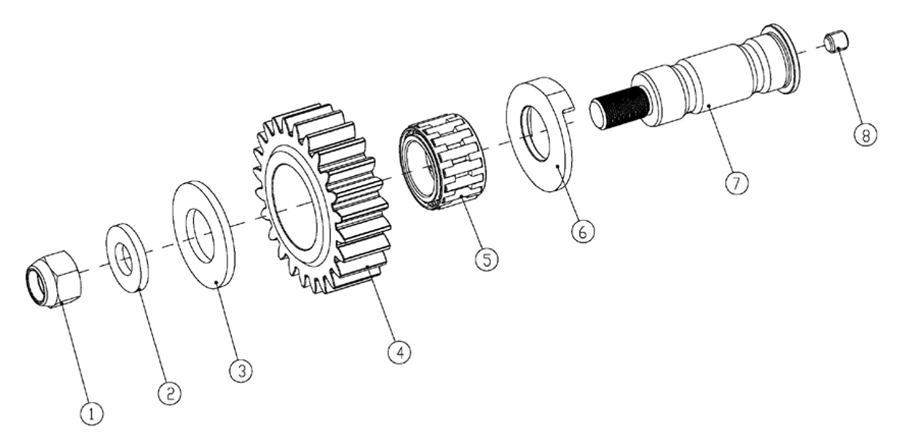

Вал промежуточный заднего хода КПП 12JS200TA-G2193

№	Каталожный номер	Наименование	Кол-во
1	GB889.2-2000-M20X1.5	Гайка	2
2	JS220-1701088	Шайба стопорная промежуточного вала задней передачи	2
3	JS220-1701087	Шайба упорная подшипника	2
4	12JS200T-1701083	Шестерня промежуточная задней передачи	2
5	DS100-1701085	Подшипник роликовый	2
6	12JS160T-1701084	Шайба чашевидная вала задней передачи	2
7	JS220-1701082	Вал промежуточный заднего хода	2
8	Q2821212	Пробка	2

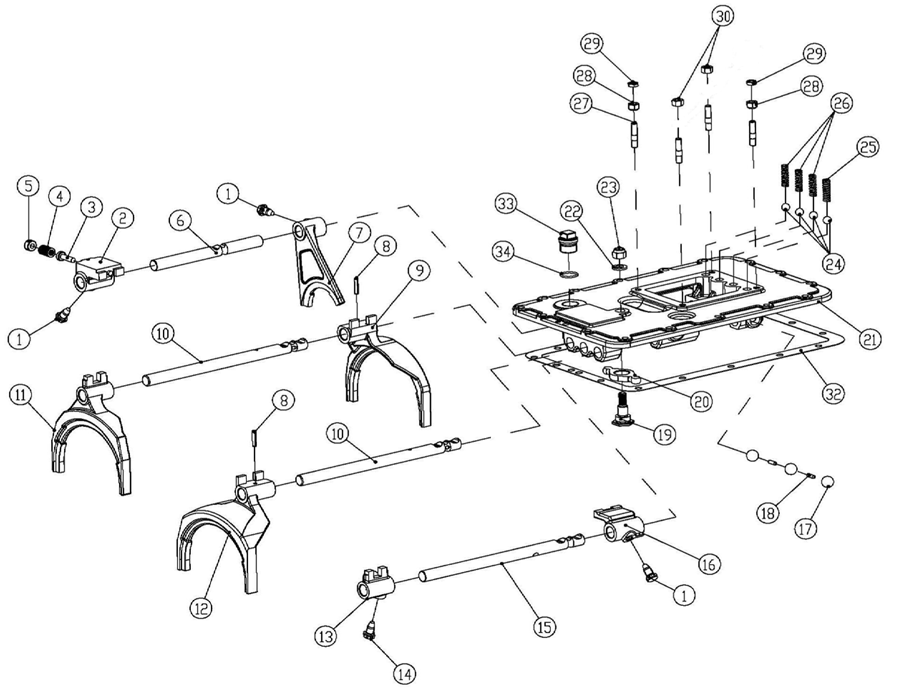

Механизм переключения передач КПП 12JS200TA-G2193

№	Каталожный номер	Наименование	Кол-во
1	3220	Болт стопорный вилки переключения передач	3
2	12JS160T-1702051	Головка направляющая задней передачи	1
3	DS100-1702061	Палец блокировки задней передачи	1
4	8774-1	Пружина замка заднего хода	1
5	8968	Винт блокировки заднего хода	1
6	12JS160T-1702063	Шток вилки переключения задней передачи	1
7	12JS160T-1702055	Вилка переключения задней передачи	1
8	Q5280628	Штифт	2
9	12JS160T-1702056	Вилка переключения 1-й и 2-й передач	1
10	12JS160T-1702064-1	Шток вилок переключения 1-й-2-й и 3-й-3-й передач	2
11	12JS160T-1702058-2	Вилка переключения 5-й - 6-й передач	1
12	12JS160T-1702057	Вилка переключения 3-й и 4-й передач	1
13	12JS160T-1702059-1	Головка переключения 5-й и 6-й передач	1
14	3220-1	Винт стопорный вилки переключения передач	1
15	12JS160T-1702066	Шток вилки переключения 5-й и 6-й передач	1
16	12JS160T-1702054	Головка переключения 5-й и 6-й передач	1
17	19.05G100BGB-T308	Шарик стальной	3
18	1634	Штифт блокировки вала вилки	2
19	JS100A-1702073	Палец опорный вала	1
20	JS100A-1702072	Вилка	1
21	12JS160T-1702015	Крышка верхняя	1
22	Q40112	Шайба	1
23	GB889-80-M12×1.25	Гайка	1
24	12.7G100BGB-T308	Шарик стальной	4
25	F96084	Пружина фиксаторов штока	1
26	F96085	Пружина фиксаторов штока	3
27	11066	Шпилька	4
28	X-1-603	Гайка	2
29	Q351B10	Гайка	2
30	C01058-1	Гайка стопорная	2
32	12JS160T-1702016	Прокладка верхней крышки	1
33	6JS160T-1709587-1	Заглушка	1
34	6JS160T-1709588-1	Кольцо уплотнительное пробки	1

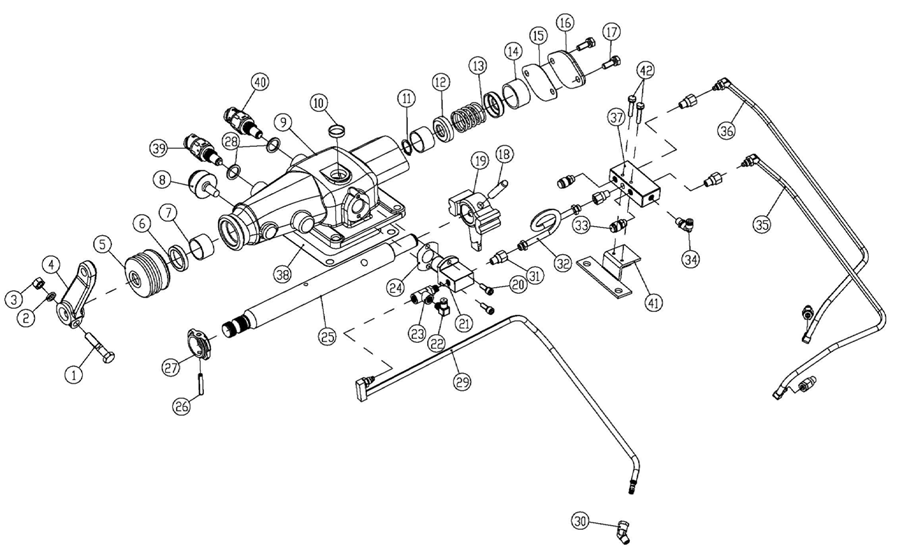

Механизм управления переключением передач КПП 12JS200TA-G2193

12JS160T-1703010

№	Каталожный номер	Наименование	Кол-во
1	Q151B1050	Болт	1
2	Q40310	Шайба пружинная	1
3	Q341B10	Гайка	1
4	F96035-64	Рычаг валика переключения передач	1
5	F99669	Втулка (пыльник)	1
6	F91444	Манжета валика переключения передач	1
7	F91345	Втулка механизма управления переключением передач	2
8	15276	Пробка сапуна	1
9	12JS160T-1703015	Корпус механизма управления переключением передач	1
10	Q72224	Заглушка механизма управления переключением передач	1
11	Q43120	Кольцо стопорное	1
12	F99673-1	Гнездо пружины	2
13	12JS160T-1703027	Пружина	1
14	12JS160T-1703024	Втулка	1
15	F99672-2	Прокладка	1
16	F99666-2	Крышка	1
17	Q1420822	Болт	2
18	C03030	Палец цилиндрический	1
19	12JS160T-1703018	Держатель	1
20	QH50-4211313	Болт	2
21	12JS160T-1703022	Клапан контрольный	1
22	12JS160T-1703021	Соединитель быстрого переключения	1
23	C01053	Тройник	1
24	F91353	Прокладка Н-образного клапана	1
25	12JS160T-1703017	Валик механизма управления переключением передач	1
26	C09035	Штифт блока управления переключением задней передачи	1
27	F99681	Блок управления переключением заднего хода	1
28	Q72318	Кольцо уплотнительное датчика	2
29	666163	Трубка воздушная	1
30	C01052	Фитинг	1
31	C01051	Фитинг прямой	6
32	666164	Трубка воздушная	1
33	7935	Сапун	2
34	12JS160T-1703021	Соединитель быстрого переключения	1
35	666166	Трубка воздушная	1
36	666165	Трубка воздушная	1
37	12JS160T-1703052	Клапан одинарный Н-образный	1
38	1642	Прокладка механизма управления переключением передач	1
39	990.12.71.0041-5	Датчик нейтрального положения выбора передач	1
40	0068DS-1	Датчик включения заднего хода	1
41	12JS160T-1702095	Опора одинарного Н-образного клапана	1
42	Q1420430	Болт крепления Н-образного клапана	2

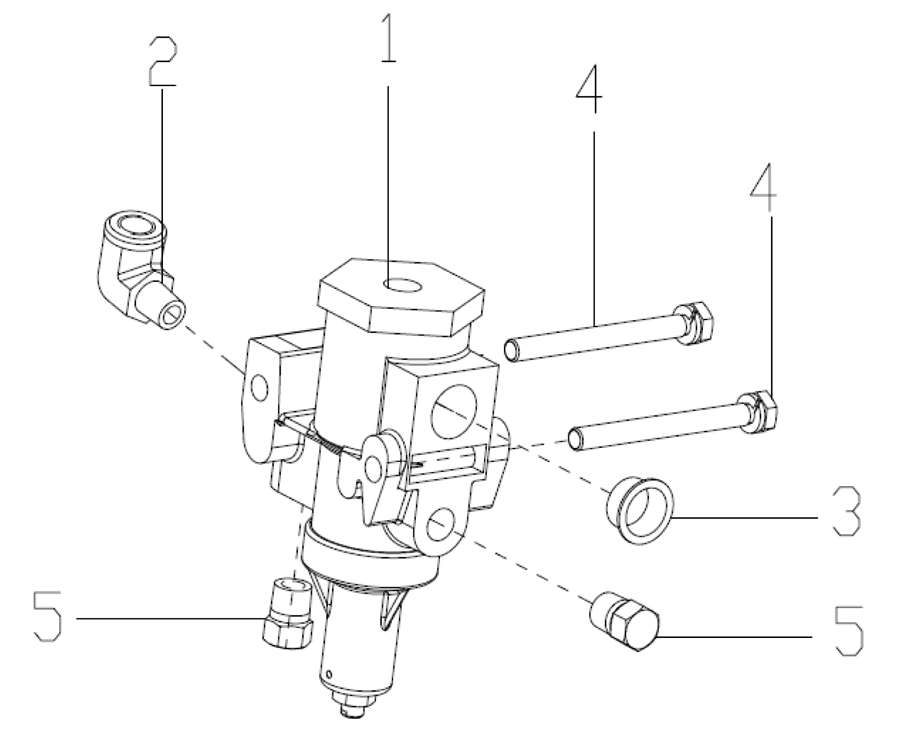

Регулятор воздушного фильтра КПП 12JS200TA-G2193

№	Каталожный номер	Наименование	Кол-во
1	A-C03002-20	Регулятор воздушного фильтра	1
2	C01052	Фитинг	1
3	54015	Заглушка	1
4	Q1420660	Болт	2
5	Q618B01	Пробка с шестигранной головкой	2

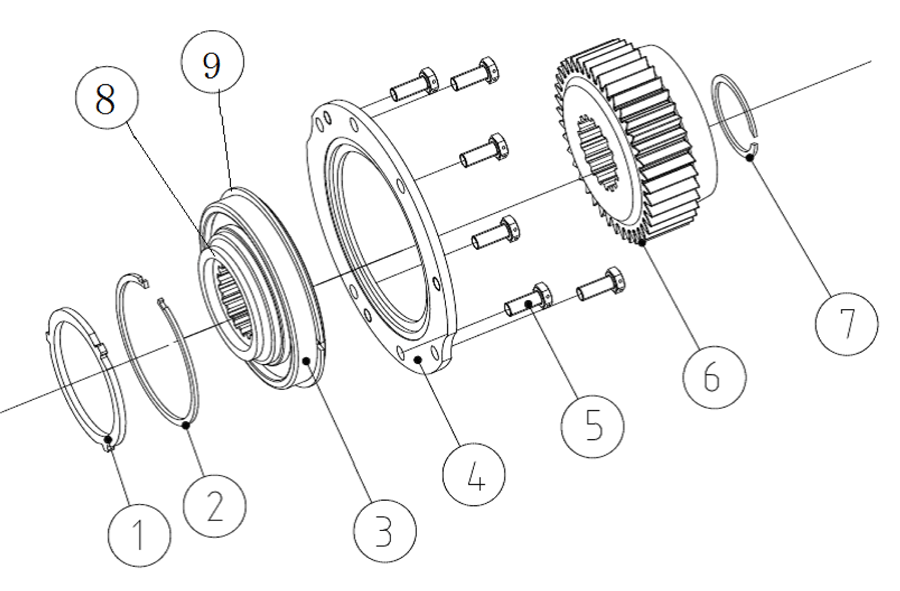

Шестерня ведущая демультипликатора КПП 12JS200TA-G2193

№	Каталожный номер	Наименование	Кол-во
1	12JS160T-1701106	Шайба шестерни	1
2	12JS160T-1701107	Кольцо стопорное	2
3	50118	Подшипник	1
4	JS220-1707031	Фланец фиксаторный подшипника демультипликатора	1
5	C09032	Болт фланца фиксаторного	6
6	12JS200T-1707030	Шестерня ведущая демультипликатора	1
7	16763	Кольцо стопорное	1
8	12JS160T-1701124	Опора подшипника	1
9	C01019	Кольцо стопорное	1

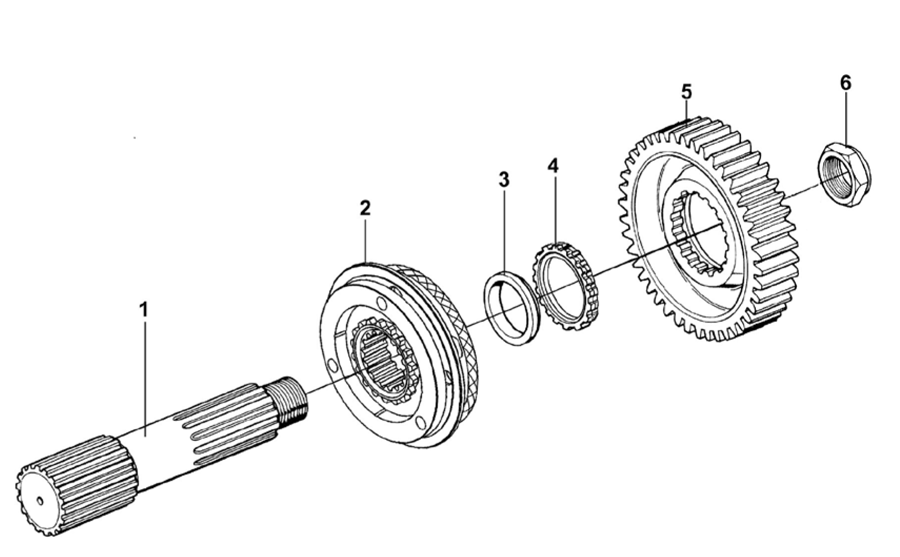

Вал выходной демультипликатора КПП 12JS200TA-G2193

№	Каталожный номер	Наименование	Кол-во
1	12JS200T-1707105	Вал выходной демультипликатора	1
2	12JS160T-1707140	Синхронизатор демультипликатора	1
3	12JS200T-1707107	Прокладка выходного вала демультипликатора	1
4	12JS160T-1707108	Шайба шестерни выходного вала демультипликатора	1
5	12JS200T-1707106	Шестерня выходного вала демультипликатора	1
6	F96006	Гайка с фланцем	1

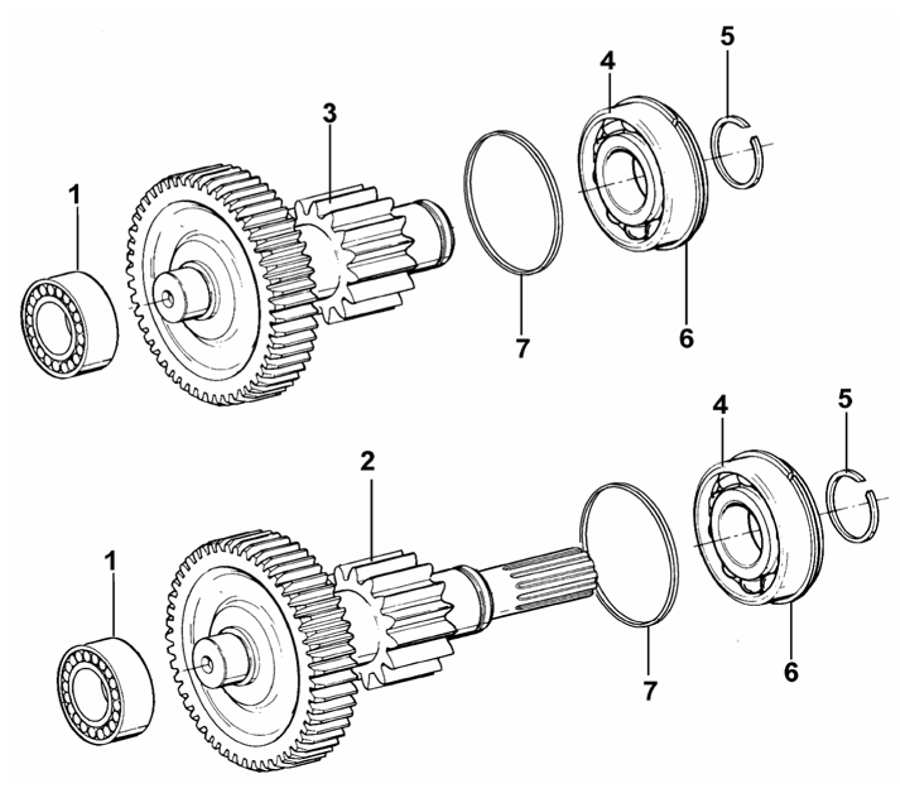

Валы промежуточные демультипликатора КПП 12JS200TA-G2193

№	Каталожный номер	Наименование	Кол-во
1	42308E	Подшипник промежуточного вала демультипликатора	2
2	12JS200T-1707047	Вал промежуточный демультипликатора (длинный)	1
3	12JS200T-1707050	Вал промежуточный демультипликатора (короткий)	1
4	192311E	Подшипник промежуточного вала демультипликатора	2
5	JS180-1707051	Кольцо стопорное	2
6	Q433120	Кольцо стопорное	2

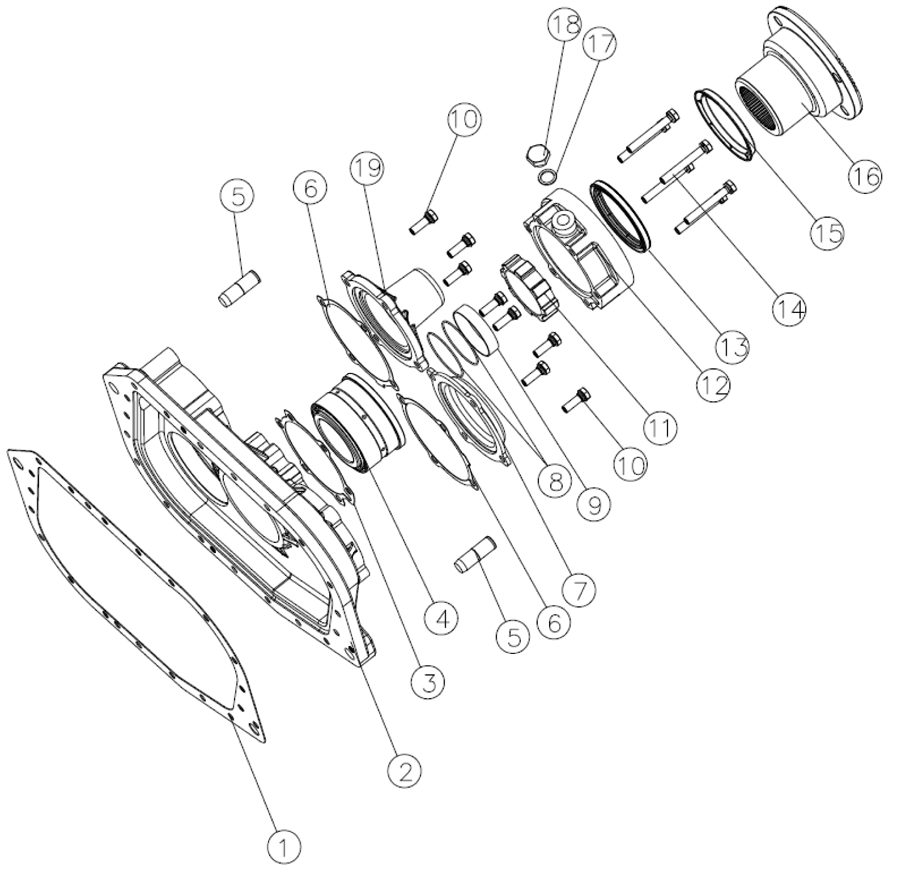

Крышка задняя КПП 12JS200TA-G2193

№	Каталожный номер	Наименование	Кол-во
1	14335	Прокладка задней крышки	1
2	JS220-1707015	Крышка задняя	1
3	JS180-1707156	Прокладка крышки подшипника демультипликатора	1
4	JS220-1707109	Подшипник роликовый	1
5	14334	Штифт	2
6	JS180-1707053	Прокладка крышки промежуточного вала демультипликатора	2
7	JS180-1707052	Крышка промежуточного вала демультипликатора	1
8	12JS160T-1707112	Кольцо уплотнительное	2
9	JS220-1707111	Втулка	1
10	A-C09008	Болт	8
11	JS180-1701157-2	Ротор спидометра	1
12	JS180-1707155-3	Крышка подшипника выходного вала демультипликатора	1
13	19109-6	Манжета подшипника выходного вала	1
14	Q1421075	Болт	6
15	F96119	Пыльник фланца	1
16	JS220-1707159-1	Фланец выходной	1
17	Q72318	Кольцо уплотнительное датчика	1
18	Q617B18	Пробка	1
19	10JS160-1707052	Крышка промежуточного вала (длинного) демультипликатора	1

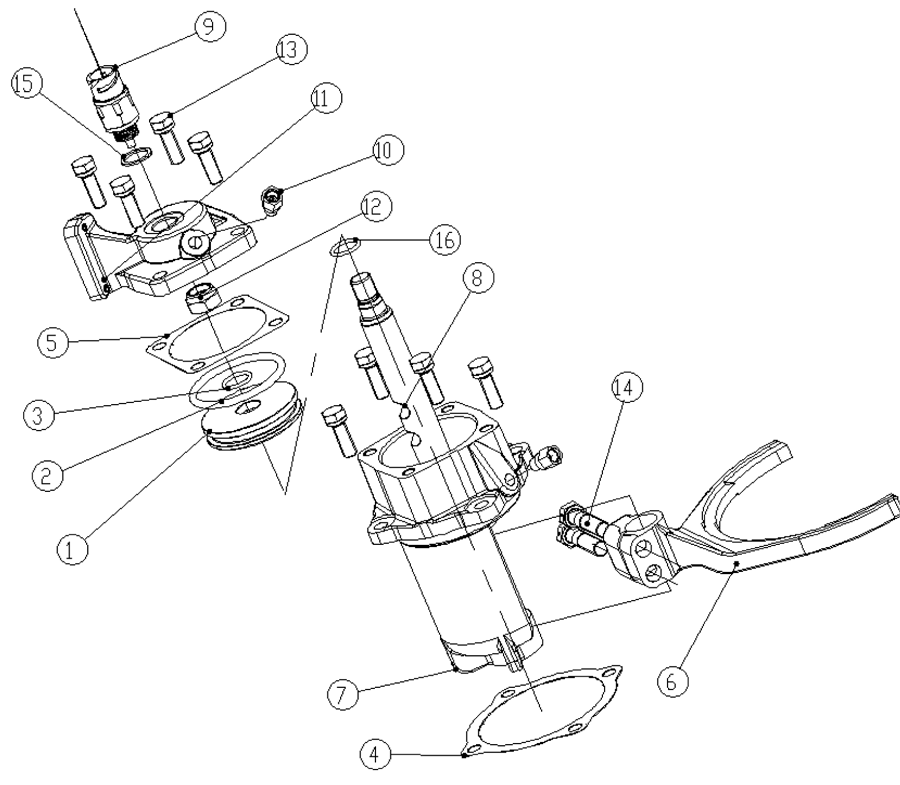

Цилиндр переключения передач КПП 12JS200TA-G2193

№	Каталожный номер	Наименование	Кол-во
1	14341	Поршень цилиндра переключения передач	1
2	14344-7	Кольцо уплотнительное	1
3	14345-3	Кольцо уплотнительное	1
4	14347	Прокладка цилиндра переключения передач	1
5	14349	Прокладка крышки цилиндра	1
6	16775-1	Вилка демультипликатора	1
7	JS220-1707062-1	Корпус цилиндра	1
8	JS220-1707061-1	Шток цилиндра переключения передач	1
9	0069GS	Датчик	1
10	C01051	Фитинг прямой	2
11	F99857	Крышка цилиндра переключения демультипликатора	1
12	GB890-80-M16X1.5	Гайка	1
13	Q1421032	Болт	8
14	Q171B1250	Болт вилки демультипликатора	2
15	X11511	Шайба уплотнительная	1
16	14765-3	Кольцо уплотнительное	1

Производитель	ООО "Фаст Трансмишэн Европа"
Страна	Белоруссия
Применяемость	МАЗ

Коробка передач МАЗ 12JS200TA-G2193 отзывы

Оставьте отзыв об этом товаре первым!

СпецТрансКомплект

Коробка передач МАЗ 12JS200TA-G2193

Купить Коробка передач МАЗ 12JS200TA-G2193

Коробка передач МАЗ 12JS200TA-G2193 отзывы

Коробка передач МАЗ 12JS200TA-G2193

Купить Коробка передач МАЗ 12JS200TA-G2193

Коробка передач МАЗ 12JS200TA-G2193 отзывы

Рекомендуем посмотреть

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...
