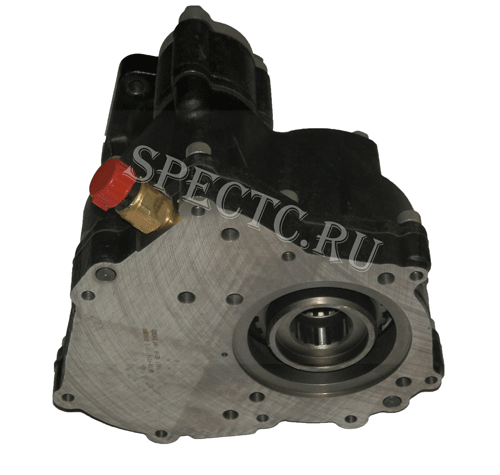

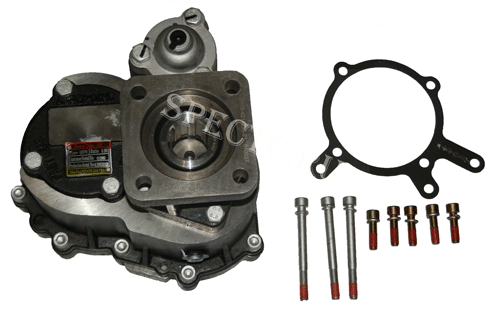

Коробка отбора мощности QH70-BH1-001
054 545,39 ₽/шт
Артикул: QH70-BH1-001
Описание
QH70-G12980
Количество:шт
В наличии — 8 шт
Характеристики
| Производитель | Shaanxi Fast Gear |
| Страна | Китай |
| Применяемость | 12JS200TA+QH70-G12980 |
Запчасти
13 поз. по 1 схемам — можно заказать по отдельности или комплектом
| № | Артикул | Наименование | Кол-во | Цена | Сумма | |
|---|---|---|---|---|---|---|
| 4 | Q40310 | Шайба пружинная Q40310 | 8 | 12,52 ₽ | 100,16 ₽ | |
| 7 | JK942K | Датчик включения КОМ JK942K | 1 | 688,08 ₽ | 688,08 ₽ | |
| 9 | QH70-4211302 | Муфта КОМ QH70-4211302 | 1 | 2 864,89 ₽ | 2 864,89 ₽ | |
| 11 | QH70-4211301 | Вилка муфты КОМ QH70-4211301 | 1 | 800,67 ₽ | 800,67 ₽ | |
| 12 | QH70-4211305-1 | Шток вилки КОМ QH70-4211305-1 | 1 | 1 113,43 ₽ | 1 113,43 ₽ | |
| 13 | 32208 | Подшипник КОМ 32208 | 2 | 1 376,15 ₽ | 2 752,30 ₽ | |
| 14 | QH70-4211201-2 | Вал шестерни QH70-4211201-2 | 1 | 4 566,30 ₽ | 4 566,30 ₽ | |
| 19 | K637120GB5846-86 | Подшипник K637120GB5846-86 | 2 | 813,18 ₽ | 1 626,36 ₽ | |
| 24 | Q5280310 | Палец цилиндрический упругий 3х10 Q5280310 (GB879-86) | 1 | 12,52 ₽ | 12,52 ₽ | |
| 28 | Q1421030 | Болт Q1421030 | 4 | 25,03 ₽ | 100,12 ₽ | |
| 32 | QH70-4211204-20 | Фитинг QH70-4211204-20 | 1 | 1 463,72 ₽ | 1 463,72 ₽ | |
| 34 | QH70-4211206-21 | Крышка подшипника КОМ QH70-4211206-21 | 1 | 4 353,63 ₽ | 4 353,63 ₽ | |
| 35 | Q1421045 | Болт Q1421045 | 4 | 25,03 ₽ | 100,12 ₽ |
Шайба пружинная Q40310
№ 4 · Q40310
8 × 12,52 ₽100,16 ₽
Датчик включения КОМ JK942K
№ 7 · JK942K
1 × 688,08 ₽688,08 ₽
Муфта КОМ QH70-4211302
№ 9 · QH70-4211302
1 × 2 864,89 ₽2 864,89 ₽
Вилка муфты КОМ QH70-4211301
№ 11 · QH70-4211301
1 × 800,67 ₽800,67 ₽
Шток вилки КОМ QH70-4211305-1
№ 12 · QH70-4211305-1
1 × 1 113,43 ₽1 113,43 ₽
Подшипник КОМ 32208
№ 13 · 32208
2 × 1 376,15 ₽2 752,30 ₽
Вал шестерни QH70-4211201-2
№ 14 · QH70-4211201-2
1 × 4 566,30 ₽4 566,30 ₽
Подшипник K637120GB5846-86
№ 19 · K637120GB5846-86
2 × 813,18 ₽1 626,36 ₽
Палец цилиндрический упругий 3х10 Q5280310 (GB879-86)
№ 24 · Q5280310
1 × 12,52 ₽12,52 ₽
Болт Q1421030
№ 28 · Q1421030
4 × 25,03 ₽100,12 ₽
Фитинг QH70-4211204-20
№ 32 · QH70-4211204-20
1 × 1 463,72 ₽1 463,72 ₽
Крышка подшипника КОМ QH70-4211206-21
№ 34 · QH70-4211206-21
1 × 4 353,63 ₽4 353,63 ₽
Болт Q1421045
№ 35 · Q1421045
4 × 25,03 ₽100,12 ₽
Позиции этой схемы — 13 поз. на 20 542,30 ₽
Весь узел целиком — 13 поз. на 20 542,30 ₽
Подробное описание
Коробка отбора мощности для КПП 12JS200TA
под насос стандарта DIN5462 ( диаметр вала 32мм)
QH70-BH1-001

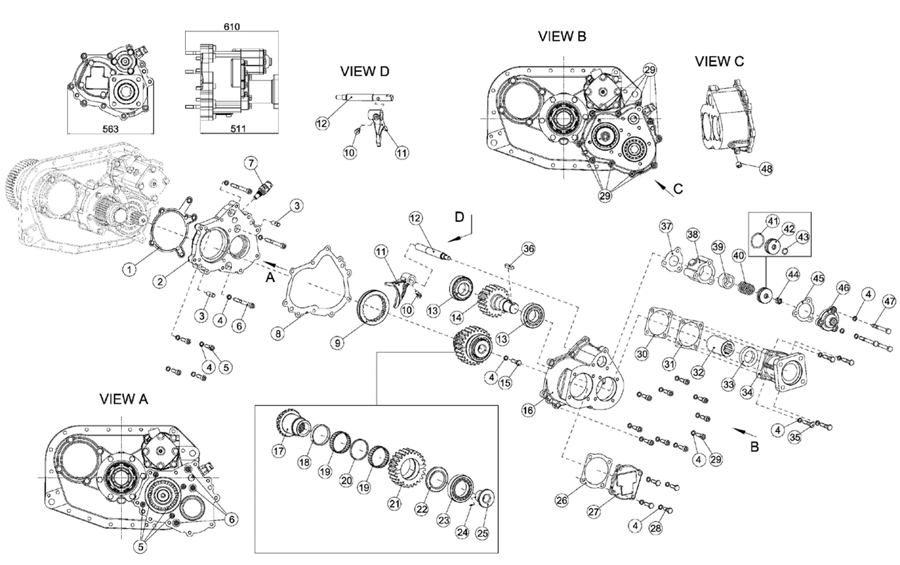

Каталог запасных частей QH70-BH1-001
| № | Каталожный номер | Наименование | Кол-во |
| 1 | QH70-4211112-1 | Прокладка | 1 |
| 2 | QH70-4211111-2 | Боковая пластина | 1 |
| 3 | 13X35-GB119.2 | Штифт | 2 |
| 4 | Q40310 | Пружинная шайба | 8 |
| 5 | Q218B1035TF3S | Винт | 4 |
| 6 | FQLD0410G105TF3S | Винт с шестигранной головкой | 4 |
| 7 | JK942K | Датчик включения КОМ | 1 |
| 8 | QH70-4211110-2 | Прокладка | 1 |
| 9 | QH70-4211302 | Муфта КОМ | 1 |
| 10 | J80-1702083 | Стопорный винт | 1 |
| 11 | QH70-4211301 | Вилка | 1 |
| 12 | QH70-4211305-1 | Шток вилки КОМ | 1 |
| 13 | 32208 | Подшипник КОМ | 2 |
| 14 | QH70-4211201-2 | Вал выходной КОМ | 1 |
| 15 | Q151B1035 | Болт | 1 |
| 16 | QH70-4211101-2 | Картер КОМ | 1 |
| 17 | QH70-4211102 | Пустотелый вал | 1 |
| 18 | QH70-4211103 | Проставка подшипника | 1 |
| 19 | K637120GB5846-86 | Подшипник | 2 |
| 20 | J80-1701133 | Проставка подшипника | 1 |
| 21 | QH70-4211105 | Шестерня | 1 |
| 22 | QH70-4211106 | Фиксатор подшипника | 1 |
| 23 | 42111 | Конический роликовый подшипник | 1 |
| 24 | Q5280310 | Палец цилиндрический упругий | 1 |
| 25 | QH70-4211104 | Крышка | 1 |
| 26 | QH70-4211108 | Прокладка | 1 |
| 27 | QH70-4211107 | Торцевая пластина | 1 |
| 28 | Q1421030 | Болт | 4 |
| 29 | FQZH0610G30 | Болт | 9 |
| 30 | QH70-4211203-2 | Регулировочная прокладка | 1 |
| 31 | QH70-4211208 | Прокладка | 1 |
| 32 | QH70-4211204-20 | Втулка КОМ | 1 |
| 33 | PG40X65X12HG4-692-67 | Сальник | 1 |
| 34 | QH70-4211206-21 | Крышка подшипника КОМ | 1 |
| 35 | Q1421045 | Болт | 4 |
| 36 | GB1096-79-C10X40 | Шпонка | 1 |
| 37 | QH70-4211307 | Прокладка | 1 |
| 38 | QC45-4211306 | Цилиндр | 1 |
| 39 | QCZ50-4211310 | Распорная втулка | 1 |
| 40 | QL40B-4211311B | Возвратная пружина | 1 |
| 41 | QC45-4211300-1 | Кольцо уплотнительное | 1 |
| 42 | QC45-4211311 | Поршень | 1 |
| 43 | QH50-4211300 | Кольцо уплотнительное | 1 |
| 44 | Q32812 | Гайка | 1 |
| 45 | QH70-4211303 | Прокладка крышки цилиндра | 1 |
| 46 | QH70-4211304-4 | Крышка цилиндра | 1 |
