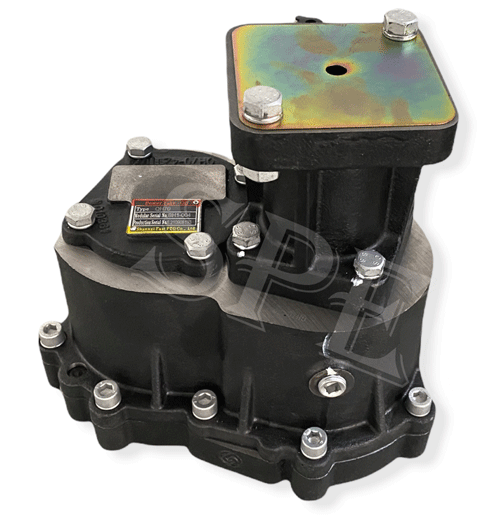

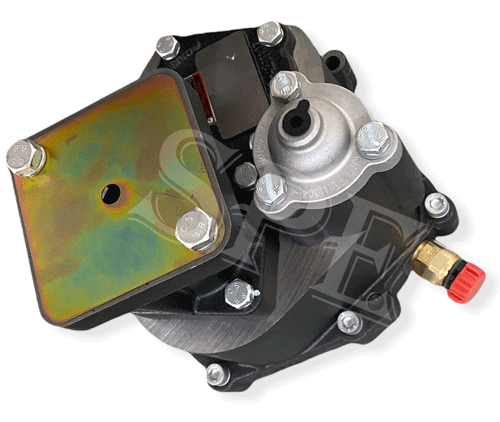

Коробка отбора мощности QH70-BH1-004
045 162,59 ₽/шт
Артикул: QH70-BH1-004
Описание
QH70-BH1-004
Количество:шт
В наличии — 30 шт
Характеристики
| Производитель | Shaanxi Fast Gear |
| Страна | Китай |
| Применяемость | 12JSDX240TA+QH70-G2578412JSD200TA-B+QH70+QH50A-G2740412JSD200TA-B+QH70-G2740612JSDX240TA+QH70+QJZ20-G28848 |
Запчасти
19 поз. по 1 схемам — можно заказать по отдельности или комплектом
| № | Артикул | Наименование | Кол-во | Цена | Сумма | |
|---|---|---|---|---|---|---|
| 1 | QH70-4211112-5 | Прокладка QH70-4211112-5 | 1 | 287,74 ₽ | 287,74 ₽ | |
| 4 | Q40310 | Шайба пружинная Q40310 | 8 | 12,52 ₽ | 100,16 ₽ | |
| 7 | JK942K | Датчик включения КОМ JK942K | 1 | 688,08 ₽ | 688,08 ₽ | |
| 9 | QH70-4211302 | Муфта КОМ QH70-4211302 | 1 | 2 864,89 ₽ | 2 864,89 ₽ | |
| 11 | QH70-4211301 | Вилка муфты КОМ QH70-4211301 | 1 | 800,67 ₽ | 800,67 ₽ | |
| 12 | QH70-4211305-1 | Шток вилки КОМ QH70-4211305-1 | 1 | 1 113,43 ₽ | 1 113,43 ₽ | |
| 13 | 32208 | Подшипник КОМ 32208 | 2 | 1 376,15 ₽ | 2 752,30 ₽ | |
| 14 | QH70-4211201-2 | Вал шестерни QH70-4211201-2 | 1 | 4 566,30 ₽ | 4 566,30 ₽ | |
| 19 | K637120GB5846-86 | Подшипник K637120GB5846-86 | 2 | 813,18 ₽ | 1 626,36 ₽ | |
| 24 | Q5280310 | Палец цилиндрический упругий 3х10 Q5280310 (GB879-86) | 1 | 12,52 ₽ | 12,52 ₽ | |
| 28 | Q1421030 | Болт Q1421030 | 2 | 25,03 ₽ | 50,06 ₽ | |
| 32 | QH70-4211204-20 | Фитинг QH70-4211204-20 | 1 | 1 463,72 ₽ | 1 463,72 ₽ | |
| 33 | HG4-692-76-40X65X12 | Сальник КОМ (40х65х12) HG4-692-76-40X65X12 | 1 | 613,02 ₽ | 613,02 ₽ | |
| 34 | QH70-4211206-21 | Крышка подшипника КОМ QH70-4211206-21 | 1 | 4 353,63 ₽ | 4 353,63 ₽ | |
| 35 | Q1421045 | Болт Q1421045 | 4 | 25,03 ₽ | 100,12 ₽ | |
| 47 | Q1421090 | Болт Q1421090 | 3 | 50,05 ₽ | 150,15 ₽ | |
| 49 | Q1421235 | Болт Q1421235 | 2 | 37,54 ₽ | 75,08 ₽ | |
| 50 | Q40312 | Пружинная шайба Q40312 | 6 | 12,52 ₽ | 75,12 ₽ | |
| 51 | Q340B12 | Гайка Q340B12 | 2 | 12,52 ₽ | 25,04 ₽ |
Прокладка QH70-4211112-5
№ 1 · QH70-4211112-5
1 × 287,74 ₽287,74 ₽
Шайба пружинная Q40310
№ 4 · Q40310
8 × 12,52 ₽100,16 ₽
Датчик включения КОМ JK942K
№ 7 · JK942K
1 × 688,08 ₽688,08 ₽
Муфта КОМ QH70-4211302
№ 9 · QH70-4211302
1 × 2 864,89 ₽2 864,89 ₽
Вилка муфты КОМ QH70-4211301
№ 11 · QH70-4211301
1 × 800,67 ₽800,67 ₽
Шток вилки КОМ QH70-4211305-1
№ 12 · QH70-4211305-1
1 × 1 113,43 ₽1 113,43 ₽
Подшипник КОМ 32208
№ 13 · 32208
2 × 1 376,15 ₽2 752,30 ₽
Вал шестерни QH70-4211201-2
№ 14 · QH70-4211201-2
1 × 4 566,30 ₽4 566,30 ₽
Подшипник K637120GB5846-86
№ 19 · K637120GB5846-86
2 × 813,18 ₽1 626,36 ₽
Палец цилиндрический упругий 3х10 Q5280310 (GB879-86)
№ 24 · Q5280310
1 × 12,52 ₽12,52 ₽
Болт Q1421030
№ 28 · Q1421030
2 × 25,03 ₽50,06 ₽
Фитинг QH70-4211204-20
№ 32 · QH70-4211204-20
1 × 1 463,72 ₽1 463,72 ₽
Сальник КОМ (40х65х12) HG4-692-76-40X65X12
№ 33 · HG4-692-76-40X65X12
1 × 613,02 ₽613,02 ₽
Крышка подшипника КОМ QH70-4211206-21
№ 34 · QH70-4211206-21
1 × 4 353,63 ₽4 353,63 ₽
Болт Q1421045
№ 35 · Q1421045
4 × 25,03 ₽100,12 ₽
Болт Q1421090
№ 47 · Q1421090
3 × 50,05 ₽150,15 ₽
Болт Q1421235
№ 49 · Q1421235
2 × 37,54 ₽75,08 ₽
Пружинная шайба Q40312
№ 50 · Q40312
6 × 12,52 ₽75,12 ₽
Гайка Q340B12
№ 51 · Q340B12
2 × 12,52 ₽25,04 ₽
Позиции этой схемы — 19 поз. на 21 718,39 ₽
Весь узел целиком — 19 поз. на 21 718,39 ₽
Подробное описание
Применяемость: КПП 12JSDX240TA+QH70-G25784, 12JSD200TA-B+QH70+QH50A-G27404, 12JSD200TA-B+QH70-G27406, 12JSDX240TA+QH70+QJZ20-G28848

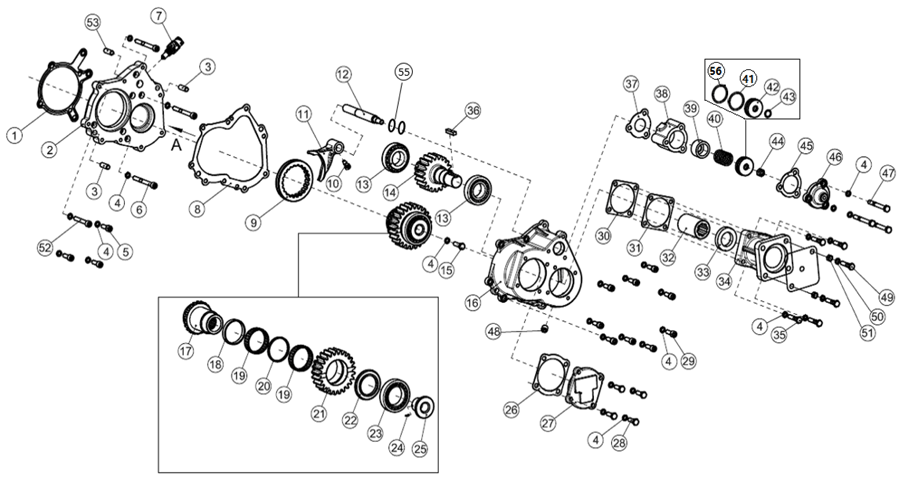

Каталог запасных частей коробки отбора мощности QH70-BH1-004
| № | Каталожный номер | Наименование | Кол-во |
| 1 | QH70-4211112-5 | Прокладка | 1 |
| 2 | QH70-4211111-8 | Боковая пластина | 1 |
| 3 | 13X35-GB119.2 | Штифт | 2 |
| 4 | Q40310 | Шайба пружинная | 8 |
| 5 | Q218B1235T | Болт | 3 |
| 6 | FQLD0410G105TF3S | Винт с шестигранной головкой | 3 |
| 7 | JK942K | Датчик включения КОМ | 1 |
| 8 | QH70-4211110-7 | Прокладка | 1 |
| 9 | QH70-4211302 | Муфта КОМ | 1 |
| 10 | J80-1702083 | Стопорный винт | 1 |
| 11 | QH70-4211301 | Вилка муфты КОМ | 1 |
| 12 | QH70-4211305-1 | Шток вилки КОМ | 1 |
| 13 | 32208 | Подшипник конический | 2 |
| 14 | QH70-4211201-2 | Вал шестерни | 1 |
| 15 | Q151B1035 | Болт с шестигранной головкой | 1 |
| 16 | QH70-4211101-7 | Корпус КОМ | 1 |
| 17 | QH70-4211102 | Пустотелый вал | 1 |
| 18 | QH70-4211103 | Проставка подшипника | 1 |
| 19 | K637120 | Подшипник игольчатый | 2 |
| 20 | J80-1701133 | Проставка подшипника | 1 |
| 21 | QH70-4211105 | Входная шестерня | 1 |
| 22 | QH70-4211106 | Фиксатор подшипника | 1 |
| 23 | 42111 | Подшипник | 1 |
| 24 | Q5280310 | Упругий цилиндрический штифт | 1 |
| 25 | QH70-4211104 | Крышка | 1 |
| 26 | QH70-4211108 | Прокладка | 1 |
| 27 | QH70-4211107 | Задняя пластина | 1 |
| 28 | Q1421030 | Болт | 2 |
| 29 | FQZH0610G30 | Винт с шестигранной головкой и пружинной шайбой | 8 |
| 30 | QH70-4211203-2 | Регулировочная прокладка | 1 |
| 31 | QH70-4211208 | Прокладка | 1 |
| 32 | QH70-4211204-20 | Фитинг | 1 |
| 33 | PG40X65X12HG4-692-67 | Сальник | 1 |
| 34 | QH70-4211206-21 | Крышка заднего подшипника | 1 |
| 35 | Q1421045 | Болт | 4 |
| 36 | GB1096-79-C10X40 | Шпонка | 1 |
| 37 | QH70-4211307 | Прокладка | 1 |
| 38 | QC45-4211306 | Цилиндр | 1 |
| 39 | QCZ50-4211310 | Распорка | 1 |
| 40 | QL40B-4211311B | Возвратная пружина | 1 |
| 41 | QC45-4211300-1 | Кольцо уплотнительное | 1 |
| 42 | QC45-4211311 | Поршень | 1 |
| 43 | GB3452.1-16X2.65 | Кольцо уплотнительное | 1 |
| 44 | Q32812 | Гайка | 1 |
| 45 | QH70-4211303 | Прокладка | 1 |
| 46 | QH70-4211304-4 | Крышка цилиндра | 1 |
| 47 | Q1421090 | Болт | 3 |
| 48 | Q62103 | Магнитная коническая пробка | 1 |
| 49 | Q1421235 | Болт | 2 |
| 50 | Q40312 | Пружинная шайба | 6 |
| 51 | Q340B12 | Гайка | 2 |
| 52 | QH70-4211208-4 | Накладка | 2 |
| 53 | Q218B1260T | Винт с шестигранной головкой | 1 |
| 54 | Q5211020 | Прямой штифт | 1 |
| 55 | J80-1702028-1 | Кольцо уплотнительное | 2 |
| 56 | QH50-4211300 | Кольцо уплотнительное | 1 |
