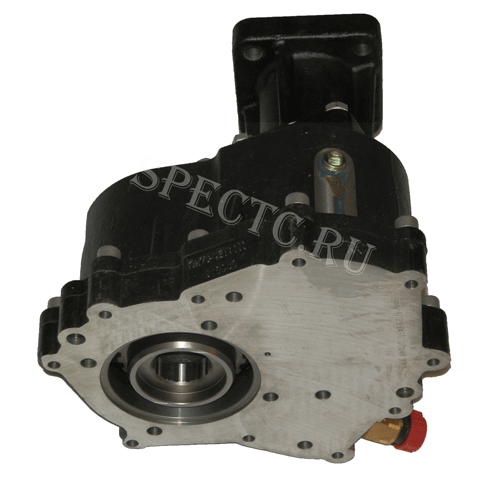

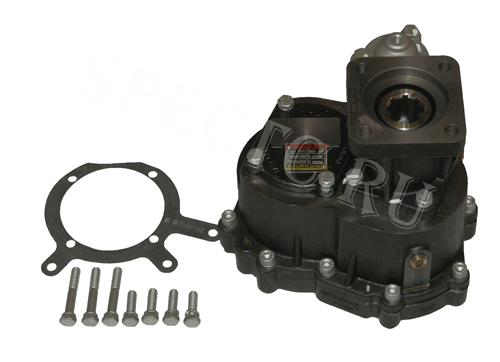

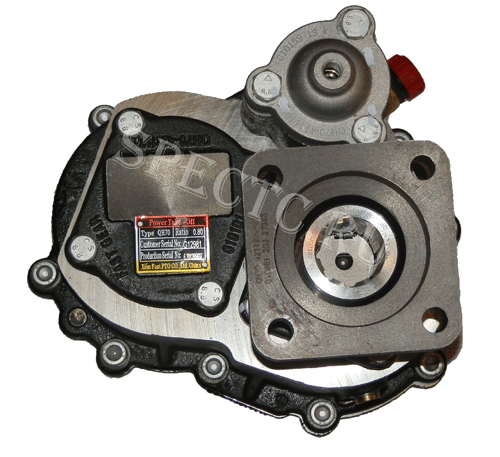

Коробка отбора мощности QH70-BH1-002
51 440,00 ₽/шт
Артикул: QH70-BH1-002
Описание
QH70-BH1-002
Количество:шт
В наличии — 12 шт
- Кубинка6 шт
- Миасс6 шт
Характеристики
| Производитель | Shaanxi Fast Gear |
| Страна | Китай |
| Применяемость | 9JS135TA+QH70-G12981 |
Запчасти
16 поз. по 1 схемам — можно заказать по отдельности или комплектом
| № | Артикул | Наименование | Кол-во | Цена | Сумма | |
|---|---|---|---|---|---|---|
| 4 | Q40310 | Шайба пружинная Q40310 | 8 | 6,00 ₽ | 48,00 ₽ | |
| 7 | JK942K | Датчик включения КОМ JK942K | 1 | 823,00 ₽ | 823,00 ₽ | |
| 9 | QH70-4211302 | Муфта КОМ QH70-4211302 | 1 | 3 137,00 ₽ | 3 137,00 ₽ | |
| 11 | QH70-4211301 | Вилка муфты КОМ QH70-4211301 | 1 | 1 108,00 ₽ | 1 108,00 ₽ | |
| 12 | QH70-4211305-1 | Шток вилки КОМ QH70-4211305-1 | 1 | 1 023,00 ₽ | 1 023,00 ₽ | |
| 13 | 32208 | Подшипник КОМ 32208 | 2 | 1 707,00 ₽ | 3 414,00 ₽ | |
| 14 | QH50-4211201-2 | Вал выходной шестерни коробки отбора мощности QH50-4211201-2 | 1 | 4 667,00 ₽ | 4 667,00 ₽ | |
| 15 | Q150B1035 | Болт Q150B1035 | 1 | 32,00 ₽ | 32,00 ₽ | |
| 19 | K637120GB5846-86 | Подшипник K637120GB5846-86 | 2 | 1 058,00 ₽ | 2 116,00 ₽ | |
| 24 | Q5280310 | Палец цилиндрический упругий 3х10 Q5280310 (GB879-86) | 1 | 14,00 ₽ | 14,00 ₽ | |
| 28 | Q1421030 | Болт Q1421030 | 4 | 32,00 ₽ | 128,00 ₽ | |
| 32 | QH70-4211204-20 | Фитинг QH70-4211204-20 | 1 | 1 701,00 ₽ | 1 701,00 ₽ | |
| 33 | HG4-692-76-40X65X12 | Сальник КОМ (40х65х12) HG4-692-76-40X65X12 | 1 | 961,00 ₽ | 961,00 ₽ | |
| 34 | QH70-4211206-21 | Крышка подшипника КОМ QH70-4211206-21 | 1 | 4 797,00 ₽ | 4 797,00 ₽ | |
| 35 | Q1421045 | Болт Q1421045 | 4 | 37,00 ₽ | 148,00 ₽ | |
| 36 | Q5511040 | Шпонка Q5511040 | 1 | 85,00 ₽ | 85,00 ₽ |
Шайба пружинная Q40310
№ 4 · Q40310
8 × 6,00 ₽48,00 ₽
Датчик включения КОМ JK942K
№ 7 · JK942K
1 × 823,00 ₽823,00 ₽
Муфта КОМ QH70-4211302
№ 9 · QH70-4211302
1 × 3 137,00 ₽3 137,00 ₽
Вилка муфты КОМ QH70-4211301
№ 11 · QH70-4211301
1 × 1 108,00 ₽1 108,00 ₽
Шток вилки КОМ QH70-4211305-1
№ 12 · QH70-4211305-1
1 × 1 023,00 ₽1 023,00 ₽
Подшипник КОМ 32208
№ 13 · 32208
2 × 1 707,00 ₽3 414,00 ₽
Вал выходной шестерни коробки отбора мощности QH50-4211201-2
№ 14 · QH50-4211201-2
1 × 4 667,00 ₽4 667,00 ₽
Болт Q150B1035
№ 15 · Q150B1035
1 × 32,00 ₽32,00 ₽
Подшипник K637120GB5846-86
№ 19 · K637120GB5846-86
2 × 1 058,00 ₽2 116,00 ₽
Палец цилиндрический упругий 3х10 Q5280310 (GB879-86)
№ 24 · Q5280310
1 × 14,00 ₽14,00 ₽
Болт Q1421030
№ 28 · Q1421030
4 × 32,00 ₽128,00 ₽
Фитинг QH70-4211204-20
№ 32 · QH70-4211204-20
1 × 1 701,00 ₽1 701,00 ₽
Сальник КОМ (40х65х12) HG4-692-76-40X65X12
№ 33 · HG4-692-76-40X65X12
1 × 961,00 ₽961,00 ₽
Крышка подшипника КОМ QH70-4211206-21
№ 34 · QH70-4211206-21
1 × 4 797,00 ₽4 797,00 ₽
Болт Q1421045
№ 35 · Q1421045
4 × 37,00 ₽148,00 ₽
Шпонка Q5511040
№ 36 · Q5511040
1 × 85,00 ₽85,00 ₽
Позиции этой схемы — 16 поз. на 24 202,00 ₽
Весь узел целиком — 16 поз. на 24 202,00 ₽
Подробное описание
Коробка отбора мощности QH70-G12981 предназначена для установки с КПП 9JS135TA
Позволяет устанавливать насос с присоединительным размером по стандарту DIN5462 ( диаметр вала 32мм)
QH70-BH1-002

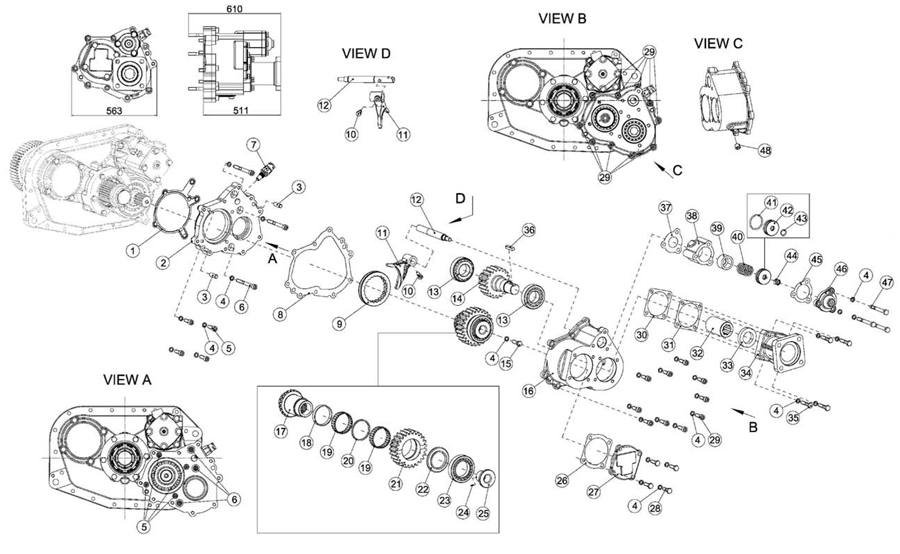

Каталог запасных частей коробки отбора мощности QH70-BH1-002
| № | Каталожный номер | Наименование | Кол-во |
| 1 | QH70-4211112 | Прокладка | 1 |
| 2 | QH70-4211111 | Боковая пластина | 1 |
| 3 | 13X35-GB119.2 | Штифт | 2 |
| 4 | Q40310 | Шайба пружинная | 8 |
| 5 | Q150B1035TF2 | Болт | 4 |
| 6 | Q150B1065TF2 | Винт | 3 |
| 7 | JK942K | Датчик включения КОМ | 1 |
| 8 | QH70-4211110 | Прокладка | 1 |
| 9 | QH70-4211302 | Муфта КОМ | 1 |
| 10 | J80-1702083 | Винт стопорный | 1 |
| 11 | QH70-4211301 | Вилка | 1 |
| 12 | QH70-4211305-1 | Шток вилки КОМ | 1 |
| 13 | 32208 | Подшипник КОМ | 2 |
| 14 | QH70-4211201-2 | Вал выходной шестерни КОМ | 1 |
| 15 | Q151B1035 | Болт | 1 |
| 16 | QH70-4211101 | Корпус КОМ | 1 |
| 17 | QH70-4211102 | Пустотелый вал | 1 |
| 18 | QH70-4211103 | Проставка подшипника | 1 |
| 19 | K637120GB5846-86 | Подшипник игольчатый | 2 |
| 20 | J80-1701133 | Проставка подшипника | 1 |
| 21 | QH70-4211105 | Шестерня входная | 1 |
| 22 | QH70-4211106 | Фиксатор подшипника | 1 |
| 23 | 42111 | Подшипник роликовый | 1 |
| 24 | Q5280310 | Палец цилиндрический упругий | 1 |
| 25 | QH70-4211104 | Крышка | 1 |
| 26 | QH70-4211108 | Прокладка | 1 |
| 27 | QH70-4211107 | Торцевая пластина | 1 |
| 28 | Q1421030 | Болт | 4 |
| 29 | FQZH0610G30 | Винт с шестигранной головкой и пружинной шайбой в сборе | 9 |
| 30 | QH70-4211203-2 | Прокладка регулировочная | 1 |
| 31 | QH70-4211208 | Прокладка | 1 |
| 32 | QH70-4211204-20 | Фитинг | 1 |
| 33 | HG4-692-76-40X65X12 | Сальник | 1 |
| 34 | QH70-4211206-21 | Крышка подшипника КОМ | 1 |
| 35 | Q1421045 | Болт | 4 |
| 36 | Q5511040 | Шпонка | 1 |
| 37 | QH70-4211307 | Прокладка | 1 |
| 38 | QC45-4211306 | Цилиндр | 1 |
| 39 | QCZ50-4211310 | Втулка распорная | 1 |
| 40 | QL40B-4211311B | Пружина возвратная | 1 |
| 41 | QC45-4211300-1 | Кольцо уплотнительное | 1 |
| 42 | QC45-4211311 | Поршень | 1 |
| 43 | QH50-4211300 | Кольцо уплотнительное | 1 |
| 44 | Q32812 | Гайка | 1 |
| 45 | QH70-4211303 | Прокладка крышки цилиндра | 1 |
| 46 | QH70-4211304-4 | Крышка цилиндра | 1 |
