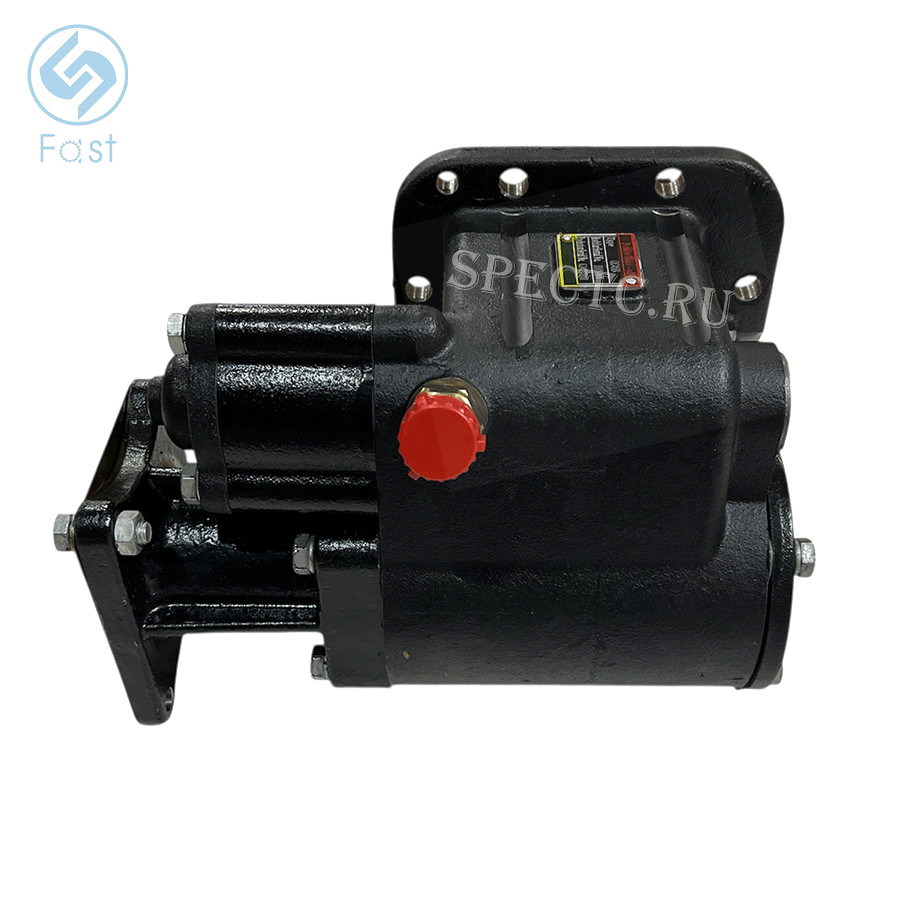

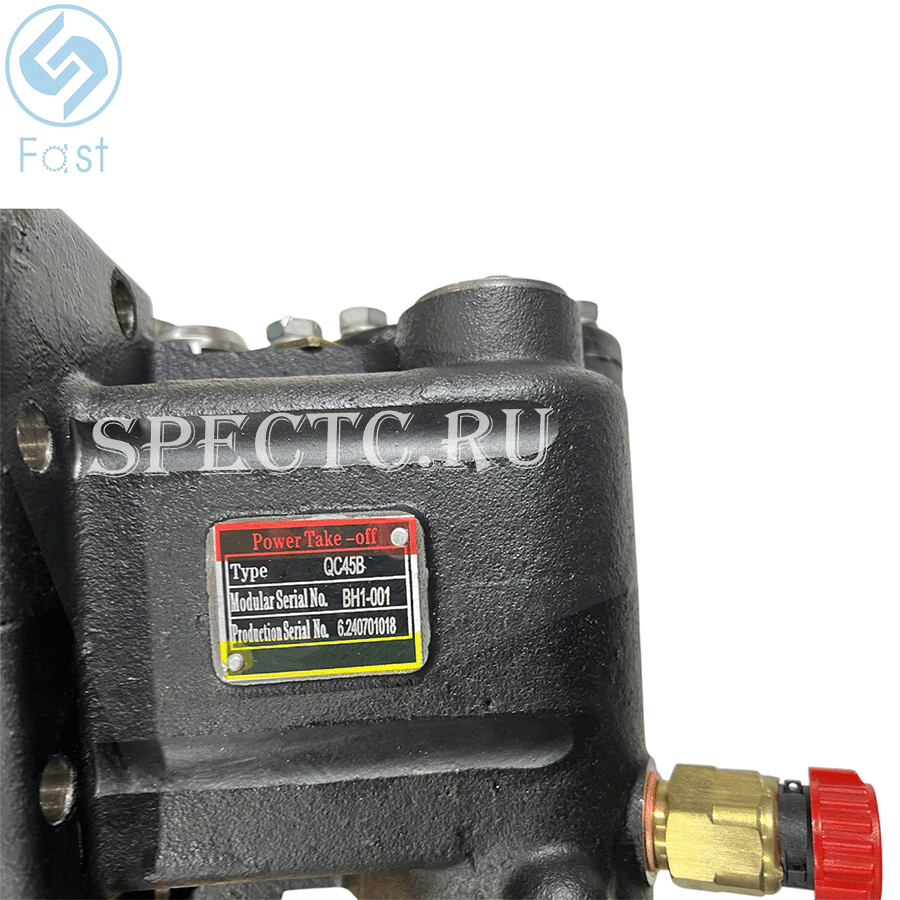

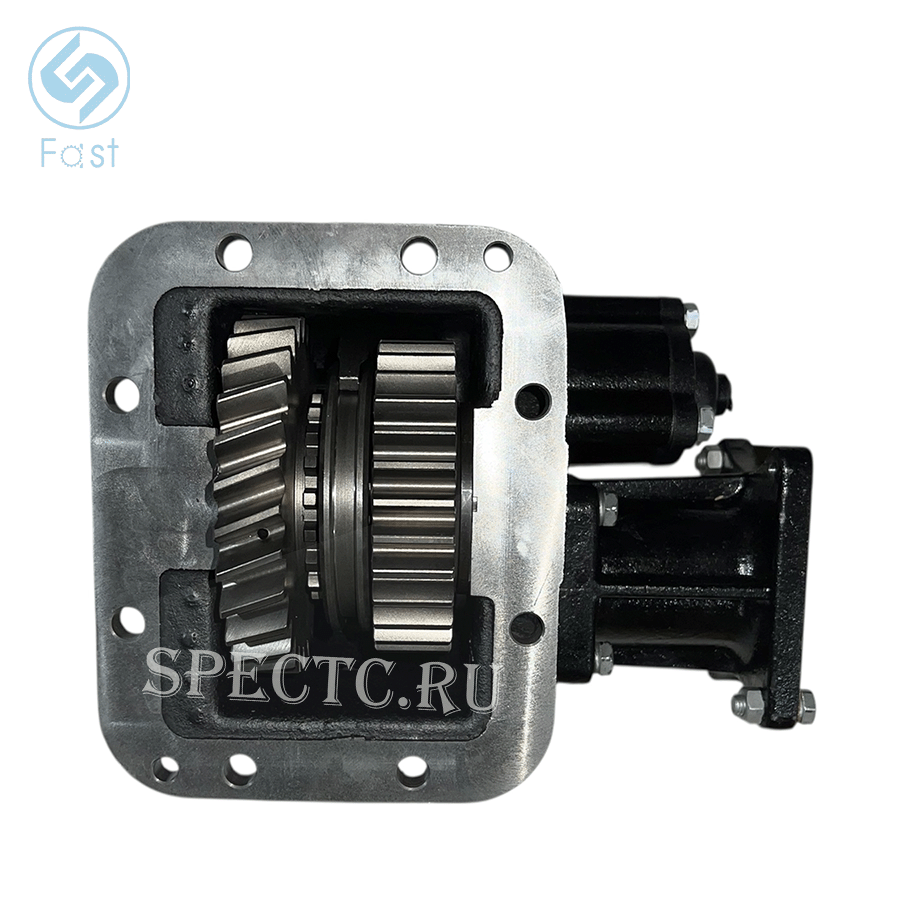

Коробка отбора мощности QC45B-BH1-001
0Артикул: QC45B-BH1-001
Описание
QC45B-BH1-001
В наличии — 4 шт
Характеристики
| Производитель | Shaanxi Fast Gear |
| Страна | Китай |
| Применяемость | 6J76T+QC45B-G91846J76TA+QC45B-G10902 |
Запчасти
12 поз. по 1 схемам — можно заказать по отдельности или комплектом
| № | Артикул | Наименование | Кол-во | Цена | Сумма | |
|---|---|---|---|---|---|---|
| 1 | Q1421020 | Болт Q1421020 | 1 | 12,52 ₽ | 12,52 ₽ | |
| 2 | J80-1701084 | Контрпластина валика шестерни заднего хода J80-1701084 | 1 | 62,56 ₽ | 62,56 ₽ | |
| 3 | QC45B-4211105 | Шестерня КОМ ведущая QC45B-4211105 | 1 | 2 376,98 ₽ | 2 376,98 ₽ | |
| 18 | Q1421090 | Болт Q1421090 | 3 | 50,05 ₽ | 150,15 ₽ | |
| 20 | Q1421040 | Болт Q1421040 | 4 | 25,03 ₽ | 100,12 ₽ | |
| 22 | QC45-4211220 | Сальник КОМ QC45-4211220 | 1 | 1 251,05 ₽ | 1 251,05 ₽ | |
| 24 | JK942K | Датчик включения КОМ JK942K | 1 | 688,08 ₽ | 688,08 ₽ | |
| 28 | QC65-4211204-3 | Фитинг QC65-4211204-3 | 1 | 2 001,67 ₽ | 2 001,67 ₽ | |
| 35 | 32208 | Подшипник КОМ 32208 | 1 | 1 376,15 ₽ | 1 376,15 ₽ | |
| 39 | Q1421025 | Болт Q1421025 | 4 | 25,03 ₽ | 100,12 ₽ | |
| 52 | Q1421235 | Болт Q1421235 | 8 | 37,54 ₽ | 300,32 ₽ | |
| 53 | Q5211026 | Цилиндрический штифт Q5211026 | 1 | 25,03 ₽ | 25,03 ₽ |
№ 1 · Q1421020
№ 2 · J80-1701084
№ 3 · QC45B-4211105
№ 18 · Q1421090
№ 20 · Q1421040
№ 22 · QC45-4211220
№ 24 · JK942K
№ 28 · QC65-4211204-3
№ 35 · 32208
№ 39 · Q1421025
№ 52 · Q1421235
№ 53 · Q5211026
Подробное описание
QC45B-G9184, QC45B-G10902
Коробка отбора мощности QC45B-BH1-001 (QC45B-G9184, QC45B-G10902) под НШ МАЗ-4370 "Зубрёнок", для КПП 6J70T, 6J70TA. Предназначена для отбора мощности от силового агрегата автомобиля, для привода механических и гидравлических устройств спецнадстройки.
Технические характеристики:
Отбор мощности производится от правого бокового люка коробки передач.
Направление вращения левое.
Оснащена пневматическим механизмом включения и датчиком включения КОМ JK942S (JK942K).
Отбор мощности может осуществляться во время движения и на стоянке.
Отбираемая мощность, кВт:
Отбираемый крутящий момент, Нм:
Передаточное число: 1,07
Номинальная частота вращения коленчатого вала двигателя при отборе мощности, мин–1:
Габариты упаковки, мм: 310х265х270
Габариты, мм: 300х230х230
Брутто, кг:
Нетто, кг:
Заводская комплектация:
Коробка отбора мощности QC45B-G3996, шт.: 1
Болт М12х1,75 с шайбой, шт.: 8
Прокладка КОМ, шт.: 1
Штифт O10х26, шт.: 2

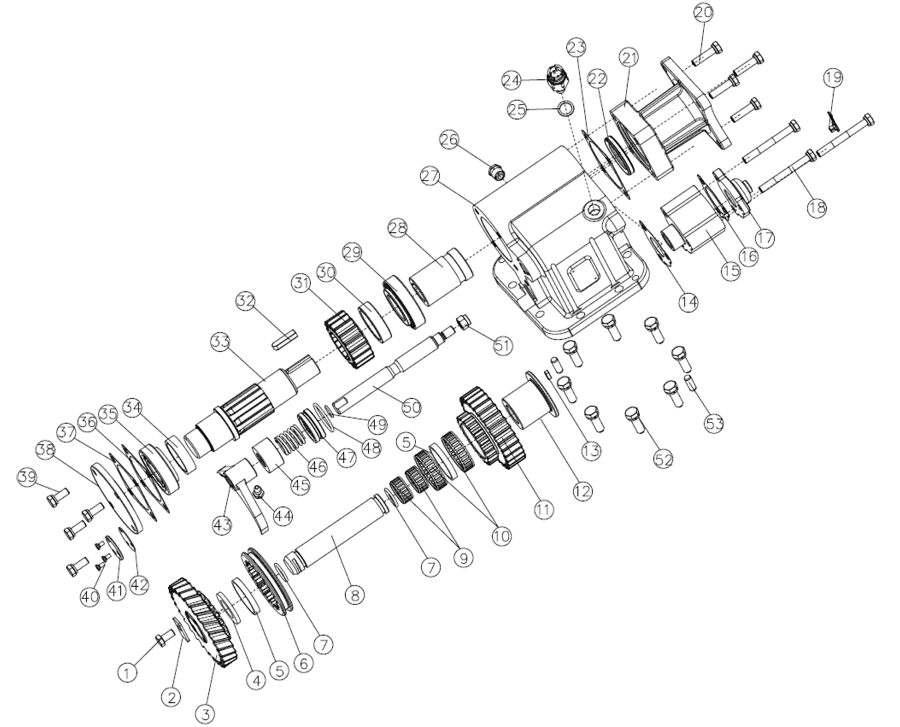

Каталог запасных частей QC45B-BH1-001
| № | Каталожный номер | Наименование | Кол-во |
| 1 | Q1421020 | Болт | 1 |
| 2 | J80-1701084 | Контрпластина валика шестерни | 1 |
| 3 | QC45B-4211105 | Шестерня КОМ ведущая | 1 |
| 4 | QC65B-4211110 | Шайба упорная | 1 |
| 5 | QC65-4211107 | Проставка подшипника | 2 |
| 6 | QC65-4211302 | Муфта | 1 |
| 7 | J80-1701089 | Кольцо уплотнительное | 2 |
| 8 | QC65-4211108 | Вал ведущей шестерни | 1 |
| 9 | 9245-32 | Подшипник игольчатый | 2 |
| 10 | K-55X63X17 | Подшипник игольчатый | 2 |
| 11 | QC45A-4211106 | Приводная шестерня | 1 |
| 12 | QC65B-4211109 | Опора подшипника | 1 |
| 13 | GB1096-79-C5X15 | Шпонка | 1 |
| 14 | QH70-4211307 | Прокладка цилиндра | 1 |
| 15 | QC45-4211306 | Корпус цилиндра | 1 |
| 16 | QH70-4211303 | Прокладка крышки цилиндра | 1 |
| 17 | QC45-4211304-2 | Крышка цилиндра | 1 |
| 18 | Q1421090 | Болт | 3 |
| 19 | 54010 | Пробка | 1 |
| 20 | Q1421040 | Болт | 4 |
| 21 | QC65-4211205-1 | Задняя крышка подшипника | 1 |
| 22 | QC45-4211220 | Сальник КОМ | 1 |
| 23 | QC65-4211208 | Прокладка задней крышки подшипника | 1 |
| 24 | JK942K | Датчик включения КОМ | 1 |
| 25 | X11511 | Прокладка | 1 |
| 26 | Q62203 | Пробка | 1 |
| 27 | QC45-4211101 | Корпус КОМ | 1 |
| 28 | QC65-4211204-3 | Фитинг | 1 |
| 29 | 32209GB-T297-94 | Конический роликовый подшипник | 1 |
| 30 | QC65B-4211210 | Втулка распорная | 1 |
| 31 | QC45A-4211202 | Шестерня выходного вала | 1 |
| 32 | GB1096-79-C10X40 | Шпонка | 1 |
| 33 | QC45-4211201 | Вал выходной | 1 |
| 34 | QC45-4211206 | Втулка распорная | 1 |
| 35 | 32208 | Конический роликовый подшипник | 1 |
| 36 | QH70-4211208 | Прокладка | 1 |
| 37 | QH70-4211203-2 | Прокладка регулировочная | 1 |
| 38 | QC45-4211207 | Передняя крышка подшипника | 1 |
| 39 | Q1421025 | Болт | 4 |
| 40 | Q2540512 | Винт | 3 |
| 41 | QH70-4211309 | Крышка | 1 |
| 42 | QH70-4211308 | Прокладка | 1 |
| 43 | QC65-4211301 | Вилка включения КОМ | 1 |
| 44 | J80-1702083 | Винт стопорный | 1 |
| 45 | QCZ50-4211310 | Втулка распорная | 1 |
| 46 | QL40B-4211311B | Пружина возвратная | 1 |
| 47 | QC45-4211311 | Поршень | 1 |
| 48 | QC45-4211300-1 | Кольцо уплотнительное | 1 |
| 49 | QH50-4211300 | Кольцо уплотнительное | 1 |
| 50 | QC45-4211305 | Вал поршня | 1 |
| 51 | Q32812 | Гайка | 1 |
| 52 | Q1421235 | Болт | 8 |
| 53 | Q5211026 | Штифт | 1 |
