Коробка передач МАЗ 16JSDX240TA-G24582

0
548 210,00 ₽/шт

Артикул: 16JSDX240TA-G24582

Описание

16JSDX240TA-G24582

Количество:
шт

Нет в наличии

Характеристики

ПроизводительООО "Фаст Трансмишэн Европа"
СтранаБелоруссия
Применяемость
МАЗ

Запчасти

192 поз. по 18 схемам — можно заказать по отдельности или комплектом

К этой схеме запчасти пока не привязаны.

К этой схеме запчасти пока не привязаны.

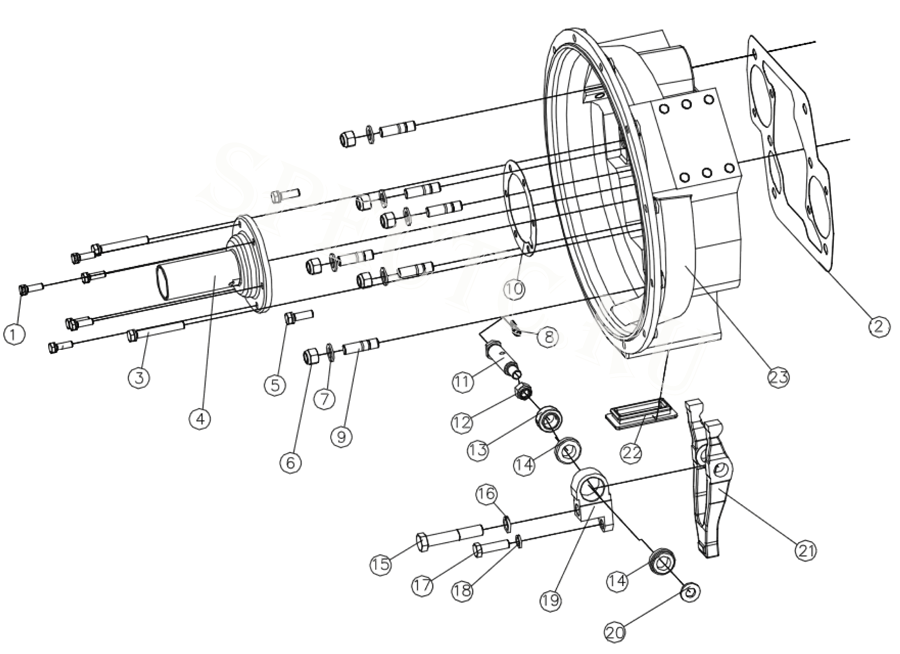

Болт крышки первичного вала Q1421032M

№ 1 · Q1421032M

4 × 25,03 ₽100,12 ₽
Прокладка корпуса муфты 20822

№ 2 · 20822

1 × 450,38 ₽450,38 ₽
Болт Q1421290M

№ 3 · Q1421290M

2 × 62,56 ₽125,12 ₽
Крышка подшипника первичного вала JS180A-1701040

№ 4 · JS180A-1701040

1 × 1 951,63 ₽1 951,63 ₽
Болт картера муфты сцепления Q1421238M

№ 5 · Q1421238M

2 × 37,54 ₽75,08 ₽
Гайка GB889.2-2000-M16X1.5

№ 6 · GB889.2-2000-M16X1.5

6 × 37,54 ₽225,24 ₽
Плоская шайба Q40116

№ 7 · Q40116

6 × 12,52 ₽75,12 ₽
Маслёнка Q701B45

№ 8 · Q701B45

1 × 37,54 ₽37,54 ₽
Шпилька картера КПП C01056

№ 9 · C01056

6 × 101,00 ₽606,00 ₽
Прокладка крышки подшипника первичного вала 14311

№ 10 · 14311

1 × 137,62 ₽137,62 ₽
Вал вилки сцепления JS180-1601023-4

№ 11 · JS180-1601023-4

1 × 562,97 ₽562,97 ₽
Подшипник вилки сцепления GE25ES

№ 13 · GE25ES

1 × 500,42 ₽500,42 ₽
Втулка JS180-1601030-3

№ 14 · JS180-1601030-3

2 × 200,17 ₽400,34 ₽
Болт вилки сцепления Q151B18100

№ 15 · Q151B18100

1 × 175,15 ₽175,15 ₽
Пружинная шайба Q40318

№ 16 · Q40318

1 × 12,52 ₽12,52 ₽
Болт вилки сцепления Q151B1450TF2

№ 17 · Q151B1450TF2

1 × 50,05 ₽50,05 ₽
Пружинная шайба Q40314

№ 18 · Q40314

1 × 12,52 ₽12,52 ₽
Опора вилки сцепления JS180-1601024-10

№ 19 · JS180-1601024-10

1 × 688,08 ₽688,08 ₽
Шайба JS180-1601022-1

№ 20 · JS180-1601022-1

1 × 12,52 ₽12,52 ₽
Вилка сцепления JS180-1601021-14

№ 21 · JS180-1601021-14

1 × 1 851,55 ₽1 851,55 ₽
Крышка ручного люка JS180-1601016-2

№ 22 · JS180-1601016-2

1 × 150,13 ₽150,13 ₽
Картер муфты сцепления 15410-29

№ 23 · 15410-29

1 × 13 448,70 ₽13 448,70 ₽
Позиции этой схемы — 22 поз. на 21 648,80 ₽

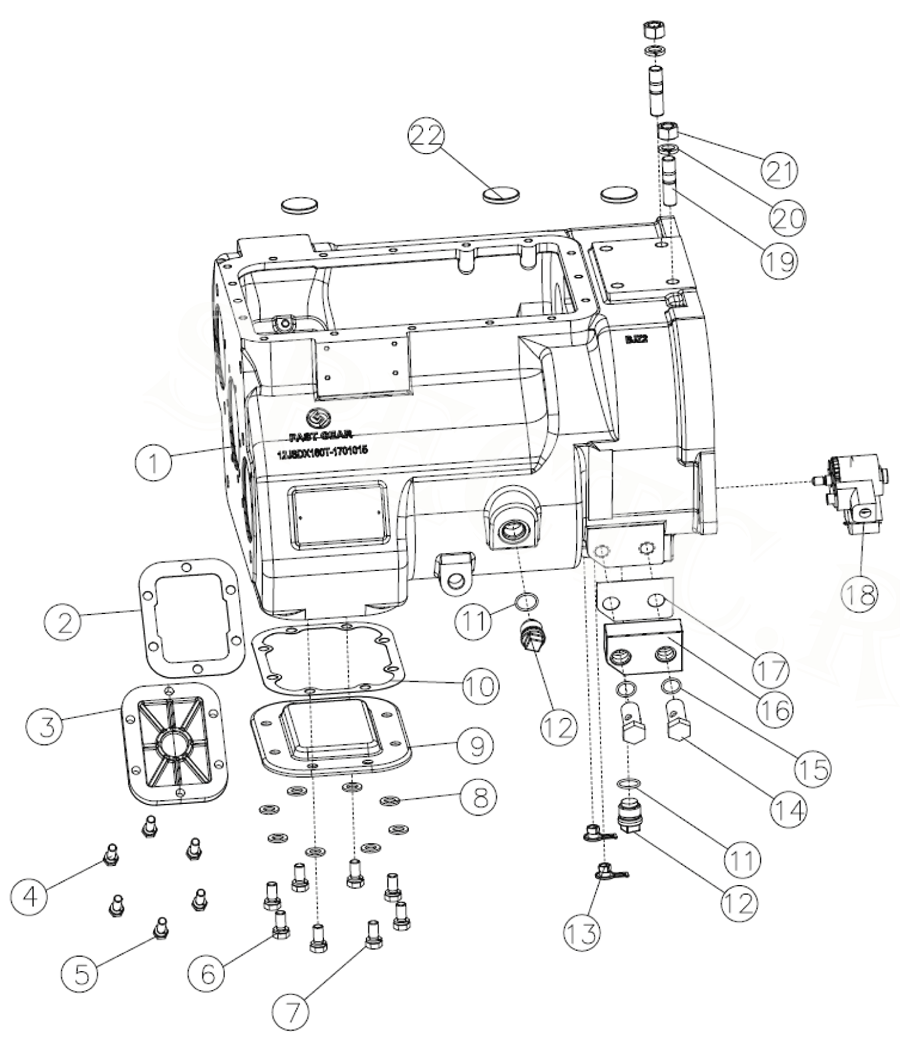

Картер КПП 16JSDX200T-1701015

№ 1 · 16JSDX200T-1701015

1 × 32 226,82 ₽32 226,82 ₽
Прокладка бокового люка 1684

№ 2 · 1684

1 × 125,11 ₽125,11 ₽
Крышка люка КОМ JS130T-1701020

№ 3 · JS130T-1701020

1 × 500,42 ₽500,42 ₽
Болт крышки первичного вала Q1421032

№ 5 · Q1421032

1 × 25,03 ₽25,03 ₽
Болт Q1421225M

№ 6 · Q1421225M

2 × 37,54 ₽75,08 ₽
Болт Q1421225

№ 7 · Q1421225

6 × 25,03 ₽150,18 ₽
Шайба Q40112

№ 8 · Q40112

8 × 12,52 ₽100,16 ₽
Крышка окошка нижней КОМ 16596

№ 9 · 16596

1 × 387,83 ₽387,83 ₽
Прокладка нижнего люка 16929

№ 10 · 16929

1 × 175,15 ₽175,15 ₽
Уплотнительное кольцо пробки 6JS160T-1709588-1

№ 11 · 6JS160T-1709588-1

2 × 25,03 ₽50,06 ₽
Заглушка 6JS160T-1709587-1

№ 12 · 6JS160T-1709587-1

2 × 75,07 ₽150,14 ₽
Заглушка 54015

№ 13 · 54015

2 × 12,52 ₽25,04 ₽
Болт редукционного клапана JS150TA-1708092B-1

№ 14 · JS150TA-1708092B-1

2 × 237,70 ₽475,40 ₽
Кольцо уплотнительное болта редукционного клапана JS150TA-1708093B-1

№ 15 · JS150TA-1708093B-1

2 × 50,05 ₽100,10 ₽
Клапан редукционный JS150TA-1708090B-1

№ 16 · JS150TA-1708090B-1

1 × 1 125,94 ₽1 125,94 ₽
Прокладка редукционного клапана JS150TA-1708091B-1

№ 17 · JS150TA-1708091B-1

1 × 62,56 ₽62,56 ₽
Насос масляный в сборе 10JSX220A-1708080

№ 18 · 10JSX220A-1708080

1 × 4 128,44 ₽4 128,44 ₽
Шпилька Q1231630

№ 19 · Q1231630

2 × 50,05 ₽100,10 ₽
Пружинная шайба Q40316

№ 20 · Q40316

2 × 12,52 ₽25,04 ₽
Гайка Q341B16

№ 21 · Q341B16

2 × 50,05 ₽100,10 ₽
Магнит 14373

№ 22 · 14373

3 × 50,05 ₽150,15 ₽
Позиции этой схемы — 21 поз. на 40 258,85 ₽

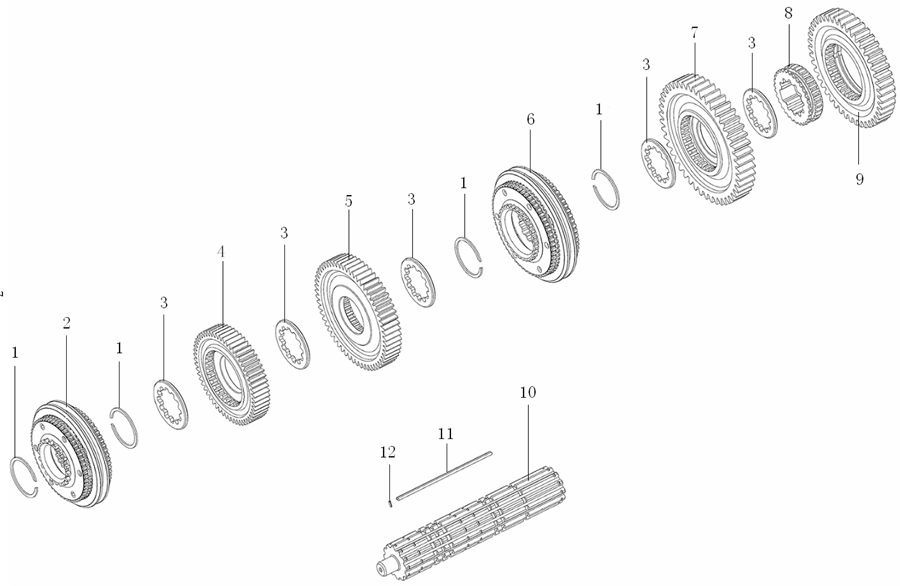

Кольцо стопорное 9JS200T-1701123

№ 1 · 9JS200T-1701123

4 × 72,91 ₽291,64 ₽
Синхронизатор 3-й, 4-й передачи 12JSDX240T-1701180-1

№ 2 · 12JSDX240T-1701180-1

1 × 24 012,14 ₽24 012,14 ₽
Прокладка шестерен вторичного вала 9JS200T-1701122

№ 3 · 9JS200T-1701122

5 × 250,21 ₽1 251,05 ₽
Шестерня 3-й передачи вторичного вала 16JSDX240T-1701113

№ 4 · 16JSDX240T-1701113

1 × 4 753,96 ₽4 753,96 ₽
Шестерня 2-й передачи вторичного вала 16JSDX240T-1701112

№ 5 · 16JSDX240T-1701112

1 × 6 130,11 ₽6 130,11 ₽
Синхронизатор 1-й, 2-й передачи 12JSDX240T-1701170-1

№ 6 · 12JSDX240T-1701170-1

1 × 31 401,13 ₽31 401,13 ₽
Шестерня 1-й передачи вторичного вала 16JSDX240T-1701111

№ 7 · 16JSDX240T-1701111

1 × 7 381,15 ₽7 381,15 ₽
Втулка вторичного вала 12JSDX240T-1701108

№ 8 · 12JSDX240T-1701108

1 × 1 751,46 ₽1 751,46 ₽
Шестерня задней передачи вторичного вала 12JSDX240T-1701110

№ 9 · 12JSDX240T-1701110

1 × 6 255,21 ₽6 255,21 ₽
Вал вторичный 16JSDX240T-1701105

№ 10 · 16JSDX240T-1701105

1 × 5 754,79 ₽5 754,79 ₽
Шестигранная шпонка вторичного вала 16JSDX240T-1701121

№ 11 · 16JSDX240T-1701121

1 × 187,66 ₽187,66 ₽
Палец цилиндрический упругий 3х10 Q5280310 (GB879-86)

№ 12 · Q5280310

1 × 12,52 ₽12,52 ₽
Позиции этой схемы — 12 поз. на 89 182,82 ₽

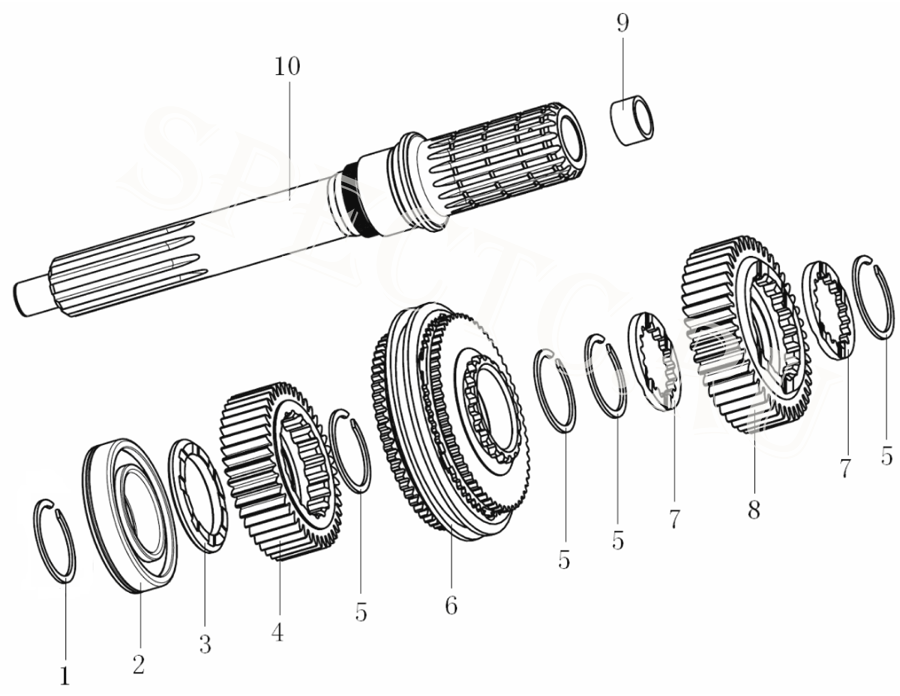

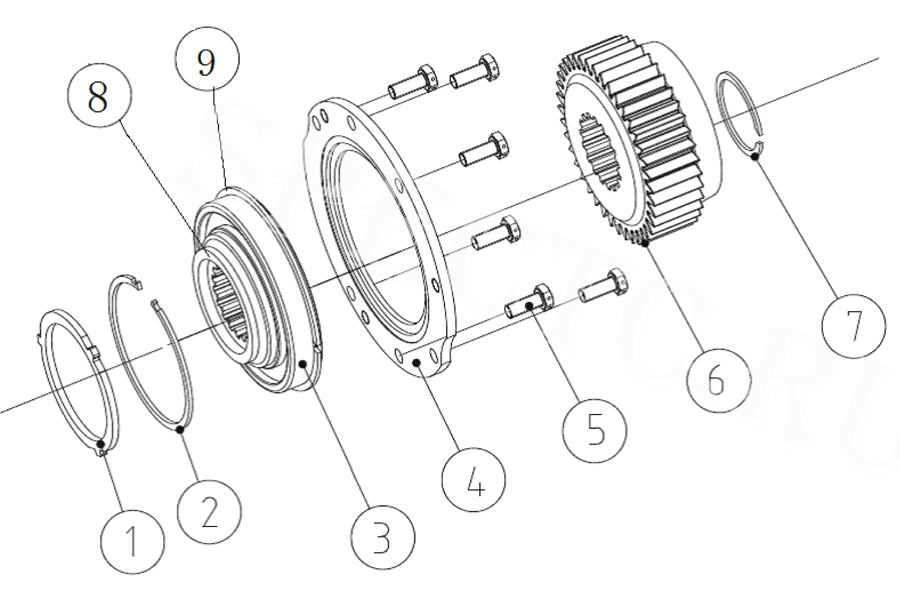

Кольцо стопорное подшипника первичного вала 16980

№ 1 · 16980

1 × 50,05 ₽50,05 ₽
Подшипник первичного вала 150212K

№ 2 · 150212K

1 × 963,31 ₽963,31 ₽
Шайба первичного вала 16JS200T-1701036

№ 3 · 16JS200T-1701036

1 × 312,77 ₽312,77 ₽
Шестерня первичного вала 16JS200TA-1701032

№ 4 · 16JS200TA-1701032

1 × 3 515,43 ₽3 515,43 ₽
Кольцо стопорное 16763

№ 5 · 16763

4 × 37,54 ₽150,16 ₽
Синхронизатор переднего демультипликатора в сборе 16JS200T-1701040-3

№ 6 · 16JS200T-1701040-3

1 × 26 271,87 ₽26 271,87 ₽
Шлицевая шайба шестерни первичного вала 16JS200T-1701034

№ 7 · 16JS200T-1701034

2 × 312,77 ₽625,54 ₽
Шестерня вторичного вала 16JSDX240T-1701031

№ 8 · 16JSDX240T-1701031

1 × 2 814,85 ₽2 814,85 ₽
Вал первичный 16JSDX240T-1701030-1

№ 10 · 16JSDX240T-1701030-1

1 × 2 627,19 ₽2 627,19 ₽
Позиции этой схемы — 9 поз. на 37 331,17 ₽

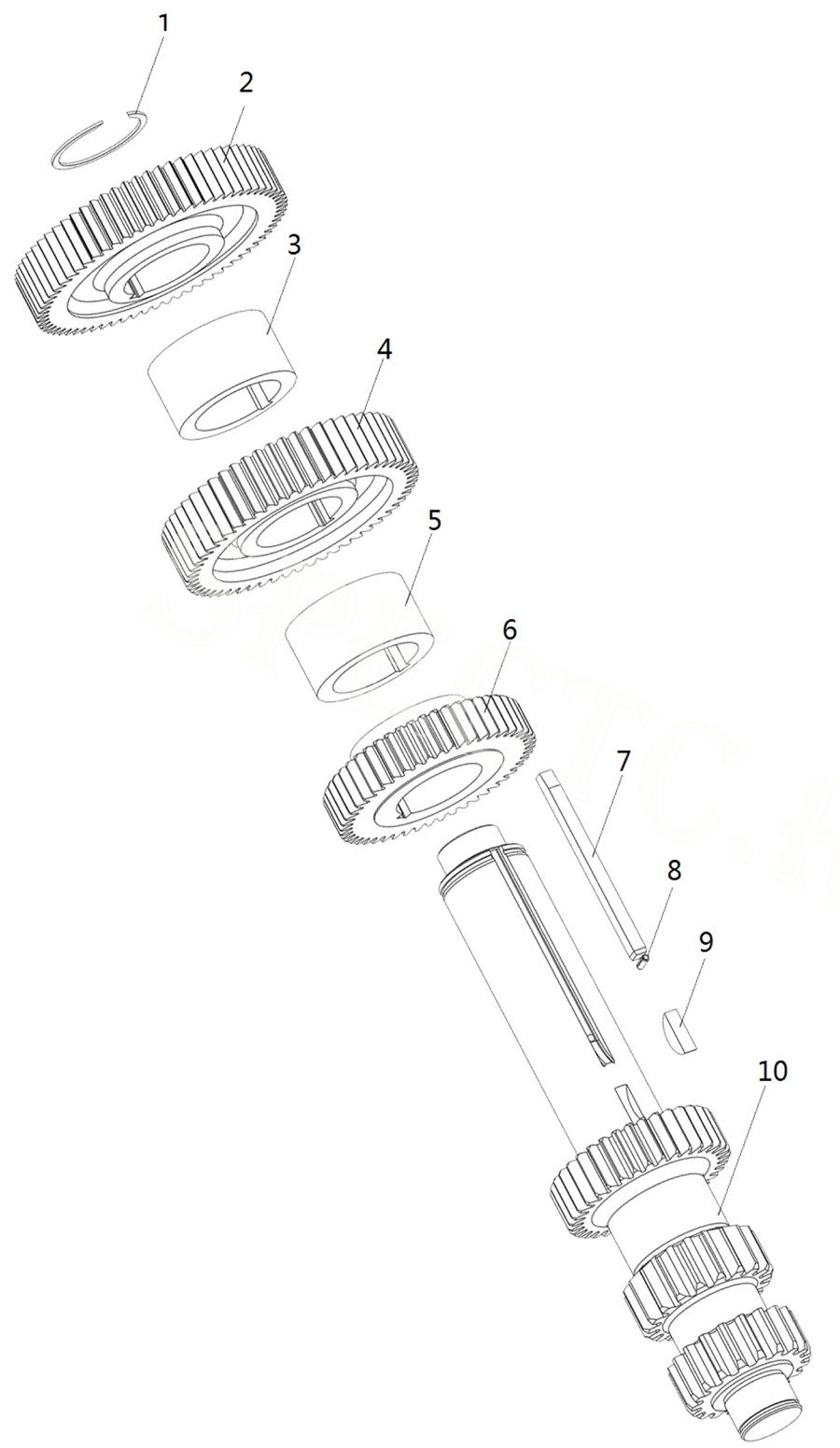

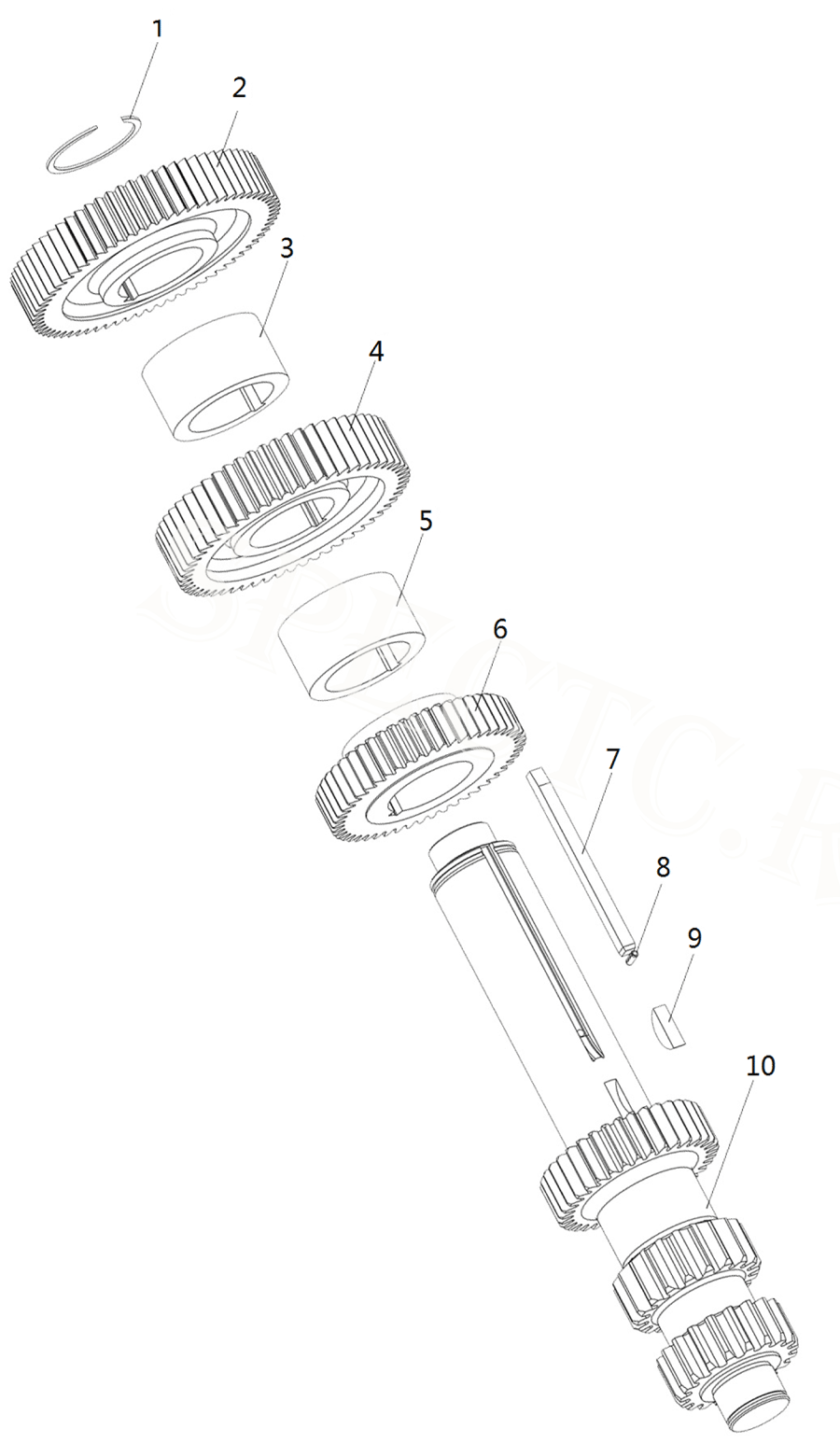

Кольцо стопорное промежуточного вала 19198

№ 1 · 19198

1 × 25,03 ₽25,03 ₽
Шестерня 16JS200TA-1701052

№ 2 · 16JS200TA-1701052

1 × 4 416,18 ₽4 416,18 ₽
Втулка распорная 12JS160T-1701057

№ 3 · 12JS160T-1701057

1 × 375,32 ₽375,32 ₽
Шестерня ведущая промежуточного вала 16JS200T-1701056

№ 4 · 16JS200T-1701056

1 × 8 181,81 ₽8 181,81 ₽
Втулка распорная C01025

№ 5 · C01025

1 × 250,21 ₽250,21 ₽
Шестерня третьей передачи промежуточного вала 16JSDX240T-1701050

№ 6 · 16JSDX240T-1701050

1 × 5 379,48 ₽5 379,48 ₽
Шпонка квадратная промежуточного вала 16JS200T-1701055

№ 7 · 16JS200T-1701055

1 × 150,13 ₽150,13 ₽
Палец цилиндрический упругий 5х14 Q5280514

№ 8 · Q5280514

1 × 12,52 ₽12,52 ₽
Шпонка полукруглая X-6-E

№ 9 · X-6-E

1 × 62,56 ₽62,56 ₽
Левый промежуточный вал 16JSDX240T-1701048

№ 10 · 16JSDX240T-1701048

1 × 10 571,30 ₽10 571,30 ₽
Позиции этой схемы — 10 поз. на 29 424,54 ₽
Правый промежуточный вал 16JSDX240T-1701049

№ 10 · 16JSDX240T-1701049

1 × 10 458,71 ₽10 458,71 ₽
Подшипник роликовый, без проточки (NCL309E) 102309E

102309E

1 × 1 551,30 ₽1 551,30 ₽
Позиции этой схемы — 2 поз. на 12 010,01 ₽

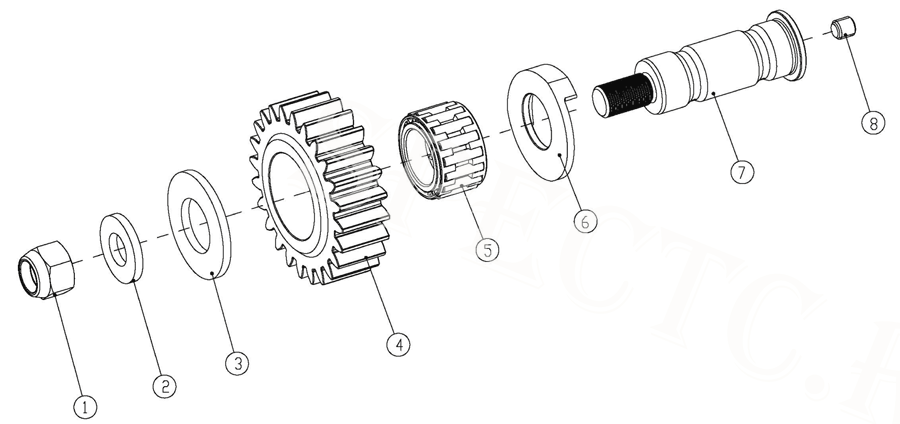

Гайка GB889_2-2000-M20X1_5

№ 1 · GB889_2-2000-M20X1_5

2 × 23,00 ₽46,00 ₽
Шайба стопорная промежуточного вала задней передачи JS220-1701088

№ 2 · JS220-1701088

2 × 100,09 ₽200,18 ₽
Шайба упорная подшипника JS220-1701087

№ 3 · JS220-1701087

2 × 137,62 ₽275,24 ₽
Шестерня промежуточная задней передачи 12JS200T-1701083

№ 4 · 12JS200T-1701083

2 × 1 676,40 ₽3 352,80 ₽
Подшипник роликовый DS100-1701085

№ 5 · DS100-1701085

2 × 813,18 ₽1 626,36 ₽
Шайба чашевидная вала задней передачи 12JS160T-1701084

№ 6 · 12JS160T-1701084

2 × 187,66 ₽375,32 ₽
Вал промежуточный заднего хода JS220-1701082

№ 7 · JS220-1701082

2 × 700,59 ₽1 401,18 ₽
Позиции этой схемы — 7 поз. на 7 277,08 ₽

К этой схеме запчасти пока не привязаны.

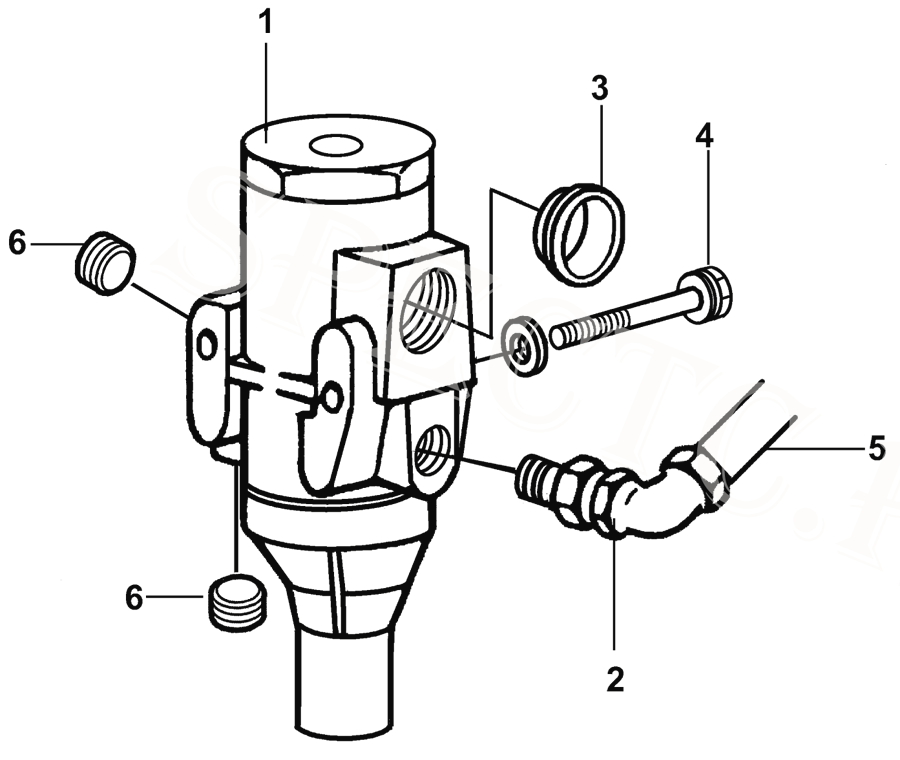

Регулятор воздушного фильтра A-C03002-19

A-C03002-19

1 × 2 351,96 ₽2 351,96 ₽
Фитинг C01052

№ 2 · C01052

1 × 200,17 ₽200,17 ₽
Болт Q1420660

№ 4 · Q1420660

2 × 25,03 ₽50,06 ₽
Позиции этой схемы — 3 поз. на 2 602,19 ₽

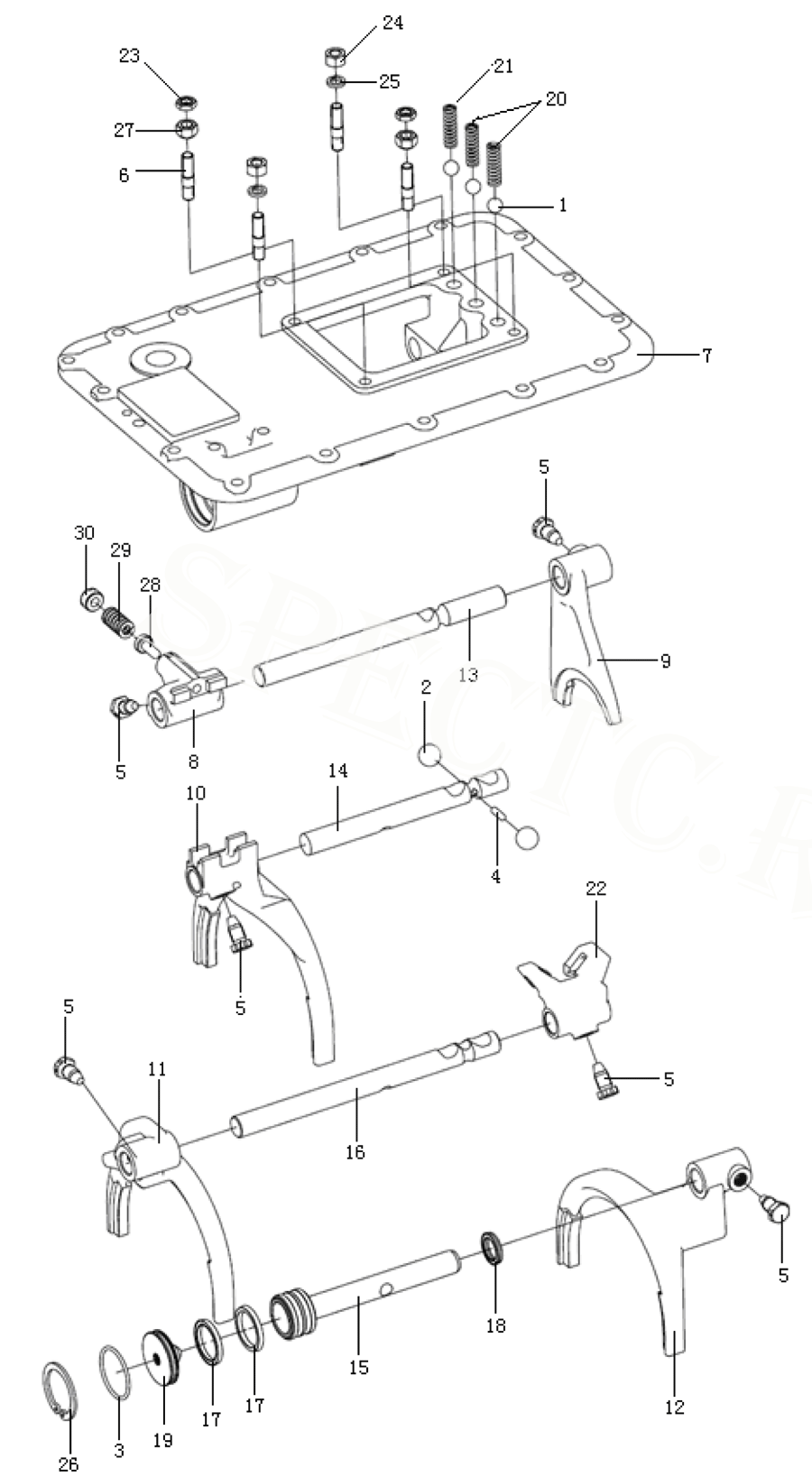

Шарик стальной 12.7G100BGB-T308

№ 1 · 12.7G100BGB-T308

3 × 25,03 ₽75,09 ₽
Шарик стальной 19.05G100BGB-T308

№ 2 · 19.05G100BGB-T308

2 × 25,03 ₽50,06 ₽
Кольцо уплотнительное 16JS200T-1702070

№ 3 · 16JS200T-1702070

1 × 112,60 ₽112,60 ₽
Болт стопорный вилки переключения передач 3220

№ 5 · 3220

6 × 25,03 ₽150,18 ₽
Шпилька 11066

№ 6 · 11066

4 × 25,03 ₽100,12 ₽
Крышка верхняя 16JS200T-1702015

№ 7 · 16JS200T-1702015

1 × 8 757,29 ₽8 757,29 ₽
Головка направляющая задней передачи 16JS200T-1702051

№ 8 · 16JS200T-1702051

1 × 675,57 ₽675,57 ₽
Вилка переключения задней передачи 16JS200T-1702055

№ 9 · 16JS200T-1702055

1 × 1 626,36 ₽1 626,36 ₽
Вилка 1-й и 2-й передач 16JSDX240T-1702056

№ 10 · 16JSDX240T-1702056

1 × 2 539,62 ₽2 539,62 ₽
Вилка переключения 3-й и 4-й передач 16JSDX240T-1702057

№ 11 · 16JSDX240T-1702057

1 × 2 314,43 ₽2 314,43 ₽
Вилка переднего демультипликатора 16JS200T-1702058

№ 12 · 16JS200T-1702058

1 × 2 064,22 ₽2 064,22 ₽
Вал вилки заднего хода 16JSDX240T-1702063

№ 13 · 16JSDX240T-1702063

1 × 587,99 ₽587,99 ₽
Вал вилки 1-й и 2-й передач 16JSDX240T-1702064

№ 14 · 16JSDX240T-1702064

1 × 500,42 ₽500,42 ₽
Вал поршневой вилки 16JS200T-1702065

№ 15 · 16JS200T-1702065

1 × 813,18 ₽813,18 ₽
Вал вилки 3-й и 4-й передач 16JSDX240T-1702066

№ 16 · 16JSDX240T-1702066

1 × 512,93 ₽512,93 ₽
Шайба 16JS200T-1702067

№ 17 · 16JS200T-1702067

2 × 250,21 ₽500,42 ₽
Кольцо 16JS200T-1702068

№ 18 · 16JS200T-1702068

1 × 150,13 ₽150,13 ₽
Крышка 16JS200T-1702069

№ 19 · 16JS200T-1702069

1 × 250,21 ₽250,21 ₽
Пружина фиксаторов штоков F96085

№ 20 · F96085

2 × 75,07 ₽150,14 ₽
Пружина фиксаторов штоков F96084

№ 21 · F96084

1 × 75,07 ₽75,07 ₽
Головка переключения 3/4 и7/8 передачи F99589

№ 22 · F99589

1 × 412,85 ₽412,85 ₽
Гайка Q351B10

№ 23 · Q351B10

2 × 12,52 ₽25,04 ₽
Гайка Q361B10

№ 24 · Q361B10

2 × 12,52 ₽25,04 ₽
Шайба пружинная Q40310

№ 25 · Q40310

2 × 12,52 ₽25,04 ₽
Кольцо стопорное Q43048

№ 26 · Q43048

1 × 25,03 ₽25,03 ₽
Гайка X-1-603

№ 27 · X-1-603

2 × 25,03 ₽50,06 ₽
Плунжер замка заднего хода 16JS200T-1702061

№ 28 · 16JS200T-1702061

1 × 100,09 ₽100,09 ₽
Пружина блокировки задней передачи 8774

№ 29 · 8774

1 × 125,11 ₽125,11 ₽
Прокладка верхней крышки 12JS160T-1702016

№ 31 · 12JS160T-1702016

1 × 125,11 ₽125,11 ₽
Позиции этой схемы — 29 поз. на 22 919,40 ₽

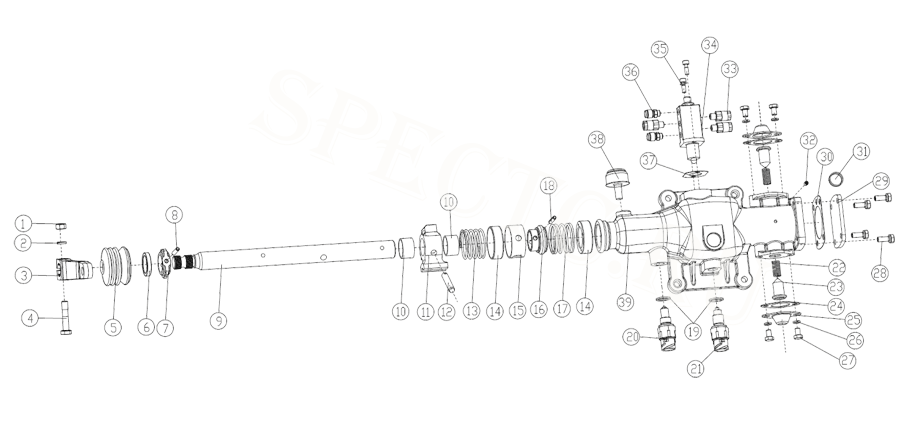

Гайка Q341B10

№ 1 · Q341B10

1 × 12,52 ₽12,52 ₽
Рычаг валика переключения передач F96035-64

№ 3 · F96035-64

1 × 500,42 ₽500,42 ₽
Болт рычага переключения передач Q151B1050M

№ 4 · Q151B1050M

1 × 12,52 ₽12,52 ₽
Втулка (пыльник) F99669

№ 5 · F99669

1 × 87,58 ₽87,58 ₽
Манжета валика переключения передач F91444

№ 6 · F91444

1 × 187,66 ₽187,66 ₽
Блок управления переключением заднего хода F99681

№ 7 · F99681

1 × 250,21 ₽250,21 ₽
Штифт блока управления переключением задней передачи C09035

№ 8 · C09035

1 × 25,03 ₽25,03 ₽
Валик механизма управления переключением передач F99679

№ 9 · F99679

1 × 1 000,84 ₽1 000,84 ₽
Втулка механизма управления переключением передач F91345

№ 10 · F91345

2 × 75,07 ₽150,14 ₽
Держатель F99585

№ 11 · F99585

1 × 500,42 ₽500,42 ₽
Палец цилиндрический C03030

№ 12 · C03030

1 × 37,54 ₽37,54 ₽
Пружина F99983

№ 13 · F99983

1 × 125,11 ₽125,11 ₽
Опора пружины F99673

№ 14 · F99673

2 × 150,13 ₽300,26 ₽
Втулка пружинная F99674

№ 15 · F99674

1 × 187,66 ₽187,66 ₽
Фиксирующее кольцо F99675

№ 16 · F99675

1 × 350,30 ₽350,30 ₽
Пружина F96036

№ 17 · F96036

1 × 125,11 ₽125,11 ₽
Кольцо уплотнительное датчика Q72318

№ 19 · Q72318

2 × 37,54 ₽75,08 ₽
Датчик включения заднего хода 0068DS-1

№ 20 · 0068DS-1

1 × 613,02 ₽613,02 ₽
Датчик нейтрального положения выбора передач 990.12.71.0041-5

№ 21 · 990.12.71.0041-5

1 × 613,02 ₽613,02 ₽
Пружина F96037

№ 22 · F96037

2 × 45,00 ₽90,00 ₽
Палец фиксаторный F99670

№ 23 · F99670

2 × 100,09 ₽200,18 ₽
Прокладка F96140

№ 24 · F96140

2 × 37,54 ₽75,08 ₽
Крышка F96141

№ 25 · F96141

2 × 75,07 ₽150,14 ₽
Пружинная шайба Q40308

№ 26 · Q40308

4 × 12,52 ₽50,08 ₽
Болт Q1420822

№ 28 · Q1420822

4 × 12,52 ₽50,08 ₽
Крышка F99666

№ 29 · F99666

1 × 100,09 ₽100,09 ₽
Прокладка F99672

№ 30 · F99672

1 × 62,56 ₽62,56 ₽
Заглушка механизма управления Q72224

№ 31 · Q72224

1 × 25,03 ₽25,03 ₽
Стопорный винт C03004

№ 32 · C03004

1 × 12,52 ₽12,52 ₽
Фитинг прямой C01051

№ 33 · C01051

1 × 175,15 ₽175,15 ₽
Клапан воздушный двойной Н-образный F99660

№ 34 · F99660

1 × 1 438,70 ₽1 438,70 ₽
Внутренний шестигранный болт с пружинной шайбой QH50-4211313

№ 35 · QH50-4211313

2 × 25,03 ₽50,06 ₽
Сапун 7935

№ 36 · 7935

2 × 62,56 ₽125,12 ₽
Прокладка Н-образного клапана F91353

№ 37 · F91353

1 × 25,03 ₽25,03 ₽
Пробка сапуна 15276

№ 38 · 15276

1 × 125,11 ₽125,11 ₽
Корпус механизма управления F96194-M

№ 39 · F96194-M

1 × 2 689,74 ₽2 689,74 ₽
Позиции этой схемы — 36 поз. на 10 599,11 ₽
Шайба шестерни 12JS160T-1701106

№ 1 · 12JS160T-1701106

1 × 375,32 ₽375,32 ₽
Кольцо стопорное 12JS160T-1701107

№ 2 · 12JS160T-1701107

1 × 100,09 ₽100,09 ₽
Подшипник 6217N-YB

№ 3 · 6217N-YB

1 × 2 652,21 ₽2 652,21 ₽
Фиксирующий диск подшипника демультипликатора 10JSX180-1707031

№ 4 · 10JSX180-1707031

1 × 425,36 ₽425,36 ₽
Болт фланца фиксаторного C09032

№ 5 · C09032

6 × 25,03 ₽150,18 ₽
Шестерня ведущая демультипликатора 12JSDX240TA-1707030

№ 6 · 12JSDX240TA-1707030

1 × 4 255,59 ₽4 255,59 ₽
Опора подшипника 12JSDX220T-1701126B

№ 8 · 12JSDX220T-1701126B

1 × 1 713,93 ₽1 713,93 ₽
Кольцо стопорное 10JSX180-1701019

№ 9 · 10JSX180-1701019

1 × 125,11 ₽125,11 ₽
Позиции этой схемы — 8 поз. на 9 797,79 ₽

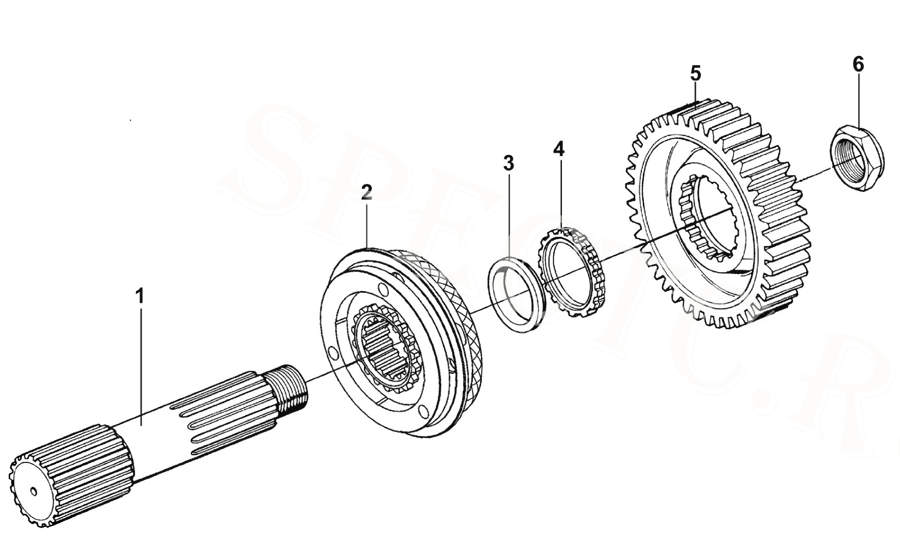

Вал выходной демультипликатора 12JSD200T-1707105-13

№ 1 · 12JSD200T-1707105-13

1 × 8 444,53 ₽8 444,53 ₽
Синхронизатор демультипликатора в сборе 12JSD160T-1707140-2

№ 2 · 12JSD160T-1707140-2

1 × 12 385,31 ₽12 385,31 ₽
Шайба главного вала демультипликатора 12JSDX240T-1707107

№ 3 · 12JSDX240T-1707107

1 × 750,63 ₽750,63 ₽
Шайба шестерни выходного вала демультипликатора 12JSDX240T-1707108

№ 4 · 12JSDX240T-1707108

1 × 1 125,94 ₽1 125,94 ₽
Гайка с фланцем 12JSDX240K-1707170

№ 6 · 12JSDX240K-1707170

1 × 625,53 ₽625,53 ₽
Кольцо уплотнительное фланца 10667161

10667161

1 × 275,23 ₽275,23 ₽
Позиции этой схемы — 6 поз. на 23 607,17 ₽

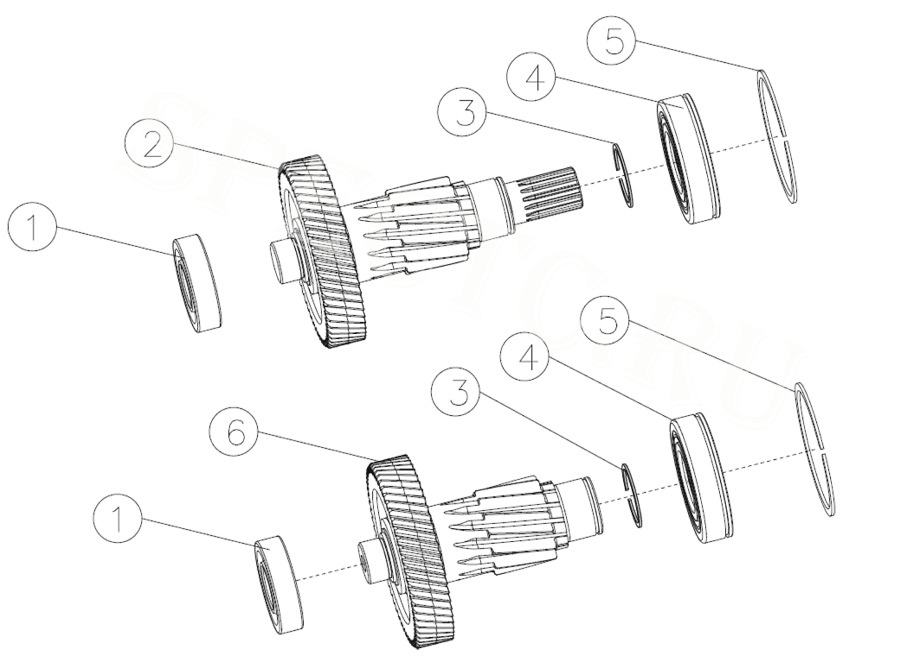

Подшипник промежуточного вала демультипликатора 42308E

№ 1 · 42308E

2 × 1 175,98 ₽2 351,96 ₽
Вал промежуточный демультипликатора (длинный) 12JSD200T-1707047-1

№ 2 · 12JSD200T-1707047-1

1 × 8 757,29 ₽8 757,29 ₽
Кольцо стопорное промежуточного вала демультипликатора JS180-1707051

№ 3 · JS180-1707051

2 × 37,54 ₽75,08 ₽
Подшипник промежуточного вала демультипликатора 192311E

№ 4 · 192311E

2 × 1 713,93 ₽3 427,86 ₽
Кольцо стопорное Q433120

№ 5 · Q433120

2 × 62,56 ₽125,12 ₽
Вал промежуточный демультипликатора (короткий) 12JSD200T-1707050-1

№ 6 · 12JSD200T-1707050-1

1 × 13 473,72 ₽13 473,72 ₽
Позиции этой схемы — 6 поз. на 28 211,03 ₽

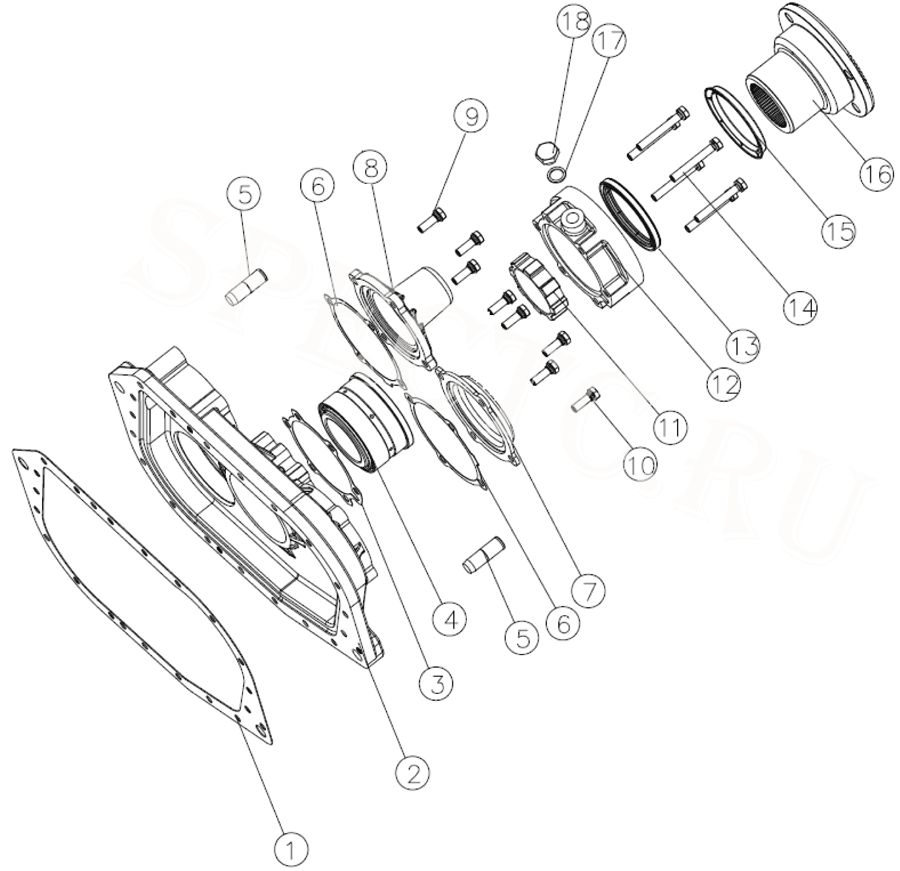

Прокладка задней крышки RTD-11609A-1707016

№ 1 · RTD-11609A-1707016

1 × 625,53 ₽625,53 ₽
Крышка задняя JSD220-1707015

№ 2 · JSD220-1707015

1 × 9 032,52 ₽9 032,52 ₽
Прокладка крышки подшипника RTD-11609A-1707156

№ 3 · RTD-11609A-1707156

1 × 187,66 ₽187,66 ₽
Подшипник роликовый (комплект) 16JSS300T-1707109

№ 4 · 16JSS300T-1707109

1 × 5 379,48 ₽5 379,48 ₽
Штифт 14334

№ 5 · 14334

2 × 100,09 ₽200,18 ₽
Прокладка крышки промежуточного вала демультипликатора JSD180-1707053

№ 6 · JSD180-1707053

2 × 187,66 ₽375,32 ₽
Крышка промежуточного вала демультипликатора JSD180-1707052

№ 7 · JSD180-1707052

1 × 500,42 ₽500,42 ₽
Крышка промежуточного вала демультипликатора JSD180-1707054-M

№ 8 · JSD180-1707054-M

1 × 562,97 ₽562,97 ₽
Болт A-C09008

№ 9 · A-C09008

4 × 37,54 ₽150,16 ₽
Болт Q1421025M

№ 10 · Q1421025M

4 × 25,03 ₽100,12 ₽
Ротор спидометра 12JSDX240T-1701157-1

№ 11 · 12JSDX240T-1701157-1

1 × 350,30 ₽350,30 ₽
Крышка заднего подшипника главного вала RTD-11609A-1707155-5

№ 12 · RTD-11609A-1707155-5

1 × 2 439,53 ₽2 439,53 ₽
Манжета крышки подшипника выходного вала нового образца 19109-6

№ 13 · 19109-6

1 × 900,75 ₽900,75 ₽
Болт крышки подшипника Q1421075

№ 14 · Q1421075

6 × 25,03 ₽150,18 ₽
Пыльник фланца F96119

№ 15 · F96119

1 × 50,05 ₽50,05 ₽
Фланец выходной JS220-1707159-20

№ 16 · JS220-1707159-20

1 × 4 841,53 ₽4 841,53 ₽
Пробка с шестигранной головкой Q617B18

№ 18 · Q617B18

1 × 75,07 ₽75,07 ₽
Позиции этой схемы — 17 поз. на 25 921,77 ₽

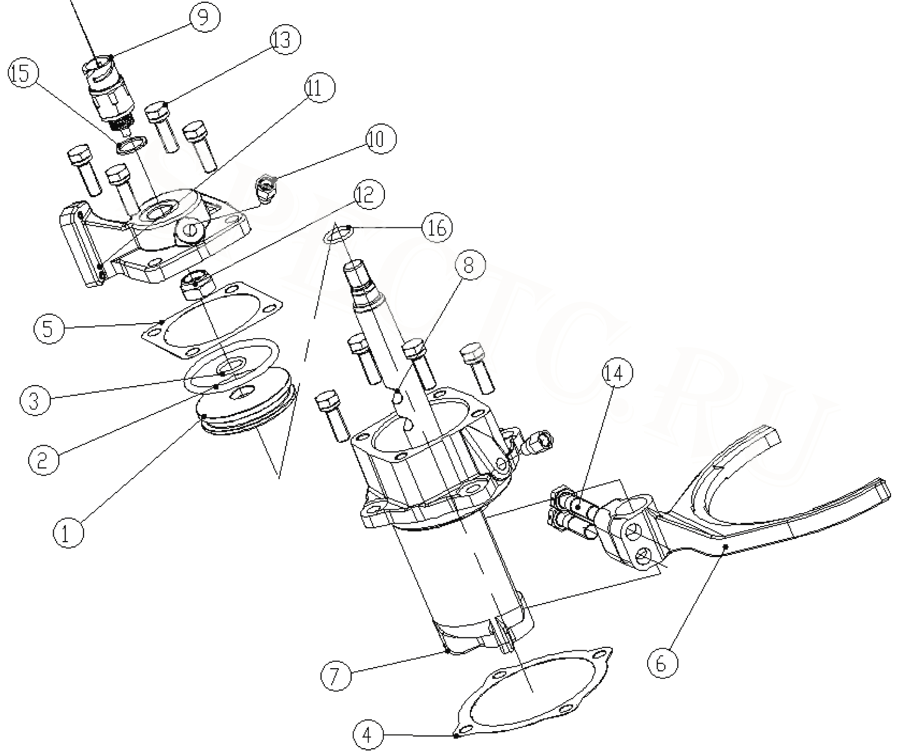

Пневмоцилиндр переключения передач JS220-1707060-40

№ 01 · JS220-1707060-40

1 × 8 944,95 ₽8 944,95 ₽
Вилка демультипликатора RTD-11609A-1707067-1

№ 6 · RTD-11609A-1707067-1

1 × 1 876,57 ₽1 876,57 ₽
Датчик включения 0069GS

№ 9 · 0069GS

1 × 625,53 ₽625,53 ₽
Крышка цилиндра переключения передач демультипликатора F99857

№ 1 1 · F99857

1 × 520,00 ₽520,00 ₽
Позиции этой схемы — 4 поз. на 11 967,05 ₽
Весь узел целиком — 192 поз. на 372 758,78 ₽

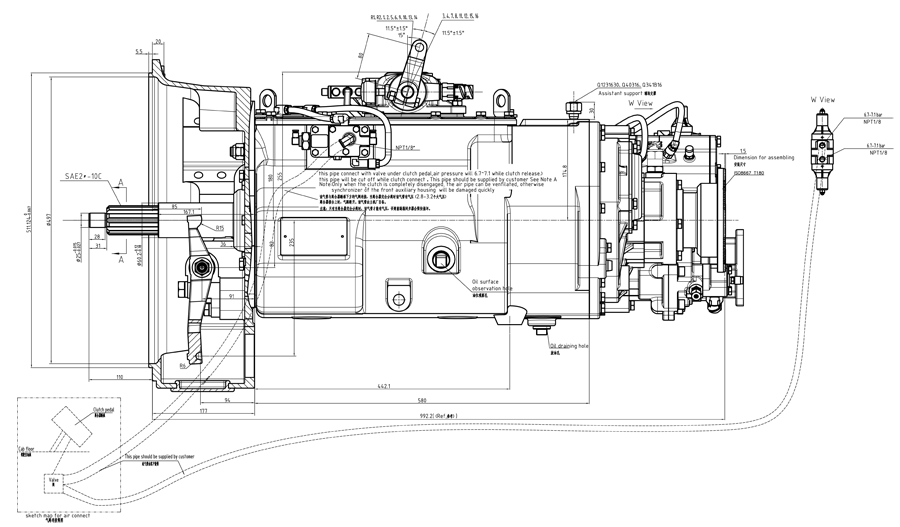

Подробное описание

Коробка передач 16JSDX240TA-G24582 производится на совместном Китайско-Белорусском предприятии Фаст Трансмишэн Европа, поставляется на сборочный конвейер Минского Автомобильного Завода

Гарантийный срок эксплуатации 12 месяцев.

Тип коробки передачПолностью синхронизированная механическая 16-ступенчатая с двумя промежуточными валами алюминиевый корпус
Максимальный входной крутящий момент, Н.м2400
Передаточные числа1пер.-14,03; 2пер.-11,64; 3пер.-9,6; 4пер.-7,97; 5пер.-6;62 6пер.-5,49; 7пер.-4,55; 8пер.-3,78; 9пер.-3,08; 10пер. - 2,56; 11пер.-2,11; 12пер.- 1,75; 13пер.- 1,45; 14 пер.- 1,21; 15пер.-1,00; 16пер.-0,83
Вес, кг342
Длинна, мм992

Каталог запасных частей КПП 16JS240TA-G24582

Картер сцепления КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
1Q1421032M
Болт крышки первичного вала4
220822Прокладка корпуса муфты1
3Q1421290MБолт2
4JS180A-1701040Крышка подшипника первичного вала1
5Q1421238MБолт2
6GB889.2-2000-M16X15Гайка6
7Q40116Плоская шайба6
8Q701B45Масленка1
9C01056Шпилька картера КПП6
1014311Прокладка крышки подшипника первичного вала1
11JS180-1601023-4Вал вилки сцепления1
12GB889.2-2000-M16X1_5Гайка1
13GE25ESПодшипник вилки сцепления1
14JS180-1601030-3Втулка2
15Q151B18100Болт вилки сцепления1
16Q40318Пружинная шайба1
17Q151B1450TБолт вилки сцепления1
18Q40314Пружинная шайба1
19JS180-1601024-10Опора вилки сцепления1
20JS180-1601022-1Шайба1
21JS180-1601021-14Вилка сцепления1
22JS180-1601016-2Крышка ручного люка1
2315410-29Картер муфты сцепления1

Картер КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
116JSDX200T-1701015Картер КПП1
21684Прокладка бокового люка1
3JS130T-1701020Крышка люка КОМ1
4Q1421032MБолт5
5Q1421032Болт1
6Q1421225MБолт2
7Q1421225Болт6
8Q40112Шайба8
916596Крышка окошка нижней КОМ1
1016929Прокладка нижнего люка1
116JS160T-1709588-1Уплотнительное кольцо пробки2
126JS160T-1709587-1Пробка масляная2
1354015Заглушка2
14JS150TA-1708092B-1Болт редукционного клапана2
15JS150TA-1708093B-1Кольцо уплотнительное2
16JS150TA-1708090B-1Клапан редукционный1
17JS150TA-1708091B-1Прокладка редукционного клапана1
1810JSX220A-1708080
Насос масляный в сборе1
19Q1231630Шпилька2
20Q40316Пружинная шайба2
21Q341B16Гайка2
2214373Магнит3

Вал вторичный КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
16JSDX240T-1701100Вал вторичный в сборе1
19JS200T-1701123Кольцо стопорное4
212JSDX240T-1701180-1Синхронизатор 3-й и 4-й передачи1
39JS200T-1701122Прокладка шестерен вторичного вала5
416JSDX240T-1701113Шестерня 3-й передачи вторичного вала1
516JSDX240T-1701112Шестерня 2-й передачи вторичного вала1
612JSDX240T-1701170Синхронизатор 1-й и 2-й передач1
716JSDX240T-1701111Шестерня 1-й передачи вторичного вала1
812JSDX240T-1701108Втулка вторичного вала1
912JSDX240T-1701110Шестерня задней передачи вторичного вала1
1016JSDX240T-1701105Вал вторичный1
1116JSDX240T-1701121Шестигранная шпонка вторичного вала1
12Q5280310Палец цилиндрический упругий1

Вал первичный КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
16JSDX240TA-1701025Вал первичный в сборе1
116980Кольцо стопорное подшипника первичного вала1
2150212KПодшипник первичного вала1
316JS200T-1701036Шайба первичного вала1
416JS200TA-1701032Шестерня первичного вала1
516763Кольцо стопорное4
616JS200T-1701040-3Синхронизатор переднего демультипликатора в сборе1
716JS200T-1701034Шлицевая шайба шестерни первичного вала2
816JSDX240T-1701031Шестерня вторичного вала1
9N/A//
1016JSDX240T-1701030-1Вал первичный1

Вал промежуточный левый КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
16JSDX240TA-1701046Левый промежуточный вал в сборе1
119198Кольцо стопорное промежуточного вала1
216JS200TA-1701052Шестерня1
312JS160T-1701057Втулка распорная1
416JS200T-1701056Шестерня ведущая промежуточного вала1
5C01025Втулка распорная1
616JSDX240T-1701050Шестерня 3-й передачи промежуточного вала1
716JS200T-1701055Шпонка промежуточного вала1
8Q5280514Палец цилиндрический упругий1
9X-6-EШпонка полукруглая1
1016JSDX240T-1701048Левый промежуточный вал1

Вал промежуточный правый КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
16JSDX240TA-1701047Правый промежуточный вал в сборе1
119198Кольцо стопорное промежуточного вала1
216JS200TA-1701052
Шестерня1
312JS160T-1701057Втулка распорная1
416JS200T-1701056Шестерня ведущая промежуточного вала1
5C01025Втулка распорная1
616JSDX240T-1701050Шестерня 3-й передачи промежуточного вала1
716JS200T-1701055Шпонка промежуточного вала1
8Q5280514Палец цилиндрический упругий1
9X-6-EШпонка полукруглая1
1016JSDX240T-1701049Правый промежуточный вал1
102309EПодшипник роликовый1

Вал промежуточный заднего хода КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
1GB889_2-2000-M20X1_5Гайка2
2JS220-1701088Шайба стопорная промежуточного вала задней передачи2
3JS220-1701087Шайба упорная подшипника2
412JS200T-1701083Шестерня промежуточная задней передачи2
5DS100-1701085Подшипник роликовый2
612JS160T-1701084Шайба чашевидная вала задней передачи2
7JS220-1701082Вал промежуточный заднего хода2
8Q2821212Пробка2

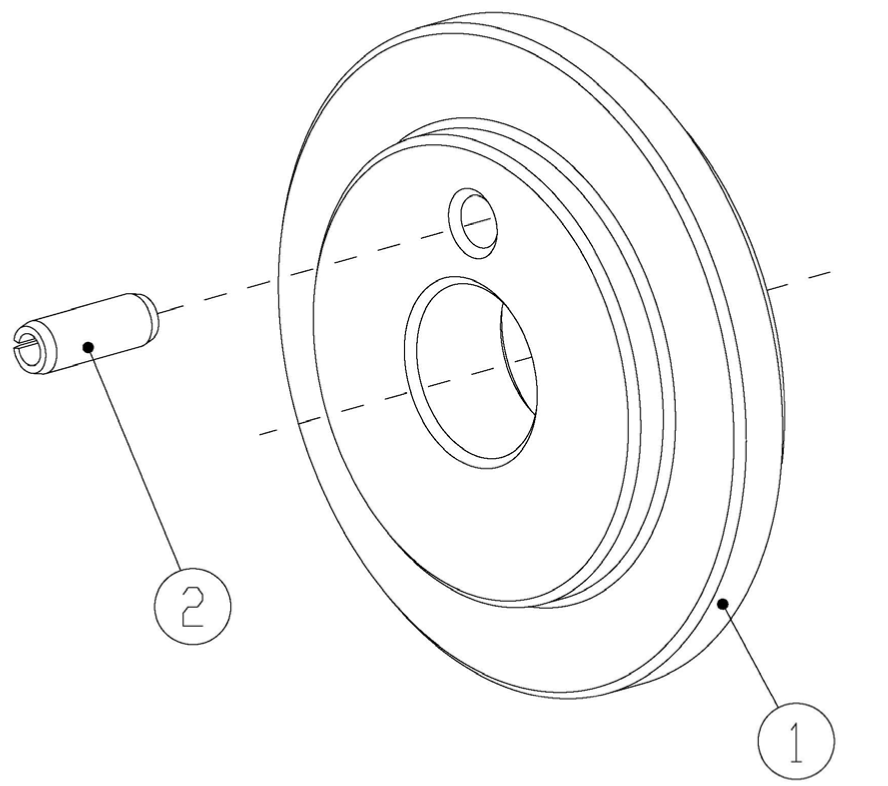

Отбойник промежуточного вала КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
1119668Отбойник промежуточного вала2
2Q5280514Палец цилиндрический упругий2

Регулятор воздушного фильтра 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
A-C03002-19Регулятор воздушного фильтра в сборе1
1A-4740-8Регулятор воздушного фильтра1
2C01052Фитинг1
354015Заглушка1
4Q1420660Болт2
566615Трубка воздушная1
654010Пробка2

Механизм переключения передач КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
112_7G100BGB-T308Шарик стальной3
219_05G100BGB-T308Шарик стальной2
316JS200T-1702070Кольцо уплотнительное1
41634Штифт блокировки вала вилок1
53220Болт стопорный вилки переключения передач6
611066Шпилька4
716JS200T-1702015Крышка верхняя1
816JS200T-1702051Головка направляющая задней передачи1
916JS200T-1702055Вилка переключения задней передачи1
1016JSDX240T-1702056Вилка переключения 1-й и 2-й передач1
1116JSDX240T-1702057Вилка переключения 3-й и 4-й передач1
1216JS200T-1702058Вилка переднего демультипликатора1
1316JSDX240T-1702063Вал вилки заднего хода1
1416JSDX240T-1702064Вал вилки 1-й и 2-й передач1
1516JS200T-1702065Вал поршневой вилки1
1616JSDX240T-1702066Вал вилки 3-й и 4-й передач1
1716JS200T-1702067Шайба2
1816JS200T-1702068Кольцо1
1916JS200T-1702069Крышка1
20F96085Пружина фиксаторов штоков2
21F96084Пружина фиксаторов штоков1
22F99589Головка переключения 3/4-й и 7/8-й передач1
23Q351B10Гайка2
24Q361B10Гайка2
25Q40310Шайба пружинная2
26Q43048Кольцо стопорное1
27X-1-603Гайка2
2816JS200T-1702061Плунжер замка заднего хода1
298774Пружина блокировки задней передачи1
308968Винт блокировки заднего хода1
3112JS160T-1702016Прокладка верхней крышки1

Механизм управления переключением передач КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
1Q341B10Гайка1
2Q40310Шайба пружинная1
3F96035-64Рычаг валика переключения передач1
4Q151B1050Болт рычага переключения передач1
5F99669Втулка (пыльник)1
6F91444Манжета валика переключения передач1
7F99681
Блок управления переключением заднего хода1
8C09035Штифт блока управления переключением задней передачи1
9F99679Валик механизма управления переключением передач1
10F91345Втулка механизма управления переключением передач2
11F99585Держатель1
12C03030Палец цилиндрический1
13F99983Пружина1
14F99673Опора пружины2
15F99674Втулка пружинная1
16F99675Фиксирующее кольцо1
17F96036Пружина1
18C09035Штифт блока управления переключением задней передачи1
19Q72318Кольцо уплотнительное датчика2
200068DS-1Датчик включения заднего хода1
21990_12_71_0041-5Датчик нейтрального положения выбора передач1
22F96037Пружина2
23F99670Палец фиксаторный2
24F96140Прокладка2
25F96141Крышка2
26Q40308Пружинная шайба4
27Q151B0812Болт4
28Q1420822Болт4
29F99666Крышка1
30F99672Прокладка1
31Q72224Заглушка механизма управления1
32C03004Стопорный винт1
33C01051Фитинг прямой1
34F99660Клапан воздушный двойной Н-образный1
35QH50-4211313Болт2
367935Сапун2
37F91353Прокладка Н-образного клапана1
3815276Пробка сапуна1
39F96194-MКорпус механизма управления1

Шестерня ведущая демультипликатора КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
112JS160T-1701106Шайба шестерни1
212JS160T-1701107Кольцо стопорное1
36217N-YBПодшипник1
410JSX180-1707031Фиксирующий диск1
5C09032Болт6
612JSDX240TA-1707030Шестерня ведущая демультипликатора1
79JS200T-1701123Кольцо стопорное1
812JSDX220T-1701126BОпора подшипника1
910JSX180-1701019Кольцо стопорное1

Вал выходной демультипликатора КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
112JSD200T-1707105-13Вал выходной демультипликатора1
212JSD160T-1707140-2Синхронизатор демультипликатора1
312JSDX240T-1707107Шайба главного вала демультипликатора1
412JSDX240T-1707108Шайба шестерни выходного вала демультипликатора1
512JSDX240T-1707106Шестерня выходного вала демультипликатора1
612JSDX240K-1707170Гайка с фланцем1
10667161Кольцо уплотнительное1

Валы промежуточные демультипликатора КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
142308EПодшипник2
212JSD200T-1707047-1Вал промежуточный демультипликатора (длинный)1
3JS180-1707051Кольцо стопорное2
4192311EПодшипник промежуточного вала демультипликатора2
5Q433120Кольцо стопорное2
612JSD200T-1707050-1Вал промежуточный демультипликатора (короткий)1

Крышка задняя КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
1RTD-11609A-1707016Прокладка задней крышки1
2JSD220-1707015Крышка задняя1
3RTD-11609A-1707156Прокладка крышки подшипника1
416JSS300T-1707109Подшипник роликовый (комплект)1
514334Штифт2
6JSD180-1707053Прокладка крышки промежуточного вала демультипликатора2
7JSD180-1707052Крышка промежуточного вала демультипликатора1
8JSD180-1707054Крышка промежуточного вала демультипликатора1
9A-C09008Болт4
10Q1421025MБолт4
1112JSDX240T-1701157-1Ротор спидометра1
12RTD-11609A-1707155-5Крышка заднего подшипника главного вала1
1319109-6Манжета крышки подшипника выходного вала1
14Q1421075Болт крышки подшипника6
15F96119Пыльник фланца1
16JS220-1707159-20Фланец выходной1
17Q72318Кольцо уплотнительное датчика1
18Q617B18Пробка1

Цилиндр воздушный переключения передач КПП 16JSDX240TA-G24582

№Каталожный номерНаименованиеКол-во
01JS220-1707060-40Пневмоцилиндр переключения передач в сборе1
114341Поршень цилиндра переключения передач1
214344-7Кольцо уплотнительное1
314345-3Кольцо уплотнительное1
414347Прокладка цилиндра переключения передач1
514349Прокладка крышки цилиндра1
6RTD-11609A-1707067-1Вилка демультипликатора1
7JS220-1707062-1Корпус цилиндра1
8JS220-1707061-1Шток цилиндра переключения передач1
90069GSДатчик включения1
10C01051Фитинг прямой2
11F99857Крышка цилиндра1
12GB890-80-M16X1_5Гайка1
13Q1421032MБолт4
14Q171B1250Болт вилки демультипликатора2
15X11511Шайба уплотнительная1
1614765-3Кольцо уплотнительное1
