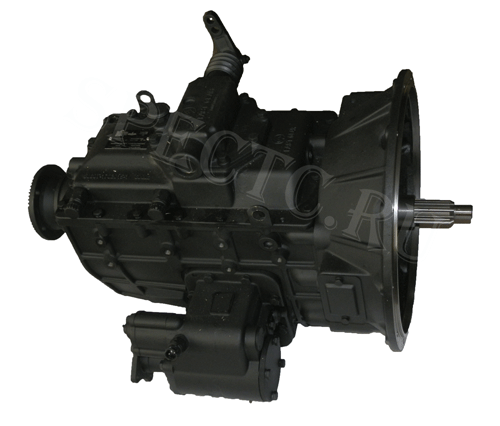

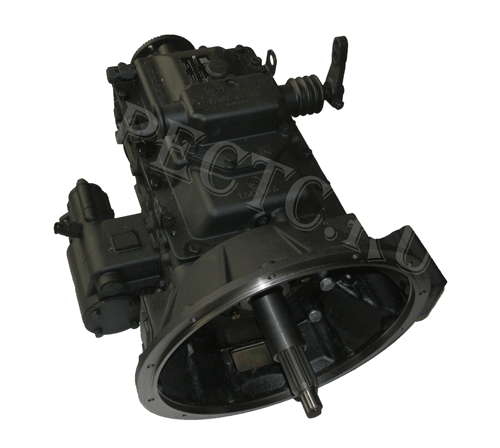

Коробка передач МАЗ с КОМ под кардан 6J76T-G12116

Коробка передач МАЗ с КОМ под кардан 6J76T-G12116

0
220 298,00 ₽/шт

Артикул: 6J76T-G12116

Описание

6J76T-G12116

Количество:
шт

В наличии — 10 шт

Характеристики

ПроизводительООО "Фаст Трансмишэн Европа"
СтранаБелоруссия
Применяемость
МАЗ

Запчасти

143 поз. по 8 схемам — можно заказать по отдельности или комплектом

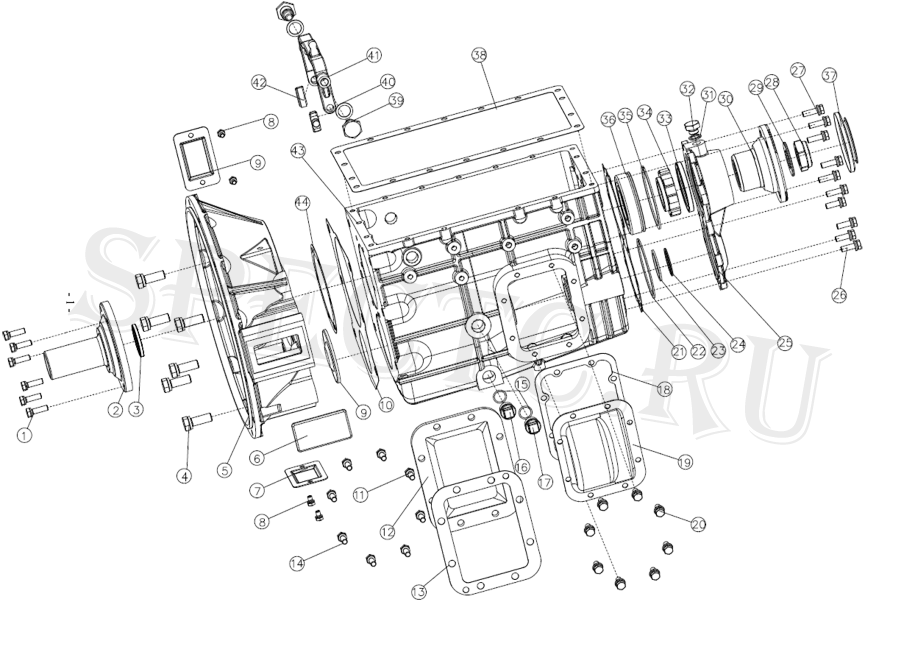

Болт Q1421035M

№ 1 · Q1421035M

6 × 25,03 ₽150,18 ₽
Крышка подшипника первичного вала 6J80T-1701040-1

№ 2 · 6J80T-1701040-1

1 × 2 001,67 ₽2 001,67 ₽
Манжета первичного вала F91410

№ 3 · F91410

1 × 305,60 ₽305,60 ₽
Болт Q1421645

№ 4 · Q1421645

6 × 62,56 ₽375,36 ₽
Картер муфты сцепления 6J80T-1601015-1

№ 5 · 6J80T-1601015-1

1 × 7 093,41 ₽7 093,41 ₽
Крышка ручного люка JS180-1601016-2

№ 6 · JS180-1601016-2

1 × 150,13 ₽150,13 ₽
Крышка смотрового отверстия J82-1601020-2

№ 7 · J82-1601020-2

2 × 100,09 ₽200,18 ₽
Болт Q1420812

№ 8 · Q1420812

4 × 12,52 ₽50,08 ₽
Передняя герметичная крышка промежуточного вала 6J80T-1701065

№ 9 · 6J80T-1701065

1 × 200,17 ₽200,17 ₽
Прокладка картера сцепления 6J80T-1601016

№ 10 · 6J80T-1601016

1 × 437,87 ₽437,87 ₽
Крышка люка отбора мощности J80A-1701020-1

№ 12 · J80A-1701020-1

1 × 750,63 ₽750,63 ₽
Прокладка люка КОМ J80A-1701021-1

№ 13 · J80A-1701021-1

1 × 187,66 ₽187,66 ₽
Уплотнительное кольцо пробки 6JS160T-1709588-1

№ 15 · 6JS160T-1709588-1

2 × 25,03 ₽50,06 ₽
Масляная заглушка с магнитом 5DS50T-1701085

№ 16 · 5DS50T-1701085

2 × 187,66 ₽375,32 ₽
Заглушка 6JS160T-1709587-1

№ 17 · 6JS160T-1709587-1

1 × 75,07 ₽75,07 ₽
Прокладка крышки люка шестерни заднего хода 6J80T-1701023

№ 18 · 6J80T-1701023

1 × 150,13 ₽150,13 ₽
Крышка люка шестерни заднего хода 6J80T-1701022

№ 19 · 6J80T-1701022

1 × 750,63 ₽750,63 ₽
Болт Q1461020

№ 20 · Q1461020

8 × 25,03 ₽200,24 ₽
Прокладка задней крышки подшипника вторичного вала 6J80T-1701156

№ 21 · 6J80T-1701156

1 × 225,19 ₽225,19 ₽
Кольцо стопорное Q433110

№ 22 · Q433110

1 × 62,56 ₽62,56 ₽
Плоская шайба 6J80T-1701058

№ 23 · 6J80T-1701058

1 × 212,68 ₽212,68 ₽
Кольцо стопорное 16723

№ 24 · 16723

1 × 25,03 ₽25,03 ₽
Крышка вторичного вала J70-1701155-1

№ 25 · J70-1701155-1

1 × 3 127,61 ₽3 127,61 ₽
Болт крышки первичного вала Q1421032

№ 26 · Q1421032

5 × 25,03 ₽125,15 ₽
Гайка с фланцем вторичного вала J90-1701170

№ 28 · J90-1701170

1 × 291,04 ₽291,04 ₽
Плоская прокладка J80-1701157

№ 29 · J80-1701157

1 × 212,68 ₽212,68 ₽
Фланец выходного вала J80I-1701159-4

№ 30 · J80I-1701159-4

1 × 2 250,00 ₽2 250,00 ₽
Кольцо уплотнительное датчика Q72318

№ 31 · Q72318

1 × 37,54 ₽37,54 ₽
Пробка с шестигранной головкой Q617B18

№ 32 · Q617B18

1 × 75,07 ₽75,07 ₽
Манжета вторичного вала J80-1701161

№ 33 · J80-1701161

1 × 475,40 ₽475,40 ₽
Ротор спидометра J70-1701157-1

№ 34 · J70-1701157-1

1 × 750,63 ₽750,63 ₽
Кольцо стопорное Q433120

№ 35 · Q433120

1 × 62,56 ₽62,56 ₽
Подшипник промежуточного вала демультипликатора 192311E

№ 36 · 192311E

1 × 1 713,93 ₽1 713,93 ₽
Пылезащитный колпачок J70-1701160

№ 37 · J70-1701160

1 × 62,56 ₽62,56 ₽
Прокладка верхней крышки J70-1702016

№ 38 · J70-1702016

1 × 437,87 ₽437,87 ₽
Стопорный винт J120-1702048-1

№ 39 · J120-1702048-1

2 × 175,15 ₽350,30 ₽
Вилка переключения 5-ой и 6-ой передачи J70-1702057-2

№ 41 · J70-1702057-2

1 × 1 626,36 ₽1 626,36 ₽
Вкладыш вилки переключения 5-ой и 6-ой передачи 6J80T-1702085-1

№ 42 · 6J80T-1702085-1

2 × 872,89 ₽1 745,78 ₽
Картер КПП J70-1701015-1

№ 43 · J70-1701015-1

1 × 17 589,64 ₽17 589,64 ₽
Прокладка крышки подшипника первичного вала 6J80T-1701042

№ 44 · 6J80T-1701042

1 × 200,17 ₽200,17 ₽
Позиции этой схемы — 40 поз. на 45 164,14 ₽

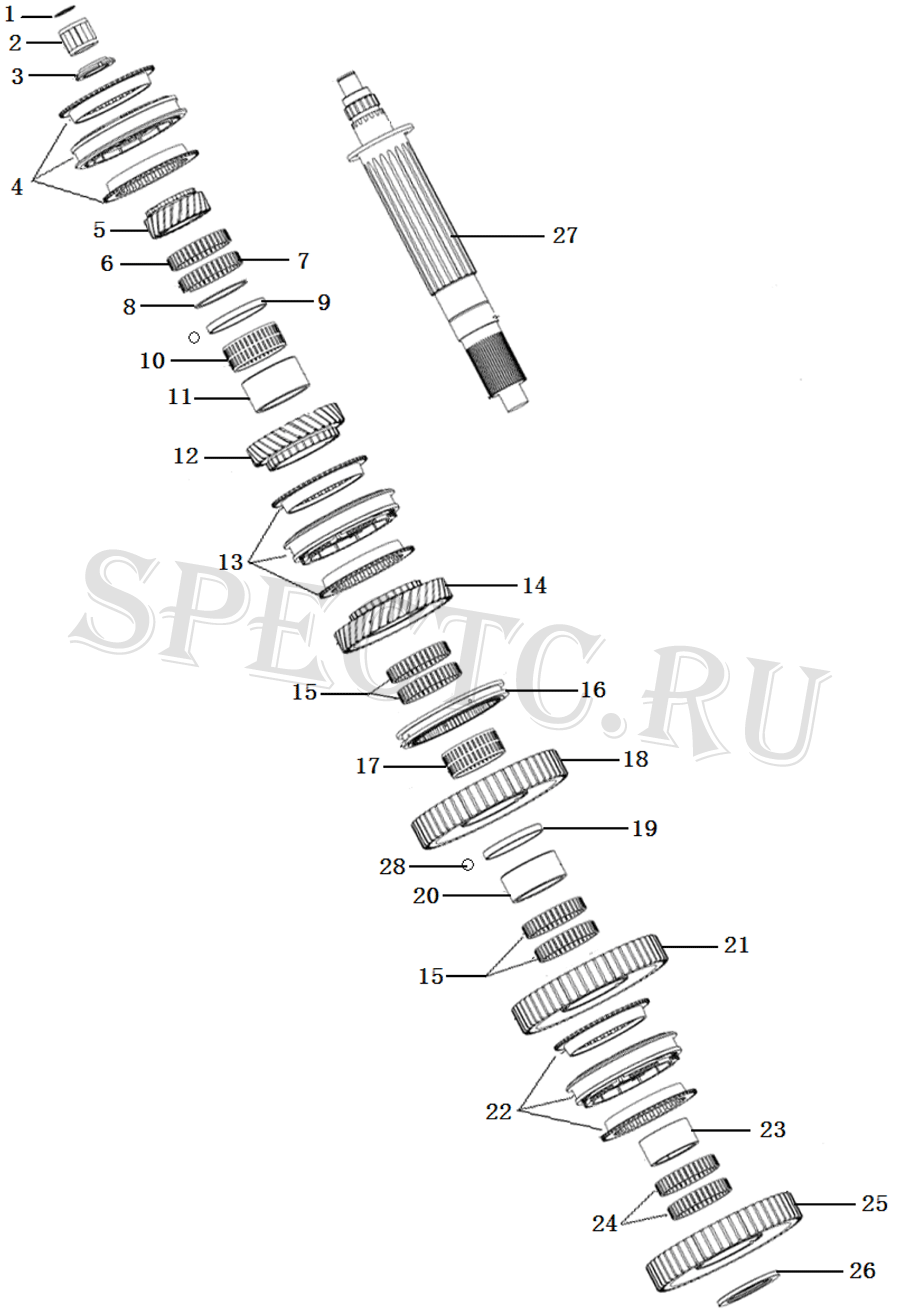

Кольцо стопорное вторичного вала Q43130

№ 1 · Q43130

1 × 62,56 ₽62,56 ₽
Подшипник вторичного вала RN606X3-7

№ 2 · RN606X3-7

1 × 1 178,49 ₽1 178,49 ₽
Кольцо стопорное вторичного вала J85-1701122

№ 3 · J85-1701122

1 × 62,56 ₽62,56 ₽
Синхронизатор 5-ой и 6-ой передачи J70-1701150

№ 4 · J70-1701150

1 × 12 010,00 ₽12 010,00 ₽
Шестерня 6-ой передачи вторичного вала J70-1701114

№ 5 · J70-1701114

1 × 2 706,01 ₽2 706,01 ₽
Подшипник игольчатый вторичного вала K485417

№ 6 · K485417

1 × 62,56 ₽62,56 ₽
Подшипник игольчатый K485425

№ 7 · K485425

1 × 174,58 ₽174,58 ₽
Кольцо стопорное J70-1701123

№ 8 · J70-1701123

1 × 62,56 ₽62,56 ₽
Шайба шестерни 4-ой передачи вторичного вала J70-1701122

№ 9 · J70-1701122

1 × 392,83 ₽392,83 ₽
Опора подшипника шестерни 4-ой передачи вторичного вала J70-1701118

№ 11 · J70-1701118

1 × 375,32 ₽375,32 ₽
Шестерня 4-ой передачи вторичного вала J70-1701113

№ 12 · J70-1701113

1 × 2 051,37 ₽2 051,37 ₽
Синхронизатор 3-ей и 4-ой передачи J70-1701140

№ 13 · J70-1701140

1 × 19 567,76 ₽19 567,76 ₽
Шестерня 3-ей передачи вторичного вала J70-1701112

№ 14 · J70-1701112

1 × 2 577,15 ₽2 577,15 ₽
Подшипник игольчатый K727820

№ 15 · K727820

2 × 300,25 ₽600,50 ₽
Муфта заднего хода вторичного вала 6J80T-1701108

№ 16 · 6J80T-1701108

1 × 1 663,89 ₽1 663,89 ₽
Подшипник игольчатый K788536

№ 17 · K788536

1 × 509,18 ₽509,18 ₽
Шестерня заднего хода вторичного вала J70-1701107

№ 18 · J70-1701107

1 × 4 015,85 ₽4 015,85 ₽
Шайба шестерни 2-ой передачи J70-1701121

№ 19 · J70-1701121

1 × 437,87 ₽437,87 ₽
Опора подшипника шестерни 2-ой передачи вторичного вала 6J80T-1701116

№ 20 · 6J80T-1701116

1 × 412,85 ₽412,85 ₽
Шестерня 2-ой передачи вторичного вала J70-1701111

№ 21 · J70-1701111

1 × 3 678,07 ₽3 678,07 ₽
Синхронизатор 1-ой и 2-ой передачи J70-1701130

№ 22 · J70-1701130

1 × 16 551,28 ₽16 551,28 ₽
Опора подшипника шестерни 1-ой передачи вторичного вала J70-1701115

№ 23 · J70-1701115

1 × 437,87 ₽437,87 ₽
Шестерня 1-й передачи вторичного вала 6J76T-1701110

№ 25 · 6J76T-1701110

1 × 3 590,49 ₽3 590,49 ₽
Отбойник шестерни задней передачи вторичного вала J70-1701120

№ 26 · J70-1701120

1 × 337,79 ₽337,79 ₽
Вал вторичный J70-1701105

№ 27 · J70-1701105

1 × 12 511,67 ₽12 511,67 ₽
Шарик стальной 5.0G100BGB-T308

№ 28 · 5.00G100BGB-T308

2 × 25,03 ₽50,06 ₽
Позиции этой схемы — 26 поз. на 86 081,12 ₽

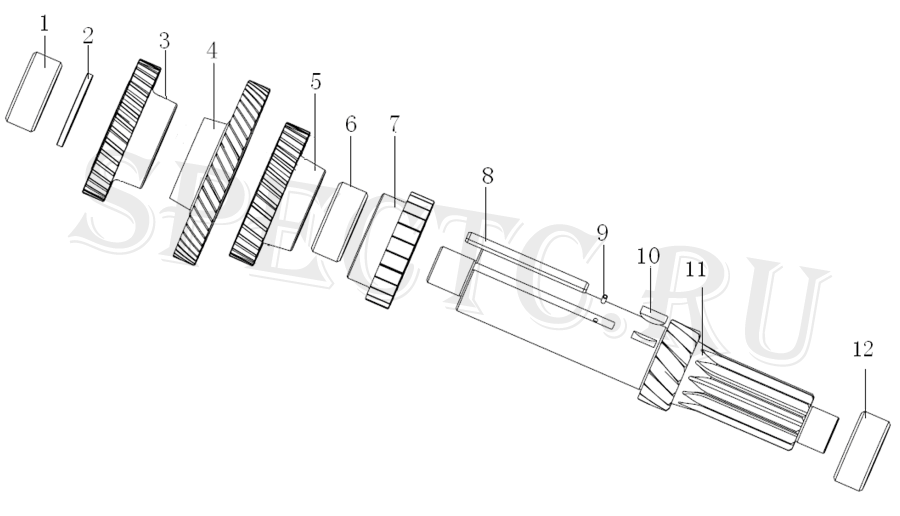

Подшипник промежуточного вала NJ310EV-C3

№ 1 · NJ310EV-C3

1 × 1 676,40 ₽1 676,40 ₽
Кольцо стопорное промежуточного вала 19198

№ 2 · 19198

1 × 25,03 ₽25,03 ₽
Шестерня привода промежуточного вала J70-1701056

№ 3 · J70-1701056

1 × 3 490,41 ₽3 490,41 ₽
Шестерня 6-ой передачи промежуточного вала J70-1701054

№ 4 · J70-1701054

1 × 4 015,85 ₽4 015,85 ₽
Шестерня 4-ой передачи промежуточного вала J70-1701053

№ 5 · J70-1701053

1 × 2 464,56 ₽2 464,56 ₽
Втулка промежуточного вала J70-1701050

№ 6 · J70-1701050

1 × 375,32 ₽375,32 ₽
Шестерня 3-ей передачи промежуточного вала J70-1701052

№ 7 · J70-1701052

1 × 1 814,01 ₽1 814,01 ₽
Шпонка промежуточного вала J70-1701055

№ 8 · J70-1701055

1 × 125,11 ₽125,11 ₽
Палец цилиндрический упругий 5х14 Q5280514

№ 9 · Q5280514

1 × 12,52 ₽12,52 ₽
Шпонка полукруглая X-6-E

№ 10 · X-6-E

1 × 62,56 ₽62,56 ₽
Вал промежуточный 6J76T-1701048

№ 11 · 6J76T-1701048

1 × 5 004,17 ₽5 004,17 ₽
Подшипник промежуточного вала NUP310ENV-C3

№ 12 · NUP310ENV-C3

1 × 2 036,93 ₽2 036,93 ₽
Позиции этой схемы — 12 поз. на 21 102,87 ₽

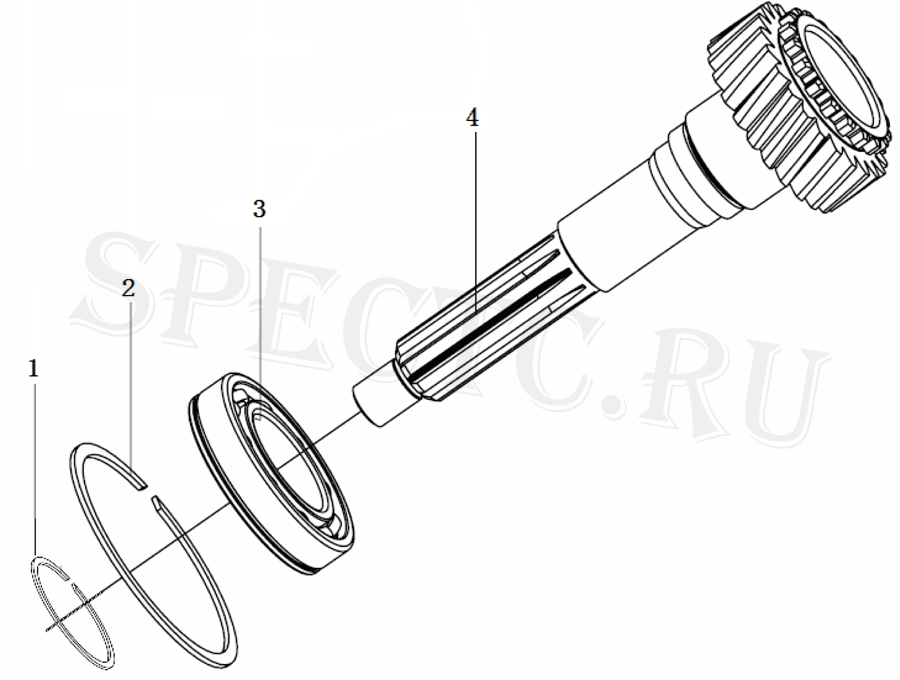

Кольцо стопорное первичного вала малое Q43160

№ 1 · Q43160

1 × 37,54 ₽37,54 ₽
Кольцо стопорное первичного вала Q433130

№ 2 · Q433130

1 × 75,07 ₽75,07 ₽
Подшипник первичного вала 6312ZNBGB-T276-94

№ 3 · 6312ZNBGB-T276-94

1 × 1 451,21 ₽1 451,21 ₽
Вал первичный J70-1701030-4

№ 4 · J70-1701030-4

1 × 4 128,44 ₽4 128,44 ₽
Позиции этой схемы — 4 поз. на 5 692,26 ₽

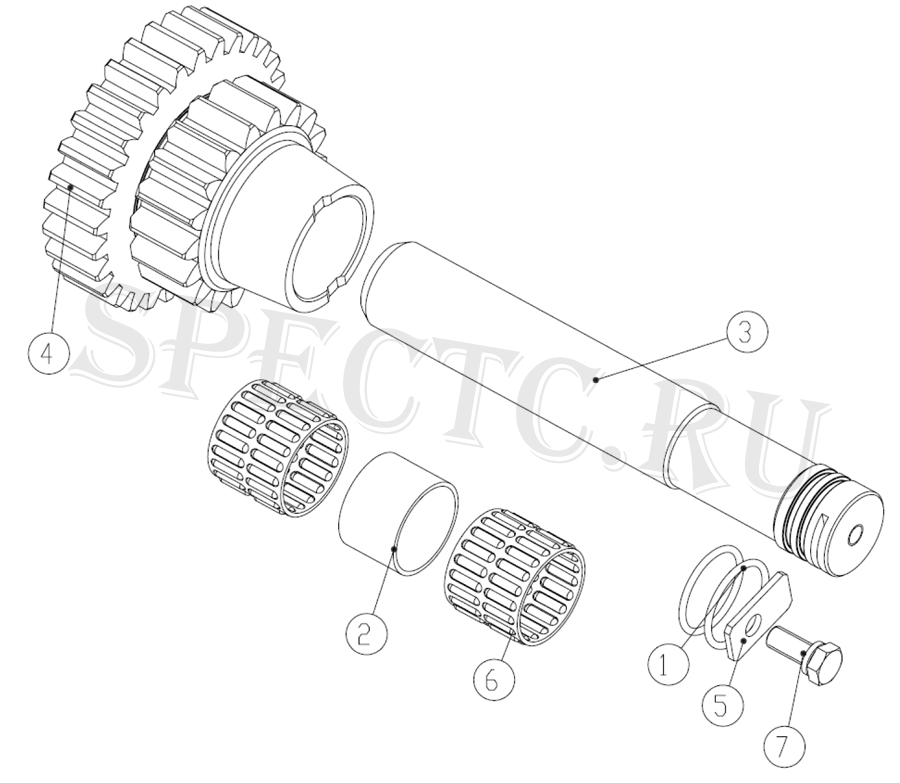

Кольцо уплотнительное фланца GB3452_1-2005-41_2X5_3

№ 1 · GB3452.1-2005-41.2X5.3

2 × 187,66 ₽375,32 ₽
Втулка упорная промежуточной шестерни заднего хода 6J80T-1701081

№ 2 · 6J80T-1701081

1 × 312,77 ₽312,77 ₽
Промежуточный валик заднего хода 6J80T-1701083

№ 3 · 6J80T-1701083

1 × 750,63 ₽750,63 ₽
Шестерня заднего хода промежуточная J70-1701082

№ 4 · J70-1701082

1 × 3 265,22 ₽3 265,22 ₽
Контрпластина валика шестерни заднего хода J80-1701084

№ 5 · J80-1701084

1 × 62,56 ₽62,56 ₽
Подшипник игольчатый промежуточного вала заднего хода KK404840

№ 6 · KK404840

2 × 250,21 ₽500,42 ₽
Болт Q1421020

№ 7 · Q1421020

1 × 12,52 ₽12,52 ₽
Позиции этой схемы — 7 поз. на 5 279,44 ₽

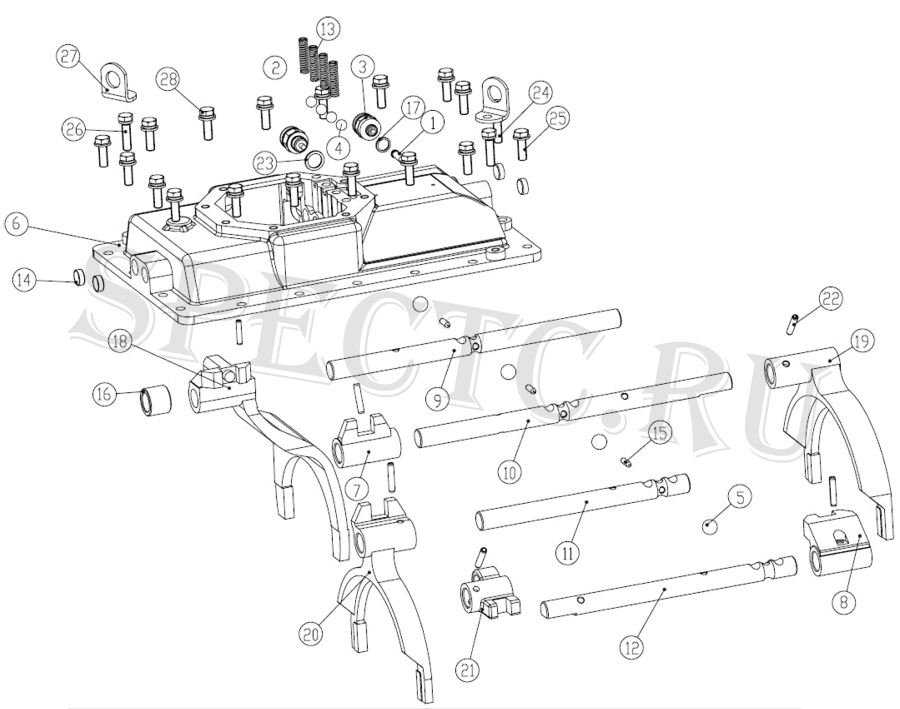

Пусковой палец переключателя 15899

№ 1 · 15899

1 × 62,56 ₽62,56 ₽
Датчик нейтрального положения выбора передач 0041KS

№ 2 · 0041KS

1 × 562,97 ₽562,97 ₽
Датчик включения заднего хода 0068DS

№ 3 · 0068DS

1 × 562,97 ₽562,97 ₽
Шарик стальной 10G100BGB-T308

№ 4 · 10.0G100bGB-T308

4 × 12,52 ₽50,08 ₽
Шарик механизма переключения передач 15_00G100BGB-T308

№ 5 · 15.0G100bGB-T308

4 × 30,00 ₽120,00 ₽
Крышка верхняя 6J80T-1702015-1

№ 6 · 6J80T-1702015-1

1 × 4 053,38 ₽4 053,38 ₽
Головка включения 1-й и 2-й передачи 6J80T-1702058

№ 7 · 6J80T-1702058

1 × 500,42 ₽500,42 ₽
Головка включения 5-й и 6-й передачи 6J80T-1702059-1

№ 8 · 6J80T-1702059-1

1 × 638,04 ₽638,04 ₽
Шток вилки заднего хода 6J80T-1702064-1

№ 9 · 6J80T-1702064-1

1 × 500,42 ₽500,42 ₽
Шток вилки переключения 1-ой и 2-ой передачи 6J80T-1702065

№ 10 · 6J80T-1702065

1 × 512,93 ₽512,93 ₽
Шток вилки переключения 3-ей и 4-ой передачи 6J80T-1702066

№ 11 · 6J80T-1702066

1 × 437,87 ₽437,87 ₽
Шток вилки переключения 5-ой и 6-ой передачи 6J80T-1702067

№ 12 · 6J80T-1702067

1 × 500,42 ₽500,42 ₽
Пружина штока переключения передач 6J80T-1702080-3

№ 13 · 6J80T-1702080-3

4 × 112,60 ₽450,40 ₽
Заглушка штока 6J80T-1702081

№ 14 · 6J80T-1702081

4 × 50,05 ₽200,20 ₽
Блокирующий штифт 6J80T-1702082

№ 15 · 6J80T-1702082

3 × 50,05 ₽150,15 ₽
Втулка штока вилки заднего хода 6J80T-1702083

№ 16 · 6J80T-1702083

1 × 212,68 ₽212,68 ₽
Шайба C03015

№ 17 · C03015

1 × 12,52 ₽12,52 ₽
Вилка переключения 1-ой и 2-ой передачи J70-1702055

№ 19 · J70-1702055

1 × 1 763,97 ₽1 763,97 ₽
Вилка переключения 3-ей и 4-ой передачи J70-1702056

№ 20 · J70-1702056

1 × 1 751,46 ₽1 751,46 ₽
Головка вилки переключения 5-ой и 6-ой передачи J70-1702068

№ 21 · J70-1702068

1 × 688,08 ₽688,08 ₽
Болт Q1421040

№ 24 · Q1421040

1 × 25,03 ₽25,03 ₽
Болт Q1421035

№ 26 · Q1421035

2 × 25,03 ₽50,06 ₽
Болт Q1461032

№ 28 · Q1461032

13 × 25,03 ₽325,39 ₽
Позиции этой схемы — 23 поз. на 14 132,00 ₽

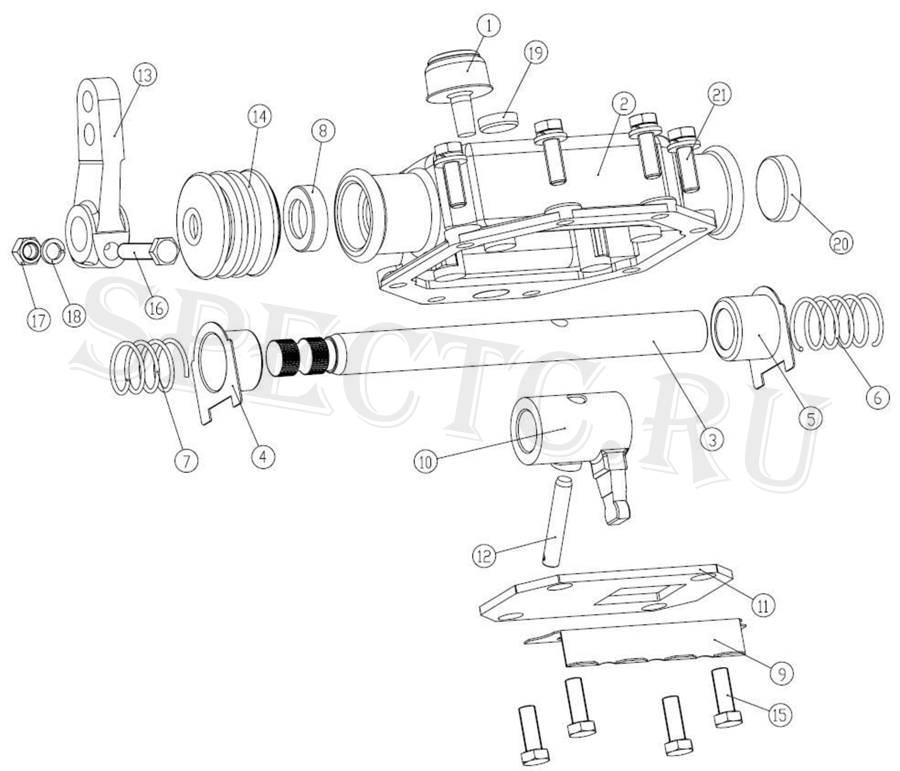

Пробка сапуна 15276

№ 1 · 15276

1 × 125,11 ₽125,11 ₽
Корпус механизма управления переключением передач 6J80T-1703015-1

№ 2 · 6J80T-1703015-1

1 × 2 276,90 ₽2 276,90 ₽
Вал механизма управления переключением передач 6J80T-1703017-1

№ 3 · 6J80T-1703017-1

1 × 750,63 ₽750,63 ₽
Пружинная прокладка 6J80T-1703030

№ 4 · 6J80T-1703030

1 × 100,09 ₽100,09 ₽
Пружинная прокладка 6J80T-1703030-1

№ 5 · 6J80T-1703030-1

1 × 100,09 ₽100,09 ₽
Пружина 6J80T-1703031-1

№ 6 · 6J80T-1703031-1

1 × 125,11 ₽125,11 ₽
Пружина 6J80T-1703031-2

№ 7 · 6J80T-1703031-2

1 × 125,11 ₽125,11 ₽
Манжета валика переключения передач 6J80T-1703034

№ 8 · 6J80T-1703034

1 × 150,13 ₽150,13 ₽
Масляная перегородка 6J80T-1703037

№ 9 · 6J80T-1703037

1 × 100,09 ₽100,09 ₽
Рычаг переключения передач 6J80T-1703041-1

№ 1 0 · 6J80T-1703041-1

1 × 1 125,94 ₽1 125,94 ₽
Крышка 6J80T-1703051

№ 11 · 6J80T-1703051

1 × 250,21 ₽250,21 ₽
Палец цилиндрический C03030

№ 12 · C03030

1 × 37,54 ₽37,54 ₽
Рычаг валика переключения передач F96035-17

№ 13 · F96035-17

1 × 437,87 ₽437,87 ₽
Втулка (пыльник) F99669

№ 14 · F99669

1 × 87,58 ₽87,58 ₽
Болт Q151B1022

№ 15 · Q151B1022

4 × 12,52 ₽50,08 ₽
Болт рычага переключения передач Q151B1050M

№ 16 · Q151B1050M

1 × 12,52 ₽12,52 ₽
Гайка Q341B10

№ 17 · Q341B10

1 × 12,52 ₽12,52 ₽
Шайба пружинная Q40310

№ 18 · Q40310

1 × 12,52 ₽12,52 ₽
Заглушка механизма управления Q72224

№ 19 · Q72224

1 × 25,03 ₽25,03 ₽
Заглушка Q72240

№ 20 · Q72240

1 × 75,07 ₽75,07 ₽
Позиции этой схемы — 20 поз. на 5 980,14 ₽
Шестерня КОМ ведущая QC45B-4211105

№ 3 · QC45B-4211105

1 × 2 376,98 ₽2 376,98 ₽
Болт Q1421090

№ 18 · Q1421090

3 × 50,05 ₽150,15 ₽
Болт Q1421038

№ 20 · Q1421038

4 × 25,03 ₽100,12 ₽
Сальник КОМ QC45-4211220

№ 22 · QC45-4211220

1 × 1 251,05 ₽1 251,05 ₽
Датчик включения КОМ JK942K

№ 24 · JK942K

1 × 688,08 ₽688,08 ₽
Фланец выходной КОМ QC45-4211204

№ 28 · QC45-4211204

1 × 4 053,38 ₽4 053,38 ₽
Подшипник КОМ 32208

№ 35 · 32208

1 × 1 376,15 ₽1 376,15 ₽
Болт Q1421025

№ 39 · Q1421025

4 × 25,03 ₽100,12 ₽
Болт Q1421235

№ 52 · Q1421235

8 × 37,54 ₽300,32 ₽
Цилиндрический штифт Q5211026

№ 53 · Q5211026

1 × 25,03 ₽25,03 ₽
Крышка заднего подшипника QC65F-4211205

№ 54 · QC65F-4211205

1 × 1 951,63 ₽1 951,63 ₽
Позиции этой схемы — 11 поз. на 12 373,01 ₽
Весь узел целиком — 143 поз. на 195 804,98 ₽

Подробное описание

Коробка передач 6J76T+QC45B-G12116 производится на совместном Китайско-Белорусском предприятии Фаст Трансмишэн Европа, поставляется на сборочный конвейер Минского Автомобильного Завода

Коробка передач 6J76T+QC45B-G12116 комплектуется коробкой отбора мощности QC45B-BF1-001 с выходом под карданную передачу

Гарантийный срок эксплуатации 6 месяцев.

Применяемость: МАЗ-457043-342-716 с двигателем ММЗ Д-245.30Е3

Тип коробки передачПолностью синхронизированная 6-ступенчатая
Максимальный входной крутящий момент, Н.м700
Передаточные числа1 пер.-7.31, 2 пер.-4.21, 3 пер.-2.50, 4 пер.-1.57, 5 пер.-1.00, 6-пер.-0.84, зад. ход.-7.20
Вес, кг215
Длинна, мм720,00

Каталог запасных частей КПП 6J76T+QC45B-G12116

Корпус сцепления и коробки передач в сборе КПП 6J76T+QC45B-G12116

№Каталожный номерНаименованиеКол-во
1Q1421035MБолт6
26J80T-1701040-1Крышка подшипника первичного вала1
3F91410Манжета первичного вала1
4Q1421645Болт6
56J80T-1601015-1Картер муфты сцепления1
6JS180-1601016-2Крышка ручного люка1
7J82-1601020-2Крышка смотрового отверстия2
8Q1420812Болт4
96J80T-1701065Передняя герметичная крышка промежуточного вала1
106J80T-1601016Прокладка картера сцепления1
11Q1421232Болт1
12J80A-1701020-1Крышка люка отбора мощности1
13J80A-1701021-1Прокладка люка КОМ1
14Q1421232MБолт7
156JS160T-1709588-1Кольцо уплотнительное пробки2
165DS50T-1701085Масляная заглушка с магнитом2
176JS160T-1709587-1Заглушка1
186J80T-1701023Прокладка крышки люка шестерни заднего хода1
196J80T-1701022Крышка люка шестерни заднего хода1
20Q1461020Болт8
216J80T-1701156Прокладка задней крышки подшипника вторичного вала1
22Q433110Кольцо стопорное1
236J80T-1701058Плоская прокладка1
2416723Кольцо стопорное1
25J70-1701155-1Крышка вторичного вала1
26Q1421032Болт5
27Q1421035MБолт6
28J90-1701170Гайка с фланцем вторичного вала1
29J80-1701157Плоская прокладка1
30J80I-1701159-4Фланец1
31Q72318Кольцо уплотнительное датчика1
32Q617B18Пробка1
33J80-1701161Манжета вторичного вала1
34J70-1701157-1Ротор спидометра1
35Q433120Кольцо стопорное1
36192311EПодшипник выходного вала1
37J70-1701160Пылезащитный колпачок1
38J70-1702016Прокладка верхней крышки1
39J120-1702048-1Стопорный винт2
40Q72324Уплотнительное кольцо2
41J70-1702057-2Вилка переключения 5-й и 6-й передач1
426J80T-1702085-1Вкладыш вилки переключения 5-й и 6-й передач2
43J70-1701015-1Картер КПП1
446J80T-1701042Прокладка крышки подшипника первичного вала1

Вал вторичный в сборе КПП 6J76T+QC45B-G12116

№Каталожный номерНаименованиеКол-во
1Q43130Кольцо стопорное1
2RN606X3-7Подшипник вторичного вала1
3J85-1701122Кольцо стопорное вторичного вала1
4J70-1701150Синхронизатор 5-й и 6-й передач1
5J70-1701114Шестерня 6-й передачи вторичного вала1
6K485417Подшипник игольчатый вторичного вала1
7K485425Подшипник игольчатый вторичного вала1
8J70-1701123Кольцо стопорное1
9J70-1701122Шайба шестерни 4-й передачи вторичного вала1
10K727817Подшипник игольчатый вторичного вала2
11J70-1701118Опора подшипника шестерни 4-й передачи вторичного вала1
12J70-1701113Шестерня 4-й передачи вторичного вала1
13J70-1701140Синхронизатор 3-й и 4-й передачи вторичного вала1
14J70-1701112Шестерня 3-й передачи вторичного вала1
15K727820Подшипник игольчатый вторичного вала2
166J80T-1701108Муфта заднего хода вторичного вала1
17K788536Подшипник игольчатый вторичного вала1
18J70-1701107Шестерня заднего хода вторичного вала1
19J70-1701121Шайба шестерни 2-й передачи вторичного вала1
206J80T-1701116Опора шестерни 2-й передачи вторичного вала1
21J70-1701111Шестерня 2-й передачи вторичного вала1
22J70-1701130Синхронизатор 1-й и 2-й передач1
23J70-1701115Опора подшипника шестерни 1-й передачи вторичного вала1
24K/78X85X20.15Подшипник игольчатый вторичного вала1
256J76T-1701110Шестерня 1-й передачи вторичного вала1
26J70-1701120Отбойник шестерни задней передачи вторичного вала1
27J70-1701105Вал вторичный1
285.00G100BGB-T308Шарик стальной2

Вал промежуточный в сборе КПП 6J76T+QC45B-G12116

№Каталожный номерНаименованиеКол-во
1NJ310EV/C3Подшипник промежуточного вала1
219198Кольцо стопорное1
3J70-1701056Шестерня привода промежуточного вала1
4J70-1701054Шестерня 6-й передачи промежуточного вала1
5J70-1701053Шестерня 4-й передачи промежуточного вала1
6J70-1701050Втулка распорная промежуточного вала1
7J70-1701052Шестерня 3-й передачи промежуточного вала1
8J70-1701055Шпонка промежуточного вала1
9Q5280514Палец цилиндрический упругий1
10X-6-EШпонка полукруглая1
116J76T-1701048Вал промежуточный1
12NUP310ENV/C3Подшипник промежуточного вала1

Вал первичный КПП 6J76T+QC45B-G12116

№Каталожный номерНаименованиеКол-во
1Q43160Кольцо стопорное первичного вала малое1
2Q433130Кольцо стопорное первичного вала1
36312ZNBПодшипник первичного вала1
4J70-1701030-4Вал первичный1

Вал промежуточный заднего хода в сборе КПП 6J76T+QC45B-G12116

№Каталожный номерНаименованиеКол-во
1GB3452_1-35_5X2_65Кольцо уплотнительное фланца2
26J80T-1701081Втулка упорная промежуточной шестерни заднего хода1
36J80T-1701083Промежуточный валик заднего хода1
4J70-1701082Шестерня заднего хода промежуточная1
5J80-1701084Контрпластина валика шестерни заднего хода1
6KK404840Подшипник игольчатый промежуточного валика заднего хода2
7Q1421020Болт1

Крышка верхняя КПП 6J76T+QC45B-G12116

№Каталожный номерНаименованиеКол-во
115899Пусковой палец переключателя1
20041KSДатчик нейтрального положения выбора передач1
30068DSДатчик заднего хода1
410G100BGB-T308Шарик стальной4
515_00G100BGB-T308Шарик стальной4
66J80T-1702015-1Крышка верхняя1
76J80T-1702058Головка включения 1-й и 2-й передач1
86J80T-1702059-1Головка включения 5-й и 6-й передач1
96J80T-1702064-1Шток вилки заднего хода1
106J80T-1702065Шток вилки переключения 1-й и 2-й передач1
116J80T-1702066Шток вилки переключения 3-й и 4-й передач1
126J80T-1702067Шток вилки переключения 5-й и 6-й передач1
136J80T-1702080Пружина штока переключения передач4
146J80T-1702081Заглушка4
156J80T-1702082Блокирующий штифт3
166J80T-1702083Втулка штока вилки заднего хода1
17C03015Шайба1
18J70-1702060-1Вилка переключения заднего хода в сборе1
19J70-1702055Вилка переключения 1-й и 2-й передач1
20J70-1702056Вилка переключения 3-й и 4-й передач1
21J70-1702068Головка вилки переключения 5-й и 6-й передач1
22Q5280630Штифт вилки переключения передач6
23Q72318Кольцо уплотнительное датчика1
24Q1421040Болт1
25GB27-88-M10X30Болт2
26Q1421035Болт2
2720815Транспортировочная пластина2
28Q1461032Болт13

Механизм управления переключением передач КПП 6J76T+QC45B-G12116

№Каталожный номерНаименованиеКол-во
115276Пробка сапуна1
26J80T-1703015-1Корпус механизма управления переключением передач1
36J80T-1703017-1Вал механизма управления переключением передач1
46J80T-1703030Пружинная прокладка1
56J80T-1703030-1Пружинная прокладка1
66J80T-1703031-1Пружина1
76J80T-1703031-2Пружина1
86J80T-1703034Манжета валика переключения передач1
96J80T-1703037Масляная перегородка1
106J80T-1703041-1Рычаг переключения передач1
116J80T-1703051Крышка1
12C03030Палец цилиндрический1
13F96035-17Рычаг валика переключения передач1
14F99669Пыльник1
15Q151B1022Болт4
16Q151B1050Болт рычага переключения передач1
17Q341B10Гайка1
18Q40310Шайба пружинная1
19Q72224Заглушка механизма управления1
20Q72240Заглушка механизма управления1
21Q1461032Болт8

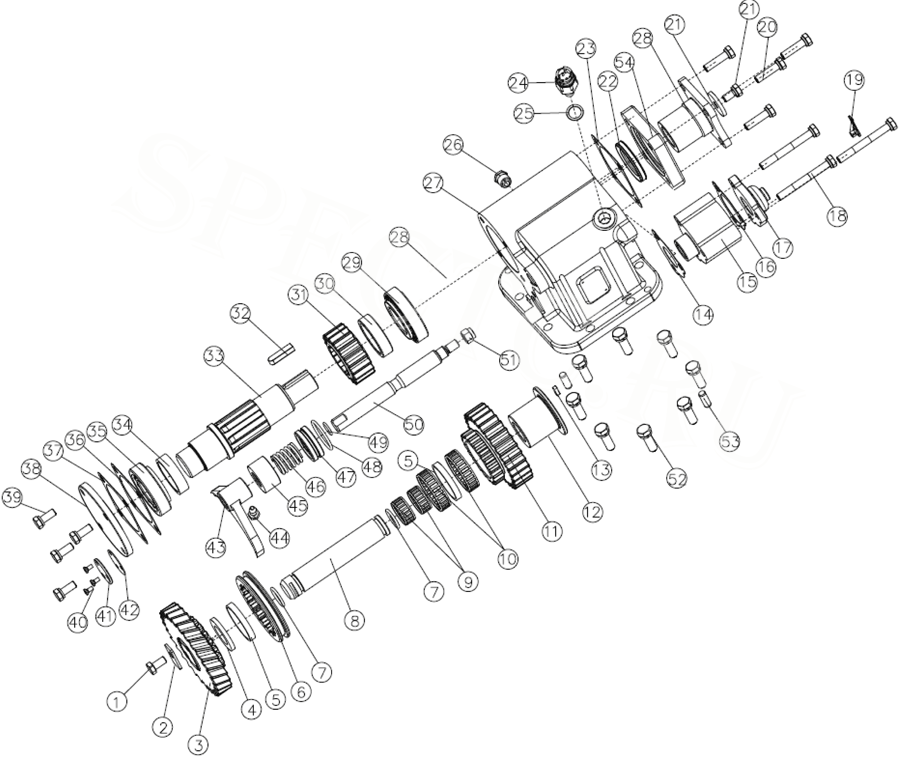

Коробка отбора мощности QC45B-BF1-001

№Каталожный номерНаименованиеКол-во
1Q1421020Болт1
2J80-1701084Контрпластина1
3QC45B-4211105Шестерня ведущая КОМ1
4QC65B-4211110Шайба упорная1
5QC65-4211107Втулка распорная2
6QC65-4211302Муфта переключения КОМ1
7J80-1701089Кольцо уплотнительное2
8QC65-4211108Вал1
99245-32Подшипник игольчатый2
10K-55X63X17Подшипник игольчатый2
11QC45A-4211106Входная шестерня1
12QC65B-4211109Опора подшипника1
13GB1096-79-C5X15Шпонка1
14QH70-4211307Прокладка цилиндра1
15QC45-4211306Корпус цилиндра1
16QH70-4211303Прокладка крышки цилиндра1
17QC45-4211304-2Крышка цилиндра1
18Q1421090Болт3
1954010Пробка1
20Q1421038Болт4
21Q1421020Болт1
22QC45-4211220Сальник КОМ1
23QC65-4211208Прокладка крышки подшипника1
24JK942KДатчик включения КОМ1
25X11511Шайба уплотнительная1
26Q62203Пробка1
27QC45-4211101Корпус КОМ1
28QC45-4211204Фланец выходной КОМ1
2932209GB-T297-94Подшипник роликовый1
30QC65B-4211210Шайба распорная1
31QC45A-4211202Шестерня ведомая1
32GB1096-79-C10X40Шпонка1
33QC45-4211201Вал выходной1
34QC45-4211206Втулка распорная1
3532208Подшипник КОМ1
36QH70-4211208Прокладка1
37QH70-4211203-2Прокладка регулировочная1
38QC45-4211207Крышка подшипника1
39Q1421025Болт4
40Q2540512Винт3
41QH70-4211309Крышка1
42QH70-4211308Прокладка крышки1
43QC65-4211301Вилка включения КОМ1
44J80-1702083Винт стопорный1
45QCZ50-4211310Втулка распорная1
46QL40B-4211311BПружина возвратная1
47QC45-4211311Поршень1
48QC45-4211300-1Кольцо уплотнительное1
49QH50-4211300Кольцо уплотнительное1
50QC45-4211305 Вал поршня
51Q32812Гайка1
52Q1421235Болт8
53Q5211026Цилиндрический штифт1
54QC65F-4211205Крышка заднего подшипника1
