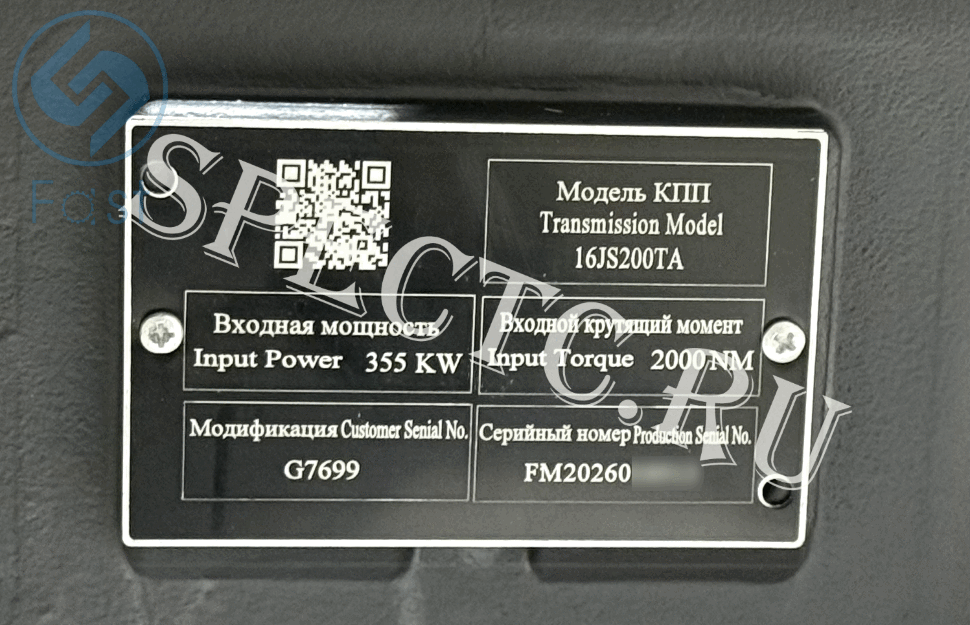

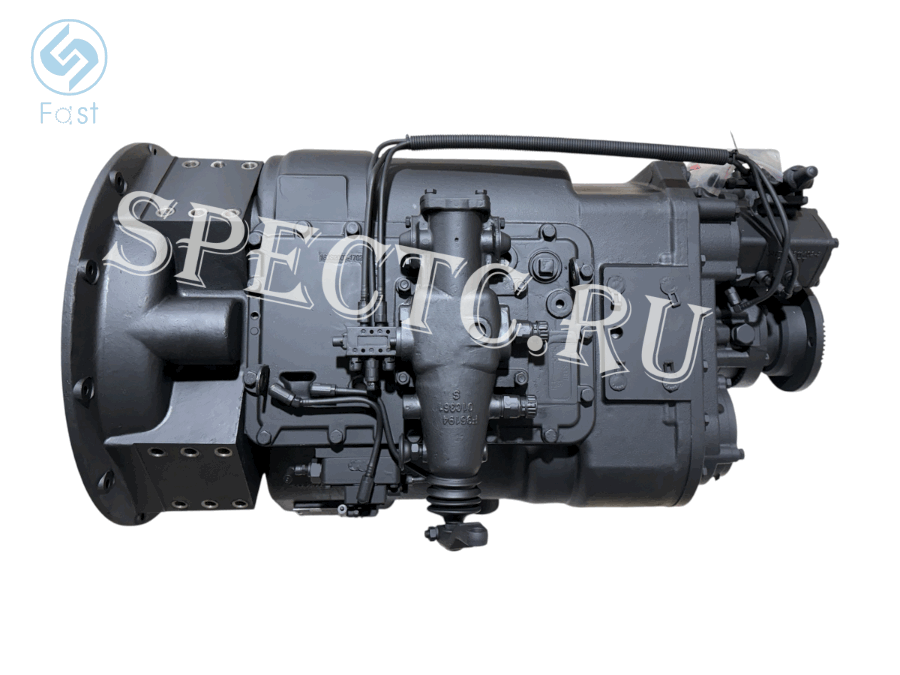

Коробка передач МАЗ 16JS200TA+QH50-G7699

Коробка передач МАЗ 16JS200TA+QH50-G7699

0
475 800,00 ₽/шт

Артикул: 16JS200TA+QH50-G7699

Описание

16JS200TA+QH50-G7699

Количество:
шт

В наличии — 10 шт

Характеристики

ПроизводительООО "Фаст Трансмишэн Европа"
СтранаБелоруссия
Применяемость
МАЗ

Запчасти

195 поз. по 14 схемам — можно заказать по отдельности или комплектом

К этой схеме запчасти пока не привязаны.

К этой схеме запчасти пока не привязаны.

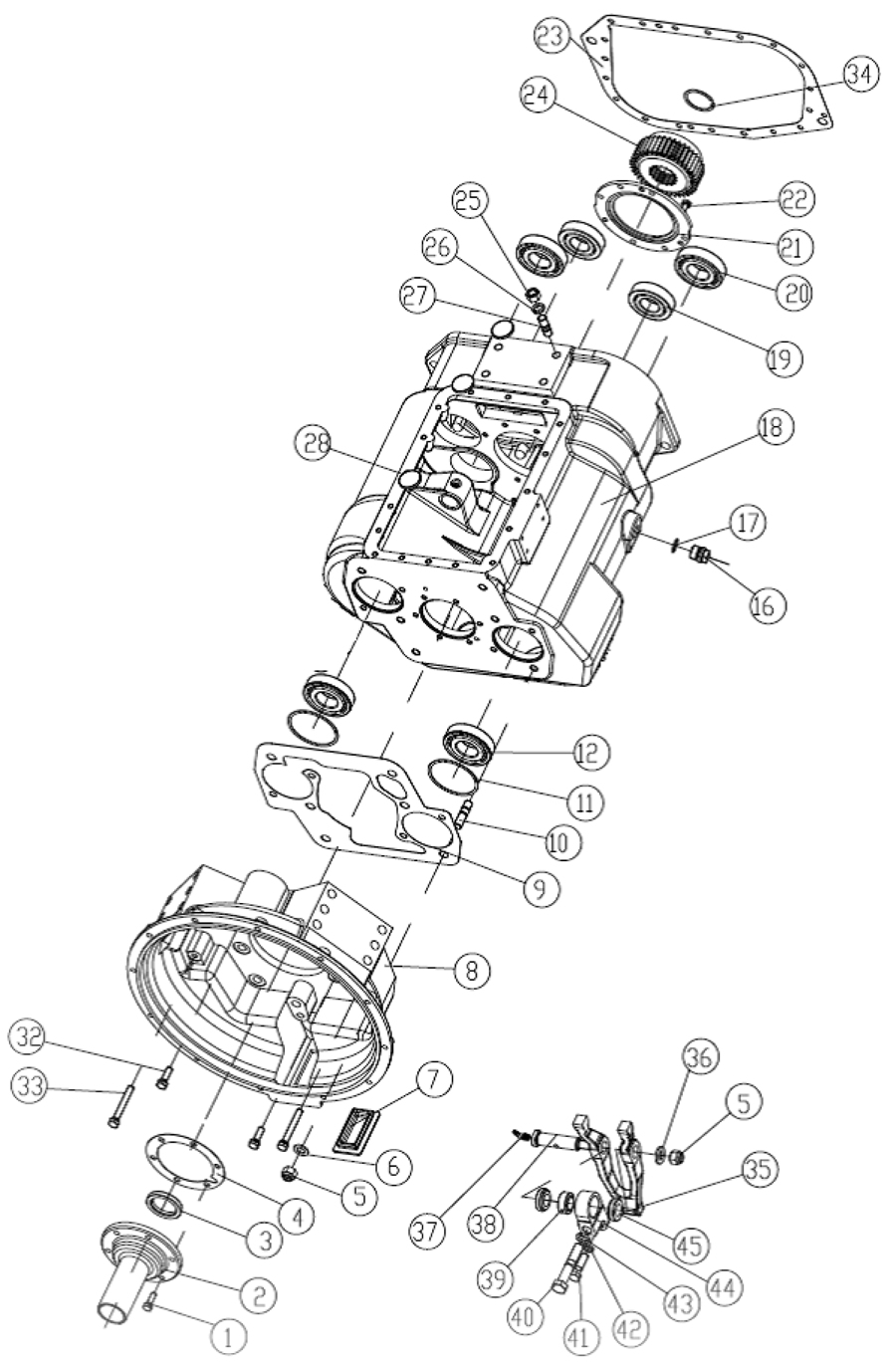

Болт крышки первичного вала Q1421032M

№ 1 · Q1421032M

6 × 25,03 ₽150,18 ₽
Крышка подшипника первичного вала JS180A-1701040

№ 2 · JS180A-1701040

1 × 1 951,63 ₽1 951,63 ₽
Манжета вала первичного F500A-1802191

№ 3 · F500A-1802191

1 × 350,30 ₽350,30 ₽
Прокладка крышки подшипника первичного вала 14311

№ 4 · 14311

1 × 137,62 ₽137,62 ₽
Гайка GB889.2-2000-M16X1.5

№ 5 · GB889.2-2000-M16X1.5

7 × 37,54 ₽262,78 ₽
Плоская шайба Q40116

№ 6 · Q40116

6 × 12,52 ₽75,12 ₽
Крышка ручного люка JS180-1601016-2

№ 7 · JS180-1601016-2

1 × 150,13 ₽150,13 ₽
Картер муфты сцепления 15410-29

№ 8 · 15410-29

1 × 13 448,70 ₽13 448,70 ₽
Прокладка корпуса муфты 20822

№ 9 · 20822

1 × 450,38 ₽450,38 ₽
Шпилька картера КПП C01056

№ 10 · C01056

6 × 101,00 ₽606,00 ₽
Кольцо стопорное промежуточного вала C01021

№ 11 · C01021

2 × 50,05 ₽100,10 ₽
Подшипник роликовый с проточкой 192309E

№ 12 · 192309Е

2 × 1 040,00 ₽2 080,00 ₽
Заглушка 6JS160T-1709587-1

№ 16 · 6JS160T-1709587-1

2 × 75,07 ₽150,14 ₽
Уплотнительное кольцо пробки 6JS160T-1709588-1

№ 17 · 6JS160T-1709588-1

2 × 25,03 ₽50,06 ₽
Картер 12JS160T-1701015-9

№ 18 · 12JS160T-1701015-9

1 × 31 150,93 ₽31 150,93 ₽
Подшипник промежуточного вала демультипликатора 42308E

№ 19 · 42308E

2 × 1 175,98 ₽2 351,96 ₽
Подшипник роликовый, без проточки (NCL309E) 102309E

№ 20 · 102309E

2 × 1 551,30 ₽3 102,60 ₽
Фланец фиксаторный подшипника демультипликатора JS220-1707031

№ 21 · JS220-1707031

1 × 875,73 ₽875,73 ₽
Болт фланца фиксаторного C09032

№ 22 · C09032

6 × 25,03 ₽150,18 ₽
Прокладка задней крышки 14335

№ 23 · 14335

1 × 575,48 ₽575,48 ₽
Шестерня ведущая демультипликатора 16JS200T-1707030

№ 24 · 16JS200T-1707030

1 × 9 507,92 ₽9 507,92 ₽
Гайка Q341B16

№ 25 · Q341B16

2 × 50,05 ₽100,10 ₽
Пружинная шайба Q40316

№ 26 · Q40316

2 × 12,52 ₽25,04 ₽
Шпилька Q1231630

№ 27 · Q1231630

2 × 50,05 ₽100,10 ₽
Магнит 14373

№ 28 · 14373

3 × 50,05 ₽150,15 ₽
Болт картера муфты сцепления Q1421238M

№ 32 · Q1421238M

2 × 37,54 ₽75,08 ₽
Болт Q1421290M

№ 33 · Q1421290M

2 × 62,56 ₽125,12 ₽
Кольцо стопорное 9JS200T-1701123

№ 34 · 9JS200T-1701123

1 × 72,91 ₽72,91 ₽
Вилка сцепления JS180-1601021-14

№ 35 · JS180-1601021-14

1 × 1 851,55 ₽1 851,55 ₽
Шайба JS180-1601022-1

№ 36 · JS180-1601022-1

1 × 12,52 ₽12,52 ₽
Маслёнка Q701B45

№ 37 · Q701B45

1 × 37,54 ₽37,54 ₽
Вал вилки сцепления JS180-1601023-4

№ 38 · JS180-1601023-4

1 × 562,97 ₽562,97 ₽
Подшипник вилки сцепления GE25ES

№ 39 · GE25ES

1 × 500,42 ₽500,42 ₽
Болт вилки сцепления Q151B18100

№ 40 · Q151B18100

1 × 175,15 ₽175,15 ₽
Болт вилки сцепления Q151B1450TF2

№ 41 · Q151B1450TF2

1 × 50,05 ₽50,05 ₽
Пружинная шайба Q40314

№ 42 · Q40314

1 × 12,52 ₽12,52 ₽
Пружинная шайба Q40318

№ 43 · Q40318

1 × 12,52 ₽12,52 ₽
Опора вилки сцепления JS180-1601024-10

№ 44 · JS180-1601024-10

1 × 688,08 ₽688,08 ₽
Втулка JS180-1601030-3

№ 45 · JS180-1601030-3

2 × 200,17 ₽400,34 ₽
Позиции этой схемы — 39 поз. на 72 630,10 ₽

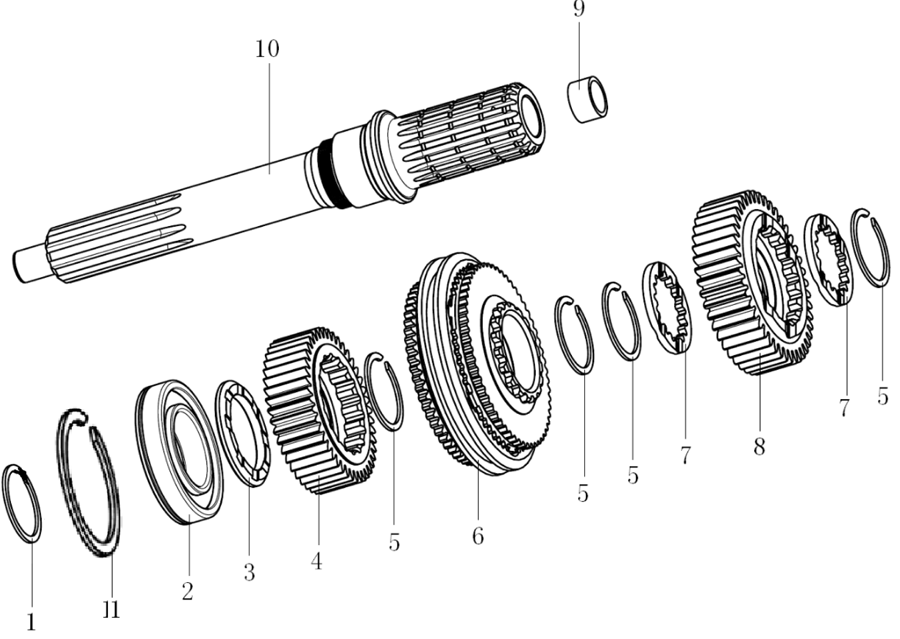

Гайка первичного вала JS180A-1701036

№ 1 · JS180A-1701036

1 × 187,66 ₽187,66 ₽
Подшипник первичного вала 150212K

№ 2 · 150212K

1 × 963,31 ₽963,31 ₽
Шайба первичного вала 16JS200T-1701036

№ 3 · 16JS200T-1701036

1 × 312,77 ₽312,77 ₽
Шестерня первичного вала 16JS200TA-1701032

№ 4 · 16JS200TA-1701032

1 × 3 515,43 ₽3 515,43 ₽
Кольцо стопорное 16763

№ 5 · 16763

4 × 37,54 ₽150,16 ₽
Синхронизатор переднего демультипликатора в сборе 16JS200T-1701040-3

№ 6 · 16JS200T-1701040-3

1 × 26 271,87 ₽26 271,87 ₽
Шлицевая шайба шестерни первичного вала 16JS200T-1701034

№ 7 · 16JS200T-1701034

2 × 312,77 ₽625,54 ₽
Шестерня первичного вала 16JS200T-1701031

№ 8 · 16JS200T-1701031

1 × 4 165,97 ₽4 165,97 ₽
Направляющая втулка вторичного вала JS125T-1701026

№ 9 · JS125T-1701026

1 × 50,05 ₽50,05 ₽
Вал первичный 16JS200T-1701030-3

№ 10 · 16JS200T-1701030-3

1 × 7 618,84 ₽7 618,84 ₽
Кольцо стопорное C01020

№ 11 · C01020

1 × 62,56 ₽62,56 ₽
Позиции этой схемы — 11 поз. на 43 924,16 ₽

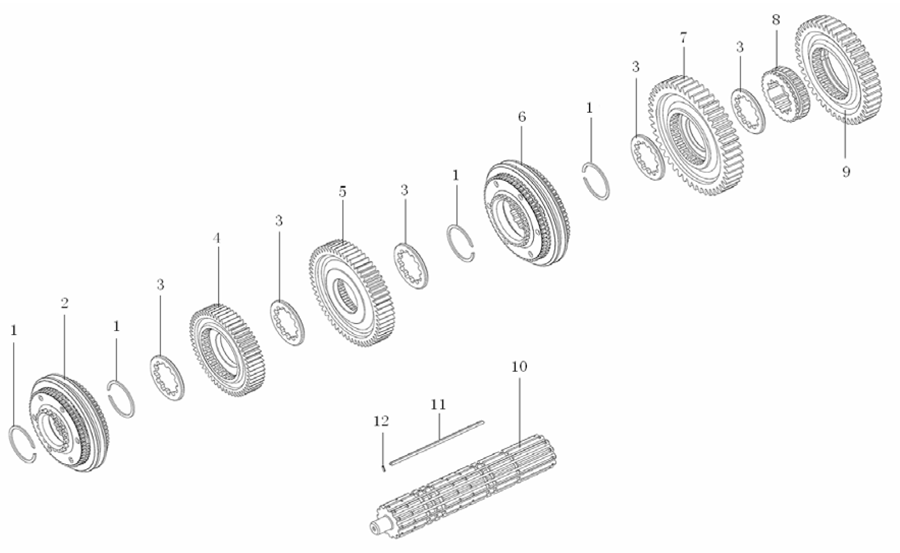

Синхронизатор 3-4 передачи 16JS200T-1701175

№ 2 · 16JS200T-1701175

1 × 22 143,43 ₽22 143,43 ₽
Прокладка шестерен вторичного вала 9JS200T-1701122

№ 3 · 9JS200T-1701122

5 × 250,21 ₽1 251,05 ₽
Шестерня 3-ей передачи вторичного вала 16JS200T-1701113

№ 4 · 16JS200T-1701113

1 × 4 378,65 ₽4 378,65 ₽
Шестерня 2-ой передачи вторичного вала 16JS200T-1701112

№ 5 · 16JS200T-1701112

1 × 8 131,77 ₽8 131,77 ₽
Синхронизатор 1-й и 2-й передачи вторичного вала 9JS200T-1701170

№ 6 · 9JS200T-1701170

1 × 22 406,15 ₽22 406,15 ₽
Шестерня 1-ой передачи вторичного вала 16JS200T-1701111

№ 7 · 16JS200T-1701111

1 × 7 231,02 ₽7 231,02 ₽
Скользящая муфта 16JS200T-1701108

№ 8 · 16JS200T-1701108

1 × 2 814,85 ₽2 814,85 ₽
Шестерня задней передачи вторичного вала 16JS200T-1701110

№ 9 · 16JS200T-1701110

1 × 4 553,79 ₽4 553,79 ₽
Вал вторичный 16JS200T-1701105

№ 10 · 16JS200T-1701105

1 × 6 467,89 ₽6 467,89 ₽
Шпонка вторичного вала 16JS200T-1701121

№ 11 · 16JS200T-1701121

1 × 175,15 ₽175,15 ₽
Палец цилиндрический упругий 3х10 Q5280310 (GB879-86)

№ 12 · Q5280310

1 × 12,52 ₽12,52 ₽
Позиции этой схемы — 11 поз. на 79 566,27 ₽

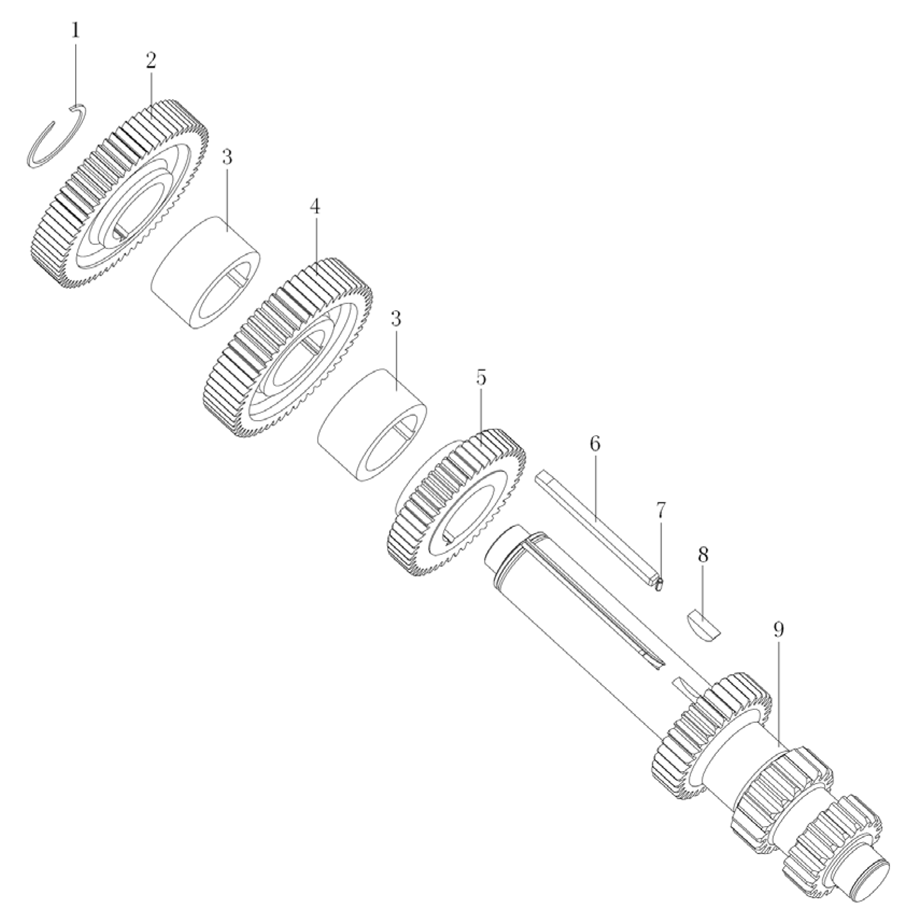

Кольцо стопорное промежуточного вала 19198

№ 1 · 19198

2 × 25,03 ₽50,06 ₽
Шестерня 16JS200TA-1701052

№ 2 · 16JS200TA-1701052

2 × 4 416,18 ₽8 832,36 ₽
Втулка распорная 12JS160T-1701057

№ 3 · 12JS160T-1701057

2 × 375,32 ₽750,64 ₽
Шестерня ведущая промежуточного вала 16JS200T-1701056

№ 4 · 16JS200T-1701056

2 × 8 181,81 ₽16 363,62 ₽
Шестерня 3-ей передачи промежуточного вала 16JS200T-1701050

№ 5 · 16JS200T-1701050

2 × 4 353,63 ₽8 707,26 ₽
Шпонка квадратная промежуточного вала 16JS200T-1701055

№ 6 · 16JS200T-1701055

2 × 150,13 ₽300,26 ₽
Палец цилиндрический упругий 5х14 Q5280514

№ 7 · Q5280514

2 × 12,52 ₽25,04 ₽
Шпонка полукруглая X-6-E

№ 8 · X-6-E

2 × 62,56 ₽125,12 ₽
Вал промежуточный 16JS200T-1701048

№ 9 · 16JS200T-1701048

2 × 18 140,10 ₽36 280,20 ₽
Позиции этой схемы — 9 поз. на 71 434,56 ₽

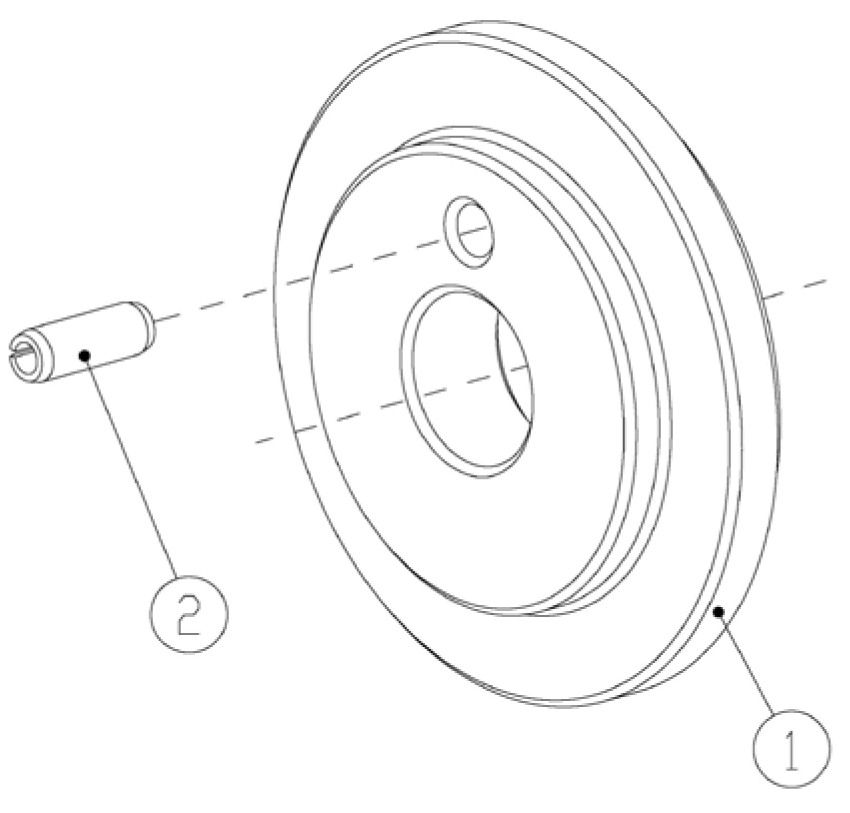

Отбойник промежуточного вала 19668

№ 1 · 19668

2 × 125,11 ₽250,22 ₽
Позиции этой схемы — 1 поз. на 250,22 ₽

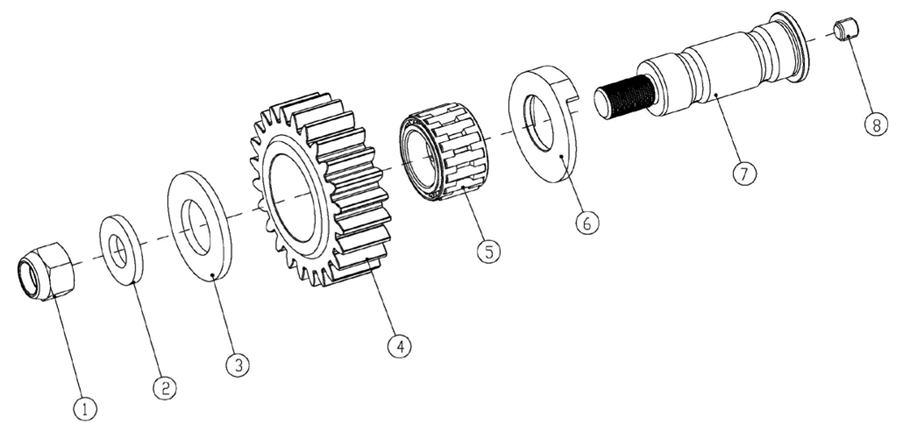

Гайка М20х1,5 вала заднего хода GB889.2-2000-M20X1.5

№ 1 · GB889.2-2000-M20X1.5

2 × 12,52 ₽25,04 ₽
Шайба стопорная промежуточного вала задней передачи JS220-1701088

№ 2 · JS220-1701088

2 × 100,09 ₽200,18 ₽
Шайба упорная подшипника JS220-1701087

№ 3 · JS220-1701087

2 × 137,62 ₽275,24 ₽
Шестерня промежуточная задней передачи 12JS160T-1701083

№ 4 · 12JS160T-1701083

2 × 1 651,38 ₽3 302,76 ₽
Подшипник роликовый DS100-1701085

№ 5 · DS100-1701085

2 × 813,18 ₽1 626,36 ₽
Шайба чашевидная вала задней передачи 12JS160T-1701084

№ 6 · 12JS160T-1701084

2 × 187,66 ₽375,32 ₽
Вал промежуточный заднего хода JS220-1701082

№ 7 · JS220-1701082

2 × 700,59 ₽1 401,18 ₽
Позиции этой схемы — 7 поз. на 7 206,08 ₽

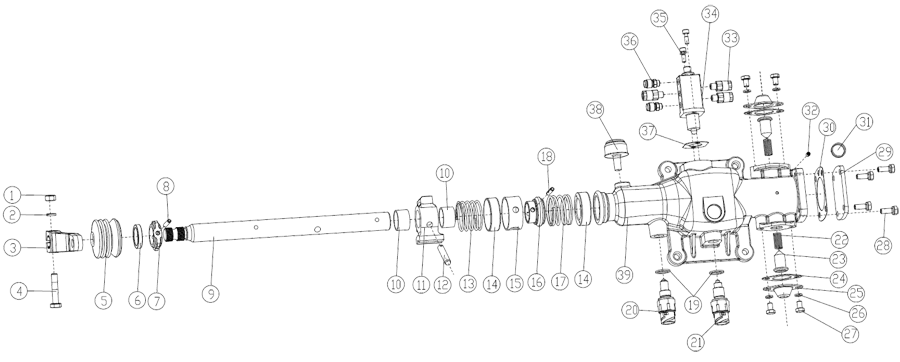

Механизм управления переключением передач A-C03001-13

№ 01 · A-C03001-13

1 × 13 611,33 ₽13 611,33 ₽
Болт рычага переключения передач Q151B1050M

№ 1 · Q151B1050M

1 × 12,52 ₽12,52 ₽
Рычаг валика переключения передач F96035-64

№ 3 · F96035-64

1 × 500,42 ₽500,42 ₽
Втулка (пыльник) F99669

№ 5 · F99669

1 × 87,58 ₽87,58 ₽
Манжета валика переключения передач F91444

№ 6 · F91444

1 × 187,66 ₽187,66 ₽
Блок управления переключением заднего хода F99681

№ 7 · F99681

1 × 250,21 ₽250,21 ₽
Штифт блока управления переключением задней передачи C09035

№ 8 · C09035

1 × 25,03 ₽25,03 ₽
Валик механизма управления переключением передач F99679

№ 9 · F99679

1 × 1 000,84 ₽1 000,84 ₽
Втулка механизма управления переключением передач F91345

№ 10 · F91345

2 × 75,07 ₽150,14 ₽
Держатель F99585

№ 11 · F99585

1 × 500,42 ₽500,42 ₽
Палец цилиндрический C03030

№ 12 · C03030

1 × 37,54 ₽37,54 ₽
Пружина F99983

№ 13 · F99983

1 × 125,11 ₽125,11 ₽
Опора пружины F99673

№ 14 · F99673

2 × 150,13 ₽300,26 ₽
Втулка пружинная F99674

№ 15 · F99674

1 × 187,66 ₽187,66 ₽
Фиксирующее кольцо F99675

№ 16 · F99675

1 × 350,30 ₽350,30 ₽
Пружина F96036

№ 17 · F96036

1 × 125,11 ₽125,11 ₽
Кольцо уплотнительное датчика Q72318

№ 19 · Q72318

2 × 37,54 ₽75,08 ₽
Датчик включения заднего хода 0068DS-1

№ 20 · 0068DS-1

1 × 613,02 ₽613,02 ₽
Датчик нейтрального положения выбора передач 990.12.71.0041-5

№ 21 · 990.12.71.0041-5

1 × 613,02 ₽613,02 ₽
Пружина F96037

№ 22 · F96037

2 × 45,00 ₽90,00 ₽
Палец фиксаторный F99670

№ 23 · F99670

2 × 100,09 ₽200,18 ₽
Прокладка F96140

№ 24 · F96140

2 × 37,54 ₽75,08 ₽
Крышка F96141

№ 25 · F96141

2 × 75,07 ₽150,14 ₽
Пружинная шайба Q40308

№ 26 · Q40308

4 × 12,52 ₽50,08 ₽
Болт Q1420822

№ 28 · Q1420822

4 × 12,52 ₽50,08 ₽
Крышка F99666

№ 29 · F99666

1 × 100,09 ₽100,09 ₽
Прокладка F99672

№ 30 · F99672

1 × 62,56 ₽62,56 ₽
Заглушка механизма управления Q72224

№ 31 · Q72224

1 × 25,03 ₽25,03 ₽
Стопорный винт C03004

№ 32 · C03004

1 × 12,52 ₽12,52 ₽
Фитинг прямой C01051

№ 33 · C01051

1 × 175,15 ₽175,15 ₽
Клапан воздушный двойной Н-образный F99660

№ 34 · F99660

1 × 1 438,70 ₽1 438,70 ₽
Внутренний шестигранный болт с пружинной шайбой QH50-4211313

№ 35 · QH50-4211313

2 × 25,03 ₽50,06 ₽
Сапун 7935

№ 36 · 7935

2 × 62,56 ₽125,12 ₽
Прокладка Н-образного клапана F91353

№ 37 · F91353

1 × 25,03 ₽25,03 ₽
Пробка сапуна 15276

№ 38 · 15276

1 × 125,11 ₽125,11 ₽
Корпус механизма управления F96194

№ 39 · F96194

1 × 4 278,57 ₽4 278,57 ₽
Позиции этой схемы — 36 поз. на 25 786,75 ₽

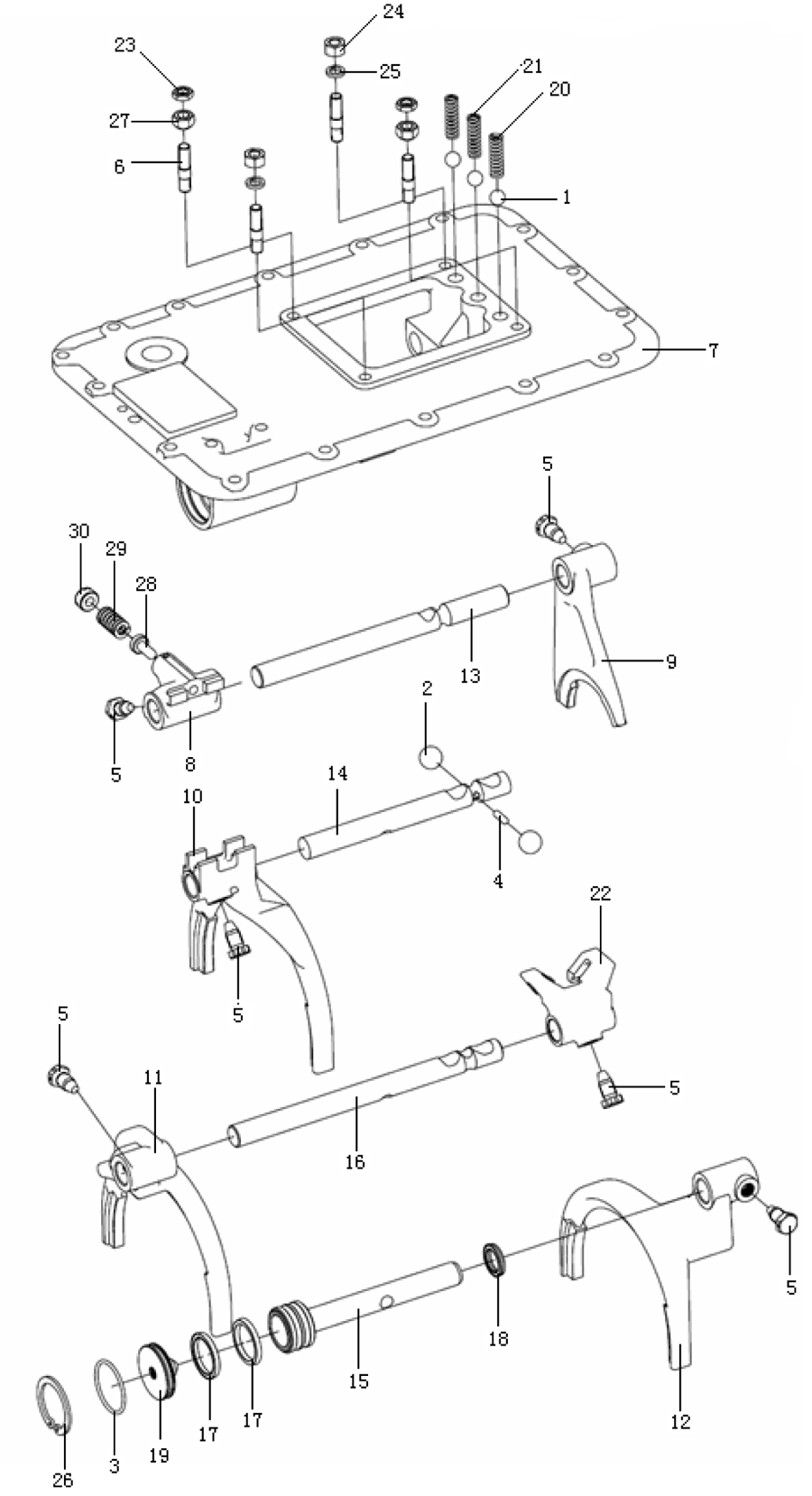

Шарик стальной 12.7G100BGB-T308

№ 1 · 12.7G100BGB-T308

3 × 25,03 ₽75,09 ₽
Шарик стальной 19.05G100BGB-T308

№ 2 · 19.05G100BGB-T308

2 × 25,03 ₽50,06 ₽
Кольцо уплотнительное 16JS200T-1702070

№ 3 · 16JS200T-1702070

2 × 112,60 ₽225,20 ₽
Болт стопорный вилки переключения передач 3220

№ 5 · 3220

6 × 25,03 ₽150,18 ₽
Шпилька 11066

№ 6 · 11066

4 × 25,03 ₽100,12 ₽
Крышка верхняя 16JS200T-1702015

№ 7 · 16JS200T-1702015

1 × 8 757,29 ₽8 757,29 ₽
Головка направляющая задней передачи 16JS200T-1702051

№ 8 · 16JS200T-1702051

1 × 675,57 ₽675,57 ₽
Вилка переключения задней передачи 16JS200T-1702055

№ 9 · 16JS200T-1702055

1 × 1 626,36 ₽1 626,36 ₽
Вилка переключения 1-ой и 2-ой передачи 16JS200T-1702056

№ 10 · 16JS200T-1702056

1 × 2 051,71 ₽2 051,71 ₽
Вилка переключения 3-ей и 4-ой передачи 16JS200T-1702057

№ 11 · 16JS200T-1702057

1 × 2 001,67 ₽2 001,67 ₽
Вилка переднего демультипликатора 16JS200T-1702058

№ 12 · 16JS200T-1702058

1 × 2 064,22 ₽2 064,22 ₽
Шток вилки переключения задней передачи 16JS200T-1702063

№ 13 · 16JS200T-1702063

1 × 475,40 ₽475,40 ₽
Шток вилки переключения 1, 2 передачи 16JS200T-1702064

№ 14 · 16JS200T-1702064

1 × 462,89 ₽462,89 ₽
Вал поршневой вилки 16JS200T-1702065

№ 15 · 16JS200T-1702065

1 × 813,18 ₽813,18 ₽
Шток вилки переключения 3-ей и 4-ой передачи 16JS200T-1702066

№ 16 · 16JS200T-1702066

1 × 500,42 ₽500,42 ₽
Шайба 16JS200T-1702067

№ 17 · 16JS200T-1702067

2 × 250,21 ₽500,42 ₽
Кольцо 16JS200T-1702068

№ 18 · 16JS200T-1702068

1 × 150,13 ₽150,13 ₽
Крышка 16JS200T-1702069

№ 19 · 16JS200T-1702069

1 × 250,21 ₽250,21 ₽
Пружина фиксаторов штоков F96084

№ 20 · F96084

1 × 75,07 ₽75,07 ₽
Пружина фиксаторов штоков F96085

№ 21 · F96085

2 × 75,07 ₽150,14 ₽
Головка переключения 3/4 и7/8 передачи F99589

№ 22 · F99589

1 × 412,85 ₽412,85 ₽
Гайка Q351B10

№ 23 · Q351B10

2 × 12,52 ₽25,04 ₽
Гайка Q361B10

№ 24 · Q361B10

2 × 12,52 ₽25,04 ₽
Шайба пружинная Q40310

№ 25 · Q40310

2 × 12,52 ₽25,04 ₽
Кольцо стопорное Q43048

№ 26 · Q43048

1 × 25,03 ₽25,03 ₽
Гайка X-1-603

№ 27 · X-1-603

2 × 25,03 ₽50,06 ₽
Плунжер замка заднего хода 16JS200T-1702061

№ 28 · 16JS200T-1702061

1 × 100,09 ₽100,09 ₽
Пружина замка заднего хода 8774-1

№ 29 · 8774-1

1 × 125,11 ₽125,11 ₽
Позиции этой схемы — 28 поз. на 21 943,59 ₽

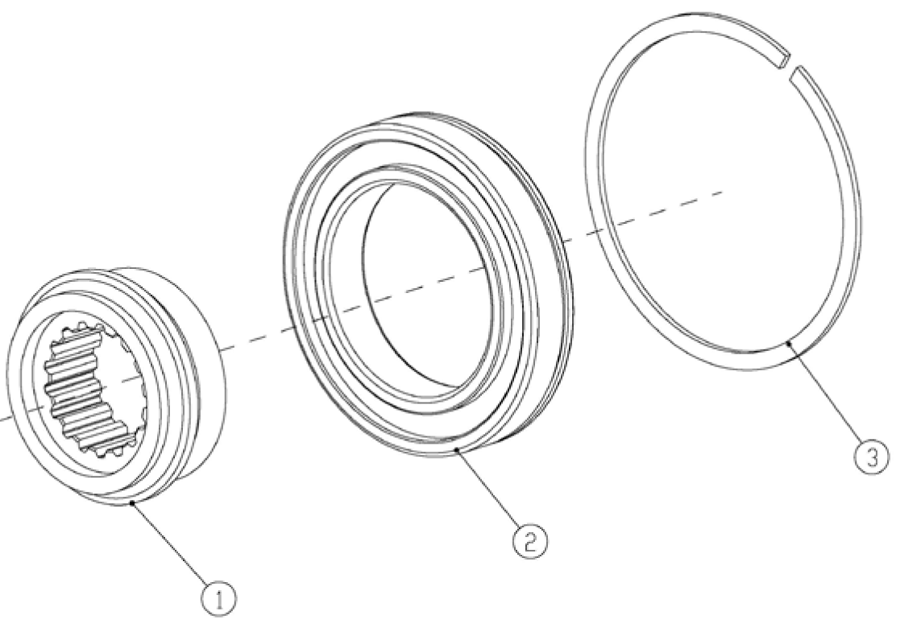

Опора подшипника 9JS200T-1701126

№ 1 · 9JS200T-1701126

1 × 1 601,34 ₽1 601,34 ₽
Подшипник 50118

№ 2 · 50118

1 × 1 676,40 ₽1 676,40 ₽
Кольцо стопорное C01019

№ 3 · C01019

1 × 75,07 ₽75,07 ₽
Позиции этой схемы — 3 поз. на 3 352,81 ₽

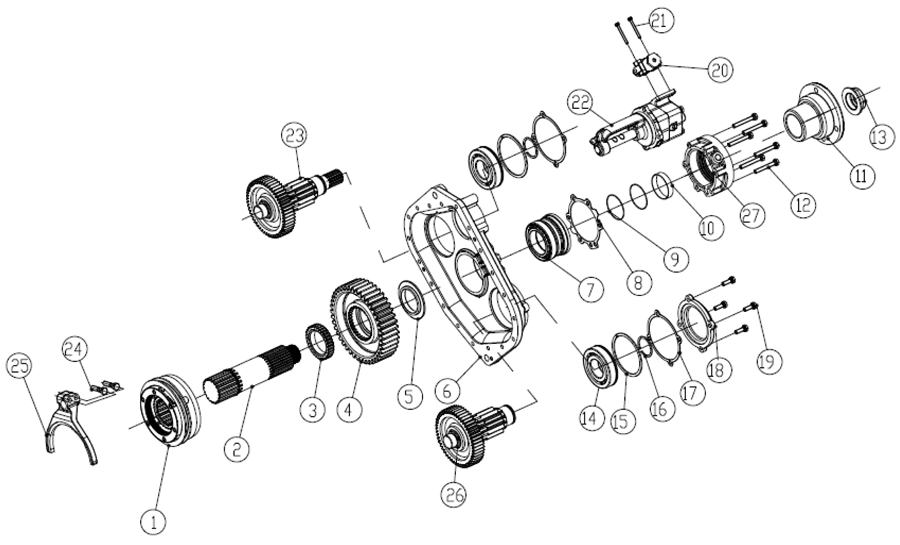

Синхронизатор демультипликатора 12JS160T-1707140

№ 1 · 12JS160T-1707140

1 × 8 319,43 ₽8 319,43 ₽
Вал выходной демультипликатора 12JS200T-1707105

№ 2 · 12JS200T-1707105

1 × 7 506,25 ₽7 506,25 ₽
Шайба главного вала демультипликатора 12JS160T-1707107

№ 3 · 12JS160T-1707107

1 × 337,79 ₽337,79 ₽
Шестерня выходного вала демультипликатора 16JS200T-1707106

№ 4 · 16JS200T-1707106

1 × 10 358,62 ₽10 358,62 ₽
Шайба шестерни выходного вала демультипликатора 16JS200T-1707108

№ 5 · 16JS200T-1707108

1 × 875,73 ₽875,73 ₽
Крышка задняя JS220-1707015

№ 6 · JS220-1707015

1 × 9 507,92 ₽9 507,92 ₽
Подшипник роликовый (комплект, бурт 8мм) JS220-1707109

№ 7 · JS220-1707109

1 × 4 378,65 ₽4 378,65 ₽
Прокладка крышки подшипника демультипликатора JS180-1707156

№ 8 · JS180-1707156

1 × 50,05 ₽50,05 ₽
Кольцо уплотнительное 12JS160T-1707112

№ 9 · 12JS160T-1707112

2 × 25,03 ₽50,06 ₽
Втулка ведущей шестерни спидометра JS220-1707111

№ 10 · JS220-1707111

1 × 250,21 ₽250,21 ₽
Фланец выходной (28 шлицев) JS220-1707159-1

№ 11 · JS220-1707159-1

1 × 4 841,53 ₽4 841,53 ₽
Болт крышки подшипника Q1421075

№ 12 · Q1421075

6 × 25,03 ₽150,18 ₽
Гайка с фланцем F96006

№ 13 · F96006

1 × 337,79 ₽337,79 ₽
Подшипник промежуточного вала демультипликатора 192311E

№ 14 · 192311E

2 × 1 713,93 ₽3 427,86 ₽
Кольцо стопорное Q433120

№ 15 · Q433120

2 × 62,56 ₽125,12 ₽
Кольцо стопорное промежуточного вала демультипликатора JS180-1707051

№ 16 · JS180-1707051

2 × 37,54 ₽75,08 ₽
Прокладка крышки промежуточного вала демультипликатора JS180-1707053

№ 17 · JS180-1707053

2 × 187,66 ₽375,32 ₽
Крышка промежуточного вала JS180-1707052

№ 18 · JS180-1707052

1 × 462,89 ₽462,89 ₽
Болт A-C09008

№ 19 · A-C09008

4 × 37,54 ₽150,16 ₽
Регулятор воздушного фильтра A-C03002-19

№ 20 · A-C03002-19

1 × 2 351,96 ₽2 351,96 ₽
Болт Q1420660

№ 21 · Q1420660

2 × 25,03 ₽50,06 ₽
Пневмоцилиндр переключения передач JS220-1707060-50

№ 22 · JS220-1707060-50

1 × 11 259,37 ₽11 259,37 ₽
Вал промежуточный демультипликатора (длинный) 16JS200T-1707047

№ 23 · 16JS200T-1707047

1 × 14 386,98 ₽14 386,98 ₽
Вилка демультипликатора 16775

№ 24 · 16775

1 × 1 814,01 ₽1 814,01 ₽
Вал промежуточный демультипликатора (короткий) 16JS200T-1707050

№ 26 · 16JS200T-1707050

1 × 12 135,10 ₽12 135,10 ₽
Позиции этой схемы — 25 поз. на 93 578,12 ₽

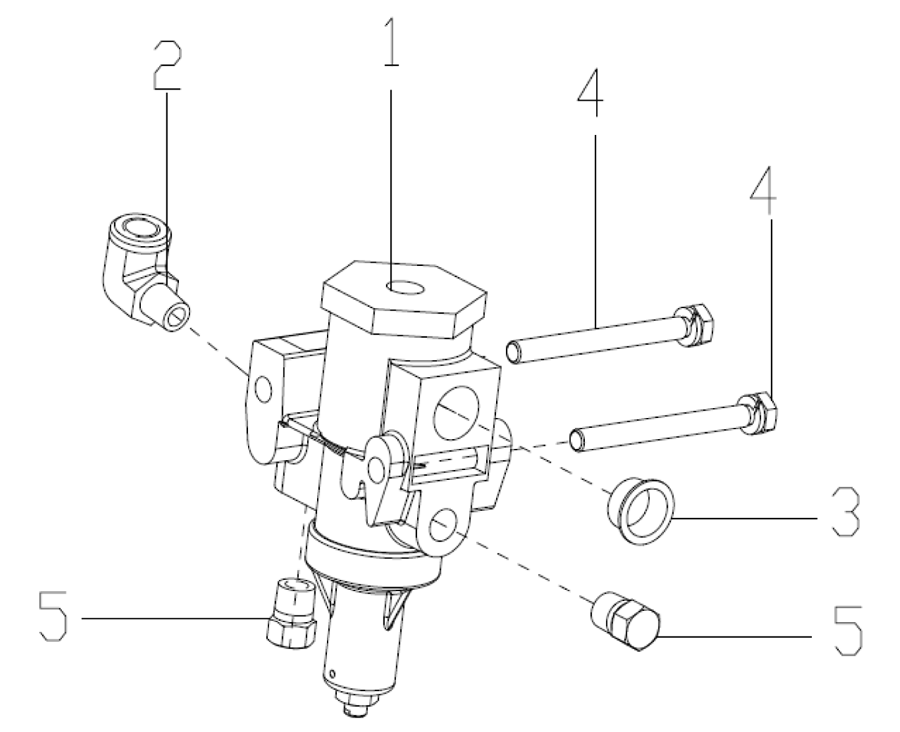

Фитинг C01052

№ 2 · C01052

1 × 200,17 ₽200,17 ₽
Заглушка 54015

№ 3 · 54015

1 × 12,52 ₽12,52 ₽
Пробка с шестигранной головкой Q618B01

№ 5 · Q618B01

2 × 12,52 ₽25,04 ₽
Позиции этой схемы — 3 поз. на 237,73 ₽

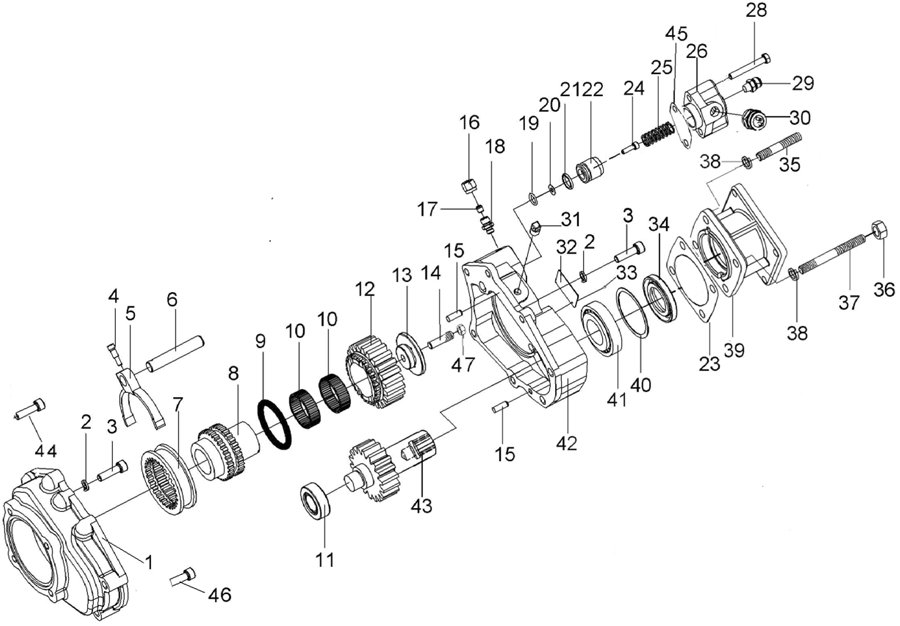

Корпус коробки отбора мощности QH50-4211101-1

№ 1 · QH50-4211101-1

1 × 3 127,61 ₽3 127,61 ₽
Вилка муфты КОМ QH50-4211301

№ 5 · QH50-4211301

1 × 650,55 ₽650,55 ₽
Вал вилки коробки отбора мощности QH50-4211305

№ 6 · QH50-4211305

1 × 812,50 ₽812,50 ₽
Муфта переключения КОМ QH50-4211302

№ 7 · QH50-4211302

1 × 2 889,91 ₽2 889,91 ₽
Пустотелый вал QH50-4211105

№ 8 · QH50-4211105

1 × 1 850,00 ₽1 850,00 ₽
Комплект опорной пружины КОМ QH50-4211110

№ 9 · QH50-4211110

1 × 287,74 ₽287,74 ₽
Подшипник игольчатый входной шестерни КОМ К505517

№ 10 · К505517

2 × 23,00 ₽46,00 ₽
Подшипник роликовый 32205GB-T297-94

№ 11 · без артикула

1 × 675,57 ₽675,57 ₽
Входная шестерня КОМ QH50-4211106

№ 12 · QH50-4211106

1 × 2 350,00 ₽2 350,00 ₽
Опора входной шестерни QH50-4211104

№ 13 · QH50-4211104

1 × 350,00 ₽350,00 ₽
Поршень QH50-4211310

№ 22 · QH50-4211310

1 × 437,00 ₽437,00 ₽
Корпус цилиндра QH50-4211306

№ 26 · QH50-4211306

1 × 1 163,47 ₽1 163,47 ₽
Вентиляционная пробка Q901

№ 29 · Q901

1 × 262,72 ₽262,72 ₽
Датчик включения заднего хода, включения КОМ (нового образца) 0068DS-5

№ 30 · 0068DS-5

1 × 675,57 ₽675,57 ₽
Заглушка Q614B03

№ 31 · Q614B03

1 × 25,03 ₽25,03 ₽
Заклепка для таблички Q5410206

№ 33 · Q5410206

2 × 22,00 ₽44,00 ₽
Сальник КОМ (40х65х12) HG4-692-76-40X65X12

№ 34 · HG4-692-76-40X65X12

1 × 613,02 ₽613,02 ₽
Пружинная шайба Q40312

№ 38 · Q40312

4 × 12,52 ₽50,08 ₽
Крышка подшипника КОМ QH50-4211206-1

№ 39 · QH50-4211206-1

1 × 12,52 ₽12,52 ₽
Подшипник пустотелого вала 30208

№ 41 · 30208

1 × 350,00 ₽350,00 ₽
Крышка КОМ QH50-4211102-1

№ 42 · QH50-4211102-1

1 × 2 600,00 ₽2 600,00 ₽
Вал выходной шестерни коробки отбора мощности QH50-4211201-2

№ 43 · QH50-4211201-2

1 × 4 241,03 ₽4 241,03 ₽
Позиции этой схемы — 22 поз. на 23 514,32 ₽
Весь узел целиком — 195 поз. на 443 424,71 ₽

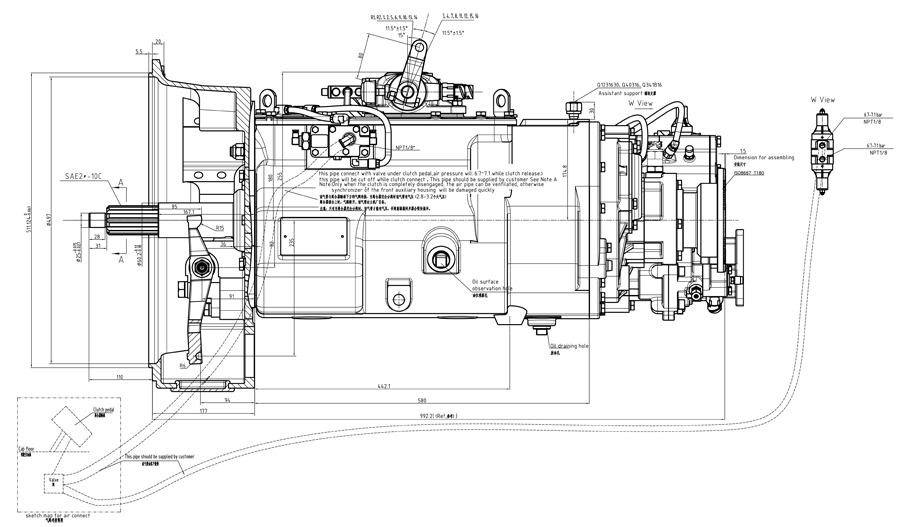

Подробное описание

Коробка передач 16JS200TA+QH50-G7699 производится на совместном Китайско-Белорусском предприятии ФАСТ-МАЗ, поставляется на сборочный конвейер Минского Автомобильного Завода

КПП поставляется с коробкой отбора мощности QH50-BH1-001

Гарантийный срок эксплуатации 12 месяцев.

Тип коробки передачПолностью синхронизированная механическая 16-ступенчатая с двумя промежуточными валами алюминиевый корпус
Максимальный входной крутящий момент, Н.м2000
Передаточные числа1пер.-14,03; 2пер.-11,64; 3пер.-9,6; 4пер.-7,97; 5пер.-6;62 6пер.-5,49; 7пер.-4,55; 8пер.-3,78; 9пер.-3,08; 10пер. - 2,56; 11пер.-2,11; 12пер.- 1,75; 13пер.- 1,45; 14 пер.- 1,21; 15пер.-1,00; 16пер.-0,83
Вес, кг342
Длинна, мм992

Каталог запасных частей КПП 16JS200TA+QH50-G7699

Картер сцепления и коробки передач 16JS200TA+QH50-G7699

№Каталожный номерНаименованиеКол-во
1Q1421032MБолт крышки первичного вала6
2JS180A-1701040Крышка подшипника первичного вала1
3F500A-1802191Манжета первичного вала1
414311Прокладка крышки первичного вала1
5GB889.2-2000-M16X15Гайка7
6Q40116Шайба6
7JS180-1601016-2Крышка ручного люка1
815410-29Картер муфты сцепления1
920822Прокладка корпуса муфты1
10C01056Шпилька картера КПП6
11C01021Кольцо стопорное2
12192309EПодшипник роликовый с проточкой2
166JS160T-1709587-1Пробка масляная2
176JS160T-1709588-1Кольцо уплотнительное2
1812JS160T-1701015-9Картер коробки передач1
1942308EПодшипник2
20102309EПодшипник2
21JS220-1707031Фланец фиксаторный1
22C09032Болт6
2314335Прокладка задней крышки1
2416JS200T-1707030Шестерня ведущая демультипликатора1
25Q341B16Гайка2
26Q40316Шайба2
27Q1231630Шпилька2
2814373Магнит3
32Q1421238MБолт картера муфты сцепления2
33Q1421290MБолт2
349JS200T-1701123Кольцо стопорное1
35JS180-1601021-14Вилка сцепления1
36JS180-1601022-1Шайба1
37Q701B45Масленка1
38JS180-1601023-4Вал вилки сцепления1
39GE25ESПодшипник вилки сцепления1
40Q151B18100Болт вилки сцепления1
41Q151B1450TF2Болт вилки сцепления1
42Q40314Пружинная шайба1
43Q40318Пружинная шайба1
44JS180 -1601024 -10Опора вилки сцепления1
45JS180 -1601030 - 3Втулка2

Вал первичный КПП 16JS200TA+QH50-G7699

№Каталожный номерНаименованиеКол-во
1JS180A-1701036Гайка первичного вала1
2150212KПодшипник первичного вала1
316JS200T-1701036Шайба первичного вала1
416JS200TA-1701032Шестерня первичного вала1
516763Кольцо стопорное4
616JS200T-1701040-3Синхронизатор1
716JS200T-1701034Шлицевая шайба шестерни первичного вала2
816JS200T -1701031Шестерня первичного вала1
9JS125T-1701026Направляющая втулка вторичного вала1
1016JS200T-1701030-3Вал первичный1
11C01020Кольцо стопорное1

Вал вторичный КПП 16JS200TA+QH50-G7699

№Каталожный номерНаименованиеКол-во
19JS200T-1701123Кольцо стопорное4
216JS200T-1701175Синхронизатор1
39JS200T-1701122Прокладка шестерен вторичного вала5
416JS200T-1701113Шестерня 3-й передачи вторичного вала1
516JS200T-1701112Шестерня 2-й передачи вторичного вала1
69JS200T-1701170Синхронизатор 1-2 передачи1
716JS200T-1701111Шестерня 1-й передачи вторичного вала1
816JS200T-1701108Скользящая муфта1
916JS200T-1701110Шестерня задней передачи вторичного вала1
1016JS200T-1701105Вал вторичный1
1116JS200T-1701121Шпонка вторичного вала1
12Q5280310Палец цилиндрический упругий1

Вал промежуточный КПП 16JS200TA+QH50-G7699

№Каталожный номерНаименованиеКол-во
119198Кольцо стопорное промежуточного вала2
216JS200TA-1701052Шестерня2
312JS160T-1701057Втулка распорная2
416JS200T-1701056Шестерня ведущая промежуточного вала2
516JS200T-1701050Шестерня 3-й передачи промежуточного вала2
616JS200T -1701055Шпонка промежуточного вала2
7Q5280514Палец цилиндрический упругий2
8X-6-EШпонка полукруглая2
916JS200T-1701048Вал промежуточный2

Отбойник промежуточного вала КПП 16JS200TA+QH50-G7699

№Каталожный номерНаименованиеКол-во
119668Отбойник промежуточного вала2
2Q5280514Палец цилиндрический упругий2

Вал промежуточный заднего хода КПП 16JS200TA+QH50-G7699

№Каталожный номерНаименованиеКол-во
1GB889-80-M20X1.5Гайка2
2JS220-1701088Шайба стопорная промежуточного вала заднего хода2
3JS220-1701087Шайба упорная подшипника2
412JS160T-1701083Шестерня промежуточная задней передачи2
5DS100-1701085Подшипник роликовый2
612JS160T-1701084Шайба чашевидная вала задней передачи2
7JS220-1701082Вал промежуточный заднего хода2
8Q2821212Пробка2

Механизм управления переключением передач КПП 16JS200TA+QH50-G7699

№Каталожный номерНаименованиеКол-во
01A-C03001-13Механизм управления переключением передач в сборе1
1Q341B10Гайка1
2Q40310Стопорная шайба1
3F96035-64Рычаг валика переключения передач1
4Q151B1050Болт рычага переключения передач1
5F99669Втулка (пыльник)1
6F91444Манжета валика переключения передач1
7F99681Блок управления переключением заднего хода1
8C09035Штифт1
9F99679Валик механизма управления переключением передач1
10F91345Втулка механизма управления переключением передач2
11F99585Держатель1
12C03030Палец цилиндрический1
13F99983Пружина1
14F99673Опора пружины2
15F99674Втулка пружинная1
16F99675Фиксирующее кольцо1
17F96036Пружина1
18C09035Штифт1
19Q72318Кольцо уплотнительное датчика2
200068DS-1Датчик включения заднего хода1
21990_12_71_0041-5Датчик нейтрального положения выбора передач1
22F96037Пружина2
23F99670Палец фиксаторный2
24F96140Прокладка2
25F96141Крышка2
26Q40308Пружинное кольцо4
27Q151B0812Болт4
28Q1420822Болт4
29F99666Крышка1
30F99672Прокладка1
31Q72224Заглушка механизма управления1
32C03004Стопорный винт1
33C01051Фитинг прямой1
34F99660Клапан воздушный двойной Н-образный1
35QH50-4211313Внутренний шестигранный болт с пружинной шайбой2
367935Сапун2
37F91353Прокладка Н-образного клапана1
3815276Пробка сапуна1
39F96194Корпус механизма управления1

Механизм переключения передач КПП 16JS200TA+QH50-G7699

№Каталожный номерНаименованиеКол-во
112_7G100BGB -T308Шарик3
219_05G100BGB -T308Шарик2
316JS200T-1702070Кольцо уплотнительное2
41634Штифт блокировки вала вилки1
53220Болт стопорный вилки переключения передач6
611066Шпилька4
716JS200T-1702015Крышка верхняя1
816JS200T-1702051Головка направляющая задней передачи1
916JS200T-1702055Вилка переключения задней передачи1
1016JS200T-1702056Вилка переключения 1-ой и 2-ой передачи
1
1116JS200T-1702057Вилка переключения 3-ей и 4-й передачи1
1216JS200T-1702058Вилка переднего демультипликатора1
1316JS200T-1702063Шток вилки переключения задней передачи1
1416JS200T-1702064Шток вилки переключения 1, 2 передачи1
1516JS200T-1702065Вал поршневой вилки1
1616JS200T-1702066Шток вилки переключения 3-ей и 4-ой передачи1
1716JS200T-1702067Шайба2
1816JS200T-1702068Кольцо1
1916JS200T-1702069Крышка1
20F96084Пружина1
21F96085Пружина2
22F99589Головка переключения передач1
23Q351B10Гайка2
24Q361B10Гайка2
25Q40310Шайба пружинная2
26Q43048Кольцо стопорное1
27X-1-603Гайка2
2816JS200T-1702061Плунжер замка заднего хода1
298774-1Пружина блокировки задней передачи1
308968Винт блокировки заднего хода1

Опора подшипника вторичного вала КПП 16JS200TA+QH50-G7699

№Каталожный номерНаименованиеКол-во
19JS200T-1701126Опора подшипника1
250118Подшипник1
3C01019Кольцо стопорное1

Крышка задняя КПП 16JS200TA+QH50-G7699

№Каталожный номерНаименованиеКол-во
112JS160T-1707140Синхронизатор демультипликатора1
212JS200T-1707105Вал выходной1
312JS160T-1707107Шайба главного вала демультипликатора1
416JS200T-1707106Шестерня выходного вала демультипликатора1
516JS200T-1707108Шайба шестерни выходного вала демультипликатора1
6JS220-1707015Крышка задняя1
7JS220-1707109Подшипник роликовый1
8JS180-1707156Прокладка крышки подшипника демультипликатора1
912JS160T-1707112Кольцо уплотнительное2
10JS220-1707111Втулка ведущей шестерни спидометра1
11JS220-1707159-1Фланец выходной1
12Q1421075Болт крышки подшипника6
13F96006Гайка с фланцем1
14192311EПодшипник промежуточного вала демультипликатора2
15Q433120Кольцо стопорное2
16JS180-1707051Кольцо стопорное2
17JS180-1707053Прокладка крышки промежуточного вала демультипликатора2
18JS180-1707052Крышка промежуточного вала1
19A-C09008Болт4
20A-C03002-19Регулятор воздушного фильтра1
21Q1420660Болт2
22JS220-1707060-50Пневмоцилиндр переключения передач1
2316JS200T-1707047Вал промежуточный демультипликатора длинный1
2416775Вилка демультипликатора1
25Q171B1250Болт вилки демультипликатора2
2616JS200T-1707050Вал промежуточный демультипликатора короткий1
27JS180-1707154-4Крышка подшипника выходного вала демультипликатора в сборе1

Регулятор воздушного фильтра КПП 16JS200TA+QH50-G7699

№Каталожный номерНаименованиеКол-во
1A-4740-8Регулятор воздушного фильтра1
2C01052Фитинг1
354015Пробка1
4Q1420660Болт2
5Q618B01Пробка2

Коробка отбора мощности КПП 16JS200TA+QH50-G7699

QH50-BH1-001

№Каталожный номерНаименованиеКол-во
1QH50-4211101-1Корпус коробки отбора мощности1
2Q40310Шайба пружинная3
3Q150B10130TF2Болт1
4QH50-4211312Винт установочный1
5QH50-4211301Вилка муфты КОМ1
6QH50-4211305Вал вилки коробки отбора мощности1
7QH50-4211302Муфта переключения КОМ1
8QH50-4211105Пустотелый вал1
9QH50-4211110Комплект опорной пружины1
10K505517Подшипник игольчатый2
1132205Подшипник роликовый1
12QH50-4211106Входная шестерня КОМ1
13QH50-4211104Опора входной шестерни1
14QH50-4211502Шпилька1
15Q5210824Штифт2
16Q80106Фитинг1
17Q80006Наконечник1
18Q80406Корпус соединителя1
19QH50-4211300Кольцо уплотнительное1
20QH50-4211309Шайба уплотнительная1
21QH70J-4211300-1Кольцо уплотнительное1
22QH50-4211310Поршень1
23QH50-4211207Прокладка1
24QH50-4211313Внутренний шестигранный болт с пружинной шайбой1
25QH50-4211311Пружина возвратная1
26QH50-4211306Корпус цилиндра1
27/28Q1420860Болт с шестигранной головкой2
29Q901Вентиляционная пробка1
300068DS-5Датчик включения КОМ1
31Q614B03Заглушка1
32QH50-4211119-1Табличка1
33Q5410206Заклепка для таблички2
34HG4-692-76-40X65X12Сальник КОМ1
35Q129B1235Шпилька2
36Q341C12Гайка4
37Q129B1290Шпилька2
38Q40312Пружинная шайба4
39QH50-4211206-1Крышка подшипника КОМ1
40QH50-4211203Шайба регулировочная4
4130208Подшипник пустотелого вала1
42QH50-4211102-1Крышка КОМ1
43QH50-4211201-2Вал выходной шестерни коробки отбора мощности1
44QH50-4211314Винт с шестигранной головкой3
45QH50-4211307Прокладка1
46QH50-4211315Винт с шестигранной головкой4
47Q33210Гайка1
