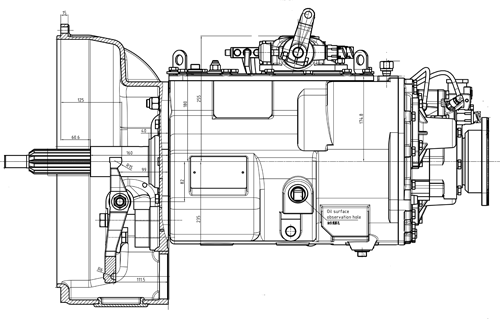

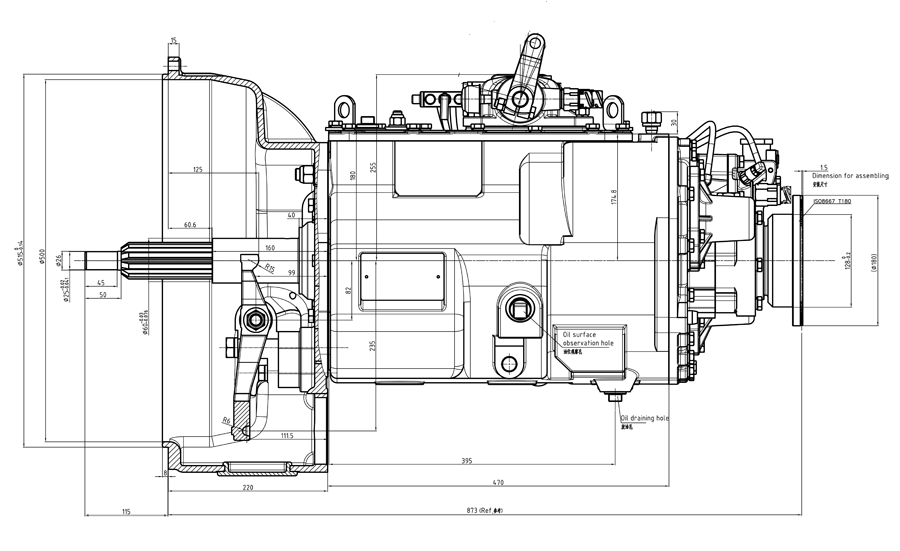

Коробка передач МАЗ 9JS135TA-G18031

Коробка передач МАЗ 9JS135TA-G18031

0
326 300,00 ₽/шт

Артикул: 9JS135TA-G18031

Описание

9JS135TA-G18031

Количество:
шт

Нет в наличии

Характеристики

ПроизводительООО "Фаст Трансмишэн Европа"
СтранаБелоруссия
Применяемость
МАЗ

Запчасти

182 поз. по 16 схемам — можно заказать по отдельности или комплектом

К этой схеме запчасти пока не привязаны.

К этой схеме запчасти пока не привязаны.

Болт C09034

№ 1 · C09034

2 × 25,03 ₽50,06 ₽
Болт крышки первичного вала Q1421032M

№ 2 · Q1421032M

4 × 25,03 ₽100,12 ₽
Крышка подшипника первичного вала JS180A-1701040-3

№ 3 · JS180A-1701040-3

1 × 1 313,60 ₽1 313,60 ₽
Прокладка крышки подшипника первичного вала 14311

№ 4 · 14311

1 × 137,62 ₽137,62 ₽
Болт Q1421290M

№ 5 · Q1421290M

2 × 62,56 ₽125,12 ₽
Гайка GB889.2-2000-M16X1.5

№ 7 · GB889.2-2000-M16X1.5

6 × 37,54 ₽225,24 ₽
Плоская шайба Q40116

№ 8 · Q40116

6 × 12,52 ₽75,12 ₽
Шпилька картера КПП C01056

№ 9 · C01056

6 × 101,00 ₽606,00 ₽
Болт вилки сцепления Q151B18100

№ 10 · Q151B18100

1 × 175,15 ₽175,15 ₽
Пружинная шайба Q40318

№ 11 · Q40318

1 × 12,52 ₽12,52 ₽
Болт вилки сцепления Q151B1450TF2

№ 12 · Q151B1450TF2

1 × 50,05 ₽50,05 ₽
Пружинная шайба Q40314

№ 13 · Q40314

1 × 12,52 ₽12,52 ₽
Вилка сцепления JS180-1601021-14

№ 14 · JS180-1601021-14

1 × 1 851,55 ₽1 851,55 ₽
Шайба JS180-1601022-1

№ 16 · JS180-1601022-1

1 × 12,52 ₽12,52 ₽
Втулка JS180-1601030-3

№ 17 · JS180-1601030-3

2 × 200,17 ₽400,34 ₽
Подшипник вилки сцепления GE25ES

№ 18 · GE25ES

1 × 500,42 ₽500,42 ₽
Вал вилки сцепления JS180-1601023-4

№ 19 · JS180-1601023-4

1 × 562,97 ₽562,97 ₽
Маслёнка Q701B45

№ 20 · Q701B45

1 × 37,54 ₽37,54 ₽
Опора вилки сцепления JS180-1601024-11

№ 21 · JS180-1601024-11

1 × 838,20 ₽838,20 ₽
Крышка ручного люка JS180-1601016-2

№ 22 · JS180-1601016-2

1 × 150,13 ₽150,13 ₽
Картер муфты сцепления JS180-1601015-6

№ 23 · JS180-1601015-6

1 × 13 899,07 ₽13 899,07 ₽
Прокладка корпуса муфты 20822

№ 24 · 20822

1 × 450,38 ₽450,38 ₽
Картер 18686-15

№ 25 · 18686-15

1 × 23 331,92 ₽23 331,92 ₽
Уплотнительное кольцо пробки 6JS160T-1709588-1

№ 26 · 6JS160T-1709588-1

2 × 25,03 ₽50,06 ₽
Заглушка 6JS160T-1709587-1

№ 27 · 6JS160T-1709587-1

1 × 75,07 ₽75,07 ₽
Шпилька Q1231630

№ 28 · Q1231630

2 × 50,05 ₽100,10 ₽
Пружинная шайба Q40316

№ 29 · Q40316

2 × 12,52 ₽25,04 ₽
Гайка Q341B16

№ 30 · Q341B16

2 × 50,05 ₽100,10 ₽
Магнит 14373

№ 31 · 14373

3 × 50,05 ₽150,15 ₽
Крышка ручного люка JS180-1601016-1

№ 32 · JS180-1601016-1

1 × 562,97 ₽562,97 ₽
Болт Q1421025

№ 33 · Q1421025

4 × 25,03 ₽100,12 ₽
Позиции этой схемы — 31 поз. на 46 081,77 ₽

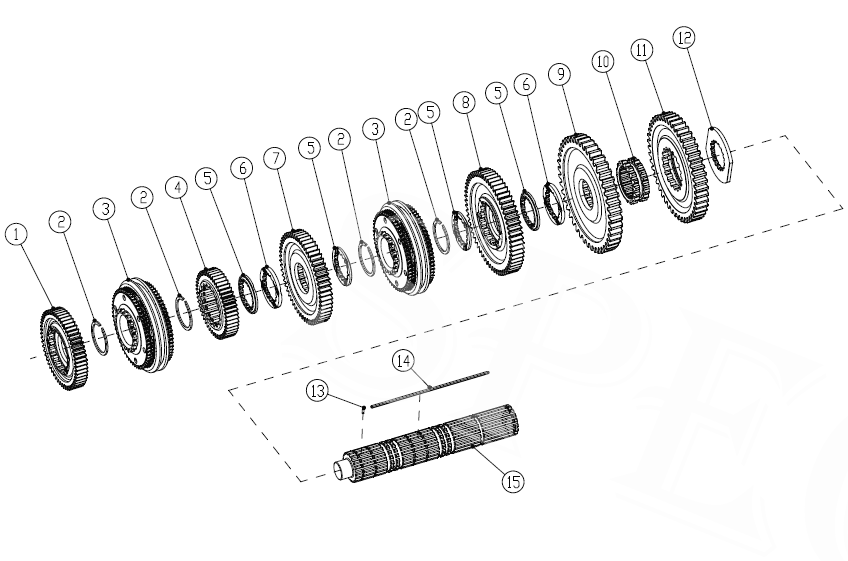

Шестерня первичного вала JS135TA-1701030

№ 1 · JS135TA-1701030

1 × 2 351,96 ₽2 351,96 ₽
Кольцо стопорное 16763

№ 2 · 16763

4 × 37,54 ₽150,16 ₽
Синхронизатор 3-ей-4-ой и 5-ой-6-ой передачи JS130T-1701180

№ 3 · JS130T-1701180

2 × 14 924,92 ₽29 849,84 ₽
Шестерня повышающей передачи вторичного вала JS135TA-1701113

№ 4 · JS135TA-1701113

1 × 2 151,80 ₽2 151,80 ₽
Прокладка шестерён вторичного вала 12JS160T-1701122

№ 5 · 12JS160T-1701122

4 × 212,68 ₽850,72 ₽
Прокладка шестерён вторичного вала 12JS160T-1701123

№ 6 · 12JS160T-1701123

2 × 275,23 ₽550,46 ₽
Шестерня 2-ой передачи вторичного вала JS135TA-1701112

№ 7 · JS135TA-1701112

1 × 2 389,49 ₽2 389,49 ₽
Шестерня 1-ой передачи вторичного вала JS150TA-1701111B

№ 8 · JS150TA-1701111B

1 × 3 502,92 ₽3 502,92 ₽
Шестерня понижающей передачи вторичного вала JS150T-1701110B

№ 9 · JS150T-1701110B

1 × 3 815,68 ₽3 815,68 ₽
Втулка вторичного вала JS150T-1701108

№ 10 · JS150T-1701108

1 × 1 688,91 ₽1 688,91 ₽
Шестерня заднего хода вторичного вала JS150T-1701109B

№ 11 · JS150T-1701109B

1 × 4 153,46 ₽4 153,46 ₽
Прокладка шестерни задней передачи вторичного вала 12JS160T-1701125

№ 12 · 12JS160T-1701125

1 × 275,23 ₽275,23 ₽
Палец цилиндрический упругий 3х10 Q5280310 (GB879-86)

№ 13 · Q5280310

1 × 12,52 ₽12,52 ₽
Шпонка вторичного вала JS150T-1701121B

№ 14 · JS150T-1701121B

1 × 200,17 ₽200,17 ₽
Вал вторичный JS150T-1701105B

№ 15 · JS150T-1701105B

1 × 2 736,37 ₽2 736,37 ₽
Позиции этой схемы — 15 поз. на 54 679,69 ₽

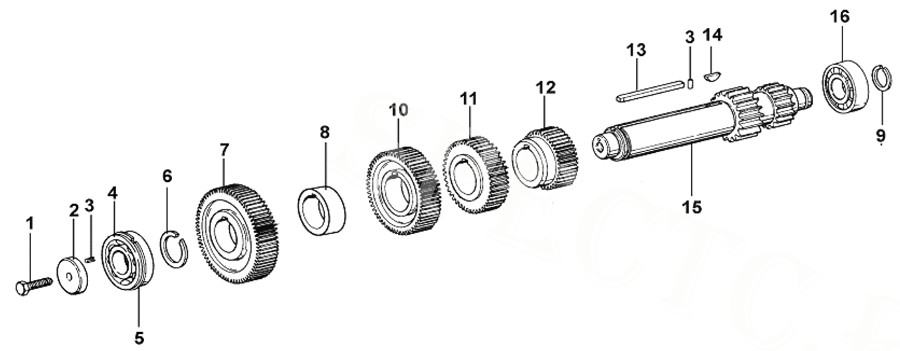

Болт Q151B1645M

№ 1 · Q151B1645M

2 × 62,56 ₽125,12 ₽
Отбойник промежуточного вала 19668

№ 2 · 19668

2 × 125,11 ₽250,22 ₽
Палец цилиндрический упругий 5х14 Q5280514

№ 3 · Q5280514

2 × 12,52 ₽25,04 ₽
Подшипник промежуточного вала 370309Y

№ 4 · 370309Y

2 × 1 100,92 ₽2 201,84 ₽
Кольцо стопорное промежуточного вала C01021

№ 5 · C01021

2 × 50,05 ₽100,10 ₽
Кольцо стопорное промежуточного вала 19198

№ 6 · 19198

2 × 25,03 ₽50,06 ₽
Шестерня ведущая промежуточного вала JS135TA-1701056

№ 7 · JS135TA-1701056

2 × 2 502,09 ₽5 004,18 ₽
Втулка распорная промежуточного вала JS150T-1701055B

№ 8 · JS150T-1701055B

2 × 250,21 ₽500,42 ₽
Кольцо стопорное промежуточного вала 14317

№ 9 · 14317

2 × 37,54 ₽75,08 ₽
Шестерня повышающей передачи промежуточного вала JS135TA-1701051

№ 10 · JS135TA-1701051

2 × 2 777,32 ₽5 554,64 ₽
Шестерня 2-ой передачи промежуточного вала JS135TA-1701050

№ 11 · JS135TA-1701050

2 × 2 176,82 ₽4 353,64 ₽
Шестерня 1-ой передачи промежуточного вала JS150TA-1701049B

№ 12 · JS150TA-1701049B

2 × 2 114,26 ₽4 228,52 ₽
Шпонка промежуточного вала 19673

№ 13 · 19673

2 × 125,11 ₽250,22 ₽
Шпонка полукруглая X-6-E

№ 14 · X-6-E

2 × 62,56 ₽125,12 ₽
Вал промежуточный JS150T-1701048B

№ 15 · JS150T-1701048B

2 × 6 880,73 ₽13 761,46 ₽
Подшипник промежуточного вала (роликовый) 102308E

№ 16 · 102308E

2 × 1 050,88 ₽2 101,76 ₽
Позиции этой схемы — 16 поз. на 38 707,42 ₽

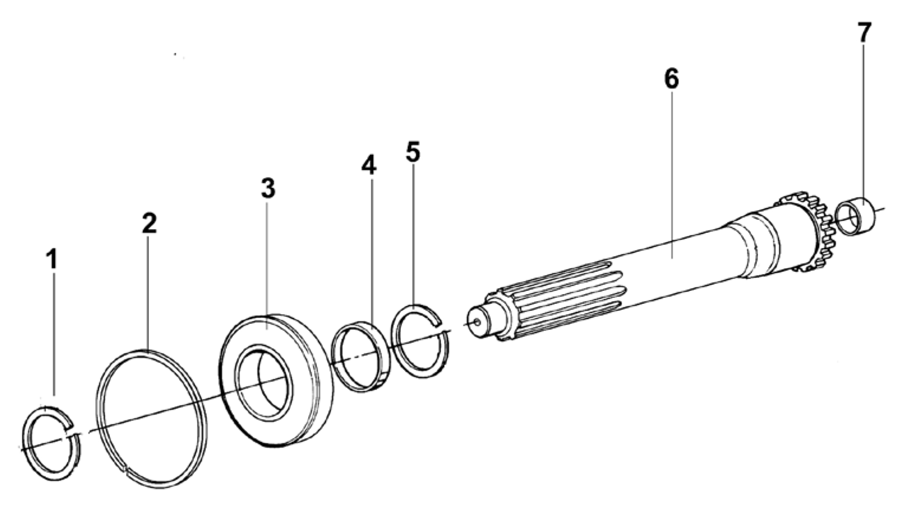

Кольцо стопорное подшипника первичного вала 16980

№ 1 · 16980

1 × 50,05 ₽50,05 ₽
Кольцо стопорное C01020

№ 2 · C01020

1 × 62,56 ₽62,56 ₽
Подшипник первичного вала 150212K

№ 3 · 150212K

1 × 963,31 ₽963,31 ₽
Втулка шестерни первичного вала 16463

№ 4 · 16463

1 × 125,11 ₽125,11 ₽
Кольцо стопорное 14750

№ 5 · 14750

1 × 37,54 ₽37,54 ₽
Вал первичный МАЗ JS180A-1701030-3

№ 6 · JS180A-1701030-3

1 × 4 378,65 ₽4 378,65 ₽
Втулка направляющая первичного вала 16566

№ 7 · 16566

1 × 50,05 ₽50,05 ₽
Позиции этой схемы — 7 поз. на 5 667,27 ₽

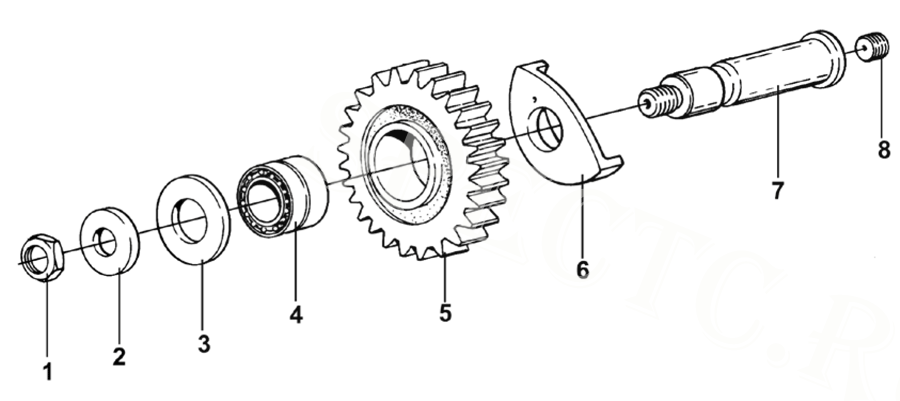

Прокладка промежуточного вала заднего хода 14283

№ 2 · 14283

2 × 25,03 ₽50,06 ₽
Шайба промежуточного вала заднего хода 14282

№ 3 · 14282

2 × 112,60 ₽225,20 ₽
Подшипник промежуточного вала заднего хода 14287

№ 4 · 14287

2 × 437,87 ₽875,74 ₽
Шестерня промежуточного вала заднего хода JS150T-1701083B

№ 5 · JS150T-1701083B

2 × 1 713,93 ₽3 427,86 ₽
Шайба чашевидная заднего хода 16403

№ 6 · 16403

2 × 187,66 ₽375,32 ₽
Вал промежуточный заднего хода 16405

№ 7 · 16405

2 × 500,42 ₽1 000,84 ₽
Позиции этой схемы — 6 поз. на 5 955,02 ₽

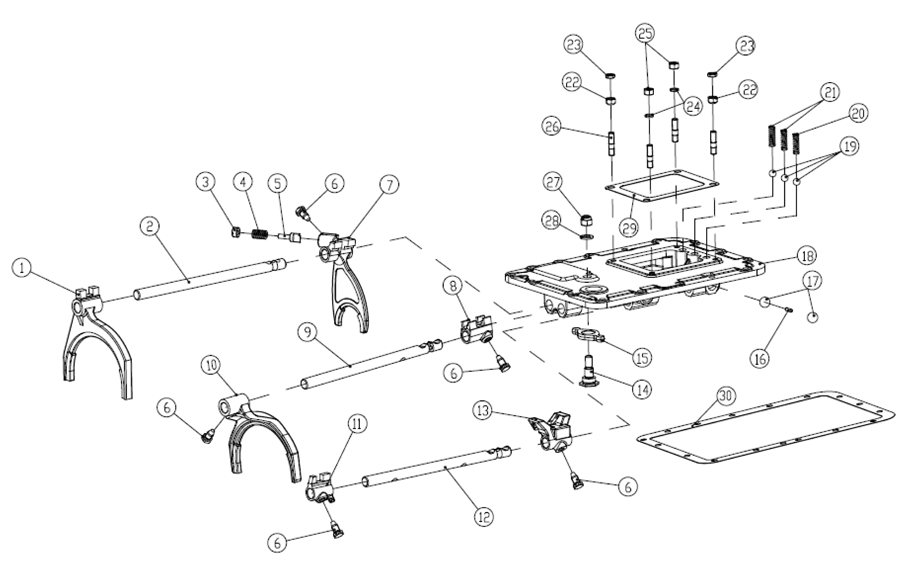

Вилка переключения 3-й и 4-й передачи JS150TA-1702056B

№ 1 · JS150TA-1702056B

1 × 1 826,52 ₽1 826,52 ₽
Шток вилки переключения пониженной и задней передачи JS150TA-1702064B

№ 2 · JS150TA-1702064B

1 × 437,87 ₽437,87 ₽
Пружина блокировки задней передачи 8774

№ 4 · 8774

1 × 125,11 ₽125,11 ₽
Палец вилки задней передачи F99671

№ 5 · F99671

1 × 125,11 ₽125,11 ₽
Болт стопорный вилки переключения передач 3220

№ 6 · 3220

5 × 25,03 ₽125,15 ₽
Вилка переключения заднего хода JS150T-1702054B

№ 7 · JS150T-1702054B

1 × 1 501,25 ₽1 501,25 ₽
Головка переключения передач JS150T-1702052B-1

№ 8 · JS150T-1702052B-1

1 × 525,44 ₽525,44 ₽
Шток вилки переключения передач JS150TA-1702065B

№ 9 · JS150TA-1702065B

1 × 412,85 ₽412,85 ₽
Вилка переключения 1-й и 2-й передач JS150TA-1702055B

№ 10 · JS150TA-1702055B

1 × 1 751,46 ₽1 751,46 ₽
Головка переключения 3-ей и 4-ой передачи JS100A-1702054

№ 11 · JS100A-1702054

1 × 437,87 ₽437,87 ₽
Шток вилки переключения 3-ей и 4-ой передач JS150TA-1702066B

№ 12 · JS150TA-1702066B

1 × 450,38 ₽450,38 ₽
Головка переключения передач JS100A-1702053

№ 13 · JS100A-1702053

1 × 613,02 ₽613,02 ₽
Палец опорный вала JS100A-1702073

№ 14 · JS100A-1702073

1 × 175,15 ₽175,15 ₽
Вилка JS100A-1702072

№ 15 · JS100A-1702072

1 × 187,66 ₽187,66 ₽
Шарик стальной 19.05G100BGB-T308

№ 17 · 19.05G100BGB-T308

2 × 25,03 ₽50,06 ₽
Крышка верхняя JS100A-1702015

№ 18 · JS100A-1702015

1 × 6 530,44 ₽6 530,44 ₽
Шарик стальной 12.7G100BGB-T308

№ 19 · 12.7G100BGB-T308

3 × 25,03 ₽75,09 ₽
Пружина фиксаторов штоков F96084

№ 20 · F96084

1 × 75,07 ₽75,07 ₽
Пружина фиксаторов штоков F96085

№ 21 · F96085

2 × 75,07 ₽150,14 ₽
Гайка X-1-603

№ 22 · X-1-603

2 × 25,03 ₽50,06 ₽
Гайка Q351B10

№ 23 · Q351B10

2 × 12,52 ₽25,04 ₽
Шайба пружинная Q40310

№ 24 · Q40310

2 × 12,52 ₽25,04 ₽
Гайка Q361B10

№ 25 · Q361B10

2 × 12,52 ₽25,04 ₽
Шпилька 11066

№ 26 · 11066

4 × 25,03 ₽100,12 ₽
Гайка GB889-80-M12X1.25

№ 27 · GB889-80-M12X1.25

1 × 25,03 ₽25,03 ₽
Шайба Q40112

№ 28 · Q40112

1 × 12,52 ₽12,52 ₽
Прокладка механизма управления переключением передач 1642

№ 29 · 1642

1 × 150,13 ₽150,13 ₽
Прокладка верхней крышки 14918

№ 30 · 14918

1 × 437,87 ₽437,87 ₽
Позиции этой схемы — 28 поз. на 16 426,49 ₽

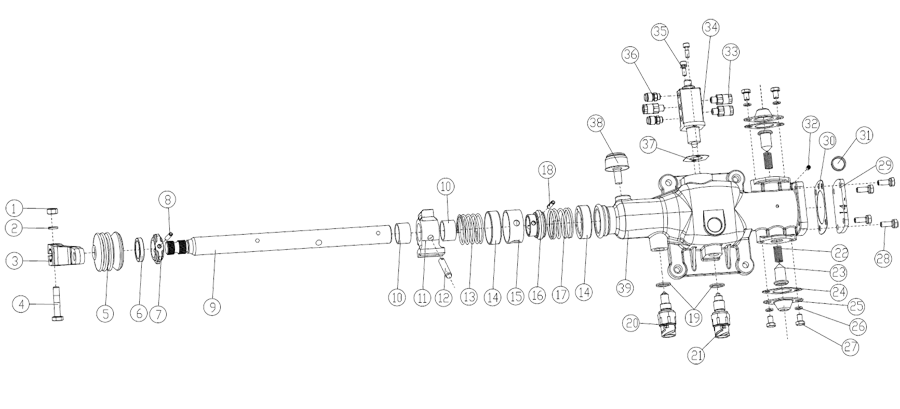

Гайка Q341B10

№ 1 · Q341B10

1 × 12,52 ₽12,52 ₽
Рычаг валика переключения передач F96035-64

№ 3 · F96035-64

1 × 500,42 ₽500,42 ₽
Болт рычага переключения передач Q151B1050M

№ 4 · Q151B1050M

1 × 12,52 ₽12,52 ₽
Втулка (пыльник) F99669

№ 5 · F99669

1 × 87,58 ₽87,58 ₽
Манжета валика переключения передач F91444

№ 6 · F91444

1 × 187,66 ₽187,66 ₽
Блок управления переключением заднего хода F99681

№ 7 · F99681

1 × 250,21 ₽250,21 ₽
Штифт блока управления переключением задней передачи C09035

№ 8 · C09035

1 × 25,03 ₽25,03 ₽
Валик механизма управления переключением передач F99679

№ 9 · F99679

1 × 1 000,84 ₽1 000,84 ₽
Втулка механизма управления переключением передач F91345

№ 10 · F91345

2 × 75,07 ₽150,14 ₽
Держатель F99585

№ 11 · F99585

1 × 500,42 ₽500,42 ₽
Палец цилиндрический C03030

№ 12 · C03030

1 × 37,54 ₽37,54 ₽
Пружина F99983

№ 13 · F99983

1 × 125,11 ₽125,11 ₽
Опора пружины F99673

№ 14 · F99673

2 × 150,13 ₽300,26 ₽
Втулка пружинная F99674

№ 15 · F99674

1 × 187,66 ₽187,66 ₽
Фиксирующее кольцо F99675

№ 16 · F99675

1 × 350,30 ₽350,30 ₽
Пружина F96036

№ 17 · F96036

1 × 125,11 ₽125,11 ₽
Кольцо уплотнительное датчика Q72318

№ 19 · Q72318

1 × 37,54 ₽37,54 ₽
Датчик включения заднего хода 0068DS-1

№ 20 · 0068DS-1

1 × 613,02 ₽613,02 ₽
Датчик нейтрального положения выбора передач 990.12.71.0041-5

№ 21 · 990.12.71.0041-5

1 × 613,02 ₽613,02 ₽
Пружина F96037

№ 22 · без артикула

2 × 37,54 ₽75,08 ₽
Палец фиксаторный F99670

№ 23 · F99670

2 × 100,09 ₽200,18 ₽
Прокладка F96140

№ 24 · F96140

2 × 37,54 ₽75,08 ₽
Крышка F96141

№ 25 · F96141

2 × 75,07 ₽150,14 ₽
Пружинная шайба Q40408

№ 26 · Q40408

4 × 12,52 ₽50,08 ₽
Болт Q150B0812

№ 27 · Q150B0812

4 × 12,52 ₽50,08 ₽
Болт Q1420822

№ 28 · Q1420822

4 × 12,52 ₽50,08 ₽
Прокладка F99672

№ 30 · F99672

1 × 62,56 ₽62,56 ₽
Заглушка механизма управления Q72224

№ 31 · Q72224

1 × 25,03 ₽25,03 ₽
Стопорный винт C03004

№ 32 · C03004

1 × 12,52 ₽12,52 ₽
Фитинг прямой C01051

№ 33 · C01051

1 × 175,15 ₽175,15 ₽
Клапан воздушный двойной Н-образный F99660

№ 34 · F99660

1 × 1 438,70 ₽1 438,70 ₽
Внутренний шестигранный болт с пружинной шайбой QH50-4211313

№ 35 · QH50-4211313

2 × 25,03 ₽50,06 ₽
Сапун 7935-2

№ 36 · 7935-2

2 × 50,05 ₽100,10 ₽
Прокладка Н-образного клапана F91353

№ 37 · F91353

1 × 25,03 ₽25,03 ₽
Пробка сапуна 15276

№ 38 · 15276

1 × 125,11 ₽125,11 ₽
Корпус механизма управления F96194-M

№ 39 · F96194-M

1 × 2 689,74 ₽2 689,74 ₽
Позиции этой схемы — 36 поз. на 10 471,62 ₽
Фитинг C01052

№ 2 · C01052

1 × 200,17 ₽200,17 ₽
Заглушка 54015

№ 3 · 54015

1 × 12,52 ₽12,52 ₽
Болт Q1420660

№ 4 · Q1420660

2 × 25,03 ₽50,06 ₽
Пробка с шестигранной головкой Q618B01

№ 5 · Q618B01

2 × 12,52 ₽25,04 ₽
Позиции этой схемы — 4 поз. на 287,79 ₽

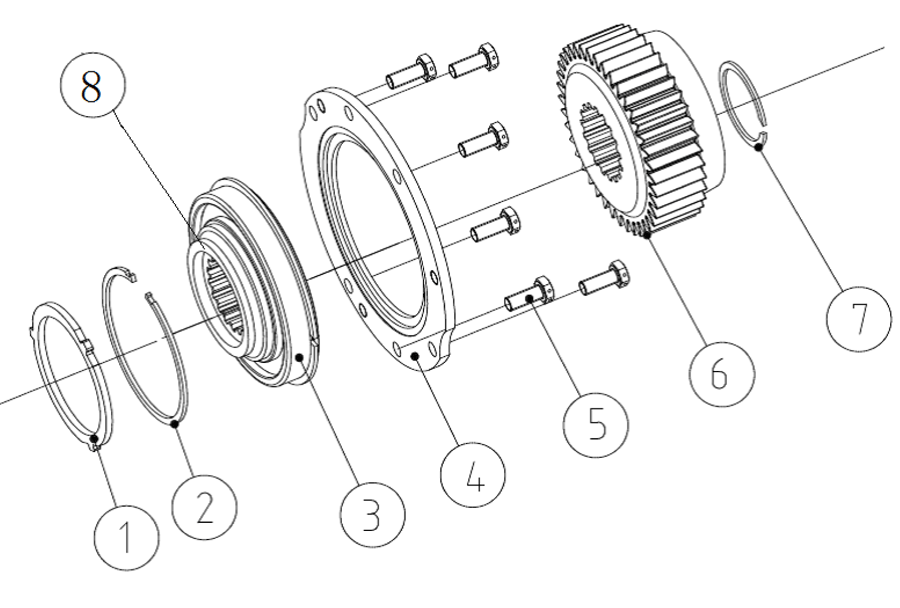

Шайба шестерни 12JS160T-1701106

№ 1 · 12JS160T-1701106

1 × 375,32 ₽375,32 ₽
Кольцо стопорное 12JS160T-1701107

№ 2 · 12JS160T-1701107

1 × 100,09 ₽100,09 ₽
Подшипник 50118

№ 3 · 50118

1 × 1 676,40 ₽1 676,40 ₽
Фланец фиксаторный подшипника демультипликатора 16138

№ 4 · 16138

1 × 825,69 ₽825,69 ₽
Болт фланца фиксаторного C09032

№ 5 · C09032

6 × 25,03 ₽150,18 ₽
Шестерня ведущая демультипликатора JS119T-1707030B

№ 6 · JS119T-1707030B

1 × 3 928,27 ₽3 928,27 ₽
Опора подшипника 12JS160T-1701124

№ 8 · 12JS160T-1701124

1 × 1 788,99 ₽1 788,99 ₽
Кольцо стопорное C01019

№ 9 · C01019

1 × 75,07 ₽75,07 ₽
Позиции этой схемы — 8 поз. на 8 920,01 ₽

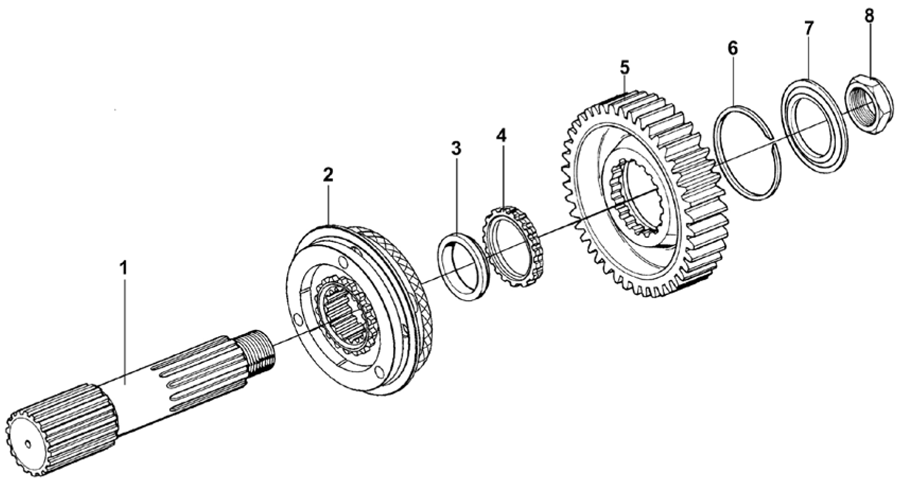

Вал выходной демультипликатора F99882

№ 1 · F99882

1 × 5 291,91 ₽5 291,91 ₽
Синхронизатор демультипликатора A-C09005

№ 2 · A-C09005

1 × 8 131,77 ₽8 131,77 ₽
Шайба выходного вала демультипликатора 14332

№ 3 · 14332

1 × 187,66 ₽187,66 ₽
Шайба шестерни выходного вала демультипликатора 14331

№ 4 · 14331

1 × 312,77 ₽312,77 ₽
Шестерня понижающей передачи выходного вала демультипликатора 19726

№ 5 · 19726

1 × 4 503,75 ₽4 503,75 ₽
Кольцо стопорное 14327

№ 6 · 14327

1 × 50,05 ₽50,05 ₽
Шайба шестерни понижающей передачи выходного вала 19466

№ 7 · 19466

1 × 525,44 ₽525,44 ₽
Гайка с фланцем F96006

№ 8 · F96006

1 × 337,79 ₽337,79 ₽
Позиции этой схемы — 8 поз. на 19 341,14 ₽

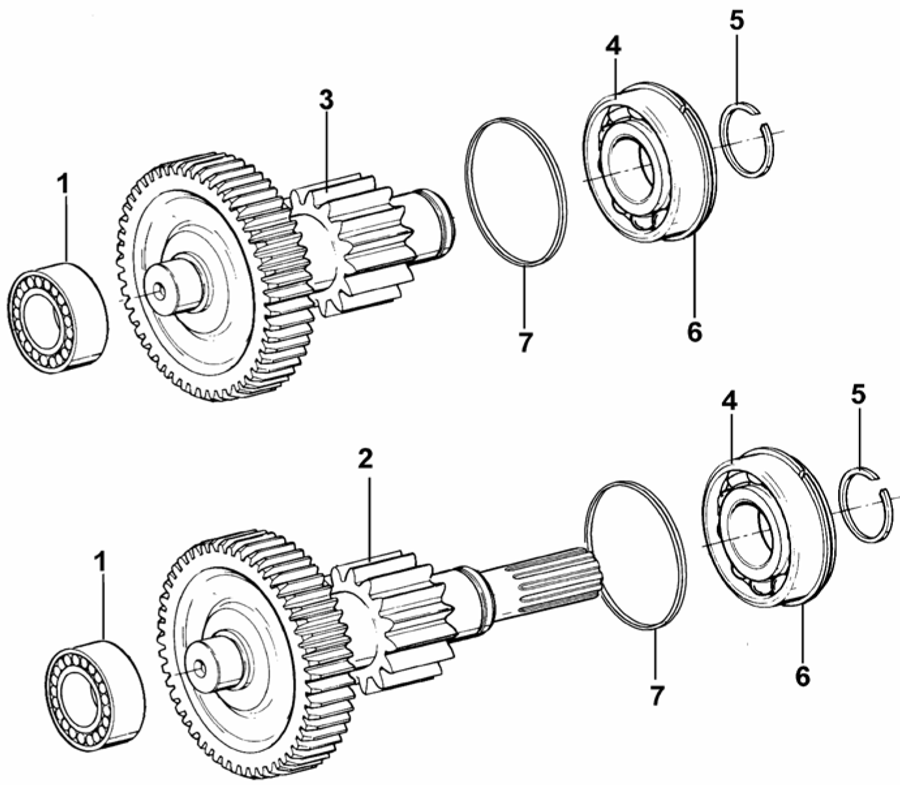

Подшипник роликовый 42307E

№ 1 · 42307E

2 × 1 000,84 ₽2 001,68 ₽
Вал промежуточный демультипликатора (длинный) A-5119

№ 2 · A-5119

1 × 5 948,36 ₽5 948,36 ₽
Вал промежуточный демультипликатора (короткий) A-C09019

№ 3 · A-C09019

1 × 5 518,35 ₽5 518,35 ₽
Подшипник роликовый 192310E

№ 4 · 192310E

2 × 1 426,19 ₽2 852,38 ₽
Кольцо стопорное 16723

№ 5 · 16723

2 × 25,03 ₽50,06 ₽
Позиции этой схемы — 5 поз. на 16 370,83 ₽

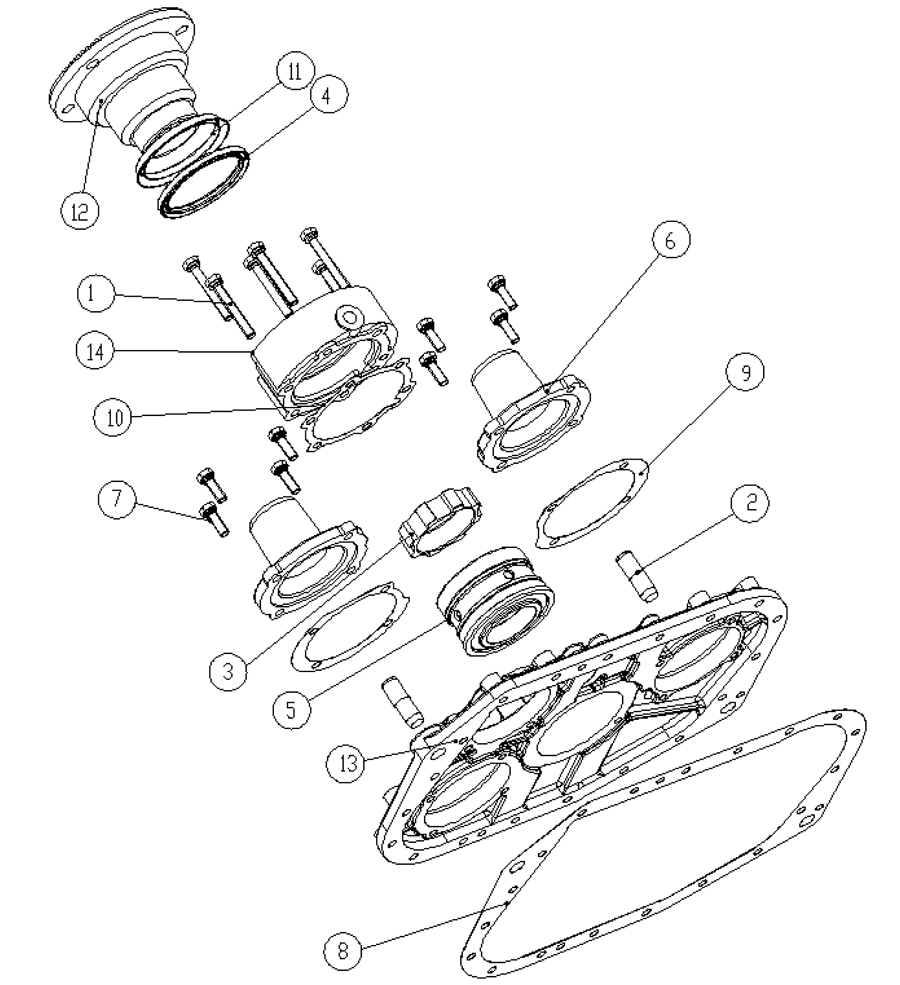

Болт крышки подшипника Q1421075

№ 1 · Q1421075

6 × 25,03 ₽150,18 ₽
Штифт 14334

№ 2 · 14334

2 × 100,09 ₽200,18 ₽
Индуктор датчика спидометра JS180-1701157-2

№ 3 · JS180-1701157-2

1 × 300,25 ₽300,25 ₽
Манжета крышки подшипника выходного вала нового образца 19109-6

№ 4 · 19109-6

1 × 900,75 ₽900,75 ₽
Подшипник 717813

№ 5 · 717813

1 × 4 891,58 ₽4 891,58 ₽
Крышка удлиненного промежуточного вала 17376

№ 6 · 17376-3

2 × 625,53 ₽1 251,06 ₽
Болт A-C09008

№ 7 · A-C09008

8 × 37,54 ₽300,32 ₽
Прокладка задней крышки 14335

№ 8 · 14335

1 × 575,48 ₽575,48 ₽
Прокладка крышки промежуточного вала демультипликатора 17352

№ 9 · 17352

2 × 150,13 ₽300,26 ₽
Прокладка крышки подшипника демультипликатора 15532

№ 10 · 15532

1 × 175,15 ₽175,15 ₽
Пыльник фланца F96119

№ 11 · F96119

1 × 50,05 ₽50,05 ₽
Фланец выходной F99900-5

№ 12 · F99900-5

1 × 3 815,68 ₽3 815,68 ₽
Крышка задняя F99975

№ 13 · F99975

1 × 6 880,73 ₽6 880,73 ₽
Крышка подшипника выходного вала демультипликатора F99967-7

№ 14 · F99967-7

1 × 1 150,96 ₽1 150,96 ₽
Позиции этой схемы — 14 поз. на 20 942,63 ₽

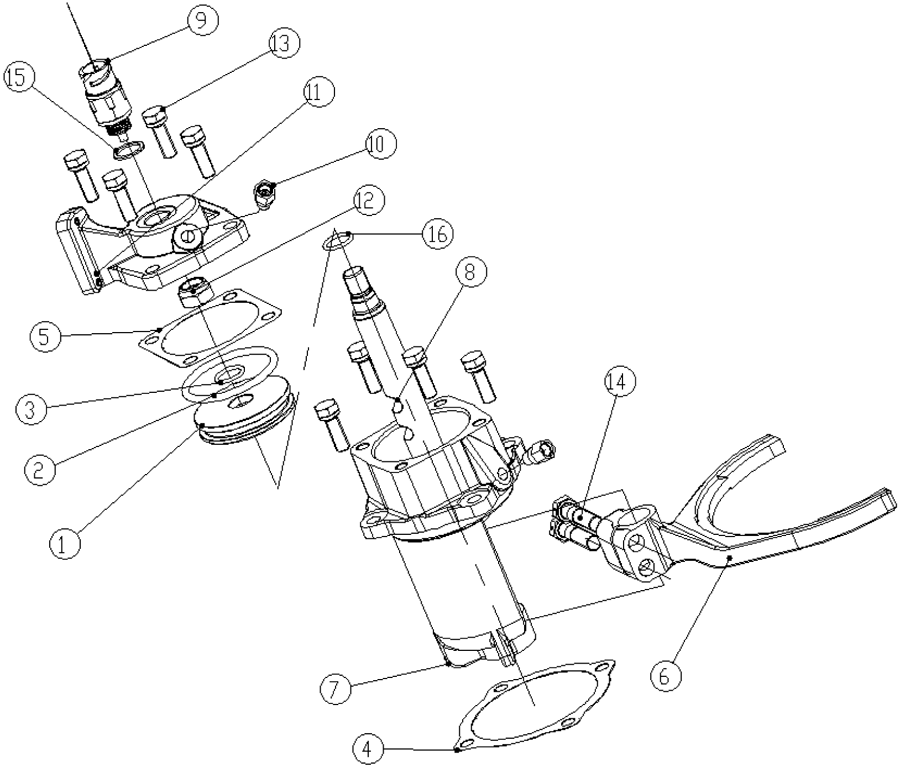

Ремкомплект цилиндра переключения передач 14344/14345/14765

№ 2 · 14344/14345/14765

1 × 638,04 ₽638,04 ₽
Датчик включения 0069GS

№ 9 · 0069GS

1 × 625,53 ₽625,53 ₽
Крышка цилиндра переключения передач демультипликатора F99857

№ 11 · F99857

1 × 520,00 ₽520,00 ₽
Болт крышки первичного вала Q1421032

№ 13 · Q1421032

8 × 25,03 ₽200,24 ₽
Позиции этой схемы — 4 поз. на 1 983,81 ₽

К этой схеме запчасти пока не привязаны.

Весь узел целиком — 182 поз. на 245 835,49 ₽

Подробное описание

Коробка передач 9JS135TA-G18031 производится на совместном Китайско-Белорусском предприятии Фаст Трансмишэн Европа, поставляется на сборочный конвейер Минского Автомобильного Завода

Гарантийный срок эксплуатации 12 месяцев.

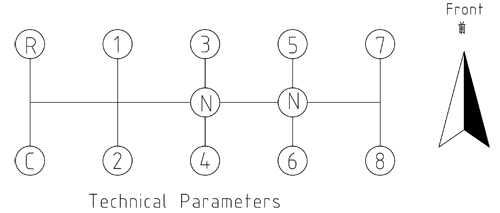

Тип коробки передачПолностью синхронизированная механическая 9-ступенчатая с двумя промежуточными валами
Максимальный входной крутящий момент, Н.м1350
Передаточные числа1пер.-11,02; 2пер.-6,55; 3пер.-4,64; 4пер.-3,36; 5пер.-2,46; 6пер.-1,95; 7пер.-1,38; 8пер.-1,00; 9пер.-0,73
Вес, кг280
Длинна, мм988

Каталог запасных частей КПП 9JS135TA-G18031

Картер сцепления и коробки передач 9JS135TA-G18031

№Каталожный номерНаименованиеКол-во
1C09034Болт2
2Q1421032MБолт4
3JS180A-1701040-3Крышка первичного вала1
414311Прокладка крышки первичного вала1
5Q1421290MБолт2
6Q1421038MБолт2
7GB889.2-2000-M16X15Гайка6
8Q40116Стопорная шайба6
9C01056Шпилька картера КПП6
10Q151B18100Болт1
11Q40318Стопорная шайба1
12Q151B1450TF2Болт1
13Q40314Стопорная шайба1
14JS180-1601021-14Вилка сцепления1
15GB889_2-2000-M16X1_5Гайка1
16JS180-1601022-1Шайба1
17JS180-1601030-3Втулка2
18GE25ESПодшипник1
19JS180-1601023-4Вал вилки сцепления1
20Q701B45Масленка1
21JS180-1601024-11Опора вилки сцепления1
22JS180-1601016-2Крышка ручного люка1
23JS180-1601015-6Картер сцепления1
2420822Прокладка корпуса муфты1
2518686-15Картер КПП1
266JS160T-1709588-1Кольцо уплотнительное2
276JS160T-1709587-1Пробка масляная1
28Q1231630Шпилька2
29Q40316Стопорная шайба2
30Q341B16Гайка2
3114373Магнит3
32JS180-1601016-1Крышка ручного люка1
33Q1421025Болт4

Вал вторичный КПП 9JS135TA-G18031

№Каталожный номерНаименованиеКол-во
1JS135TA-1701030Шестерня первичного вала1
216763Кольцо стопорное4
3JS130T-1701180Синхронизатор2
4JS135TA-1701113Шестерня повышающей передачи вторичного вала1
512JS160T-1701122Прокладка шестерен вторичного вала4
612JS160T-1701123Прокладка шестерен вторичного вала2
7JS135TA-1701112Шестерня 2-й передачи вторичного вала1
8JS150TA-1701111BШестерня 1-й передачи вторичного вала1
9JS150T-1701110BШестерня понижающей передачи вторичного вала1
10JS150T-1701108Втулка вторичного вала1
11JS150T-1701109BШестерня заднего хода вторичного вала1
1212JS160T-1701125Прокладка шестерни задней передачи вторичного вала1
13Q5280310Палец цилиндрический упругий1
14JS150T-1701121BШпонка вторичного вала1
15JS150T-1701105BВал вторичный1

Вал промежуточный КПП 9JS135TA-G18031

№Каталожный номерНаименованиеКол-во
1Q151B1645MБолт2
219668Отбойник промежуточного вала2
3Q5280514Палец цилиндрический упругий2
4370309YПодшипник промежуточного вала2
5C01021Кольцо стопорное промежуточного вала2
619198Кольцо стопорное промежуточного вала2
7JS135TA-1701056Шестерня ведущая промежуточного вала2
8JS150T-1701055BВтулка распорная промежуточного вала2
914317Кольцо стопорное2
10JS135TA-1701051Шестерня повышающей передачи промежуточного вала2
11JS135TA-1701050Шестерня 2-й передачи промежуточного вала2
12JS150TA-1701049BШестерня 1-й передачи промежуточного вала2
1319673Шпонка промежуточного вала2
14X-6-EШпонка полукруглая2
15JS150T-1701048BВал промежуточный2
16102308EПодшипник промежуточного вала2

Вал первичный КПП 9JS135TA-G18031

№Каталожный номерНаименованиеКол-во
116980Кольцо стопорное1
2C01020Кольцо стопорное1
3150212KПодшипник1
416463Втулка шестерни первичного вала1
514750Кольцо стопорное1
6JS180A-1701030-3Вал первичный1
716566Втулка направляющая первичного вала1

Вал промежуточный заднего хода КПП 9JS135TA-G18031

№Каталожный номерНаименованиеКол-во
1GB890-80-M16X1.5Гайка2
214283Прокладка промежуточного вала заднего хода2
314282Шайба промежуточного вала заднего хода2
414287Подшипник промежуточного вала заднего хода2
5JS150T-1701083BШестерня промежуточного вала заднего хода2
616403Шайба чашевидная заднего хода2
716405Вал промежуточный заднего хода2
8Q2821212Заглушка2

Механизм переключения передач КПП 9JS135TA-G18031

№Каталожный номерНаименованиеКол-во
1JS150TA-1702056BВилка переключения 3-й и 4-й передач1
2JS150TA-1702064BШток вилки переключения пониженной и задней передач1
38968Винт блокировки заднего хода1
48774Пружина блокировки задней передачи1
5F99671Палец вилки задней передачи1
63220Болт стопорный вилки переключения передач5
7JS150T-1702054BВилка переключения заднего хода1
8JS150T-1702052BГоловка переключения передач1
9JS150TA-1702065BШток вилки переключения передач1
10JS150TA-1702055BВилка переключения 1-й и 2-й передач1
11JS100A-1702054Головка переключения 3-ей и 4-ой передачи1
12JS150TA-1702066BШток вилки переключения 3-ей и 4-ой передач1
13JS100A-1702053Головка переключения передач1
14JS100A-1702073Палец опорный вала1
15JS100A-1702072Вилка1
161634Штифт блокировки вала вилки1
1719.05G100BGB-T308Шарик стальной2
18JS100A-1702015Крышка верхняя1
1912.7G100BGB-T308Шарик стальной3
20F96084Пружина фиксаторов штоков1
21F96085Пружина фиксаторов штоков2
22X-1-603Гайка2
23Q351B10Гайка2
24Q40310Шайба пружинная2
25Q361B10Гайка2
2611066Шпилька4
27GB889-80-M12X1.25Гайка1
28Q40112Шайба1
291642Прокладка механизма управления переключением передач1
3014918Прокладка верхней крышки1

Механизм управления переключением передач КПП 9JS135TA-G18031

№Каталожный номерНаименованиеКол-во
1Q341B10Гайка1
2Q40310Шайба пружинная1
3F96035-64Рычаг переключения передач1
4Q151B1050Болт рычага переключения передач1
5F99669Втулка (пыльник)1
6F91444Манжета валика переключения передач1
7F99681Блок управления переключением заднего хода1
8C09035Штифт блока управления переключением заднего хода1
9F99679Валик механизма управления переключением передач1
10F91345Втулка механизма управления переключением передач2
11F99585Держатель1
12C03030Палец цилиндрический1
13F99983Пружина1
14F99673Опора пружины2
15F99674Втулка пружинная1
16F99675Фиксирующее кольцо1
17F96036Пружина1
18C09035Штифт блока управления переключением задней передачи1
19Q72318Кольцо уплотнительное датчика1
200068DS-1Датчик заднего хода1
21990.12.71.0041-5Датчик нейтрального положения выбора передач1
22F96037Пружина2
23F99670Палец фиксаторный2
24F96140Прокладка2
25F96141Крышка2
26Q40408Пружинная шайба4
27Q151B0812Болт4
28Q1420822Болт4
29F99666Крышка1
30F99672Прокладка1
31Q72224Заглушка механизма управления1
32C03004Стопорный винт1
33C01051Фитинг прямой1
34F99660Клапан воздушный двойной Н-образный1
35QH50-4211313Внутренний шестигранный болт с пружинной шайбой2
367935-2Сапун2
37F91353Прокладка Н-образного клапана1
3815276Пробка сапуна1
39F96194-MКорпус механизма управления1

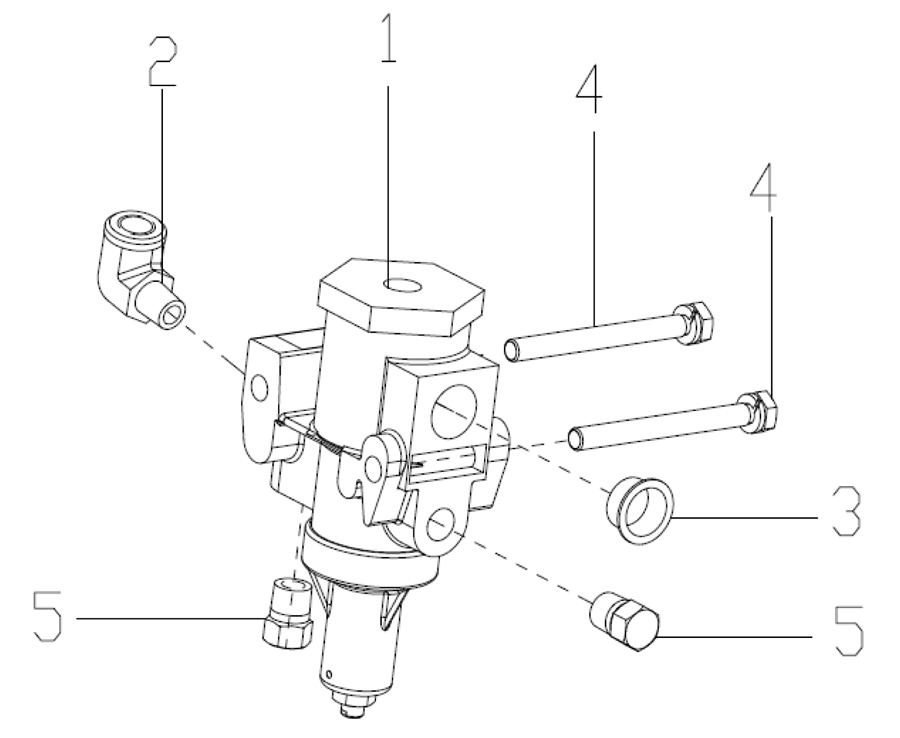

Регулятор воздушного фильтра КПП 9JS135TA-G18031

№Каталожный номерНаименованиеКол-во
1A-4740-1Регулятор воздушного фильтра1
2C01052Фитинг1
354015Заглушка1
4Q1420660Болт2
5Q618B01Пробка с шестигранной головкой2

Шестерня ведущая демультипликатора КПП 9JS135TA-G18031

№Каталожный номерНаименованиеКол-во
112JS160T-1701106Шайба шестерни1
212JS160T-1701107Кольцо стопорное1
350118Подшипник1
416138Фланец фиксаторный подшипника демультипликатора1
5C09032Болт фланца фиксаторного6
6JS119T-1707030BШестерня ведущая демультипликатора1
716763Кольцо стопорное1
812JS160T-1701124Опора подшипника1
9C01019Кольцо стопорное1

Вал выходной демультипликатора КПП 9JS135TA-G18031

№Каталожный номерНаименованиеКол-во
1F99882Вал выходной демультипликатора1
2A-C09005Синхронизатор демультипликатора1
314332Шайба выходного вала демультипликатора1
414331Шайба шестерни выходного вала демультипликатора1
519726Шестерня понижающей передачи выходного вала демультипликатора1
614327Кольцо стопорное1
719466Шайба шестерни понижающей передачи выходного вала1
8F96006Гайка с фланцем1

Валы промежуточные демультипликатора КПП 9JS135TA-G18031

№Каталожный номерНаименованиеКол-во
142307EПодшипник роликовый2
2A-5119Вал промежуточный демультипликатора (длинный)1
3A-C09019Вал промежуточный демультипликатора (короткий)1
4192310EПодшипник роликовый2
516723Кольцо стопорное2
6C01020Кольцо стопорное2

Крышка задняя КПП 9JS135TA-G18031

№Каталожный номерНаименованиеКол-во
1Q1421075Болт крышки подшипника6
214334Штифт2
3JS180-1701157-2Индуктор датчика спидометра1
419109-6Манжета крышки подшипника выходного вала1
5717813Подшипник1
617376Крышка удлиненного промежуточного вала2
7A-C09008Болт8
814335Прокладка задней крышки1
917352Прокладка крышки промежуточного вала демультипликатора2
1015532Прокладка крышки подшипника демультипликатора1
11F96119Пыльник фланца1
12F99900-5Фланец выходной1
13F99975Крышка задняя1
14F99967-7Крышка подшипника выходного вала демультипликатора1

Цилиндр переключения передач КПП 9JS135TA-G18031 в сборе

A-C09016-7

№Каталожный номерНаименованиеКол-во
114341Поршень цилиндра переключения передач1
214344-7Кольцо уплотнительное1
314345-3Кольцо уплотнительное1
414347Прокладка цилиндра переключения передач1
514349Прокладка крышки цилиндра1
616775-1Вилка демультипликатора1
716778-4Корпус цилиндра переключения передач1
816993-2Шток вилки демультипликатора1
90069GSДатчик1
10C01051Фитинг прямой2
11F99857Крышка цилиндра переключения передач демультипликатора1
12GB890-80-M16x1.5Гайка1
13Q1421032Болт8
14Q171B1250Болт вилки демультипликатора2
15X11511Шайба1
1614765-3Кольцо уплотнительное1

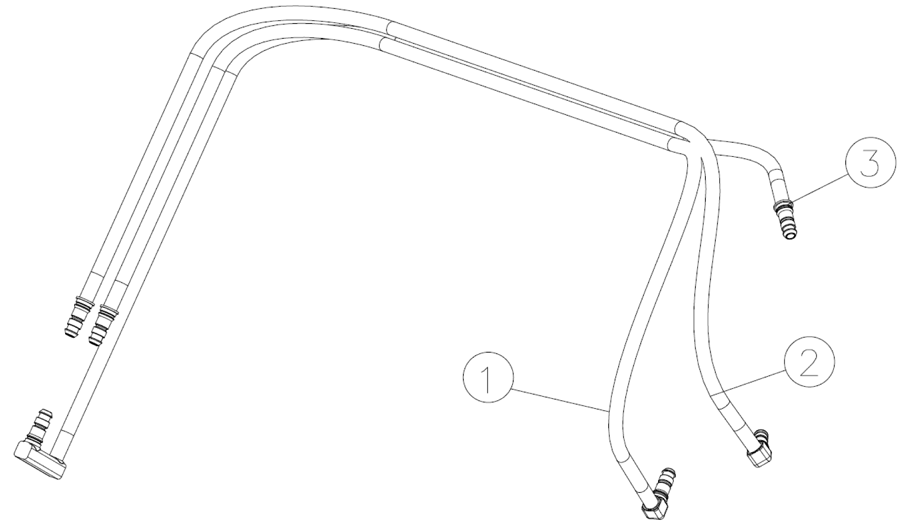

Комплект воздушных трубок КПП 9JS135TA-G18031

666167

№Каталожный номерНаименованиеКол-во
166603Трубка воздушная1
266602Трубка воздушная1
366601Трубка воздушная1
