Коробка передач МАЗ 9JS200TA+QH70-G12979

Купить Коробка передач МАЗ 9JS200TA+QH70-G12979

9JS200TA+QH70-G12979

9JS200TA+QH70-G12979
Миасс: Осталась 1 штука
Кубинка: Осталась 1 штука
325 000 Р
Тип коробки передачМеханическая 9-ступенчатая с двумя промежуточными валами
Максимальный входной крутящий момент, Н.м2000
Передаточные числапон.пер.-13,96; 1пер.-7,47; 2пер.-5,28; 3пер.-3,82; 4пер.-2,79; 5пер.-1,95; 6пер.-1,38; 7пер.-1,00; 8пер.-0,73; З/Х-13,96
Вес, кг359
ПрименяемостьАвтомобили МАЗ

Коробка передач 9JS200TA+QH70-G12979 производится на совместном Китайско-Белорусском предприятии Фаст Трансмишэн Европа, поставляется на сборочный конвейер Минского Автомобильного Завода

Коробка поставляется в комплекте с коробкой отбора мощности QH70-BH1-003

Для установки на автомобили УРАЛ или КРАЗ коробка передач может комплектоваться механизмом управления переключением передач A-C03001-376 с прямым приводом.

Гарантийный срок эксплуатации 6 месяцев.

Каталог запасных частей КПП 9JS200TA+QH70-G12979

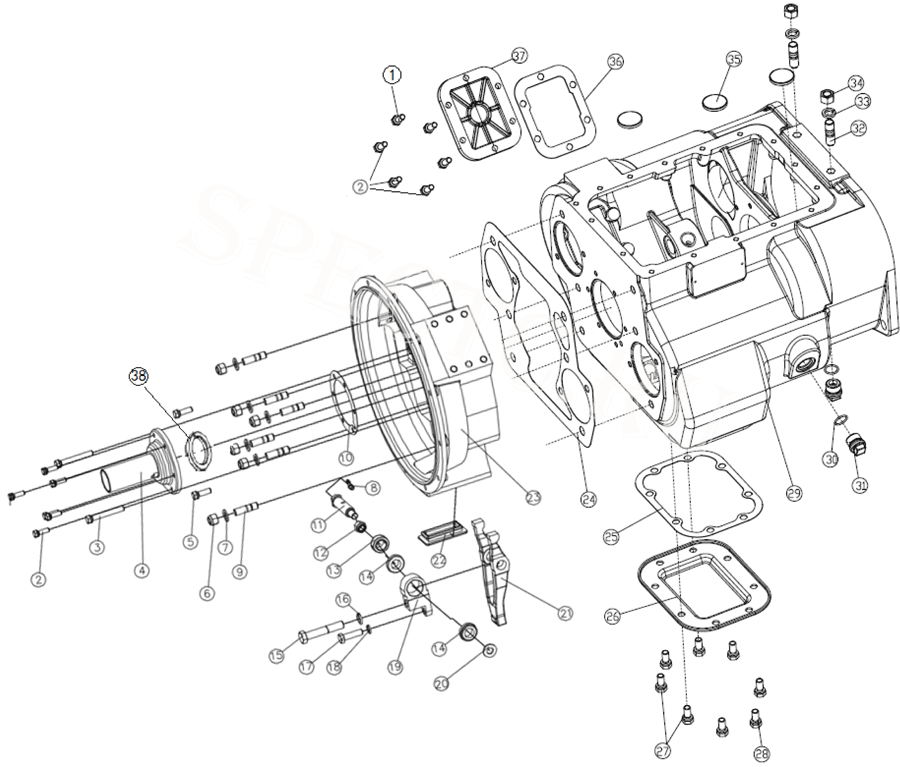

Картер сцепления и коробки передач 9JS200TA+QH70-G12979


Каталожный номерНаименованиеКол-во
1Q1421032Болт3
2Q1421032MБолт9
3Q1421290MБолт2
4JS180A-1701040Крышка подшипника первичного вала1
5Q1421238MБолт2
6GB890-80-M16X1.5Гайка6
7Q40116Стопорная шайба6
8Q701B45Масленка1
9C01056Шпилька6
1014311Прокладка крышки первичного вала1
11JS180-1601023-4Вал вилки сцепления1
12GB889.2-2000-M16X15Гайка1
13GE25ESПодшипник вилки сцепления1
14JS180-1601030-3Втулка2
15Q151B18100Болт1
16Q40318Стопорная шайба1
17Q151B1450TF2Болт1
18Q40314Стопорная шайба1
19JS180-1601024-10Опора вилки сцепления1
20JS180-1601022-1Шайба1
21JS180-1601021-14Вилка сцепления1
22JS180-1601016-2Крышка ручного люка1
2315410-29Картер муфты сцепления1
2420822Прокладка корпуса муфты1
2516929Прокладка нижнего люка1
2616596Крышка1
27Q1421225MБолт2
28Q1421225Болт6
299JS200T-1701015Картер КПП1
306JS160T-1709587-1Масляная пробка2
316JS160T-1709588-1Кольцо уплотнительное2
32Q1231630Шпилька2
33Q40316Кольцо стопорное2
34Q341B16Гайка2
3514373Магнит3
361684Прокладка1
37JS130T-1701020Крышка1
38F500A-1802191Манжета первичного вала1

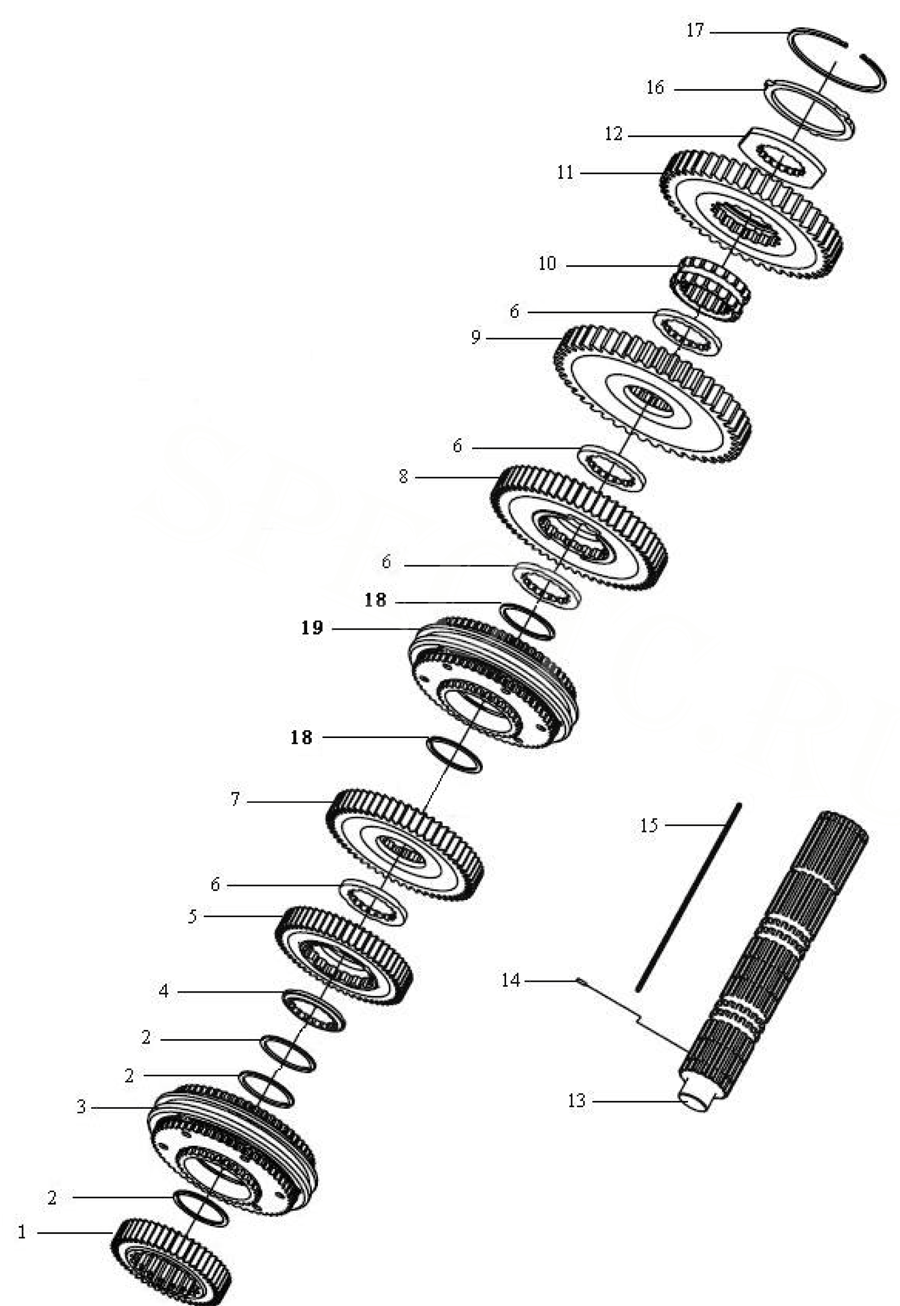

Вал вторичный КПП 9JS200TA+QH70-G12979

Каталожный номерНаименованиеКол-во
19JS200TA -1701030Шестерня первичного вала1
216763Кольцо стопорное3
3JS130T-1701180Синхронизатор2
412JS160T-1701122Прокладка шестерен вторичного вала1
59JS200TA -1701113Шестерня 3-й передачи вторичного вала1
69JS200T-1701122Прокладка шестерен вторичного вала4
79JS200TA -1701112Шестерня 2-й передачи вторичного вала1
89JS200TA -1701111Шестерня 1-й передачи вторичного вала1
99JS200T-1701110Шестерня понижающей передачи вторичного вала1
109JS200T-1701108Муфта вторичного вала1
119JS200T-1701109Шестерня заднего хода вторичного вала1
129JS200T-1701124Прокладка шестерни задней передачи вторичного вала КПП 9JS200TA1
139JS200T-1701105Вал вторичный1
14Q5280310Палец цилиндрический упругий1
159JS200T-1701121Шпонка вторичного вала1
1612JS160T-1701106Шайба шестерни КПП1
1712JS160T-1701107Кольцо стопорное1
189JS200T-1701123Кольцо стопорное2
199JS200T-1701170Синхронизатор 1-й и 2-й передачи1

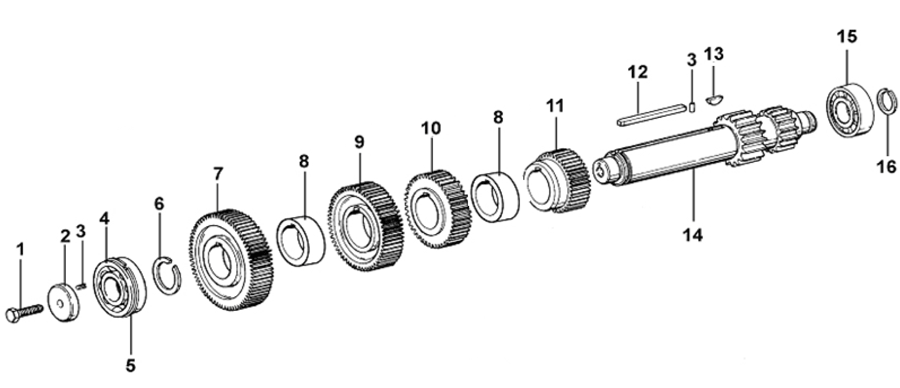

Вал промежуточный КПП 9JS200TA+QH70-G12979

Каталожный номерНаименованиеКол-во
1Q151B1645MБолт2
219668Отбойник промежуточного вала2
3Q5280514Палец цилиндрический упругий2
4192309EПодшипник роликовый2
5C01021Кольцо стопорное2
619198Кольцо стопорное2
79JS200TA-1701054Шестерня ведущая промежуточного вала2
89JS200T-1701057Втулка распорная4
99JS200TA-1701051Шестерня повышающей передачи2
109JS200TA-1701050Шестерня 2-й передачи промежуточного вала2
119JS200TA-1701049Шестерня 1-й передачи промежуточного вала2
129JS200T-1701056Шпонка промежуточного вала2
13X-6-EШпонка промежуточного вала2
149JS200T-1701048Вал промежуточный2
15102309EПодшипник роликовый2
16Q43145Кольцо стопорное2

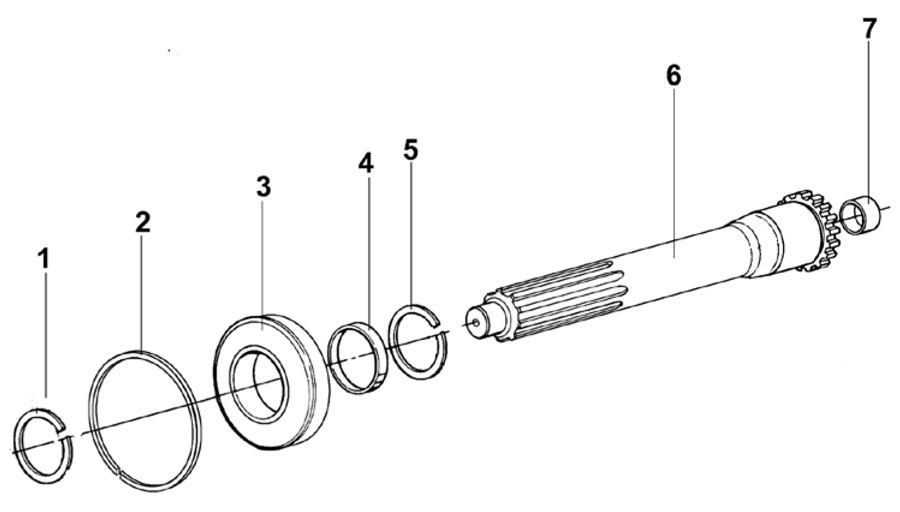

Вал первичный КПП 9JS200TA+QH70-G12979

Каталожный номерНаименованиеКол-во
116980Кольцо стопорное1
2C01020Кольцо стопорное1
3150212KПодшипник первичного вала1
416463Втулка шестерни первичного вала1
514750Кольцо стопорное1
6JS180A-1701030-SВал первичный1
716566Втулка направляющая первичного вала1

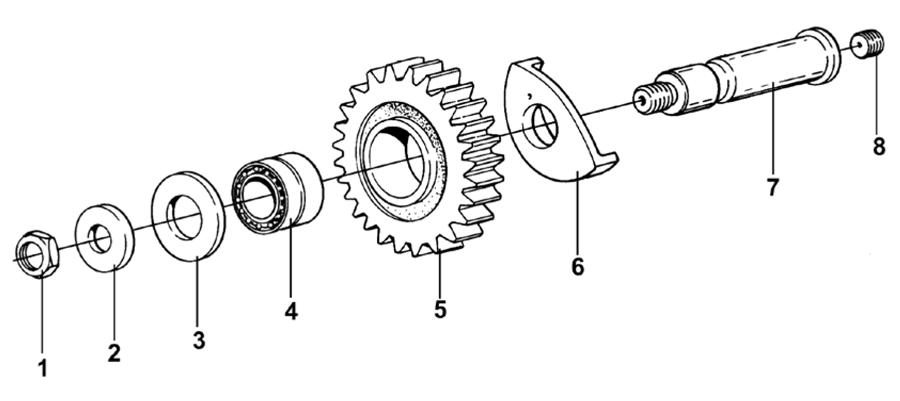

Вал промежуточный заднего хода КПП 9JS200TA+QH70-G12979

Каталожный номерНаименованиеКол-во
1GB889.2-2000-M20X1.5Гайка2
2JS220-1701088Шайба стопорная промежуточной шестерни заднего хода2
3JS220-1701087Шайба упорная подшипника2
4DS100-1701085Цилиндрический роликовый подшипник2
59JS200T-1701083Шестерня промежуточная заднего хода2
69JS200T-1701084
Шайба чашевидная вала задней передачи КПП JS200TA2
7JS220-1701082Вал промежуточный заднего хода2
8Q2821212Винт стопорный2

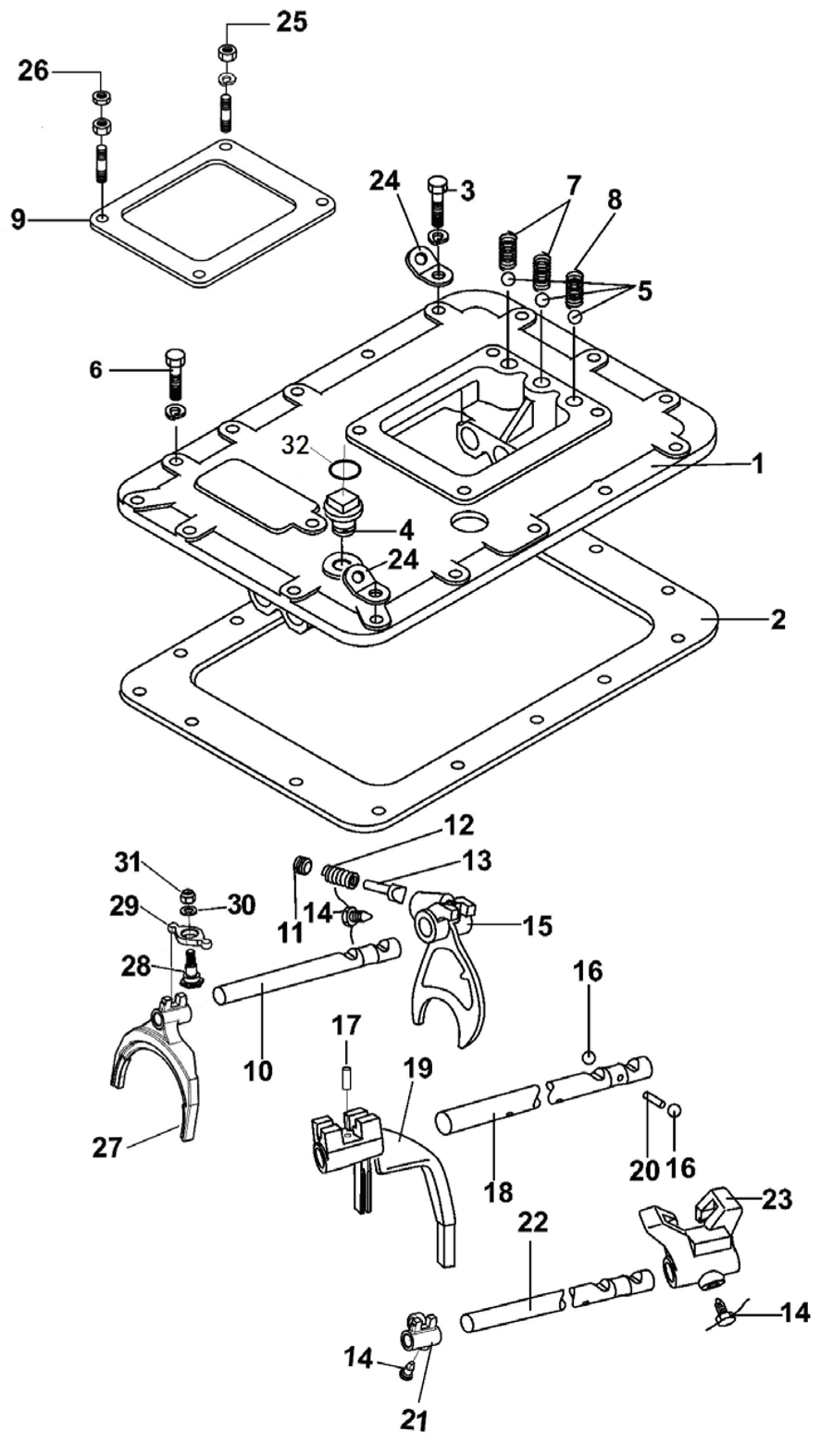

Механизм переключения передач КПП 9JS200TA+QH70-G12979

Каталожный номерНаименованиеКол-во
1JS100A-1702015Крышка верхняя1
214918Прокладка верхней крышки1
3Q1421038Болт2
46JS160T-1709587-1Пробка масляная1
512.7G100bGB-T308Шарик стальной3
6Q1421032MБолт12
7F96085Пружина2
8F96084Пружина1
91642Прокладка механизма правления переключением передач1
109JS200TA-1702064Вал вилки пониженной и задней передачи1
118968Винт блокировки заднего хода1
128774Пружина блокировки задней передачи1
13F99671Палец вилки задней передачи1
143220Болт стопорный вилки переключения передач3
159JS200T-1702054Вилка пониженной и задней передачи1
1619.05G100bGB-T308Шарик стальной2
17Q5280630Штифт вилки переключения передач1
189JS200T-1702065Вал вилки 1-й и 2-й передачи1
199JS200T-1702055Вилка 1-й и 2-й передачи1
201634Штифт блокировки вала вилки1
21JS100A-1702054Головка переключения 3-й и 4-й передачи1
22JS150TA-1702066BВал вилки 3-й и 4-й передачи1
23JS100A-1702053Головка переключения передач1
2420815Ухо2
2511066Шпилька2
Q40310Стопорная шайба2
Q361B10Гайка2
2611066Шпилька2
X-1-603Гайка2
Q351B10Гайка2
279JS200TA-1702056Вилка 3-й и 4-й передачи1
28JS100A-1702073Палец опорный вала1
29JS100A-1702072Вилка1
30Q40112Плоская шайба1
31GB889-80-M12X1.25Гайка1
326JS160T-1709588-1Кольцо уплотнительное1

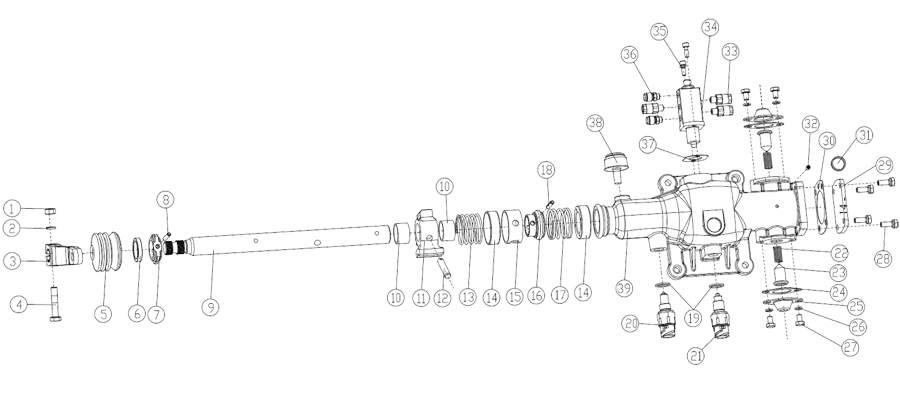

Механизм управления переключением передач КПП 9JS200TA+QH70-G12979

Каталожный номерНаименованиеКол-во
1Q341B10Гайка1
2Q40310Шайба стопорная1
3F96035-64Рычаг1
4Q151B1050Болт1
5F99669Втулка (пыльник)1
6F91444Манжета валика переключения передач1
7F99681Блок управления переключением заднего хода1
8C09035Штифт блока управления переключением задней передачи1
9F99679Валик механизма управления переключением передач1
10F91345Втулка механизма управления переключением передач2
11F99585Держатель1
12C03030Палец цилиндрический1
13F99983Пружина1
14F99673Опора пружины2
15F99674Втулка пружинная1
16F99675Фиксирующее кольцо1
17F96036Пружина1
18C09035Штифт1
19Q72318Кольцо уплотнительное датчика2
200068DS-1Датчик заднего хода1
21990_12_71_0041-5Датчик нейтрального положения1
22F96037Пружина2
23F99670Палец фиксаторный2
24F96140Прокладка2
25F96141Крышка2
26Q40408Шайба стопорная4
27Q151B0812Болт4
28Q1420822Болт4
29F99666Крышка1
30F99672Прокладка1
31Q72224Заглушка механизма управления1
32C03004Винт стопорный1
33C01051Фитинг прямой3
34F99660Клапан воздушный двойной Н-образный1
35QH50-4211313Болт2
367935Сапун2
37F91353Прокладка1
3815276Пробка сапуна1
39F96194Корпус механизма управления1

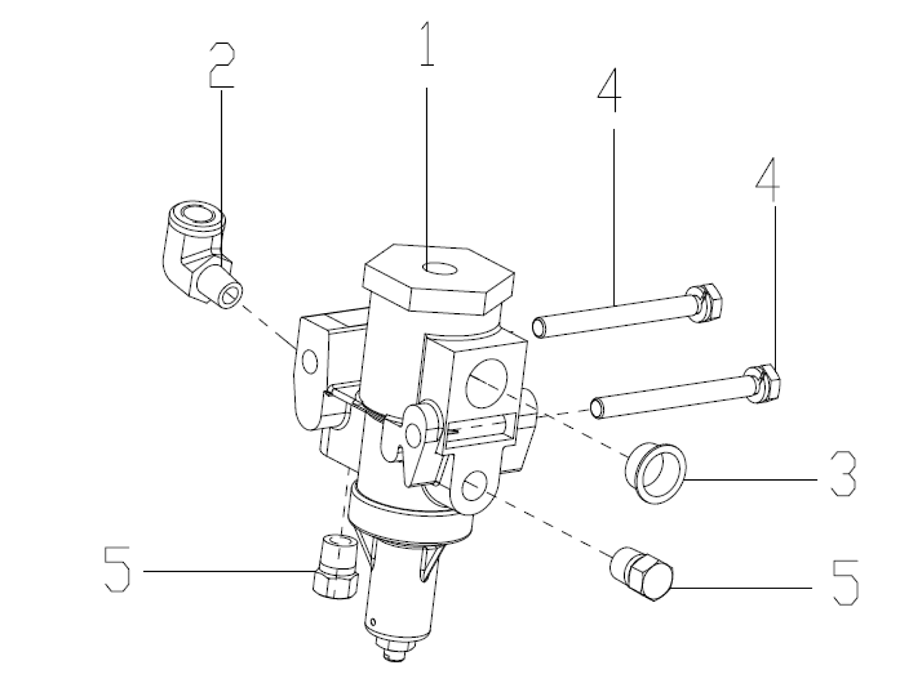

Регулятор воздушного фильтра КПП 9JS200TA+QH70-G12979


Каталожный номерНаименованиеКол-во
1A-4740-1Регулятор воздушного фильтра1
2C01052Фитинг1
354015Заглушка1
4Q1420660Болт2
5Q618B01Заглушка2

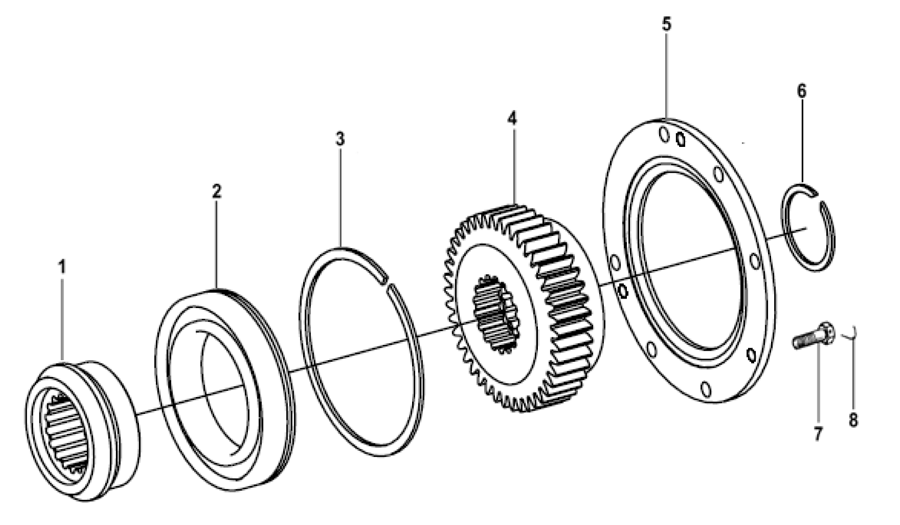

Шестерня ведущая демультипликатора КПП 9JS200TA+QH70-G12979


Каталожный номерНаименованиеКол-во
19JS200T-1701126Опора подшипника1
250118Подшипник1
3C01019Кольцо стопорное1
49JS200TA-1707030Шестерня ведущая демультипликатора1
5JS220-1707031Фланец фиксаторный подшипника демультипликатора1
69JS200T-1701123Кольцо стопорное1
7C09032Болт фланца фиксаторного6
81819Проволокапо потребности

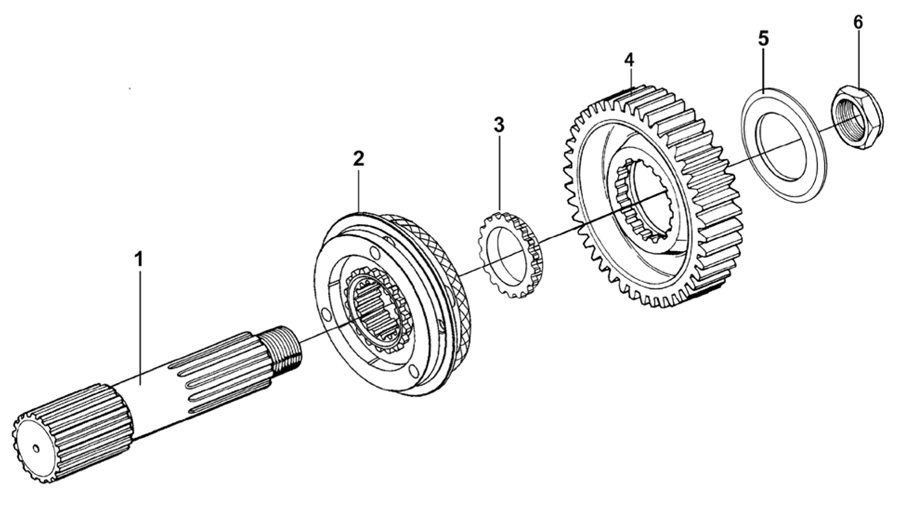

Вал выходной демультипликатора КПП 9JS200TA+QH70-G12979

Каталожный номерНаименованиеКол-во
112JS200T-1707105Вал выходной демультипликатора1
29JS200T-1707140Синхронизатор демультипликатора1
312JS200T-1707107Прокладка выходного вала демультипликатора1
49JS200TA-1707106Шестерня выходного вала демультипликатора1
512JS160T-1707108Шайба шестерни выходного вала демультипликатора1
6F96006Гайка с фланцем1

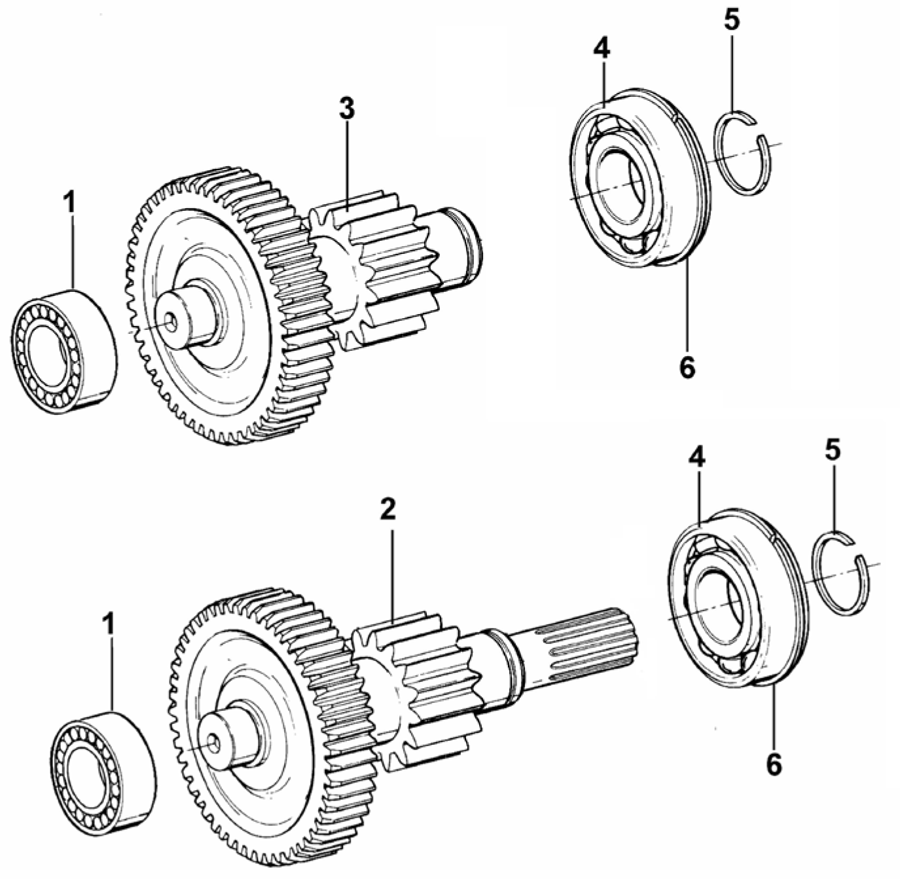

Валы промежуточные демультипликатора КПП 9JS200TA+QH70-G12979

Каталожный номерНаименованиеКол-во
142308EПодшипник промежуточного вала демультипликатора2
29JS200TA-1707049Вал промежуточный демультипликатора длинный1
39JS200TA-1707047Вал промежуточный демультипликатора короткий1
4192311EПодшипник промежуточного вала демультипликатора2
5JS180-1707051Кольцо стопорное2
6Q433120Кольцо стопорное2

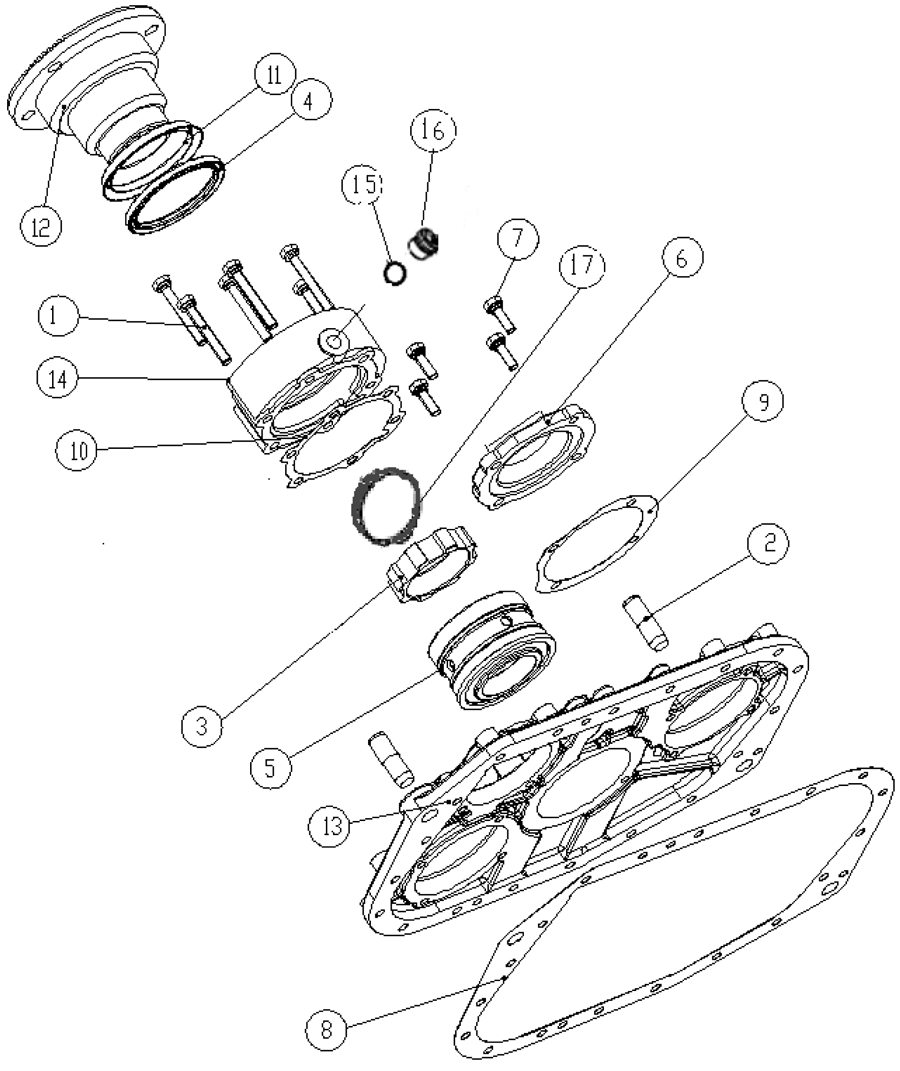

Крышка задняя КПП 9JS200TA+QH70-G12979


Каталожный номерНаименованиеКол-во
1Q1421075Болт6
214334Штифт2
3JS180-1701157-2Индуктор датчика спидометра1
419109-6Манжета крышки подшипника выходного вала1
5JS220-1707109Подшипник роликовый (комплект, бурт 8мм)1
6JS180-1707052Крышка промежуточного вала демультипликатора1
7Q1421032Болт8
814335Прокладка задней крышки1
9JS180-1707053Прокладка крышки промежуточного вала демультипликатора2
10JS180-1707156Прокладка крышки подшипника демультипликатора1
11F96119Пыльник фланца1
12JS220-1707159-1Фланец выходной1
13JS220-1707015-6Крышка задняя1
14JS180-1707155-3Крышка подшипника выходного вала1
15Q72318Кольцо уплотнительное датчика1
16Q617B18Заглушка1
17JS220-1707111Втулка ведущей шестерни спидометра1
1810JS160-1707052Крышка промежуточного вала демультипликатора1

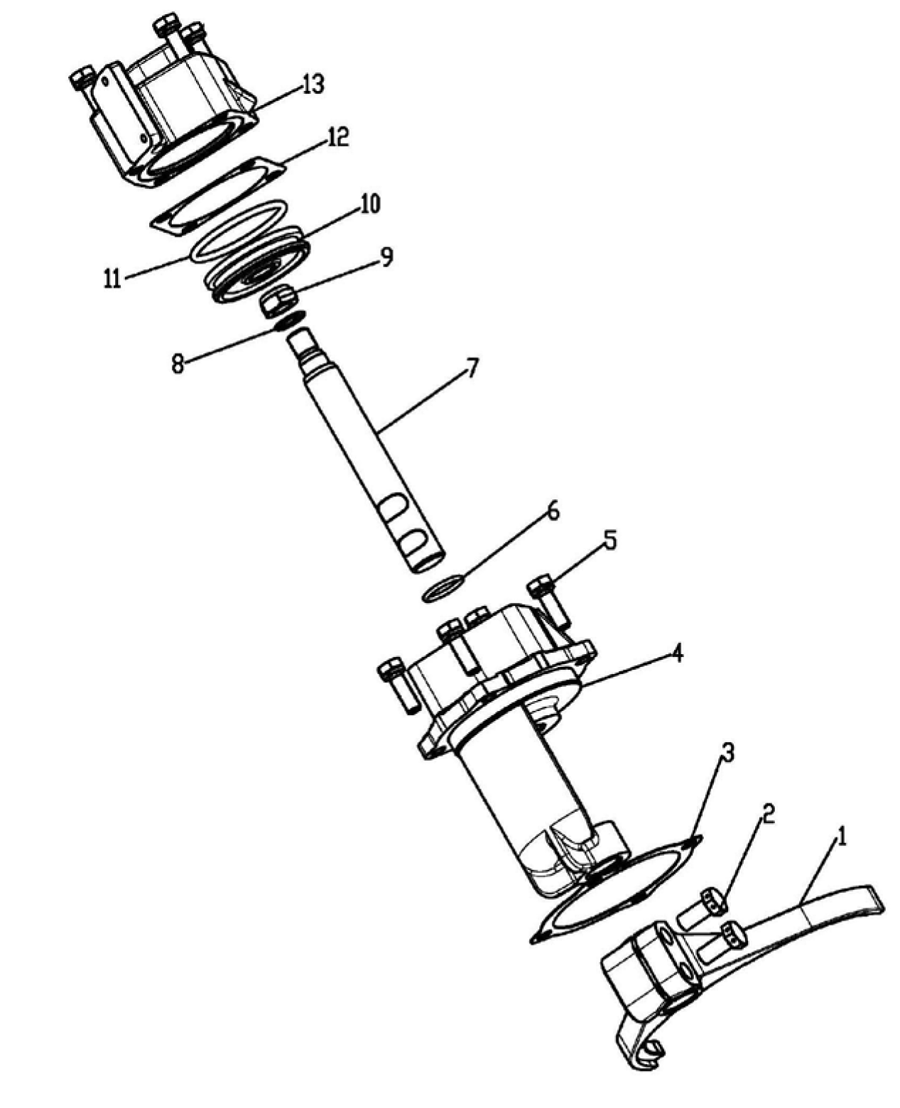

Цилиндр переключения передач КПП 9JS200TA+QH70-G12979

Каталожный номерНаименованиеКол-во
01JS220-1707060-47Пневмоцилиндр переключения передач (под КОМ, двойной клапан)1
116775-1Вилка демультипликатора1
2Q171B1250Болт вилки демультипликатора2
314347Прокладка1
4JS220-1707062-1Корпус цилиндра1
5Q1421032MБолт4
614765-3Кольцо уплотнительное1
7JS220-1707061-1Шток цилиндра переключения передач1
814345-3Кольцо уплотнительное1
9GB890-80-M16x1.5Гайка1
1014341Поршень цилиндра переключения передач1
1114344-7Кольцо уплотнительное1
1214349Прокладка крышки цилиндра1
13QH70-4211401-17Цилиндр нейтрального положения двухпоршневой1

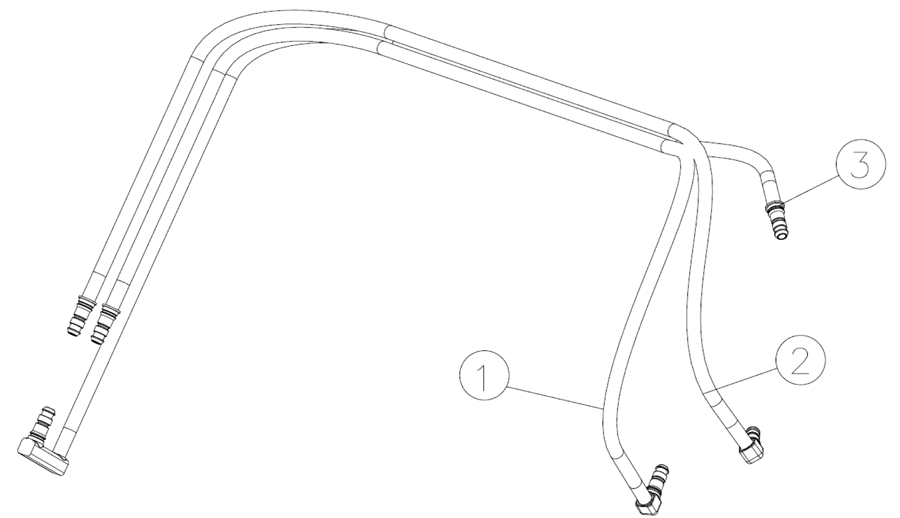

Комплект воздушных трубок КПП 9JS200TA+QH70-G12979

666169


Каталожный номерНаименованиеКол-во
01666169Комплект трубок1
166675Трубка воздушная1
266676Трубка воздушная1
366674Трубка воздушная1

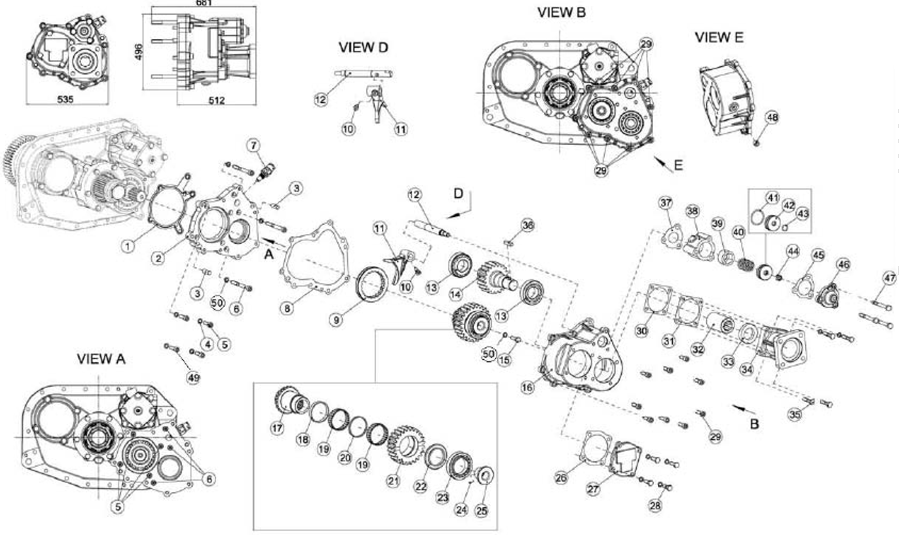

Коробка отбора мощности QH70-BH1-003

QH70-G12979


Каталожный номерНаименованиеКол-во
1QH70-4211112-6Прокладка1
2QH70-4211111-10Боковая пластина1
313X35-GB119.2Штифт2
4Q40312Шайба пружинная4
5Q218B1235TВинт с шестигранной головкой3
6FQZH0210G105TF6Болт3
7JK942KДатчик включения КОМ1
8QH70-4211110-7Прокладка1
9QH70-4211302Муфта КОМ1
10J80-1702083Винт стопорный1
11QH70-4211301Вилка муфты КОМ1
12QH70-4211305-1Шток вилки КОМ1
1332208Подшипник КОМ2
14QH70-4211201-2Вал выходной шестерни коробки отбора мощности1
15Q151B1035Болт1
16QH70-4211101-7Корпус КОМ1
17QH70-4211102Пустотелый вал1
18QH70-4211103Втулка распорная1
19K637120GB5846-86Подшипник2
20J80-1701133Втулка распорная1
21QH70-4211105Шестерня ведущая1
22QH70-4211106Фиксатор подшипника1
2342111Конический роликовый подшипник1
24Q5280310Палец цилиндрический упругий1
25QH70-4211104Крышка1
26QH70-4211108Прокладка1
27QH70-4211107Торцевая пластина1
28Q1421030Болт4
29FQZH0610G30Винт9
30QH70-4211203-2Прокладка регулировочная1
31QH70-4211208Прокладка1
32QH70-4211204-20Фитинг1
33PG40X65X12HG4-692-67Сальник1
34QH70-4211206-21Крышка подшипника1
35 Q1421045Болт4
36Q5511040Шпонка1
37QH70-4211307Прокладка1
38QC45-4211306Цилиндр1
39QCZ50-4211310Втулка распорная1
40QL40B-4211311BПружина возвратная1
41QC45-4211300-1Кольцо уплотнительное1
42QC45-4211311Поршень1
43QH50-4211300Кольцо уплотнительное1
44Q32812Гайка1
45QH70-4211303Прокладка1
46QH70-4211304-2Крышка цилиндра1
47Q1421090Болт3
48Q62103Пробка1
49Q218B1260TВинт1
50Q40310Шайба пружинная4




Производитель ООО "Фаст Трансмишэн Европа"
Страна Белоруссия
Применяемость МАЗ

Категории: Оригинальные запасные части для КПП производства Shaanxi Fast Gear, Fast-Eaton, Фаст Трансмишэн Европа Коробки передач Shaanxi Fast Gear и Фаст Трансмишэн Европа

Коробка передач МАЗ 9JS200TA+QH70-G12979 отзывы

Оставьте отзыв об этом товаре первым!
