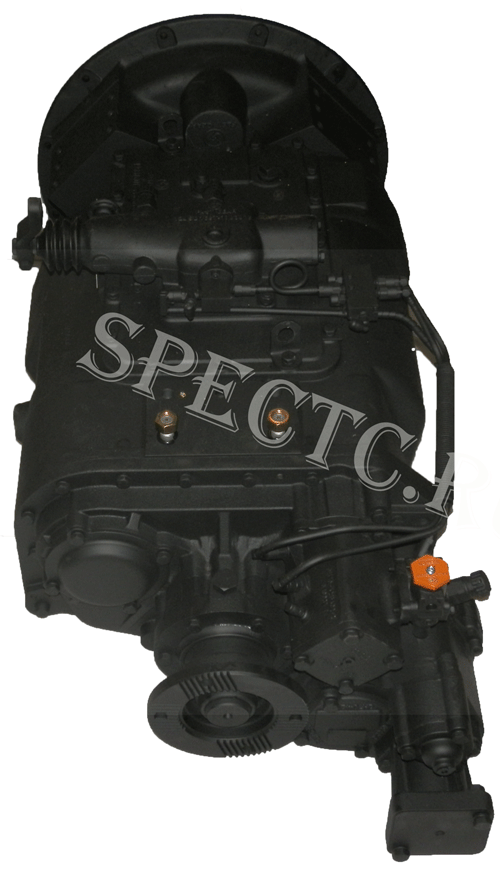

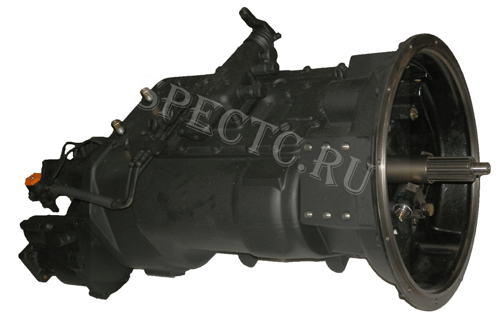

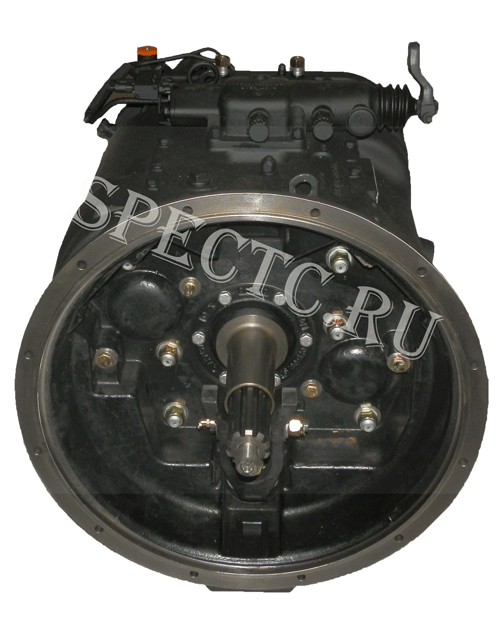

Коробка передач МАЗ 12JS200TA+QH70-G12980

Коробка передач МАЗ 12JS200TA+QH70-G12980

510 900,00 ₽/шт

Артикул: 12JS200TA+QH70-G12980

Описание

12JS200TA+QH70-G12980

Количество:
шт

В наличии — 10 шт

  • Кубинка10 шт
  • Миасс0 шт

Характеристики

ПроизводительООО "Фаст Трансмишэн Европа"
СтранаБелоруссия
Применяемость
МАЗ

Запчасти

192 поз. по 16 схемам — можно заказать по отдельности или комплектом

К этой схеме запчасти пока не привязаны.

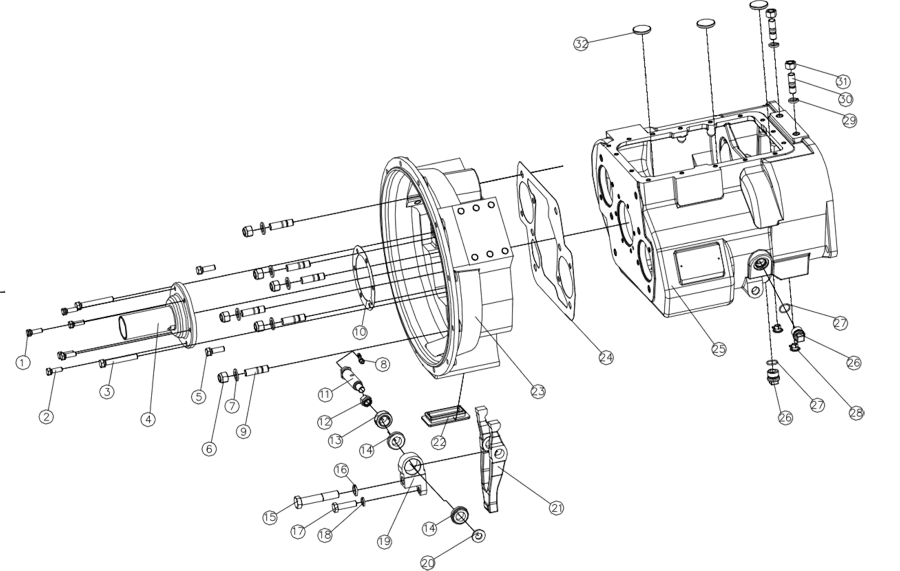

Болт C09034

№ 1 · C09034

2 × 47,00 ₽94,00 ₽
Болт крышки первичного вала Q1421032M

№ 2 · Q1421032M

4 × 42,00 ₽168,00 ₽
Болт Q1421290M

№ 3 · Q1421290M

2 × 69,00 ₽138,00 ₽
Крышка подшипника первичного вала JS180-1701040-6

№ 4 · JS180-1701040-6

1 × 2 201,00 ₽2 201,00 ₽
Болт картера муфты сцепления Q1421238M

№ 5 · Q1421238M

2 × 59,00 ₽118,00 ₽
Гайка GB889.2-2000-M16X1.5

№ 6 · GB889.2-2000-M16X1.5

6 × 68,00 ₽408,00 ₽
Плоская шайба Q40116

№ 7 · Q40116

6 × 16,00 ₽96,00 ₽
Маслёнка Q701B45

№ 8 · Q701B45

1 × 63,00 ₽63,00 ₽
Прокладка крышки подшипника первичного вала 14311

№ 10 · 14311

1 × 165,00 ₽165,00 ₽
Вал вилки сцепления JS180-1601023-4

№ 1 1 · JS180-1601023-4

1 × 611,00 ₽611,00 ₽
Подшипник вилки сцепления GE25ES

№ 13 · GE25ES

1 × 861,00 ₽861,00 ₽
Втулка JS180-1601030-3

№ 14 · JS180-1601030-3

2 × 227,00 ₽454,00 ₽
Болт вилки сцепления Q151B18100

№ 15 · Q151B18100

1 × 198,00 ₽198,00 ₽
Пружинная шайба Q40318

№ 16 · Q40318

1 × 16,00 ₽16,00 ₽
Болт вилки сцепления Q151B1450TF2

№ 17 · Q151B1450TF2

1 × 83,00 ₽83,00 ₽
Пружинная шайба Q40314

№ 18 · Q40314

1 × 11,00 ₽11,00 ₽
Опора вилки сцепления JS180-1601024-10

№ 19 · JS180-1601024-10

1 × 838,00 ₽838,00 ₽
Шайба JS180-1601022-1

№ 20 · JS180-1601022-1

1 × 26,00 ₽26,00 ₽
Вилка сцепления JS180-1601021-14

№ 21 · JS180-1601021-14

1 × 2 174,00 ₽2 174,00 ₽
Крышка ручного люка JS180-1601016-2

№ 22 · JS180-1601016-2

1 × 167,00 ₽167,00 ₽
Картер муфты сцепления 15410-29

№ 23 · 15410-29

1 × 14 805,00 ₽14 805,00 ₽
Прокладка корпуса муфты 20822

№ 24 · 20822

1 × 553,00 ₽553,00 ₽
Картер 12JS160T-1701015-9

№ 25 · 12JS160T-1701015-9

1 × 35 573,00 ₽35 573,00 ₽
Заглушка 6JS160T-1709587-1

№ 26 · 6JS160T-1709587-1

2 × 104,00 ₽208,00 ₽
Уплотнительное кольцо пробки 6JS160T-1709588-1

№ 27 · 6JS160T-1709588-1

2 × 32,00 ₽64,00 ₽
Заглушка 54015

№ 28 · 54015

2 × 11,00 ₽22,00 ₽
Пружинная шайба Q40316

№ 29 · Q40316

2 × 16,00 ₽32,00 ₽
Шпилька Q1231630

№ 30 · Q1231630

2 × 73,00 ₽146,00 ₽
Гайка Q341B16

№ 31 · Q341B16

2 × 73,00 ₽146,00 ₽
Магнит 14373

№ 32 · 14373

3 × 63,00 ₽189,00 ₽
Позиции этой схемы — 30 поз. на 60 628,00 ₽

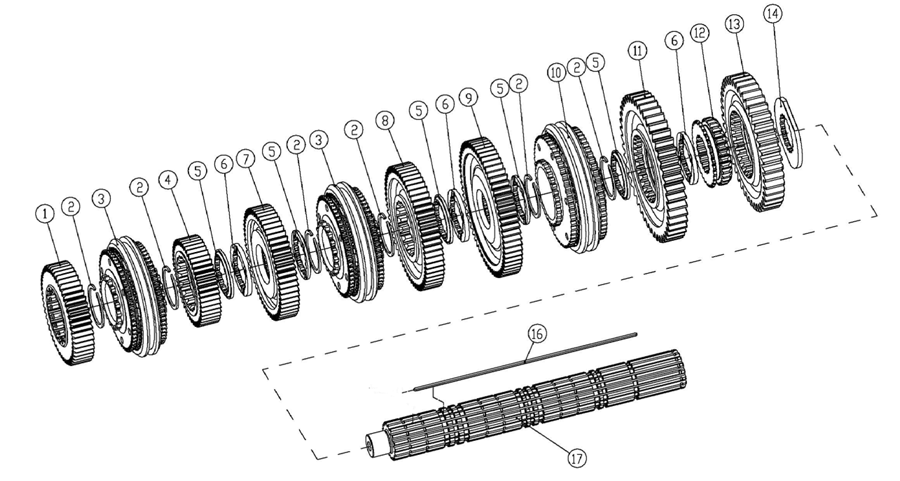

Шестерня первичного вала МАЗ (z=50) 12JS200T-1701116-1

№ 1 · 12JS200T-1701116-1

1 × 3 630,00 ₽3 630,00 ₽
Кольцо стопорное 16763

№ 2 · 16763

6 × 47,00 ₽282,00 ₽
Синхронизатор 3-ей-4-ой и 5-ой-6-ой передачи JS130T-1701180

№ 3 · JS130T-1701180

2 × 21 261,00 ₽42 522,00 ₽
Шестерня пятой передачи вторичного вала z=48 (на МАЗ) 12JS200T-1701115-1

№ 4 · 12JS200T-1701115-1

1 × 3 448,00 ₽3 448,00 ₽
Прокладка шестерён вторичного вала 12JS160T-1701122

№ 5 · 12JS160T-1701122

5 × 261,00 ₽1 305,00 ₽
Прокладка шестерён вторичного вала 12JS160T-1701123

№ 6 · 12JS160T-1701123

3 × 286,00 ₽858,00 ₽
Шестерня четвертой передачи вторичного вала (z=56) 12JS200T-1701114

№ 7 · 12JS200T-1701114

1 × 4 278,00 ₽4 278,00 ₽
Шестерня третьей передачи вторичного вала z=60 12JS200T-1701113

№ 8 · 12JS200T-1701113

1 × 4 745,00 ₽4 745,00 ₽
Шестерня второй передачи вторичного вала (z=64) 12JS200T-1701112

№ 9 · 12JS200T-1701112

1 × 5 471,00 ₽5 471,00 ₽
Синхронизатор первой и второй передачи КПП 12JS200 (нового образца) 12JS160T-1701170

№ 10 · 12JS160T-1701170

1 × 23 321,00 ₽23 321,00 ₽
Шестерня первой передачи вторичного вала (z=46) 12JS200T-1701111

№ 11 · 12JS200T-1701111

1 × 4 900,00 ₽4 900,00 ₽
Втулка вторичного вала 12JS160T-1701108

№ 12 · 12JS160T-1701108

1 × 1 881,00 ₽1 881,00 ₽
Шестерня задней передачи вторичного вала 16JS200T-1701110

№ 13 · 16JS200T-1701110

1 × 5 004,00 ₽5 004,00 ₽
Прокладка шестерни задней передачи вторичного вала 12JS160T-1701125

№ 14 · 12JS160T-1701125

1 × 364,00 ₽364,00 ₽
Шпонка вторичного вала 12JS160T-1701121

№ 16 · 12JS160T-1701121

1 × 208,00 ₽208,00 ₽
Вал вторичный 12JS200T-1701105

№ 17 · 12JS200T-1701105

1 × 9 204,00 ₽9 204,00 ₽
Позиции этой схемы — 16 поз. на 111 421,00 ₽

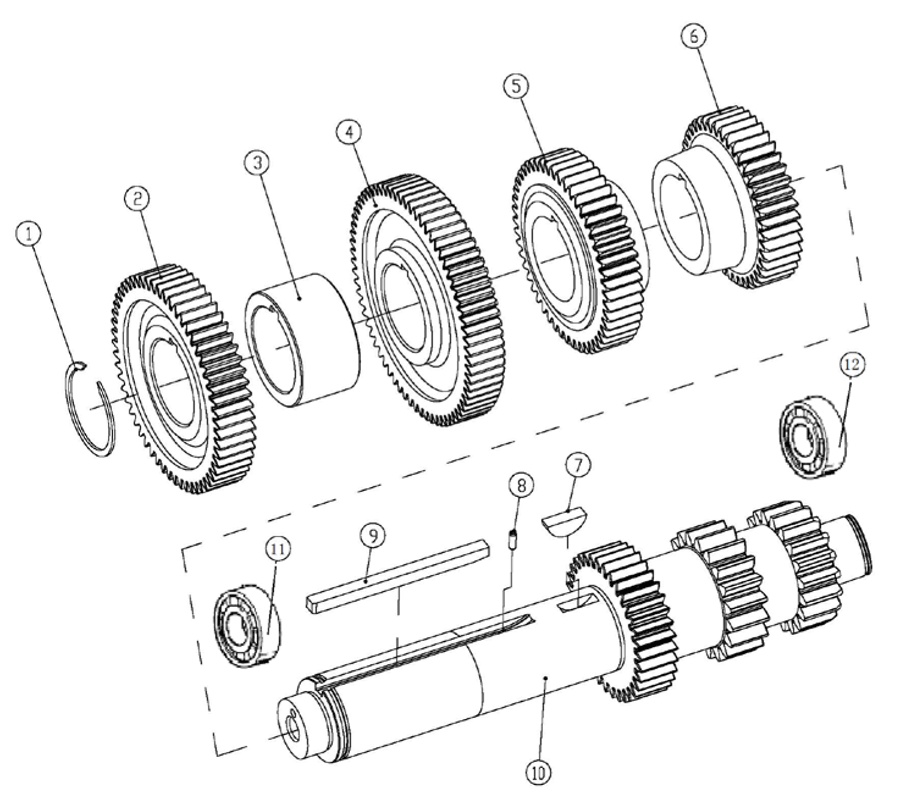

Кольцо стопорное промежуточного вала 19198

№ 1 · 19198

2 × 42,00 ₽84,00 ₽
Шестерня пятой передачи промежуточного вала 12JS200T-1701052

№ 2 · 12JS200T-1701052

2 × 2 878,00 ₽5 756,00 ₽
Втулка распорная 12JS160T-1701057

№ 3 · 12JS160T-1701057

2 × 486,00 ₽972,00 ₽
Шестерня ведущая промежуточного вала 12JS200T-1701056

№ 4 · 12JS200T-1701056

2 × 3 656,00 ₽7 312,00 ₽
Шестерня четвёртой передачи промежуточного вала 12JS200T-1701051

№ 5 · 12JS200T-1701051

2 × 5 237,00 ₽10 474,00 ₽
Шестерня третьей передачи промежуточного вала 12JS200T-1701050

№ 6 · 12JS200T-1701050

3 × 3 552,00 ₽10 656,00 ₽
Шпонка полукруглая X-6-E

№ 7 · X-6-E

2 × 62,00 ₽124,00 ₽
Палец цилиндрический упругий 5х14 Q5280514

№ 8 · Q5280514

2 × 16,00 ₽32,00 ₽
Шпонка квадратная промежуточного вала 16JS200T-1701055

№ 9 · 16JS200T-1701055

2 × 156,00 ₽312,00 ₽
Вал промежуточный 12JS200T-1701048

№ 10 · 12JS200T-1701048

2 × 15 142,00 ₽30 284,00 ₽
Подшипник роликовый с проточкой 192309E

№ 11 · 192309Е

2 × 1 613,00 ₽3 226,00 ₽
Подшипник роликовый, без проточки (NCL309E) 102309E

№ 12 · 102309E

2 × 1 812,00 ₽3 624,00 ₽
Позиции этой схемы — 12 поз. на 72 856,00 ₽

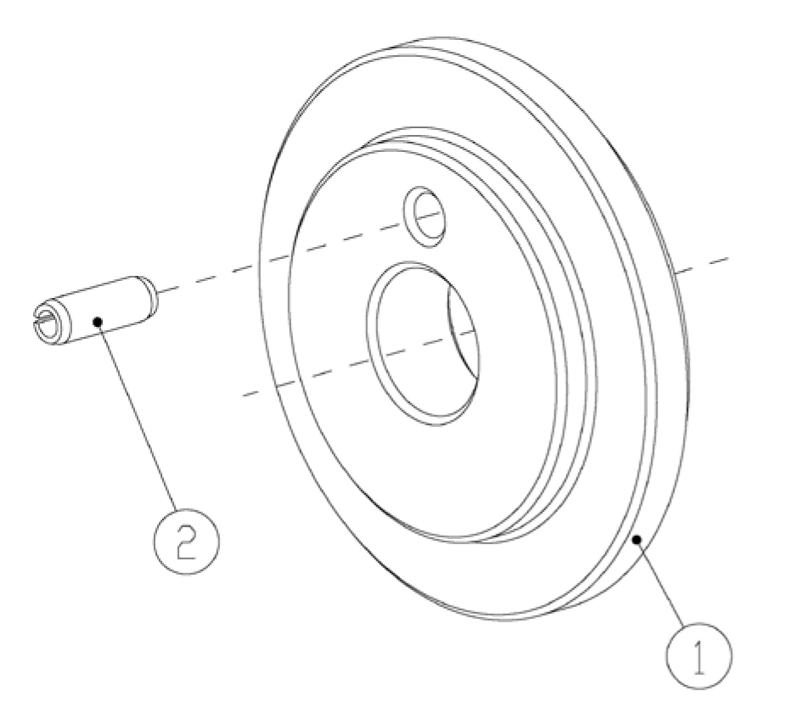

Отбойник промежуточного вала 19668

№ 1 · 19668

2 × 159,00 ₽318,00 ₽
Позиции этой схемы — 1 поз. на 318,00 ₽

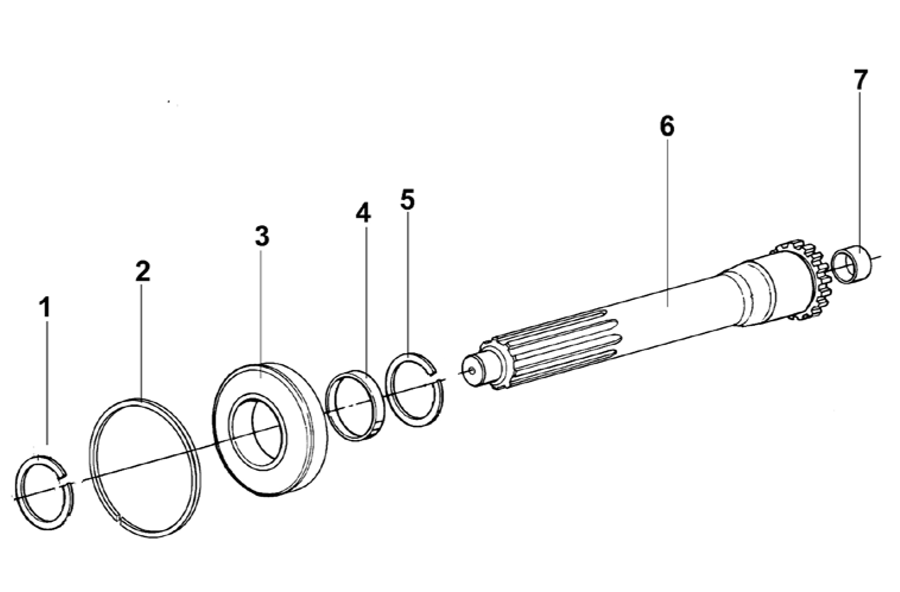

Кольцо стопорное подшипника первичного вала 16980

№ 1 · 16980

1 × 78,00 ₽78,00 ₽
Кольцо стопорное C01020

№ 2 · C01020

1 × 59,00 ₽59,00 ₽
Подшипник первичного вала 150212K

№ 3 · 150212K

1 × 1 199,00 ₽1 199,00 ₽
Втулка шестерни первичного вала 16463

№ 4 · 16463

1 × 132,00 ₽132,00 ₽
Кольцо стопорное 14750

№ 5 · 14750

1 × 47,00 ₽47,00 ₽
Вал первичный JS180A-1701030-S

№ 6 · JS180A-1701030-S

1 × 4 330,00 ₽4 330,00 ₽
Втулка направляющая первичного вала 16566

№ 7 · 16566

1 × 83,00 ₽83,00 ₽
Позиции этой схемы — 7 поз. на 5 928,00 ₽

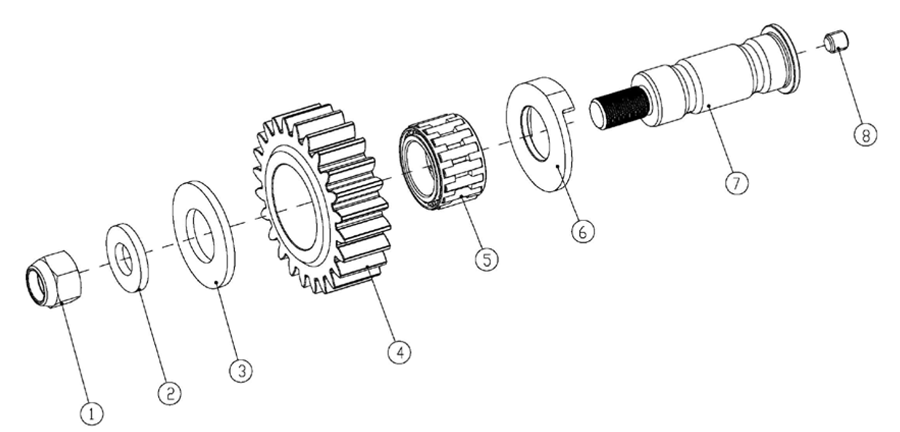

Гайка М20х1,5 вала заднего хода GB889.2-2000-M20X1.5

№ 1 · GB889.2-2000-M20X1.5

2 × 69,00 ₽138,00 ₽
Шайба стопорная промежуточного вала задней передачи JS220-1701088

№ 2 · JS220-1701088

2 × 113,00 ₽226,00 ₽
Шайба упорная подшипника JS220-1701087

№ 3 · JS220-1701087

2 × 156,00 ₽312,00 ₽
Шестерня промежуточная задней передачи 12JS200T-1701083

№ 4 · 12JS200T-1701083

2 × 1 958,00 ₽3 916,00 ₽
Подшипник роликовый DS100-1701085

№ 5 · DS100-1701085

2 × 1 011,00 ₽2 022,00 ₽
Шайба чашевидная вала задней передачи 12JS160T-1701084

№ 6 · 12JS160T-1701084

2 × 246,00 ₽492,00 ₽
Вал промежуточный заднего хода JS220-1701082

№ 7 · JS220-1701082

2 × 873,00 ₽1 746,00 ₽
Позиции этой схемы — 7 поз. на 8 852,00 ₽

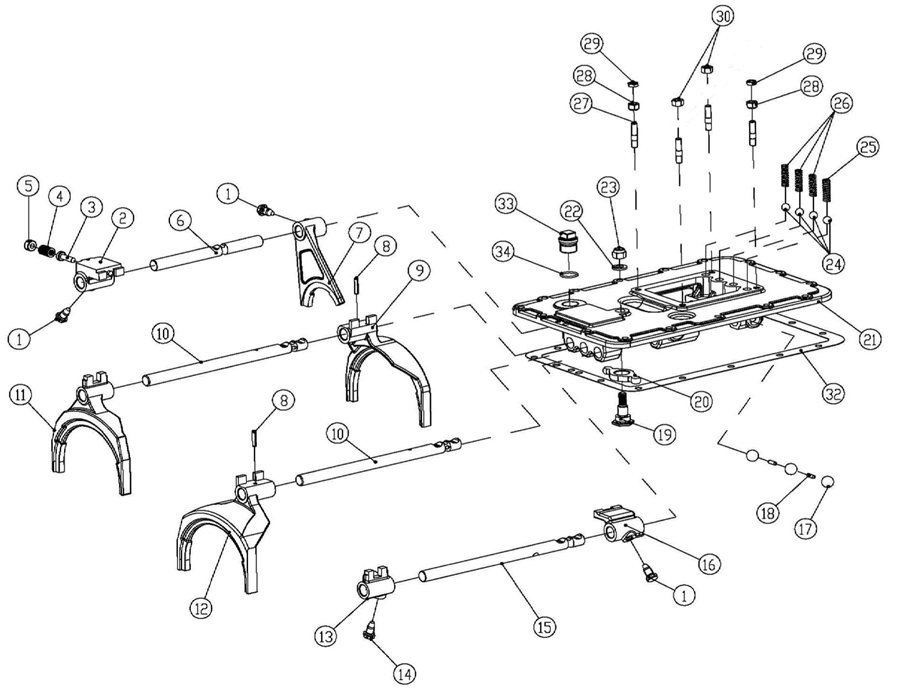

Болт стопорный вилки переключения передач 3220

№ 1 · 3220

3 × 42,00 ₽126,00 ₽
Головка направляющая задней передачи 12JS160T-1702051

№ 2 · 12JS160T-1702051

1 × 729,00 ₽729,00 ₽
Пружина замка заднего хода 8774-1

№ 4 · 8774-1

1 × 139,00 ₽139,00 ₽
Шток вилки переключения задней передачи 12JS160T-1702063

№ 6 · 12JS160T-1702063

1 × 491,00 ₽491,00 ₽
Вилка переключения задней передачи 12JS160T-1702055

№ 7 · 12JS160T-1702055

1 × 1 554,00 ₽1 554,00 ₽
Штифт Q5280628

№ 8 · Q5280628

2 × 47,00 ₽94,00 ₽
Вилка переключения 1-ой и 2-ой передачи 12JS160T-1702056

№ 9 · 12JS160T-1702056

1 × 2 251,00 ₽2 251,00 ₽
Шток вилки переключения 1-ой, 2-ой, 3-ей, 4-ой передач 12JS160T-1702064-1

№ 10 · 12JS160T-1702064-1

2 × 576,00 ₽1 152,00 ₽
Вилка переключения 5-й - 6-й передач 12JS160T-1702058-2

№ 11 · 12JS160T-1702058-2

1 × 1 795,00 ₽1 795,00 ₽
Вилка переключения 3-4 передачи 12JS160T-1702057

№ 12 · 12JS160T-1702057

1 × 2 262,00 ₽2 262,00 ₽
Головка переключения пятой и шестой передач 12JS160T-1702059-1

№ 13 · 12JS160T-1702059-1

1 × 585,00 ₽585,00 ₽
Винт стопорный вилки переключения передач 3220-1

№ 14 · 3220-1

1 × 42,00 ₽42,00 ₽
Шток вилки переключения 5-ой и 6-ой передачи 12JS160T-1702066

№ 15 · 12JS160T-1702066

1 × 606,00 ₽606,00 ₽
Головка переключения 5-й и 6-й передачи 12JS160T-1702054

№ 16 · 12JS160T-1702054

1 × 526,00 ₽526,00 ₽
Шарик стальной 19.05G100BGB-T308

№ 17 · 19.05G100BGB-T308

3 × 47,00 ₽141,00 ₽
Палец опорный вала JS100A-1702073

№ 19 · JS100A-1702073

1 × 194,00 ₽194,00 ₽
Вилка JS100A-1702072

№ 20 · JS100A-1702072

1 × 237,00 ₽237,00 ₽
Крышка верхняя 12JS160T-1702015

№ 21 · 12JS160T-1702015

1 × 11 849,00 ₽11 849,00 ₽
Шайба Q40112

№ 22 · Q40112

1 × 14,00 ₽14,00 ₽
Гайка GB889-80-M12X1.25

№ 23 · GB889-80-M12X1.25

1 × 42,00 ₽42,00 ₽
Шарик стальной 12.7G100BGB-T308

№ 24 · 12.7G100BGB-T308

4 × 37,00 ₽148,00 ₽
Пружина фиксаторов штоков F96084

№ 25 · F96084

1 × 76,00 ₽76,00 ₽
Пружина фиксаторов штоков F96085

№ 26 · F96085

3 × 85,00 ₽255,00 ₽
Шпилька 11066

№ 27 · 11066

4 × 42,00 ₽168,00 ₽
Гайка X-1-603

№ 28 · X-1-603

2 × 32,00 ₽64,00 ₽
Гайка Q351B10

№ 29 · Q351B10

2 × 16,00 ₽32,00 ₽
Гайка стопорная C01058-1

№ 30 · C01058-1

2 × 32,00 ₽64,00 ₽
Прокладка верхней крышки 12JS160T-1702016

№ 32 · 12JS160T-1702016

1 × 59,00 ₽59,00 ₽
Позиции этой схемы — 28 поз. на 25 695,00 ₽

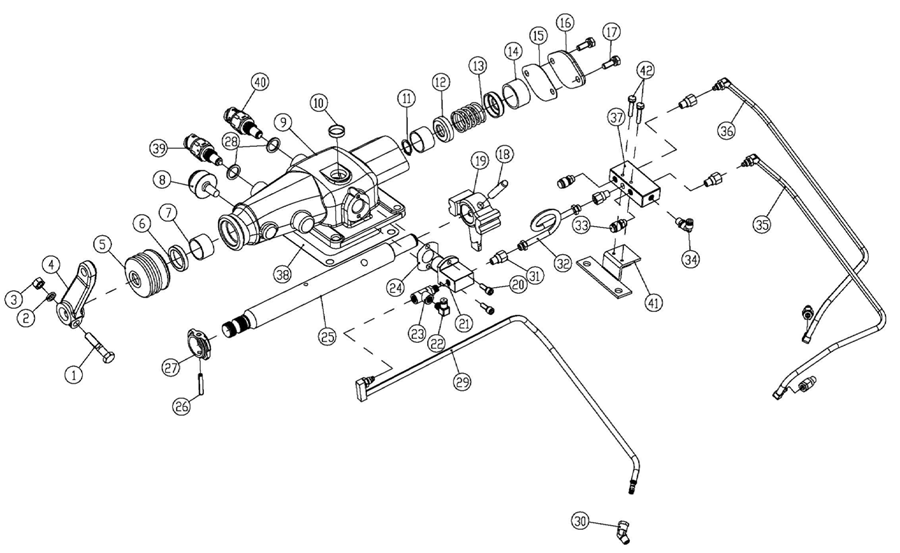

Болт рычага переключения передач Q151B1050M

№ 1 · Q151B1050M

1 × 32,00 ₽32,00 ₽
Шайба пружинная Q40310

№ 2 · Q40310

1 × 6,00 ₽6,00 ₽
Гайка Q341B10

№ 3 · Q341B10

1 × 16,00 ₽16,00 ₽
Рычаг валика переключения передач F96035-64

№ 4 · F96035-64

1 × 599,00 ₽599,00 ₽
Втулка (пыльник) F99669

№ 5 · F99669

1 × 99,00 ₽99,00 ₽
Манжета валика переключения передач F91444

№ 6 · F91444

1 × 205,00 ₽205,00 ₽
Втулка механизма управления переключением передач F91345

№ 7 · F91345

2 × 85,00 ₽170,00 ₽
Пробка сапуна 15276

№ 8 · 15276

1 × 139,00 ₽139,00 ₽
Корпус механизма управления переключением передач 12JS160T-1703015

№ 9 · 12JS160T-1703015

1 × 4 071,00 ₽4 071,00 ₽
Заглушка механизма управления Q72224

№ 10 · Q72224

1 × 21,00 ₽21,00 ₽
Кольцо стопорное вторичного вала малое Q43120

№ 11 · Q43120

1 × 21,00 ₽21,00 ₽
Гнездо пружины F99673-1

№ 12 · F99673-1

2 × 132,00 ₽264,00 ₽
Пружина 12JS160T-1703027

№ 13 · 12JS160T-1703027

1 × 142,00 ₽142,00 ₽
Втулка 12JS160T-1703024

№ 14 · 12JS160T-1703024

1 × 167,00 ₽167,00 ₽
Прокладка F99672-2

№ 15 · F99672-2

1 × 87,00 ₽87,00 ₽
Крышка F99666-2

№ 16 · F99666-2

1 × 142,00 ₽142,00 ₽
Болт Q1420822

№ 17 · Q1420822

2 × 21,00 ₽42,00 ₽
Палец цилиндрический C03030

№ 18 · C03030

1 × 118,00 ₽118,00 ₽
Держатель 12JS160T-1703018

№ 19 · 12JS160T-1703018

1 × 720,00 ₽720,00 ₽
Внутренний шестигранный болт с пружинной шайбой QH50-4211313

№ 20 · QH50-4211313

2 × 32,00 ₽64,00 ₽
Клапан контрольный 12JS160T-1703022

№ 21 · 12JS160T-1703022

1 × 1 258,00 ₽1 258,00 ₽
Соединитель быстрого переключения 12JS160T-1703021

№ 22 · 12JS160T-1703021

1 × 194,00 ₽194,00 ₽
Тройник нового образца C01053

№ 23 · C01053

1 × 255,00 ₽255,00 ₽
Прокладка Н-образного клапана F91353

№ 24 · F91353

1 × 37,00 ₽37,00 ₽
Валик механизма управления переключением передач 12JS160T-1703017

№ 25 · 12JS160T-1703017

1 × 1 151,00 ₽1 151,00 ₽
Штифт блока управления переключением задней передачи C09035

№ 26 · C09035

1 × 32,00 ₽32,00 ₽
Блок управления переключением заднего хода F99681

№ 27 · F99681

1 × 286,00 ₽286,00 ₽
Кольцо уплотнительное датчика Q72318

№ 28 · Q72318

2 × 57,00 ₽114,00 ₽
Комплект тубок воздушных 666168

№ 29 · 666168

1 × 1 275,00 ₽1 275,00 ₽
Фитинг C01052

№ 30 · C01052

1 × 199,00 ₽199,00 ₽
Фитинг прямой C01051

№ 31 · C01051

6 × 198,00 ₽1 188,00 ₽
Сапун 7935

№ 33 · 7935

2 × 69,00 ₽138,00 ₽
Клапан одинарный Н-образный 12JS160T-1703052

№ 37 · 12JS160T-1703052

1 × 1 358,00 ₽1 358,00 ₽
Прокладка механизма управления переключением передач 1642

№ 38 · 1642

1 × 170,00 ₽170,00 ₽
Датчик нейтрального положения выбора передач 990.12.71.0041-5

№ 39 · 990.12.71.0041-5

1 × 755,00 ₽755,00 ₽
Датчик включения заднего хода 0068DS-1

№ 40 · 0068DS-1

1 × 755,00 ₽755,00 ₽
Опора одинарного Н-образного клапана 12JS160T-1702095

№ 41 · 12JS160T-1702095

1 × 233,00 ₽233,00 ₽
Болт крепления Н-образного клапана Q1420430

№ 42 · Q1420430

2 × 11,00 ₽22,00 ₽
Позиции этой схемы — 38 поз. на 16 545,00 ₽

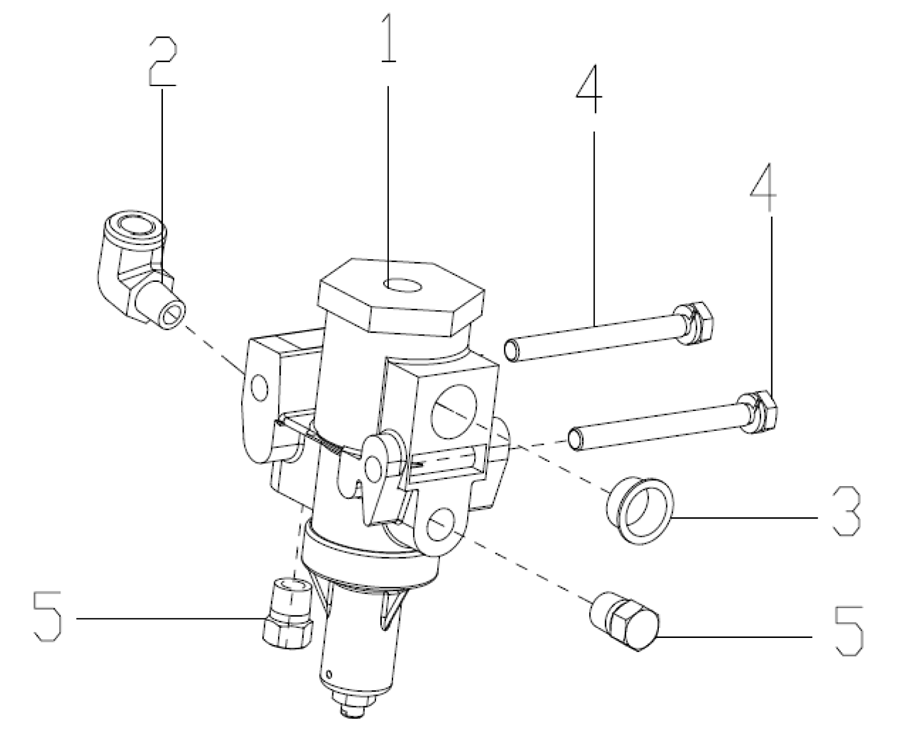

Регулятор воздушного фильтра 670-710 KPa A-C03002-20

№ 1 · A-C03002-20

1 × 1 823,00 ₽1 823,00 ₽
Болт Q1420660

№ 4 · Q1420660

2 × 26,00 ₽52,00 ₽
Пробка с шестигранной головкой Q618B01

№ 5 · Q618B01

2 × 21,00 ₽42,00 ₽
Позиции этой схемы — 3 поз. на 1 917,00 ₽
Шайба шестерни 12JS160T-1701106

№ 1 · 12JS160T-1701106

1 × 489,00 ₽489,00 ₽
Кольцо стопорное 12JS160T-1701107

№ 2 · 12JS160T-1701107

2 × 114,00 ₽228,00 ₽
Подшипник 50118

№ 3 · 50118

1 × 1 944,00 ₽1 944,00 ₽
Фланец фиксаторный подшипника демультипликатора JS220-1707031

№ 4 · JS220-1707031

1 × 1 087,00 ₽1 087,00 ₽
Болт фланца фиксаторного C09032

№ 5 · C09032

6 × 32,00 ₽192,00 ₽
Шестерня ведущая демультипликатора 12JS200T-1707030

№ 6 · 12JS200T-1707030

1 × 6 949,00 ₽6 949,00 ₽
Опора подшипника 12JS160T-1701124

№ 8 · 12JS160T-1701124

1 × 2 085,00 ₽2 085,00 ₽
Кольцо стопорное C01019

№ 9 · C01019

1 × 87,00 ₽87,00 ₽
Позиции этой схемы — 8 поз. на 13 061,00 ₽

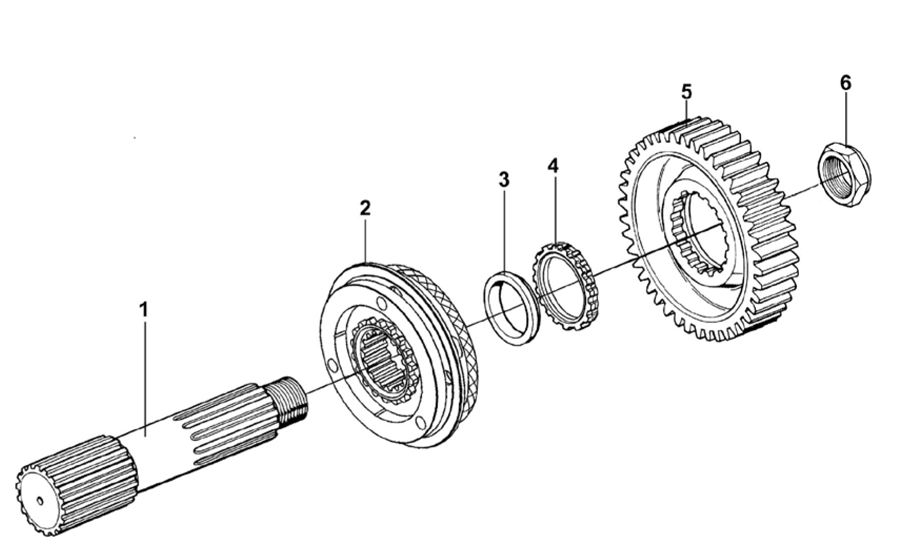

Вал выходной демультипликатора 12JS200T-1707105

№ 1 · 12JS200T-1707105

1 × 8 245,00 ₽8 245,00 ₽
Синхронизатор демультипликатора 12JS160T-1707140

№ 2 · 12JS160T-1707140

1 × 9 749,00 ₽9 749,00 ₽
Прокладка выходного вала демультипликатора 12JS200T-1707107

№ 3 · 12JS200T-1707107

1 × 541,00 ₽541,00 ₽
Шайба шестерни выходного вала демультипликатора 12JS160T-1707108

№ 4 · 12JS160T-1707108

1 × 623,00 ₽623,00 ₽
Шестерня выходного вала демультипликатора 12JS200T-1707106

№ 5 · 12JS200T-1707106

1 × 8 012,00 ₽8 012,00 ₽
Гайка с фланцем F96006

№ 6 · F96006

1 × 451,00 ₽451,00 ₽
Позиции этой схемы — 6 поз. на 27 621,00 ₽
Подшипник промежуточного вала демультипликатора 42308E

№ 1 · 42308E

2 × 1 377,00 ₽2 754,00 ₽
Вал промежуточный демультипликатора (длинный) 12JS200T-1707047

№ 2 · 12JS200T-1707047

1 × 24 916,00 ₽24 916,00 ₽
Вал промежуточный демультипликатора (короткий) 12JS200T-1707050

№ 3 · 12JS200T-1707050

1 × 13 119,00 ₽13 119,00 ₽
Подшипник промежуточного вала демультипликатора 192311E

№ 4 · 192311E

2 × 2 002,00 ₽4 004,00 ₽
Кольцо стопорное промежуточного вала демультипликатора JS180-1707051

№ 5 · JS180-1707051

2 × 57,00 ₽114,00 ₽
Кольцо стопорное Q433120

№ 6 · Q433120

2 × 69,00 ₽138,00 ₽
Позиции этой схемы — 6 поз. на 45 045,00 ₽

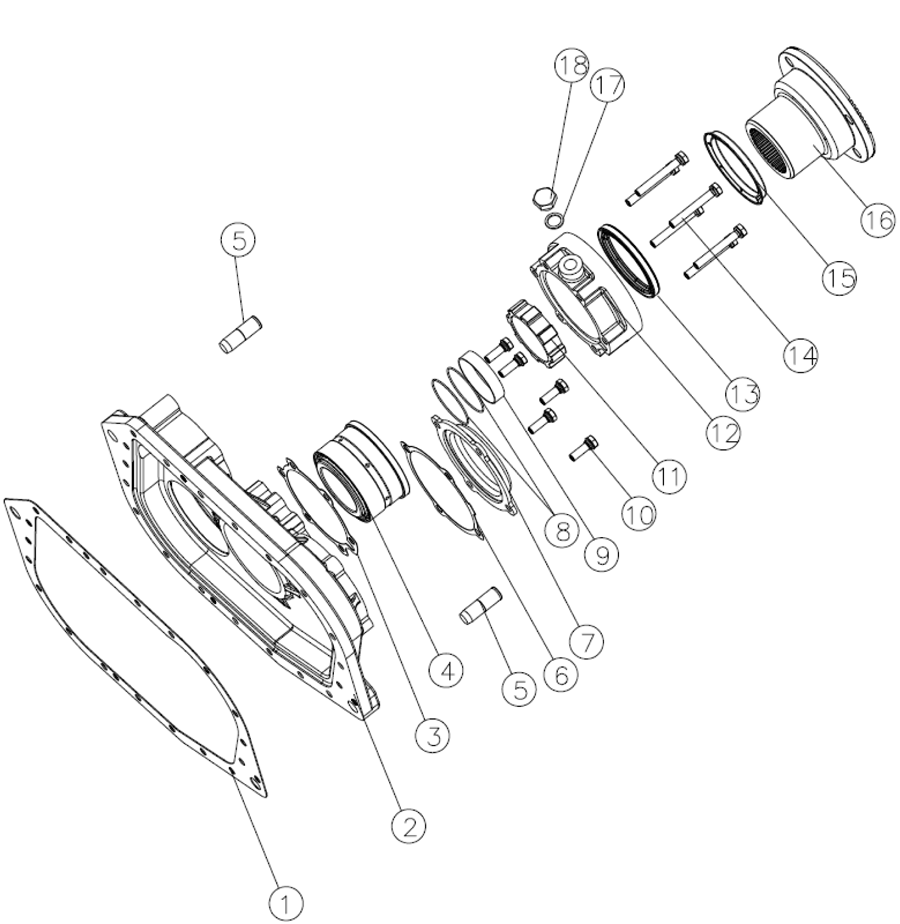

Прокладка задней крышки 14335

№ 1 · 14335

1 × 705,00 ₽705,00 ₽
Крышка задняя JS220-1707015

№ 2 · JS220-1707015

1 × 11 097,00 ₽11 097,00 ₽
Прокладка крышки подшипника демультипликатора JS180-1707156

№ 3 · JS180-1707156

1 × 73,00 ₽73,00 ₽
Подшипник роликовый (комплект, бурт 8мм) JS220-1707109

№ 4 · JS220-1707109

1 × 5 004,00 ₽5 004,00 ₽
Штифт 14334

№ 5 · 14334

2 × 114,00 ₽228,00 ₽
Прокладка крышки промежуточного вала демультипликатора JS180-1707053

№ 6 · JS180-1707053

2 × 198,00 ₽396,00 ₽
Крышка промежуточного вала JS180-1707052

№ 7 · JS180-1707052

1 × 573,00 ₽573,00 ₽
Кольцо уплотнительное 12JS160T-1707112

№ 8 · 12JS160T-1707112

2 × 47,00 ₽94,00 ₽
Втулка ведущей шестерни спидометра JS220-1707111

№ 9 · JS220-1707111

1 × 246,00 ₽246,00 ₽
Болт A-C09008

№ 10 · A-C09008

4 × 63,00 ₽252,00 ₽
Индуктор датчика спидометра JS180-1701157-2

№ 11 · JS180-1701157-2

1 × 311,00 ₽311,00 ₽
Крышка подшипника выходного вала демультипликатора (под импульсный датчик) JS180-1707155-3

№ 12 · JS180-1707155-3

1 × 1 497,00 ₽1 497,00 ₽
Манжета крышки подшипника выходного вала нового образца 19109-6

№ 13 · 19109-6

1 × 1 102,00 ₽1 102,00 ₽
Болт крышки подшипника Q1421075

№ 14 · Q1421075

6 × 42,00 ₽252,00 ₽
Пыльник фланца F96119

№ 15 · F96119

1 × 73,00 ₽73,00 ₽
Фланец выходной (28 шлицев) JS220-1707159-1

№ 16 · JS220-1707159-1

1 × 5 341,00 ₽5 341,00 ₽
Пробка с шестигранной головкой Q617B18

№ 18 · Q617B18

1 × 85,00 ₽85,00 ₽
Позиции этой схемы — 17 поз. на 27 329,00 ₽
Ремкомплект цилиндра переключения передач 14344/14345/14765

№ 6 · 14344/14345/14765

1 × 676,00 ₽676,00 ₽
Позиции этой схемы — 1 поз. на 676,00 ₽

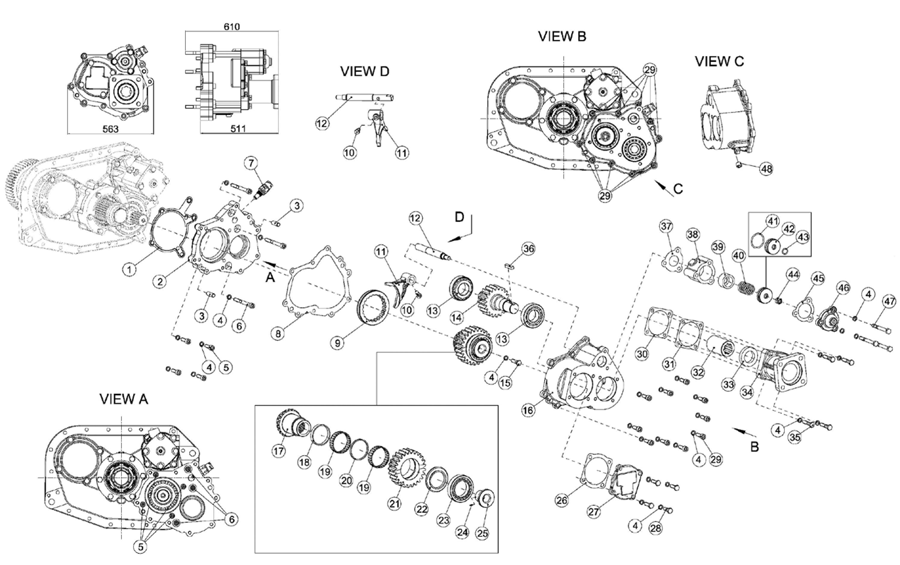

Датчик включения КОМ JK942K

№ 7 · JK942K

1 × 823,00 ₽823,00 ₽
Муфта КОМ QH70-4211302

№ 9 · QH70-4211302

1 × 3 137,00 ₽3 137,00 ₽
Вилка муфты КОМ QH70-4211301

№ 11 · QH70-4211301

1 × 1 108,00 ₽1 108,00 ₽
Шток вилки КОМ QH70-4211305-1

№ 12 · QH70-4211305-1

1 × 1 023,00 ₽1 023,00 ₽
Подшипник КОМ 32208

№ 13 · 32208

2 × 1 707,00 ₽3 414,00 ₽
Вал шестерни QH70-4211201-2

№ 14 · QH70-4211201-2

1 × 17 397,00 ₽17 397,00 ₽
Подшипник K637120GB5846-86

№ 19 · K637120GB5846-86

2 × 1 058,00 ₽2 116,00 ₽
Палец цилиндрический упругий 3х10 Q5280310 (GB879-86)

№ 24 · Q5280310

1 × 14,00 ₽14,00 ₽
Болт Q1421030

№ 28 · Q1421030

4 × 32,00 ₽128,00 ₽
Фитинг QH70-4211204-20

№ 32 · QH70-4211204-20

1 × 1 701,00 ₽1 701,00 ₽
Крышка подшипника КОМ QH70-4211206-21

№ 34 · QH70-4211206-21

1 × 4 797,00 ₽4 797,00 ₽
Болт Q1421045

№ 35 · Q1421045

4 × 37,00 ₽148,00 ₽
Позиции этой схемы — 12 поз. на 35 806,00 ₽
Весь узел целиком — 192 поз. на 453 698,00 ₽

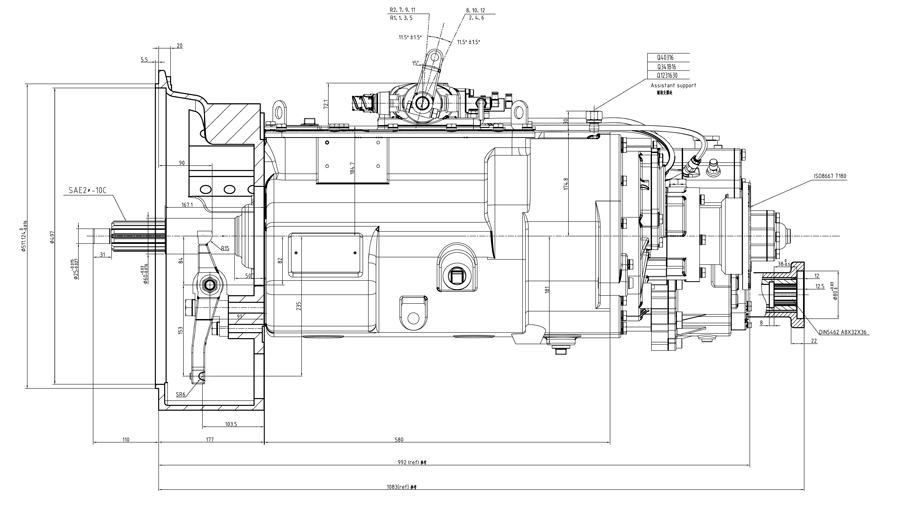

Подробное описание

Тип коробки передачМеханическая 12-ступенчатая с двумя промежуточными валами
Максимальный входной крутящий момент, Н.м2000
Передаточные числа1пер.-12,10; 2пер.-9,41; 3пер.-7,31; 4пер.-5,71; 5пер.-4,46; 6пер.-3,48; 7пер.-2,71; 8пер.-2,11; 9пер.-1,64; 10пер.-1,28; 11пер.-1,00; 12 пер.-0,78
Вес, кг345
ПрименяемостьАвтомобили МАЗ

Каталог коробки передач 12JS200TA+QH70-G12980

Картер сцепления и коробки передач 12JS200TA+QH70-G12980

№Каталожный номерНаименованиеКол-во
1C09034Болт2
2Q1421032MБолт крышки первичного вала4
3Q1421290MБолт2
4JS180-1701040-6Крышка подшипника первичного вала1
5Q1421238MБолт картера муфты сцепления2
6GB889.2-2000-M16X1.5Гайка6
7Q40116Плоская шайба6
8Q701B45Масленка1
9C01056Шпилька 6
1014311Прокладка крышки подшипника первичного вала1
11JS180-1601023-4Вал вилки сцепления1
12GB889.2-2000-M16X1.5Гайка1
13GE25ESПодшипник вилки сцепления1
14JS180-1601030-3Втулка2
15Q151B18100Болт вилки сцепления1
16Q40318Пружинная шайба1
17Q151B1450TF2Болт вилки сцепления1
18Q40314Пружинная шайба1
19JS180-1601024-10Опора вилки сцепления1
20JS180-1601022-1Шайба1
21JS180-1601021-14Вилка сцепления1
22JS180-1601016-2Крышка ручного люка1
2315410-29Картер муфты сцепления1
2420822Прокладка корпуса муфты1
2512JS160T-1701015-9Картер КПП1
266JS160T-1709587-1Заглушка2
276JS160T-1709588-1 Кольцо уплотнительное2
2854015Заглушка2
29Q40316Пружинная шайба2
30Q1231630Шпилька2
31Q341B16Гайка2
3214373Магнит3

Вал вторичный КПП 12JS200TA+QH70-G12980

№Каталожный номерНаименованиеКол-во
112JS200T-1701116-1Шестерня первичного вала1
216763Кольцо стопорное6
3JS130T-1701180Синхронизатор2
412JS200T-1701115-1Шестерня 5-й передачи вторичного вала1
512JS160T-1701122Прокладка шестерен вторичного вала5
612JS160T-1701123Прокладка шестерен вторичного вала3
712JS200T-1701114Шестерня 4-й передачи вторичного вала1
812JS200T-1701113Шестерня 3=й передачи вторичного вала1
912JS200T-1701112Шестерня 2-й передачи вторичного вала1
1012JS160T-1701170Синхронизатор1
1112JS200T-1701111Шестерня 1-й передачи вторичного вала1
1212JS160T-1701108Втулка вторичного вала1
1316JS200T-1701110Шестерня задней передачи вторичного вала1
1412JS160T-1701125Прокладка шестерни задней передачи вторичного вала1
1612JS160T-1701121Шпонка вторичного вала1
1712JS200T-1701105Вал вторичный1

Вал промежуточный КПП 12JS200TA+QH70-G12980

№Каталожный номерНаименованиеКол-во
119198Кольцо стопорное2
212JS200T-1701052Шестерня 5-й передачи промежуточного вала2
312JS160T-1701057Втулка распорная2
412JS200T-1701056Шестерня ведущая промежуточного вала2
512JS200T-1701051Шестерня 4-й передачи промежуточного вала2
612JS200T-1701050Шестерня 3-й передачи промежуточного вала3
7X-6-EШпонка полукруглая2
8Q5280514Палец цилиндрический упругий2
916JS200T-1701055Шпонка квадратная промежуточного вала2
1012JS200T-1701048Вал промежуточный2
11192309EПодшипник роликовый с проточкой2
12102309EПодшипник роликовый без проточки2

Отбойник промежуточного вала КПП 12JS200TA+QH70-G12980

№Каталожный номерНаименованиеКол-во
119668Отбойник промежуточного вала2
2Q5280514Палец цилиндрический упругий2

Вал первичный КПП 12JS200TA+QH70-G12980

№Каталожный номерНаименованиеКол-во
116980Кольцо стопорное1
2C01020Кольцо стопорное1
3150212KПодшипник первичного вала1
416463Втулка шестерни первичного вала1
514750Кольцо стопорное1
6JS180A-1701030-SВал первичный1
716566Втулка направляющая первичного вала1

Вал промежуточный заднего хода КПП 12JS200TA+QH70-G12980

№Каталожный номерНаименованиеКол-во
1GB889.2-2000-M20X1.5Гайка2
2JS220-1701088Шайба стопорная промежуточного вала задней передачи2
3JS220-1701087Шайба упорная подшипника2
412JS200T-1701083Шестерня промежуточная задней передачи2
5DS100-1701085Подшипник роликовый2
612JS160T-1701084Шайба чашевидная вала задней передачи2
7JS220-1701082Вал промежуточный заднего хода2
8Q2821212Пробка2

Механизм переключения передач КПП 12JS200TA+QH70-G12980

№Каталожный номерНаименованиеКол-во
13220Болт стопорный вилки переключения передач3
212JS160T-1702051Головка направляющая задней передачи1
3DS100-1702061Палец блокировки задней передачи1
48774-1Пружина замка заднего хода1
58968Винт блокировки заднего хода1
612JS160T-1702063Шток вилки переключения задней передачи1
712JS160T-1702055Вилка переключения задней передачи1
8Q5280628Штифт2
912JS160T-1702056Вилка переключения 1-й и 2-й передач1
1012JS160T-1702064-1Шток вилок переключения 1-й-2-й и 3-й-3-й передач2
1112JS160T-1702058-2Вилка переключения 5-й - 6-й передач1
1212JS160T-1702057Вилка переключения 3-й и 4-й передач1
1312JS160T-1702059-1Головка переключения 5-й и 6-й передач1
143220-1Винт стопорный вилки переключения передач1
1512JS160T-1702066Шток вилки переключения 5-й и 6-й передач1
1612JS160T-1702054Головка переключения 5-й и 6-й передач1
1719.05G100BGB-T308Шарик стальной3
181634Штифт блокировки вала вилки2
19JS100A-1702073Палец опорный вала1
20JS100A-1702072Вилка1
2112JS160T-1702015Крышка верхняя1
22Q40112Шайба1
23GB889-80-M12x1.25Гайка1
2412.7G100BGB-T308Шарик стальной4
25F96084Пружина фиксаторов штока1
26F96085Пружина фиксаторов штока3
2711066Шпилька4
28X-1-603Гайка2
29Q351B10Гайка2
30C01058-1Гайка стопорная2
3212JS160T-1702016Прокладка верхней крышки1
336JS160T-1709587-1Заглушка1
346JS160T-1709588-1Кольцо уплотнительное пробки1

Механизм управления переключением передач КПП 12JS200TA+QH70-G12980

12JS160T-1703010

№Каталожный номерНаименованиеКол-во
1Q151B1050Болт1
2Q40310Шайба пружинная1
3Q341B10Гайка1
4F96035-64Рычаг валика переключения передач1
5F99669Втулка (пыльник)1
6F91444Манжета валика переключения передач1
7F91345Втулка механизма управления переключением передач2
815276Пробка сапуна1
912JS160T-1703015Корпус механизма управления переключением передач1
10Q72224Заглушка механизма управления переключением передач1
11Q43120Кольцо стопорное1
12F99673-1Гнездо пружины2
1312JS160T-1703027Пружина1
1412JS160T-1703024Втулка1
15F99672-2Прокладка1
16F99666-2Крышка1
17Q1420822Болт2
18C03030Палец цилиндрический1
1912JS160T-1703018Держатель1
20QH50-4211313Болт2
2112JS160T-1703022Клапан контрольный1
2212JS160T-1703021Соединитель быстрого переключения1
23C01053Тройник1
24F91353Прокладка Н-образного клапана1
2512JS160T-1703017Валик механизма управления переключением передач1
26C09035Штифт блока управления переключением задней передачи1
27F99681Блок управления переключением заднего хода1
28Q72318Кольцо уплотнительное датчика2
29666163Трубка воздушная1
30C01052Фитинг1
31C01051Фитинг прямой6
32666164Трубка воздушная1
337935Сапун2
3412JS160T-1703021Соединитель быстрого переключения1
35666166Трубка воздушная1
36666165Трубка воздушная1
3712JS160T-1703052Клапан одинарный Н-образный1
381642Прокладка механизма управления переключением передач1
39990.12.71.0041-5Датчик нейтрального положения выбора передач1
400068DS-1Датчик включения заднего хода1
4112JS160T-1702095Опора одинарного Н-образного клапана1
42Q1420430Болт крепления Н-образного клапана2

Регулятор воздушного фильтра КПП 12JS200TA+QH70-G12980

№Каталожный номерНаименованиеКол-во
1A-C03002-20Регулятор воздушного фильтра1
2C01052Фитинг1
354015Заглушка1
4Q1420660Болт2
5Q618B01Пробка с шестигранной головкой2

Шестерня ведущая демультипликатора КПП 12JS200TA+QH70-G12980

№Каталожный номерНаименованиеКол-во
112JS160T-1701106Шайба шестерни1
212JS160T-1701107Кольцо стопорное2
350118Подшипник1
4JS220-1707031Фланец фиксаторный подшипника демультипликатора1
5C09032Болт фланца фиксаторного6
612JS200T-1707030Шестерня ведущая демультипликатора1
716763Кольцо стопорное1
812JS160T-1701124Опора подшипника1
9C01019Кольцо стопорное1

Вал выходной демультипликатора КПП 12JS200TA+QH70-G12980

№Каталожный номерНаименованиеКол-во
112JS200T-1707105Вал выходной демультипликатора1
212JS160T-1707140Синхронизатор демультипликатора1
312JS200T-1707107Прокладка выходного вала демультипликатора1
412JS160T-1707108Шайба шестерни выходного вала демультипликатора1
512JS200T-1707106Шестерня выходного вала демультипликатора1
6F96006Гайка с фланцем1

Валы промежуточные демультипликатора КПП 12JS200TA+QH70-G12980

№Каталожный номерНаименованиеКол-во
142308EПодшипник промежуточного вала демультипликатора2
212JS200T-1707047Вал промежуточный демультипликатора (длинный)1
312JS200T-1707050Вал промежуточный демультипликатора (короткий)1
4192311EПодшипник промежуточного вала демультипликатора2
5JS180-1707051Кольцо стопорное2
6Q433120Кольцо стопорное2

Крышка задняя КПП 12JS200TA+QH70-G12980

№Каталожный номерНаименованиеКол-во
114335Прокладка задней крышки1
2JS220-1707015Крышка задняя1
3JS180-1707156Прокладка крышки подшипника демультипликатора1
4JS220-1707109Подшипник роликовый1
514334Штифт2
6JS180-1707053Прокладка крышки промежуточного вала демультипликатора2
7JS180-1707052Крышка промежуточного вала демультипликатора1
812JS160T-1707112Кольцо уплотнительное2
9JS220-1707111Втулка ведущей шестерни спидометра1
10A-C09008Болт4
11JS180-1701157-2Индуктор датчика спидометра1
12JS180-1707155-3Крышка подшипника выходного вала демультипликатора1
1319109-6Манжета крышки подшипника выходного вала1
14Q1421075Болт крышки подшипника6
15F96119Пыльник фланца1
16JS220-1707159-1Фланец выходной1
17Q72318Кольцо уплотнительное датчика1
18Q617B18Пробка с шестигранной головкой1

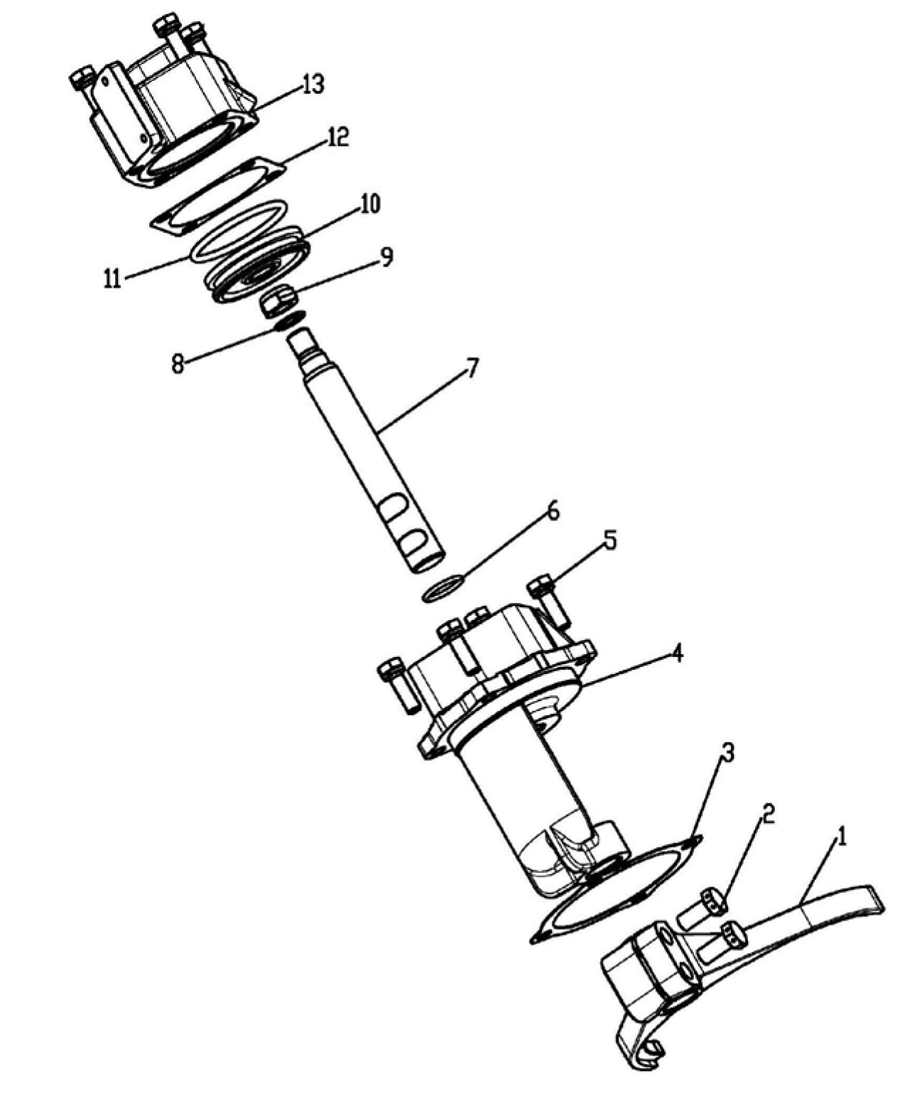

Цилиндр переключения передач КПП 12JS200TA+QH70-G12980

JS220-1707060-47

№Каталожный номерНаименованиеКол-во
01JS220-1707060-47Пневмоцилиндр переключения передач (под КОМ, двойной клапан)1
116775-1Вилка демультипликатора1
2Q171B1250Болт вилки демультипликатора2
314347Прокладка1
4JS220-1707062-1Корпус цилиндра1
5Q1421032MБолт4
614765-3Кольцо уплотнительное1
7JS220-1707061-1Шток цилиндра переключения передач1
814345-3Кольцо уплотнительное1
9GB890-80-M16x1.5Гайка1
1014341Поршень цилиндра переключения передач1
1114344-7Кольцо уплотнительное1
1214349Прокладка крышки цилиндра1
13QH70-4211401-17Цилиндр нейтрального положения двухпоршневой1

Коробка отбора мощности КПП 12JS200TA+QH70-G12980

QH70-BH1-001

№Каталожный номерНаименованиеКол-во
1QH70-4211112-1Прокладка1
2QH70-4211111-2Боковая пластина1
313X35-GB119.2Штифт2
4Q40310Пружинная шайба8
5Q218B1035TF3SВинт4
6FQLD0410G105TF3SВинт с шестигранной головкой4
7JK942KДатчик включения КОМ1
8QH70-4211110-2Прокладка1
9QH70-4211302Муфта КОМ1
10J80-1702083Стопорный винт1
11QH70-4211301Вилка1
12QH70-4211305-1Шток вилки КОМ1
1332208Подшипник КОМ2
14QH70-4211201-2Вал выходной КОМ1
15Q151B1035Болт1
16QH70-4211101-2Картер КОМ1
17QH70-4211102Пустотелый вал1
18QH70-4211103Проставка подшипника1
19K637120GB5846-86Подшипник2
20J80-1701133Проставка подшипника1
21QH70-4211105Шестерня1
22QH70-4211106Фиксатор подшипника1
2342111Конический роликовый подшипник1
24Q5280310Палец цилиндрический упругий1
25QH70-4211104Крышка1
26QH70-4211108Прокладка1
27QH70-4211107Торцевая пластина1
28Q1421030Болт4
29FQZH0610G30Болт9
30QH70-4211203-2Регулировочная прокладка1
31QH70-4211208Прокладка1
32QH70-4211204-20Втулка КОМ1
33PG40X65X12HG4-692-67Сальник1
34QH70-4211206-21Крышка подшипника КОМ1
35Q1421045Болт4
36GB1096-79-C10X40Шпонка1
37QH70-4211307Прокладка1
38QC45-4211306Цилиндр1
39QCZ50-4211310Распорная втулка1
40QL40B-4211311BВозвратная пружина1
41QC45-4211300-1Кольцо уплотнительное1
42QC45-4211311Поршень1
43QH50-4211300Кольцо уплотнительное1
44Q32812Гайка1
45QH70-4211303Прокладка крышки цилиндра1
46QH70-4211304-4Крышка цилиндра1
