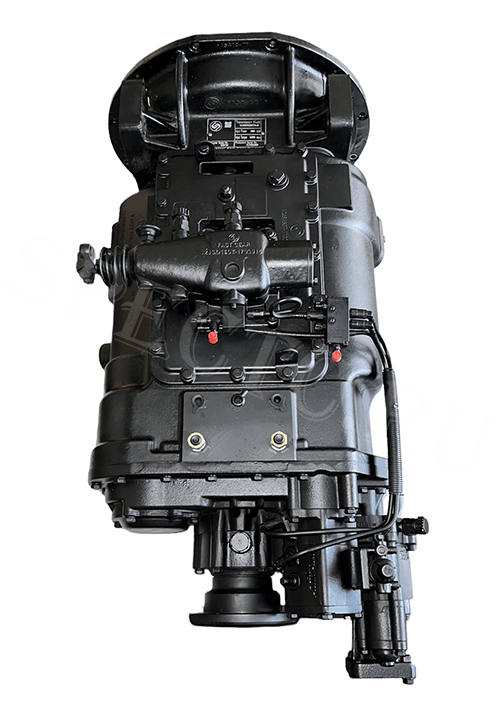

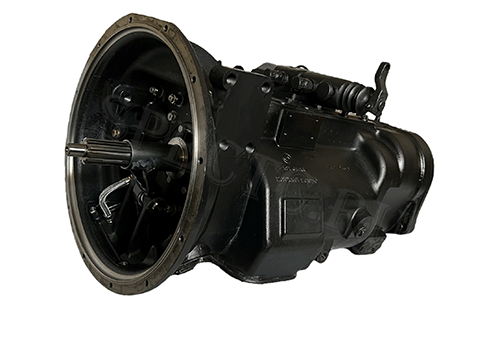

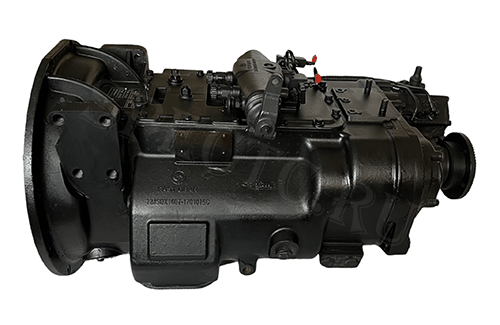

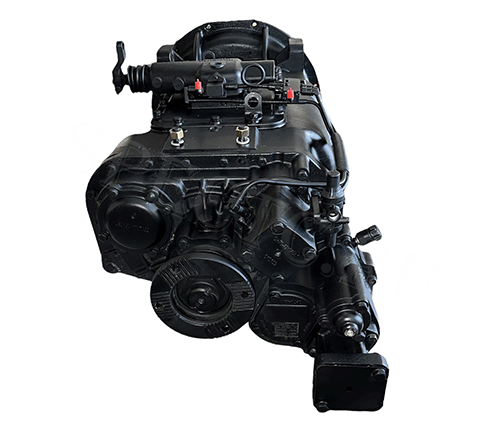

Коробка передач УРАЛ 12JSDX220TA+QH70-G26184

Коробка передач УРАЛ 12JSDX220TA+QH70-G26184

320 000,00 ₽/шт

Артикул: 12JSDX220TA+QH70-G26184

Описание

12JSDX220TA+QH70-G26184

Количество:
шт

Нет в наличии

  • Кубинка0 шт
  • Миасс0 шт

Характеристики

ПроизводительShaanxi Fast Gear
СтранаКитай
Применяемость
УРАЛ

Запчасти

113 поз. по 7 схемам — можно заказать по отдельности или комплектом

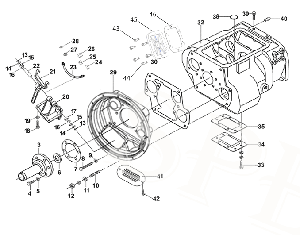

Крышка подшипника первичного вала JS180-1701040-3

№ 3 · JS180-1701040-3

1 × 2 168,00 ₽2 168,00 ₽
Болт крышки первичного вала Q1421032M

№ 4,5,43 · Q1421032M

11 × 42,00 ₽462,00 ₽
Манжета вала первичного F500A-1802191

№ 6 · F500A-1802191

1 × 464,00 ₽464,00 ₽
Прокладка крышки подшипника первичного вала 14311

№ 7 · 14311

1 × 165,00 ₽165,00 ₽
Болт картера муфты сцепления Q1421238M

№ 8,9 · Q1421238M

2 × 59,00 ₽118,00 ₽
Шпилька картера КПП C01056

№ 10 · C01056

9 × 99,00 ₽891,00 ₽
Плоская шайба Q40116

№ 11 · Q40116

9 × 16,00 ₽144,00 ₽
Гайка GB889.2-2000-M16X1.5

№ 12 · GB889.2-2000-M16X1.5

9 × 68,00 ₽612,00 ₽
Кольцо стопорное Q43125

№ 13 · Q43125

2 × 26,00 ₽52,00 ₽
Пылезащитный колпачок JS180-1601029-1

№ 14 · JS180-1601029-1

2 × 26,00 ₽52,00 ₽
Кольцо стопорное Q43042

№ 15 · Q43042

2 × 42,00 ₽84,00 ₽
Втулка вала вилки сцепления JS180-1601030-2

№ 16 · JS180-1601030-2

2 × 255,00 ₽510,00 ₽
Подшипник вилки сцепления GE25ES

№ 17 · GE25ES

1 × 861,00 ₽861,00 ₽
Болт Q1421235

№ 18,19 · Q1421235

4 × 71,00 ₽284,00 ₽
Кронштейн вилки сцепления JS180-1601024-6

№ 20 · JS180-1601024-6

1 × 4 719,00 ₽4 719,00 ₽
Вилка сцепления JS180-1601021-4

№ 21 · JS180-1601021-4

1 × 2 370,00 ₽2 370,00 ₽
Вал вилки сцепления JS180-1601023-3

№ 22 · JS180-1601023-3

1 × 411,00 ₽411,00 ₽
Смазочная гибкая трубка в сборе J75-1601033

№ 23 · J75-1601033

1 × 305,00 ₽305,00 ₽
Фитинг J75-1601031

№ 24 · J75-1601031

1 × 128,00 ₽128,00 ₽
Гнездо под масленку J75-1601035

№ 25 · J75-1601035

1 × 142,00 ₽142,00 ₽
Крышка под масленку J75-1601034

№ 26 · J75-1601034

1 × 170,00 ₽170,00 ₽
Шайба пружинная Q40310

№ 27 · Q40310

1 × 6,00 ₽6,00 ₽
Картер муфты сцепления 15410-77

№ 29 · 15410-77

1 × 24 113,00 ₽24 113,00 ₽
Прокладка картера сцепления 20822-2

№ 30 · 20822-2

1 × 595,00 ₽595,00 ₽
Картер коробки передач 12JSDX160T-1701015

№ 32 · 12JSDX160T-1701015

1 × 36 039,00 ₽36 039,00 ₽
Болт Q1421225M

№ 33 · Q1421225M

8 × 57,00 ₽456,00 ₽
Крышка окошка нижней КОМ 16596

№ 34 · 16596

1 × 501,00 ₽501,00 ₽
Прокладка нижнего люка 16929

№ 35 · 16929

1 × 194,00 ₽194,00 ₽
Магнит 14373

№ 38 · 14373

3 × 63,00 ₽189,00 ₽
Шпилька Q1231630

№ 39 · Q1231630

2 × 73,00 ₽146,00 ₽
Штифт 14334

№ 40 · 14334

2 × 114,00 ₽228,00 ₽
Крышка ручного люка сцепления C04004-6

№ 41 · C04004-6

2 × 293,00 ₽586,00 ₽
Болт Q1420812

№ 42 · Q1420812

2 × 16,00 ₽32,00 ₽
Болт крышки первичного вала Q1421032

№ 44 · Q1421032

1 × 26,00 ₽26,00 ₽
Крышка люка КОМ JS130T-1701020

№ 45 · JS130T-1701020

1 × 555,00 ₽555,00 ₽
Прокладка бокового люка 1684

№ 46 · 1684

1 × 142,00 ₽142,00 ₽
Позиции этой схемы — 36 поз. на 78 920,00 ₽

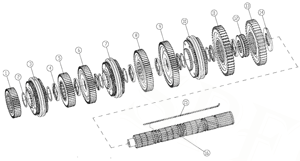

Шестерня первичного вала 12JSDX240TA-1701116

№ 1 · 12JSDX240TA-1701116

1 × 3 345,00 ₽3 345,00 ₽
Кольцо стопорное 9JS200T-1701123

№ 2 · 9JS200T-1701123

6 × 83,00 ₽498,00 ₽
Синхронизатор 5-й, 6-й передачи 12JSDX240T-1701190-2

№ 3 · 12JSDX240T-1701190-2

1 × 22 272,00 ₽22 272,00 ₽
Прокладка шестерен вторичного вала 9JS200T-1701122

№ 4 · 9JS200T-1701122

8 × 305,00 ₽2 440,00 ₽
Шестерня 5-й передачи вторичного вала 12JSDX240TA-1701115

№ 5 · 12JSDX240TA-1701115

1 × 2 094,00 ₽2 094,00 ₽
Шестерня 4-й передачи вторичного вала 12JSDX240TA-1701114

№ 6 · 12JSDX240TA-1701114

1 × 3 085,00 ₽3 085,00 ₽
Синхронизатор 3-й, 4-й передачи 12JSDX240T-1701180-1

№ 7 · 12JSDX240T-1701180-1

1 × 23 193,00 ₽23 193,00 ₽
Шестерня 3-й передачи вторичного вала 12JSDX240TA-1701113

№ 8 · 12JSDX240TA-1701113

1 × 3 656,00 ₽3 656,00 ₽
Шестерня 2-ой передачи вторичного вала 12JSDX220T-1701112B

№ 9 · 12JSDX220T-1701112B

1 × 4 900,00 ₽4 900,00 ₽
Синхронизатор 1-й, 2-й передачи 12JSDX240T-1701170-1

№ 10 · 12JSDX240T-1701170-1

1 × 28 336,00 ₽28 336,00 ₽
Шестерня 1-ой передачи вторичного вала 12JSDX220T-1701111B

№ 11 · 12JSDX220T-1701111B

1 × 5 056,00 ₽5 056,00 ₽
Втулка вторичного вала 12JSDX240T-1701108

№ 12 · 12JSDX240T-1701108

1 × 2 188,00 ₽2 188,00 ₽
Шестерня задней передачи вторичного вала 12JSDX240T-1701110

№ 13 · 12JSDX240T-1701110

1 × 6 897,00 ₽6 897,00 ₽
Прокладка шестерни задней передачи вторичного вала 12JSDX240T-1701125

№ 14 · 12JSDX240T-1701125

1 × 582,00 ₽582,00 ₽
Шпонка вторичного вала 12JSDX220T-1701121B

№ 15 · 12JSDX220T-1701121B

1 × 258,00 ₽258,00 ₽
Вал вторичный 12JSDX240T-1701105

№ 16 · 12JSDX240T-1701105

1 × 11 823,00 ₽11 823,00 ₽
Позиции этой схемы — 16 поз. на 120 623,00 ₽

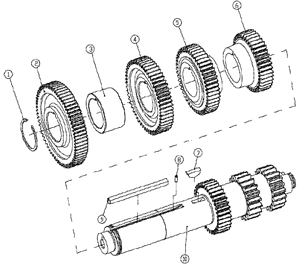

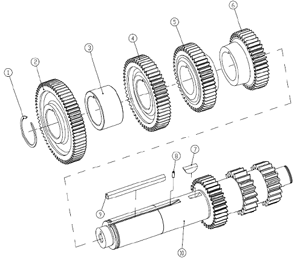

Кольцо стопорное 6DS100T-1701058

№ 1 · 6DS100T-1701058

1 × 85,00 ₽85,00 ₽
Шестерня ведущая промежуточного вала 12JSDX240TA-1701056

№ 2 · 12JSDX240TA-1701056

1 × 3 708,00 ₽3 708,00 ₽
Втулка распорная 12JSDX240T-1701057

№ 3 · 12JSDX240T-1701057

1 × 532,00 ₽532,00 ₽
Шестерня 5-й передачи промежуточного вала 12JSDX240TA-1701052

№ 4 · 12JSDX240TA-1701052

1 × 4 382,00 ₽4 382,00 ₽
Шестерня 4-й передачи промежуточного вала 12JSDX240TA-1701051

№ 5 · 12JSDX240TA-1701051

1 × 5 160,00 ₽5 160,00 ₽
Шестерня 3-й передачи промежуточного вала 12JSDX240TA-1701050

№ 6 · 12JSDX240TA-1701050

1 × 4 874,00 ₽4 874,00 ₽
Шпонка полукруглая X-6-E

№ 7 · X-6-E

1 × 62,00 ₽62,00 ₽
Палец цилиндрический упругий 5х14 Q5280514

№ 8 · Q5280514

1 × 16,00 ₽16,00 ₽
Шпонка квадратная промежуточного вала 16JS200T-1701055

№ 9 · 16JS200T-1701055

1 × 156,00 ₽156,00 ₽
Вал промежуточный левый 12JSDX220T-1701048B

№ 10 · 12JSDX220T-1701048B

1 × 15 012,00 ₽15 012,00 ₽
Позиции этой схемы — 10 поз. на 33 987,00 ₽
Кольцо стопорное 6DS100T-1701058

№ 1 · 6DS100T-1701058

1 × 85,00 ₽85,00 ₽
Шестерня ведущая промежуточного вала 12JSDX240TA-1701056

№ 2 · 12JSDX240TA-1701056

1 × 3 708,00 ₽3 708,00 ₽
Втулка распорная 12JSDX240T-1701057

№ 3 · 12JSDX240T-1701057

1 × 532,00 ₽532,00 ₽
Шестерня 5-й передачи промежуточного вала 12JSDX240TA-1701052

№ 4 · 12JSDX240TA-1701052

1 × 4 382,00 ₽4 382,00 ₽
Шестерня 4-й передачи промежуточного вала 12JSDX240TA-1701051

№ 5 · 12JSDX240TA-1701051

1 × 5 160,00 ₽5 160,00 ₽
Шестерня 3-й передачи промежуточного вала 12JSDX240TA-1701050

№ 6 · 12JSDX240TA-1701050

1 × 4 874,00 ₽4 874,00 ₽
Шпонка полукруглая X-6-E

№ 7 · X-6-E

1 × 62,00 ₽62,00 ₽
Палец цилиндрический упругий 5х14 Q5280514

№ 8 · Q5280514

1 × 16,00 ₽16,00 ₽
Шпонка квадратная промежуточного вала 16JS200T-1701055

№ 9 · 16JS200T-1701055

1 × 156,00 ₽156,00 ₽
Вал промежуточный правый 12JSDX220T-1701049B

№ 10 · 12JSDX220T-1701049B

1 × 4 123,00 ₽4 123,00 ₽
Позиции этой схемы — 10 поз. на 23 098,00 ₽

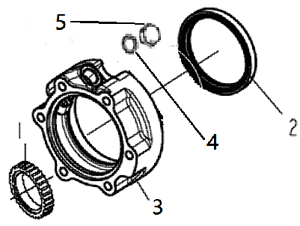

Кольцо стопорное подшипника первичного вала 16980

№ 1 · 16980

1 × 78,00 ₽78,00 ₽
Кольцо стопорное C01020

№ 2 · C01020

1 × 59,00 ₽59,00 ₽
Подшипник первичного вала 150212K

№ 3 · 150212K

1 × 1 199,00 ₽1 199,00 ₽
Втулка шестерни первичного вала 16463

№ 4 · 16463

1 × 132,00 ₽132,00 ₽
Кольцо стопорное 14750

№ 5 · 14750

1 × 47,00 ₽47,00 ₽
Шестерня первичного вала 12JSDX240TA-1701116

№ 6 · 12JSDX240TA-1701116

1 × 3 345,00 ₽3 345,00 ₽
Вал первичный 12JS160T-1701030-7

№ 7 · 12JS160T-1701030-7

1 × 10 134,00 ₽10 134,00 ₽
Подшипник первичного вала K304523

№ 8 · K304523

1 × 464,00 ₽464,00 ₽
Кольцо стопорное Q43045

№ 9 · Q43045

1 × 47,00 ₽47,00 ₽
Позиции этой схемы — 9 поз. на 15 505,00 ₽
Шестерня промежуточная задней передачи 12JS200T-1701083

№ 1 · 12JS200T-1701083

1 × 1 958,00 ₽1 958,00 ₽
Подшипник роликовый DS100-1701085

№ 2 · DS100-1701085

1 × 1 011,00 ₽1 011,00 ₽
Шайба чашевидная вала задней передачи 12JS160T-1701084

№ 3 · 12JS160T-1701084

1 × 246,00 ₽246,00 ₽
Вал промежуточный заднего хода JS220-1701082

№ 4 · JS220-1701082

1 × 873,00 ₽873,00 ₽
Стопорный винт Q2821212

№ 5 · Q2821212

1 × 16,00 ₽16,00 ₽
Шайба упорная подшипника JS220-1701087

№ 6 · JS220-1701087

1 × 156,00 ₽156,00 ₽
Шайба стопорная промежуточного вала задней передачи JS220-1701088

№ 7 · JS220-1701088

1 × 113,00 ₽113,00 ₽
Гайка GB889_2-2000-M20X1_5

№ 8 · GB889_2-2000-M20X1_5

1 × 73,00 ₽73,00 ₽
Позиции этой схемы — 8 поз. на 4 446,00 ₽

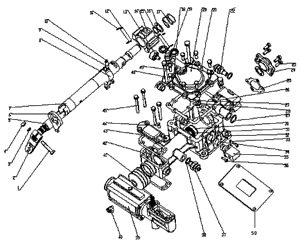

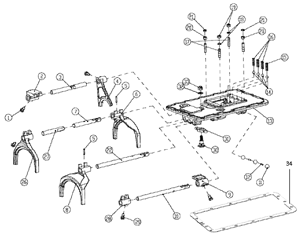

Болт стопорный вилки переключения передач 3220

№ 1 · 3220

4 × 42,00 ₽168,00 ₽
Головка переключения 5-й и 6-й передачи 12JS160T-1702054

№ 2,9 · 12JS160T-1702054

2 × 526,00 ₽1 052,00 ₽
Шток вилки переключения задней передачи 12JSDX240T-1702063

№ 3 · 12JSDX240T-1702063

1 × 682,00 ₽682,00 ₽
Вилка переключения задней передачи 12JS160T-1702055

№ 4 · 12JS160T-1702055

1 × 1 554,00 ₽1 554,00 ₽
Штифт Q5280628

№ 5 · Q5280628

4 × 47,00 ₽188,00 ₽
Вилка 1-2 передачи 12JSDX240T-1702056-1

№ 6 · 12JSDX240T-1702056-1

1 × 2 630,00 ₽2 630,00 ₽
Вал вилки 1-2 передачи 12JSDX240T-1702064-1

№ 7 · 12JSDX240T-1702064-1

1 × 773,00 ₽773,00 ₽
Вилка 3-4 передачи 12JSDX240T-1702057-1

№ 8 · 12JSDX240T-1702057-1

1 × 2 707,00 ₽2 707,00 ₽
Шток вилки переключения 5-й и 6-й передачи 12JSDX240T-1702066

№ 10 · 12JSDX240T-1702066

1 × 791,00 ₽791,00 ₽
Шарик стальной 19.05G100BGB-T308

№ 11 · 19.05G100BGB-T308

3 × 47,00 ₽141,00 ₽
Крышка верхняя 12JS160T-1702012-Y

№ 13 · 12JS160T-1702012-Y

1 × 7 415,00 ₽7 415,00 ₽
Шарик стальной 12.7G100BGB-T308

№ 14 · 12.7G100BGB-T308

4 × 37,00 ₽148,00 ₽
Пружина фиксаторов штоков F96084

№ 15 · F96084

1 × 76,00 ₽76,00 ₽
Пружина фиксаторов штоков F96085

№ 16 · F96085

3 × 85,00 ₽255,00 ₽
Вал вилки 3-4 передачи 12JSDX240TA-1702065-1

№ 22 · 12JSDX240TA-1702065-1

1 × 778,00 ₽778,00 ₽
Вилка переключения 5-й,6-й передачи 12JSDX240TA-1702058

№ 26 · 12JSDX240TA-1702058

1 × 3 786,00 ₽3 786,00 ₽
Вал вилки 5-й, 6-й передачи 12JS160T-1702067-1

№ 27 · 12JS160T-1702067-1

1 × 420,00 ₽420,00 ₽
Головка переключения пятой и шестой передач 12JS160T-1702059-1

№ 28 · 12JS160T-1702059-1

1 × 585,00 ₽585,00 ₽
Винт стопорный вилки переключения передач 3220-1

№ 29 · 3220-1

1 × 42,00 ₽42,00 ₽
Палец опорный вала JS100A-1702073

№ 30 · JS100A-1702073

1 × 194,00 ₽194,00 ₽
Вилка JS100A-1702072

№ 31 · JS100A-1702072

1 × 237,00 ₽237,00 ₽
Шайба Q40112

№ 32 · Q40112

1 × 14,00 ₽14,00 ₽
Гайка GB889-80-M12X1.25

№ 33 · GB889-80-M12X1.25

1 × 42,00 ₽42,00 ₽
Прокладка верхней крышки 12JS160T-1702016

№ 34 · 12JS160T-1702016

1 × 59,00 ₽59,00 ₽
Позиции этой схемы — 24 поз. на 24 737,00 ₽
Весь узел целиком — 113 поз. на 301 316,00 ₽

Подробное описание

Тип коробки передач

Механическая 12-ступенчатая с двумя промежуточными валами

Максимальный входной крутящий момент, Н.м

2200

Передаточные числа

1пер.-12,10; 2пер.-9,41; 3пер.-7,31; 4пер.-5,71; 5пер.-4,46; 6пер.-3,48; 7пер.-2,71; 8пер.-2,11; 9пер.-1,64; 10пер.-1,28; 11пер.-1,00; 12 пер.-0,78

Вес, кг

397

Применяемость

Автомобили УРАЛ

Коробка передач 12JSDX220TA+QH70-G26184 производится компанией Shaanxi Fast Gear, поставляется на сборочный конвейер Автомобильного завода УРАЛ.

КПП поставляется с коробкой отбора мощности QH70-BH1-004

Гарантийный срок эксплуатации 12 месяцев.
