Коробка передач МАЗ 12JS200TA+QH50-G2194

Купить Коробка передач МАЗ 12JS200TA+QH50-G2194

12JS200TA+QH50-G2194

12JS200TA+QH50-G2194
В наличии
441 090 Р

Тип коробки передачМеханическая 12-ступенчатая с двумя промежуточными валами
Максимальный входной крутящий момент, Н.м2000
Передаточные числа1пер.-12,10; 2пер.-9,41; 3пер.-7,31; 4пер.-5,71; 5пер.-4,46; 6пер.-3,48; 7пер.-2,71; 8пер.-2,11; 9пер.-1,64; 10пер.-1,28; 11пер.-1,00; 12 пер.-0,78
Вес, кг345
ПрименяемостьАвтомобили МАЗ

Каталог коробки передач 12JS200TA+QH50-G2194

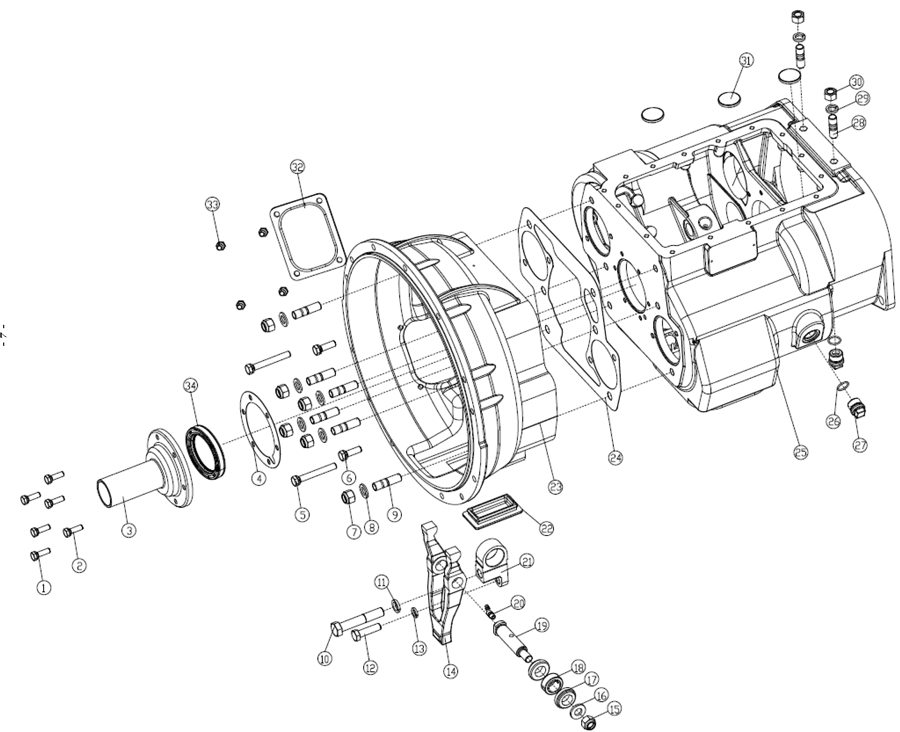

Картер сцепления и коробки передач 12JS200TA+QH50-G2194

№Каталожный номерНаименованиеКол-во
1C09034Болт2
2Q1421032MБолт4
3JS180A-1701040-3Крышка подшипника первичного вала1
414311Прокладка крышки подшипника первичного вала1
5Q1421290MБолт2
6Q1421238MБолт2
7GB889.2-2000-M16X1.5Гайка6
8Q40116Плоская шайба6
9C01056Шпилька картера КПП6
10Q151B18100Болт вилки сцепления1
11Q40318Пружинная шайба1
12Q151B1450TF2Болт вилки сцепления1
13Q40314Пружинная шайба1
14JS180-1601021-14Вилка сцепления1
15GB889.2-2000-M16X1.5Гайка1
16JS180-1601022-1Шайба1
17JS180-1601030-3Втулка2
18GE25ESПодшипник вилки сцепления1
19JS180-1601023-4Вал вилки сцепления1
20Q701B45Масленка1
21JS180-1601024-11Опора вилки сцепления1
22JS180-1601016-2Крышка ручного люка1
23JS180-1601015-6Картер муфты сцепления1
2420822Прокладка корпуса муфты1
2512JS160T-1701015-9Картер КПП1
266JS160T-1709588-1Кольцо уплотнительное пробки2
276JS160T-1709587-1Заглушка2
28Q1231630Шпилька2
29Q40316Пружинная шайба2
30Q341B16Гайка2
3114373Магнит3
32JS180-1601016-1Крышка ручного люка1
33Q1421020Болт4
34F500A-1802191Манжета вала первичного1

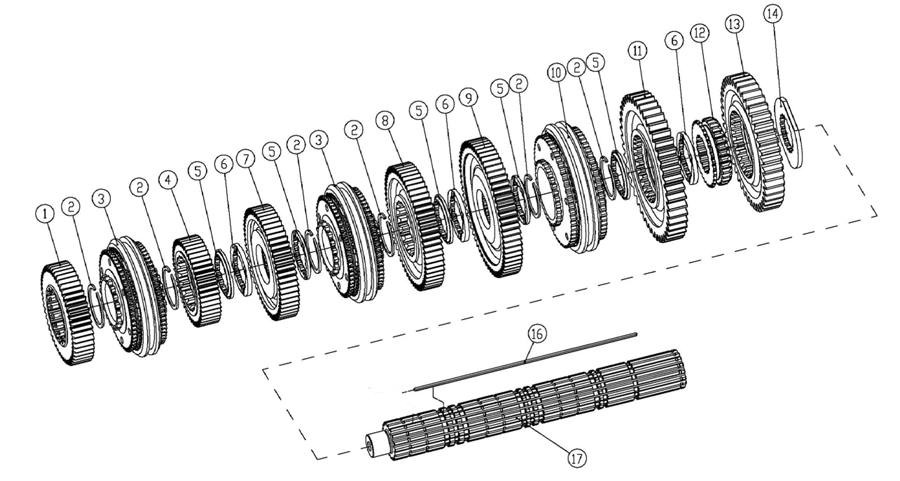

Вал вторичный КПП 12JS200TA+QH50-G2194



№Каталожный номерНаименованиеКол-во
112JS200T-1701116-1Шестерня первичного вала1
216763Кольцо стопорное6
3JS130T-1701180Синхронизатор2
412JS200T-1701115-1Шестерня 5-й передачи вторичного вала1
512JS160T-1701122Прокладка шестерен вторичного вала5
612JS160T-1701123Прокладка шестерен вторичного вала3
712JS200T-1701114Шестерня 4-й передачи вторичного вала1
812JS200T-1701113Шестерня 3=й передачи вторичного вала1
912JS200T-1701112Шестерня 2-й передачи вторичного вала1
1012JS160T-1701170Синхронизатор1
1112JS200T-1701111Шестерня 1-й передачи вторичного вала1
1212JS160T-1701108Втулка вторичного вала1
1316JS200T-1701110Шестерня задней передачи вторичного вала1
1412JS160T-1701125Прокладка шестерни задней передачи вторичного вала1
1612JS160T-1701121Шпонка вторичного вала1
1712JS200T-1701105Вал вторичный1

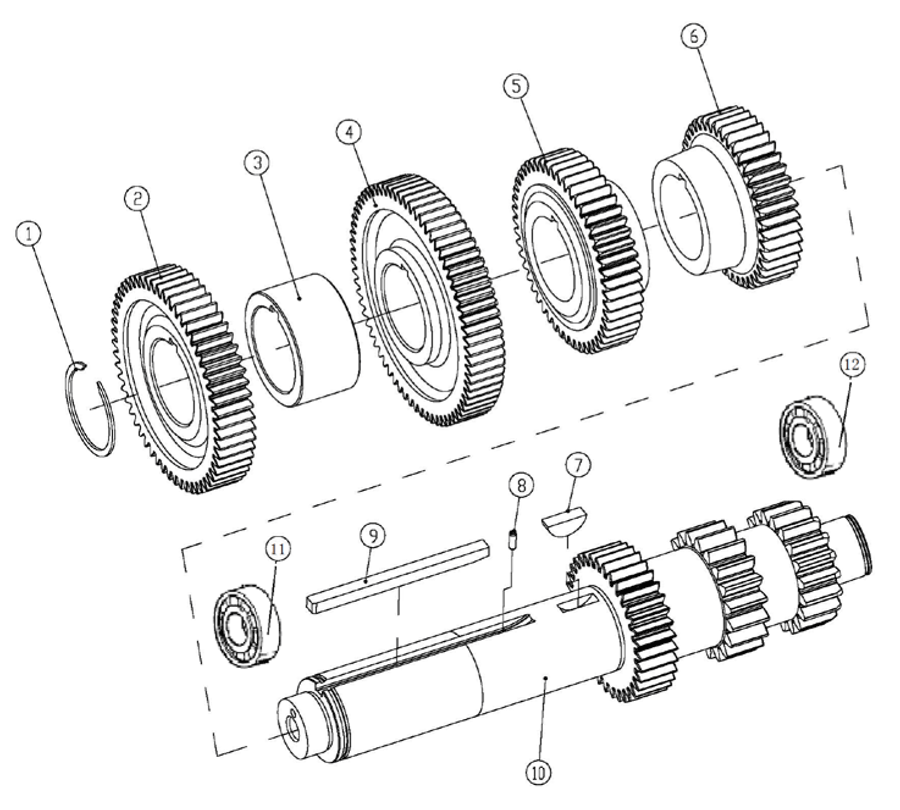

Вал промежуточный КПП 12JS200TA+QH50-G2194

№Каталожный номерНаименованиеКол-во
119198Кольцо стопорное2
212JS200T-1701052Шестерня 5-й передачи промежуточного вала2
312JS160T-1701057Втулка распорная2
412JS200T-1701056Шестерня ведущая промежуточного вала2
512JS200T-1701051Шестерня 4-й передачи промежуточного вала2
612JS200T-1701050Шестерня 3-й передачи промежуточного вала3
7X-6-EШпонка полукруглая2
8Q5280514Палец цилиндрический упругий2
916JS200T-1701055Шпонка квадратная промежуточного вала2
1012JS200T-1701048Вал промежуточный2
11192309EПодшипник роликовый с проточкой2
12102309EПодшипник роликовый без проточки2

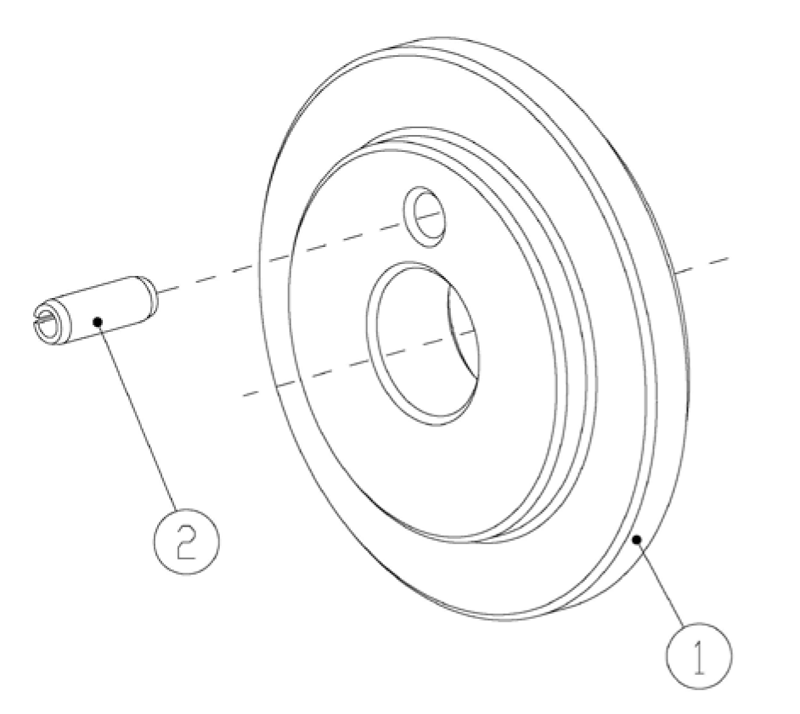

Отбойник промежуточного вала КПП 12JS200TA+QH50-G2194

№Каталожный номерНаименованиеКол-во
119668Отбойник промежуточного вала2
2Q5280514Палец цилиндрический упругий2

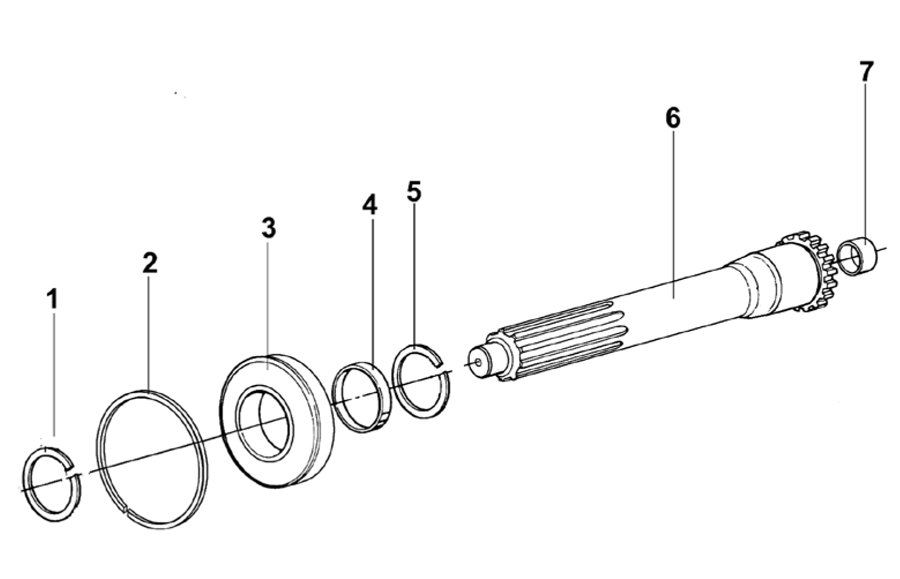

Вал первичный КПП 12JS200TA+QH50-G2194



№Каталожный номерНаименованиеКол-во
116980Кольцо стопорное1
2C01020Кольцо стопорное1
3150212KПодшипник первичного вала1
416463Втулка шестерни первичного вала1
514750Кольцо стопорное1
6JS180A-1701030-3Вал первичный1
716566Втулка направляющая первичного вала1

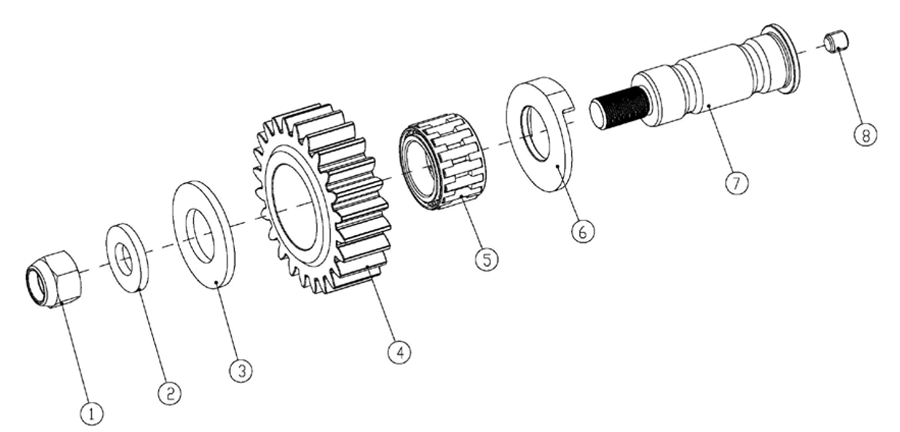

Вал промежуточный заднего хода КПП 12JS200TA+QH50-G2194

№Каталожный номерНаименованиеКол-во
1GB889.2-2000-M20X1.5Гайка2
2JS220-1701088Шайба стопорная промежуточного вала задней передачи2
3JS220-1701087Шайба упорная подшипника2
412JS200T-1701083Шестерня промежуточная задней передачи2
5DS100-1701085Подшипник роликовый2
612JS160T-1701084Шайба чашевидная вала задней передачи2
7JS220-1701082Вал промежуточный заднего хода2
8Q2821212Пробка2

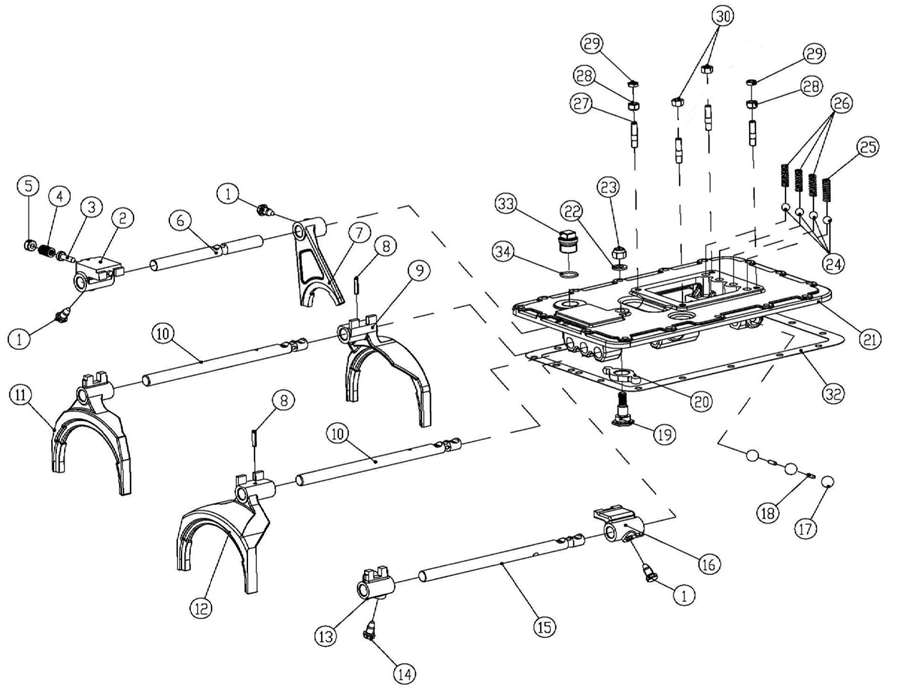

Механизм переключения передач КПП 12JS200TA+QH50-G2194

№Каталожный номерНаименованиеКол-во
13220Болт стопорный вилки переключения передач3
212JS160T-1702051Головка направляющая задней передачи1
3DS100-1702061Палец блокировки задней передачи1
48774-1Пружина замка заднего хода1
58968Винт блокировки заднего хода1
612JS160T-1702063Шток вилки переключения задней передачи1
712JS160T-1702055Вилка переключения задней передачи1
8Q5280628Штифт2
912JS160T-1702056Вилка переключения 1-й и 2-й передач1
1012JS160T-1702064-1Шток вилок переключения 1-й-2-й и 3-й-3-й передач2
1112JS160T-1702058-2Вилка переключения 5-й - 6-й передач1
1212JS160T-1702057Вилка переключения 3-й и 4-й передач1
1312JS160T-1702059-1Головка переключения 5-й и 6-й передач1
143220-1Винт стопорный вилки переключения передач1
1512JS160T-1702066Шток вилки переключения 5-й и 6-й передач1
1612JS160T-1702054Головка переключения 5-й и 6-й передач1
1719.05G100BGB-T308Шарик стальной3
181634Штифт блокировки вала вилки2
19JS100A-1702073Палец опорный вала1
20JS100A-1702072Вилка1
2112JS160T-1702015Крышка верхняя1
22Q40112Шайба1
23GB889-80-M12×1.25Гайка1
2412.7G100BGB-T308Шарик стальной4
25F96084Пружина фиксаторов штока1
26F96085Пружина фиксаторов штока3
2711066Шпилька4
28X-1-603Гайка2
29Q351B10Гайка2
30C01058-1Гайка стопорная2
3212JS160T-1702016Прокладка верхней крышки1
336JS160T-1709587-1Заглушка1
346JS160T-1709588-1Кольцо уплотнительное пробки1

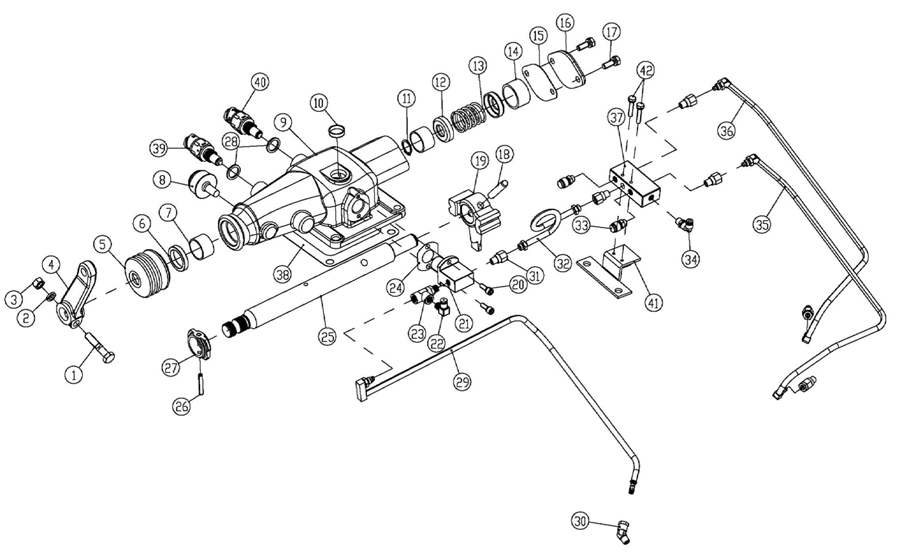

Механизм управления переключением передач КПП 12JS200TA+QH50-G2194

12JS160T-1703010


№Каталожный номерНаименованиеКол-во
1Q151B1050Болт1
2Q40310Шайба пружинная1
3Q341B10Гайка1
4F96035-64Рычаг валика переключения передач1
5F99669Втулка (пыльник)1
6F91444Манжета валика переключения передач1
7F91345Втулка механизма управления переключением передач2
815276Пробка сапуна1
912JS160T-1703015Корпус механизма управления переключением передач1
10Q72224Заглушка механизма управления переключением передач1
11Q43120Кольцо стопорное1
12F99673-1Гнездо пружины2
1312JS160T-1703027Пружина1
1412JS160T-1703024Втулка1
15F99672-2Прокладка1
16F99666-2Крышка1
17Q1420822Болт2
18C03030Палец цилиндрический1
1912JS160T-1703018Держатель1
20QH50-4211313Болт2
2112JS160T-1703022Клапан контрольный1
2212JS160T-1703021Соединитель быстрого переключения1
23C01053Тройник1
24F91353Прокладка Н-образного клапана1
2512JS160T-1703017Валик механизма управления переключением передач1
26C09035Штифт блока управления переключением задней передачи1
27F99681Блок управления переключением заднего хода1
28Q72318Кольцо уплотнительное датчика2
29666163Трубка воздушная1
30C01052Фитинг1
31C01051Фитинг прямой6
32666164Трубка воздушная1
337935Сапун2
3412JS160T-1703021Соединитель быстрого переключения1
35666166Трубка воздушная1
36666165Трубка воздушная1
3712JS160T-1703052Клапан одинарный Н-образный1
381642Прокладка механизма управления переключением передач1
39990.12.71.0041-5Датчик нейтрального положения выбора передач1
400068DS-1Датчик включения заднего хода1
4112JS160T-1702095Опора одинарного Н-образного клапана1
42Q1420430Болт крепления Н-образного клапана2

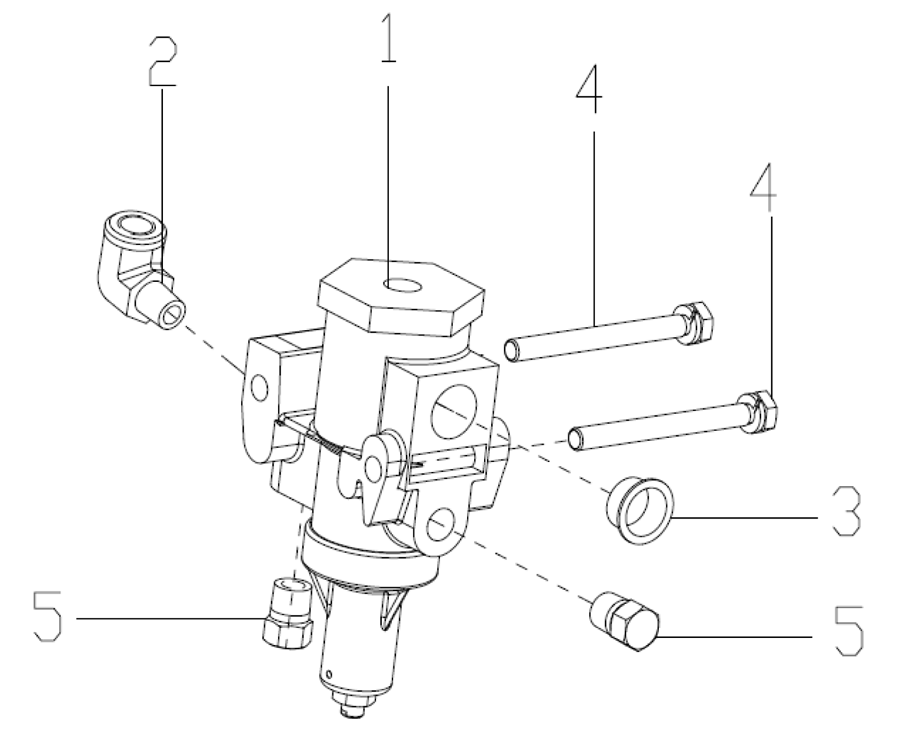

Регулятор воздушного фильтра КПП 12JS200TA+QH50-G2194

№Каталожный номерНаименованиеКол-во
1A-C03002-20Регулятор воздушного фильтра1
2C01052Фитинг1
354015Заглушка1
4Q1420660Болт2
5Q618B01Пробка с шестигранной головкой2

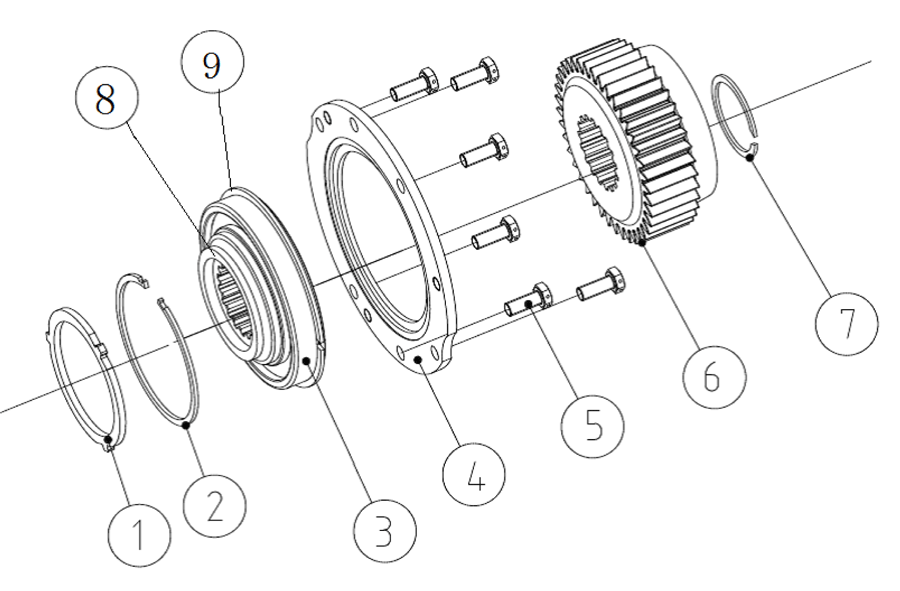

Шестерня ведущая демультипликатора КПП 12JS200TA+QH50-G2194


№Каталожный номерНаименованиеКол-во
112JS160T-1701106Шайба шестерни1
212JS160T-1701107Кольцо стопорное2
350118Подшипник1
4JS220-1707031Фланец фиксаторный подшипника демультипликатора1
5C09032Болт фланца фиксаторного6
612JS200T-1707030Шестерня ведущая демультипликатора1
716763Кольцо стопорное1
812JS160T-1701124Опора подшипника1
9C01019Кольцо стопорное1

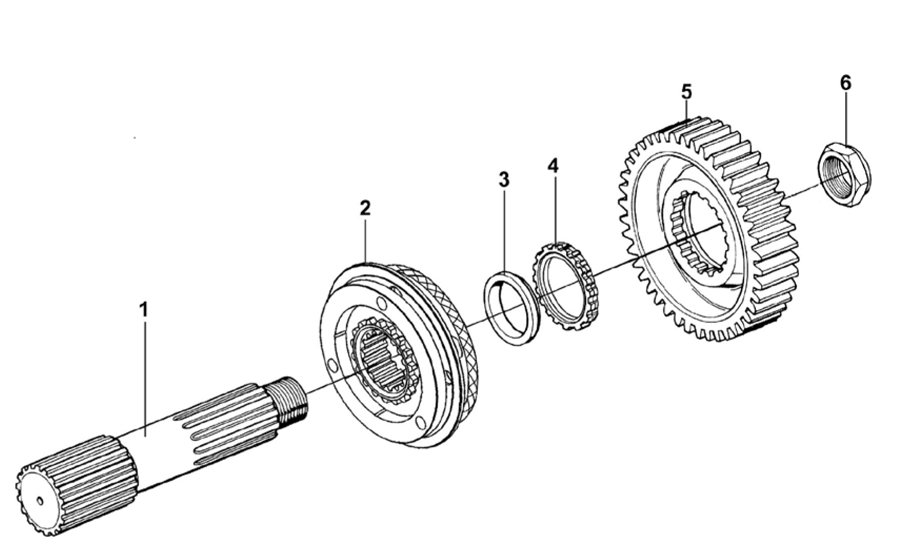

Вал выходной демультипликатора КПП 12JS200TA+QH50-G2194

№Каталожный номерНаименованиеКол-во
112JS200T-1707105Вал выходной демультипликатора1
212JS160T-1707140Синхронизатор демультипликатора1
312JS200T-1707107Прокладка выходного вала демультипликатора1
412JS160T-1707108Шайба шестерни выходного вала демультипликатора1
512JS200T-1707106Шестерня выходного вала демультипликатора1
6F96006Гайка с фланцем1

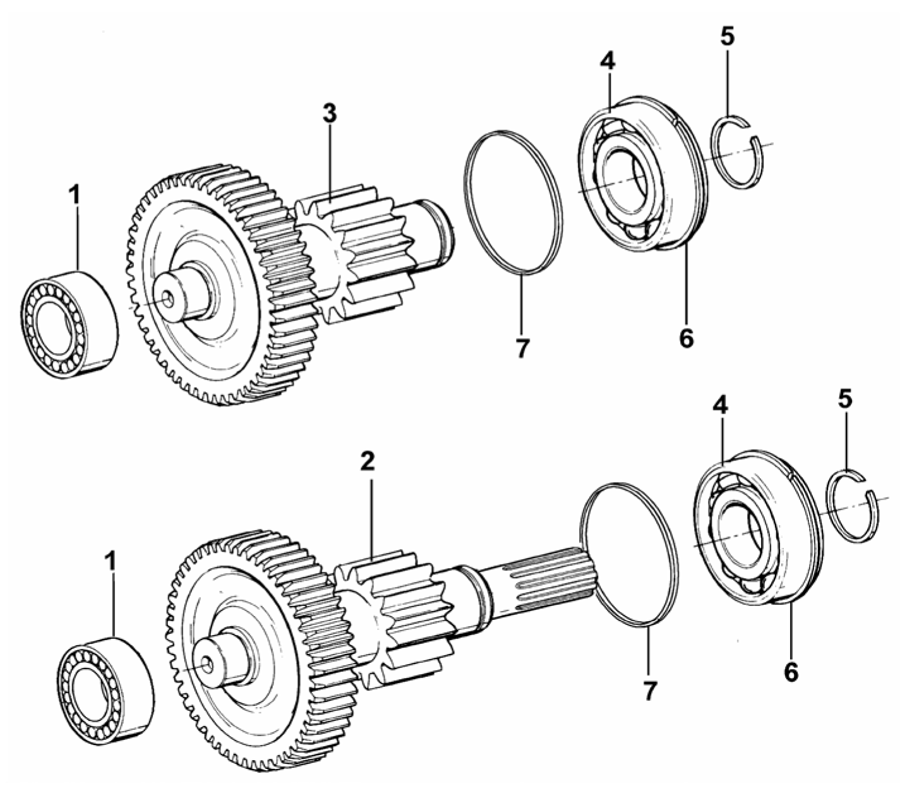

Валы промежуточные демультипликатора КПП 12JS200TA+QH50-G2194

№Каталожный номерНаименованиеКол-во
142308EПодшипник промежуточного вала демультипликатора2
212JS200T-1707047Вал промежуточный демультипликатора (длинный)1
312JS200T-1707050Вал промежуточный демультипликатора (короткий)1
4192311EПодшипник промежуточного вала демультипликатора2
5JS180-1707051Кольцо стопорное2
6Q433120Кольцо стопорное2

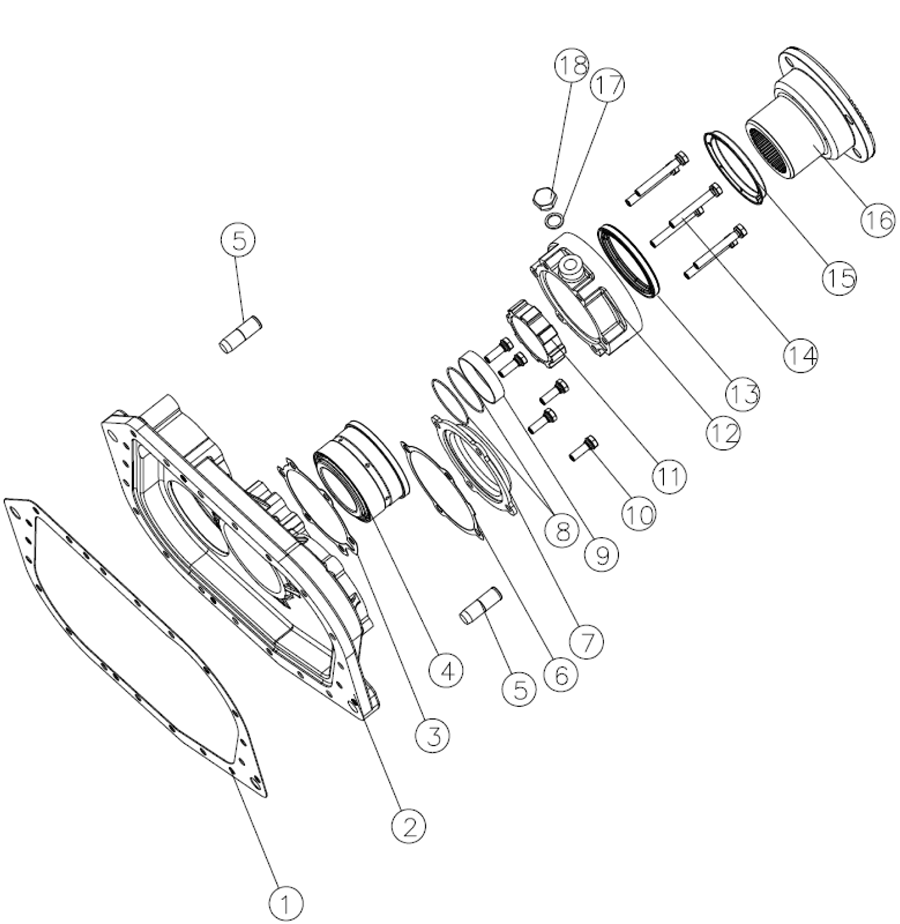

Крышка задняя КПП 12JS200TA+QH50-G2194


№Каталожный номерНаименованиеКол-во
114335Прокладка задней крышки1
2JS220-1707015Крышка задняя1
3JS180-1707156Прокладка крышки подшипника демультипликатора1
4JS220-1707109Подшипник роликовый1
514334Штифт2
6JS180-1707053Прокладка крышки промежуточного вала демультипликатора2
7JS180-1707052Крышка промежуточного вала демультипликатора1
812JS160T-1707112Кольцо уплотнительное2
9JS220-1707111Втулка ведущей шестерни спидометра1
10A-C09008Болт4
11JS180-1701157-2Индуктор датчика спидометра1
12JS180-1707155-3Крышка подшипника выходного вала демультипликатора1
1319109-6Манжета крышки подшипника выходного вала1
14Q1421075Болт крышки подшипника6
15F96119Пыльник фланца1
16JS220-1707159-1Фланец выходной1
17Q72318Кольцо уплотнительное датчика1
18Q617B18Пробка с шестигранной головкой1

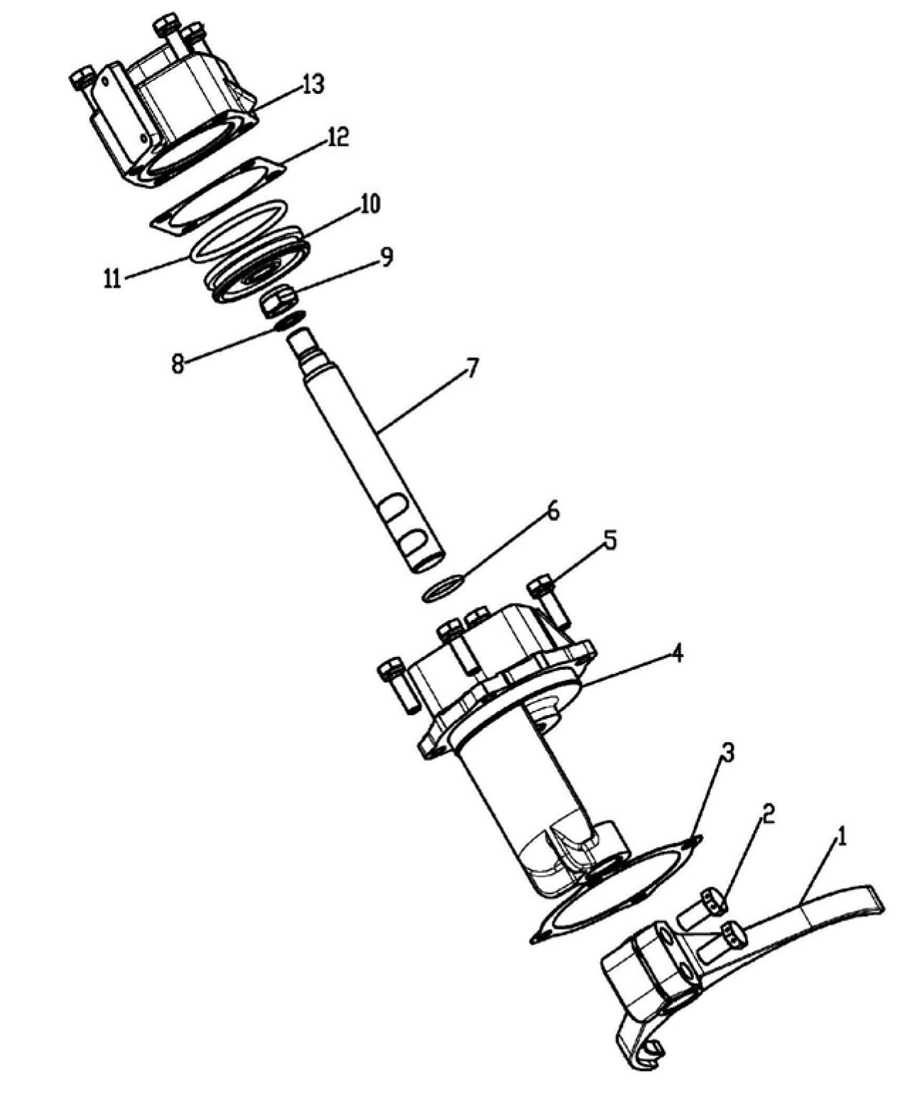

Цилиндр переключения передач КПП 12JS200TA+QH50-G2194

JS220-1707060-47

№Каталожный номерНаименованиеКол-во
01JS220-1707060-47Пневмоцилиндр переключения передач (под КОМ, двойной клапан)1
116775-1Вилка демультипликатора1
2Q171B1250Болт вилки демультипликатора2
314347Прокладка1
4JS220-1707062-1Корпус цилиндра1
5Q1421032MБолт4
614765-3Кольцо уплотнительное1
7JS220-1707061-1Шток цилиндра переключения передач1
814345-3Кольцо уплотнительное1
9GB890-80-M16x1.5Гайка1
1014341Поршень цилиндра переключения передач1
1114344-7Кольцо уплотнительное1
1214349Прокладка крышки цилиндра1
13QH70-4211401-17Цилиндр нейтрального положения двухпоршневой1

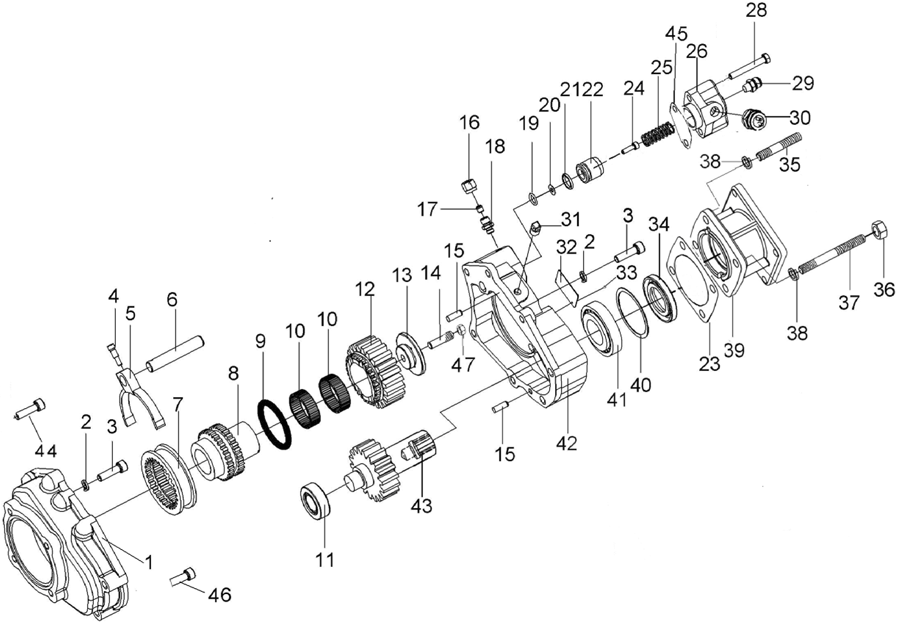

Коробка отбора мощности КПП 12JS200TA+QH50-G2194

QH50-BH1-001



№Каталожный номерНаименованиеКол-во
1QH50-4211101-1Корпус коробки отбора мощности1
2Q40310Шайба пружинная3
3Q150B10130TF2 Болт1
4QH50-4211312Винт установочный1
5QH50-4211301Вилка муфты КОМ1
6QH50-4211305Вал вилки коробки отбора мощности1
7QH50-4211302Муфта переключения КОМ1
8QH50-4211105Пустотелый вал1
9QH50-4211110Комплект опорной пружины1
10K505517Подшипник игольчатый2
1132205Подшипник роликовый1
12QH50-4211106Входная шестерня КОМ1
13QH50-4211104Опора входной шестерни1
14QH50-4211502Шпилька1
15Q5210824Штифт2
16Q80106Фитинг1
17Q80006Наконечник1
18Q80406Корпус соединителя1
19QH50-4211300Кольцо уплотнительное1
20QH50-4211309Шайба уплотнительная1
21QH70J-4211300-1Кольцо уплотнительное1
22QH50-4211310Поршень1
23QH50-4211207Прокладка1
24QH50-4211313Внутренний шестигранный болт с пружинной шайбой1
25QH50-4211311Пружина возвратная1
26QH50-4211306Корпус цилиндра1
27/28Q1420860Болт с шестигранной головкой2
29Q901Вентиляционная пробка1
300068DS-5Датчик включения КОМ1
31Q614B03Заглушка1
32QH50-4211119-1Табличка1
33Q5410206Заклепка для таблички2
34HG4-692-76-40X65X12Сальник КОМ1
35Q129B1235Шпилька2
36Q341C12Гайка4
37Q129B1290Шпилька2
38Q40312Пружинная шайба4
39QH50-4211206-1Крышка подшипника КОМ1
40QH50-4211203Шайба регулировочная4
4130208Подшипник пустотелого вала1
42QH50-4211102-1Крышка КОМ1
43QH50-4211201-2Вал выходной шестерни коробки отбора мощности1
44QH50-4211314Винт с шестигранной головкой3
45QH50-4211307Прокладка1
46QH50-4211315Винт с шестигранной головкой4
47Q33210Гайка1

Производитель ООО "Фаст Трансмишэн Европа"
Страна Белоруссия
Применяемость МАЗ

Категории: Оригинальные запасные части для КПП производства Shaanxi Fast Gear, Fast-Eaton, Фаст Трансмишэн Европа Коробки передач Shaanxi Fast Gear и Фаст Трансмишэн Европа

Коробка передач МАЗ 12JS200TA+QH50-G2194 отзывы

Оставьте отзыв об этом товаре первым!

Рекомендуем посмотреть
