Коробка передач МАЗ 16JS200TA+QH50-G7699

Коробка передач 16JS200TA+QH50-G7699 производится на совместном Китайско-Белорусском предприятии ФАСТ-МАЗ, поставляется на сборочный конвейер Минского Автомобильного Завода

КПП поставляется с коробкой отбора мощности QH50-BH1-001

Гарантийный срок эксплуатации 12 месяцев.

Тип коробки передач	Полностью синхронизированная механическая 16-ступенчатая с двумя промежуточными валами алюминиевый корпус
Максимальный входной крутящий момент, Н.м	2000
Передаточные числа	1пер.-14,03; 2пер.-11,64; 3пер.-9,6; 4пер.-7,97; 5пер.-6;62 6пер.-5,49; 7пер.-4,55; 8пер.-3,78; 9пер.-3,08; 10пер. - 2,56; 11пер.-2,11; 12пер.- 1,75; 13пер.- 1,45; 14 пер.- 1,21; 15пер.-1,00; 16пер.-0,83
Вес, кг	342
Длинна, мм	992

Каталог запасных частей КПП 16JS200TA+QH50-G7699

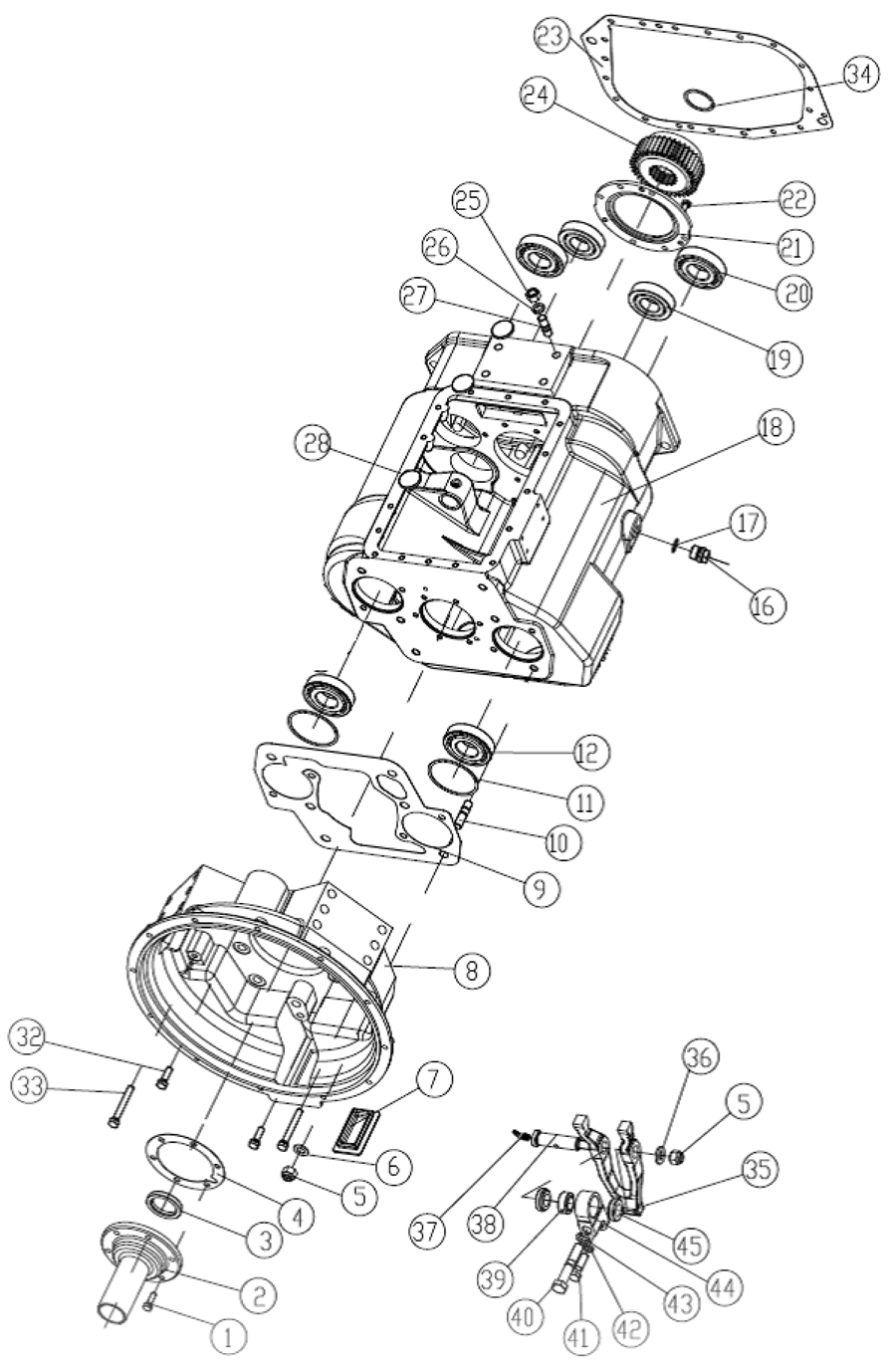

Картер сцепления и коробки передач 16JS200TA+QH50-G7699

№	Каталожный номер	Наименование	Кол-во
1	Q1421032M	Болт крышки первичного вала	6
2	JS180A-1701040	Крышка подшипника первичного вала	1
3	F500A-1802191	Манжета первичного вала	1
4	14311	Прокладка крышки первичного вала	1
5	GB889.2-2000-M16X15	Гайка	7
6	Q40116	Шайба	6
7	JS180-1601016-2	Крышка ручного люка	1
8	15410-29	Картер муфты сцепления	1
9	20822	Прокладка корпуса муфты	1
10	C01056	Шпилька картера КПП	6
11	C01021	Кольцо стопорное	2
12	192309E	Подшипник роликовый с проточкой	2
16	6JS160T-1709587-1	Пробка масляная	2
17	6JS160T-1709588-1	Кольцо уплотнительное	2
18	12JS160T-1701015-9	Картер коробки передач	1
19	42308E	Подшипник	2
20	102309E	Подшипник	2
21	JS220-1707031	Фланец фиксаторный	1
22	C09032	Болт	6
23	14335	Прокладка задней крышки	1
24	16JS200T-1707030	Шестерня ведущая демультипликатора	1
25	Q341B16	Гайка	2
26	Q40316	Шайба	2
27	Q1231630	Шпилька	2
28	14373	Магнит	3
32	Q1421238M	Болт картера муфты сцепления	2
33	Q1421290M	Болт	2
34	9JS200T-1701123	Кольцо стопорное	1
35	JS180-1601021-14	Вилка сцепления	1
36	JS180-1601022-1	Шайба	1
37	Q701B45	Масленка	1
38	JS180-1601023-4	Вал вилки сцепления	1
39	GE25ES	Подшипник вилки сцепления	1
40	Q151B18100	Болт вилки сцепления	1
41	Q151B1450TF2	Болт вилки сцепления	1
42	Q40314	Пружинная шайба	1
43	Q40318	Пружинная шайба	1
44	JS180 -1601024 -10	Опора вилки сцепления	1
45	JS180 -1601030 - 3	Втулка	2

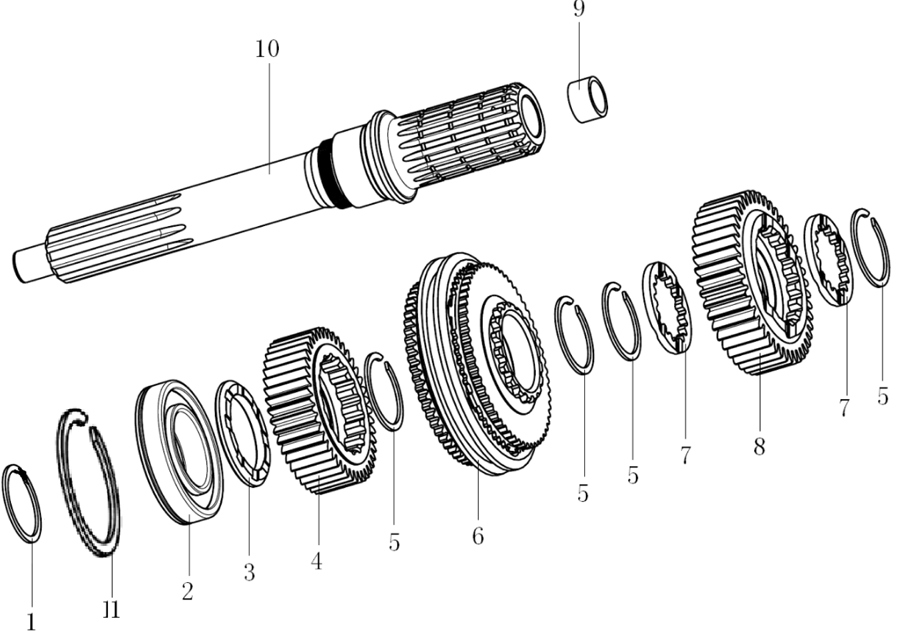

Вал первичный КПП 16JS200TA+QH50-G7699

№	Каталожный номер	Наименование	Кол-во
1	JS180A-1701036	Гайка первичного вала	1
2	150212K	Подшипник первичного вала	1
3	16JS200T-1701036	Шайба первичного вала	1
4	16JS200TA-1701032	Шестерня первичного вала	1
5	16763	Кольцо стопорное	4
6	16JS200T-1701040-3	Синхронизатор	1
7	16JS200T-1701034	Шлицевая шайба шестерни первичного вала	2
8	16JS200T -1701031	Шестерня первичного вала	1
9	JS125T-1701026	Направляющая втулка вторичного вала	1
10	16JS200T-1701030-3	Вал первичный	1
11	C01020	Кольцо стопорное	1

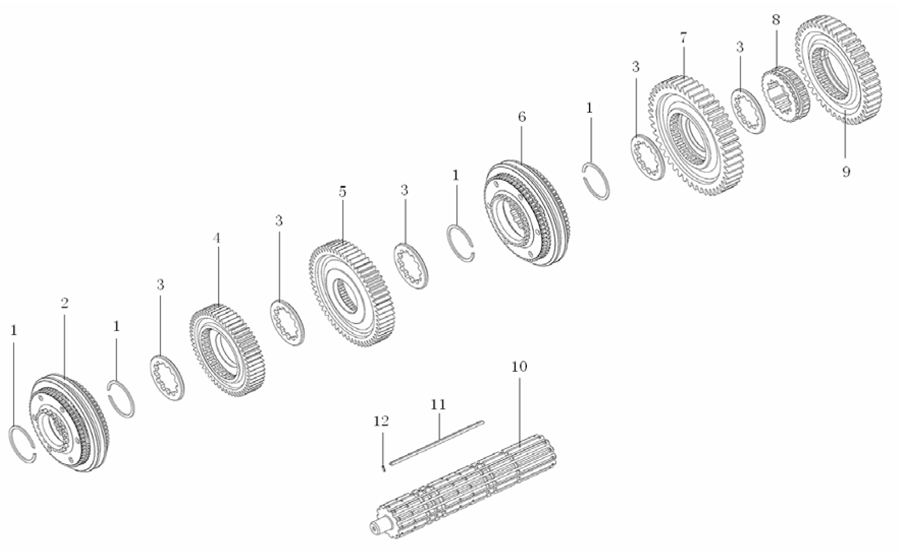

Вал вторичный КПП 16JS200TA+QH50-G7699

№	Каталожный номер	Наименование	Кол-во
1	9JS200T-1701123	Кольцо стопорное	4
2	16JS200T-1701175	Синхронизатор	1
3	9JS200T-1701122	Прокладка шестерен вторичного вала	5
4	16JS200T-1701113	Шестерня 3-й передачи вторичного вала	1
5	16JS200T-1701112	Шестерня 2-й передачи вторичного вала	1
6	9JS200T-1701170	Синхронизатор 1-2 передачи	1
7	16JS200T-1701111	Шестерня 1-й передачи вторичного вала	1
8	16JS200T-1701108	Скользящая муфта	1
9	16JS200T-1701110	Шестерня задней передачи вторичного вала	1
10	16JS200T-1701105	Вал вторичный	1
11	16JS200T-1701121	Шпонка вторичного вала	1
12	Q5280310	Палец цилиндрический упругий	1

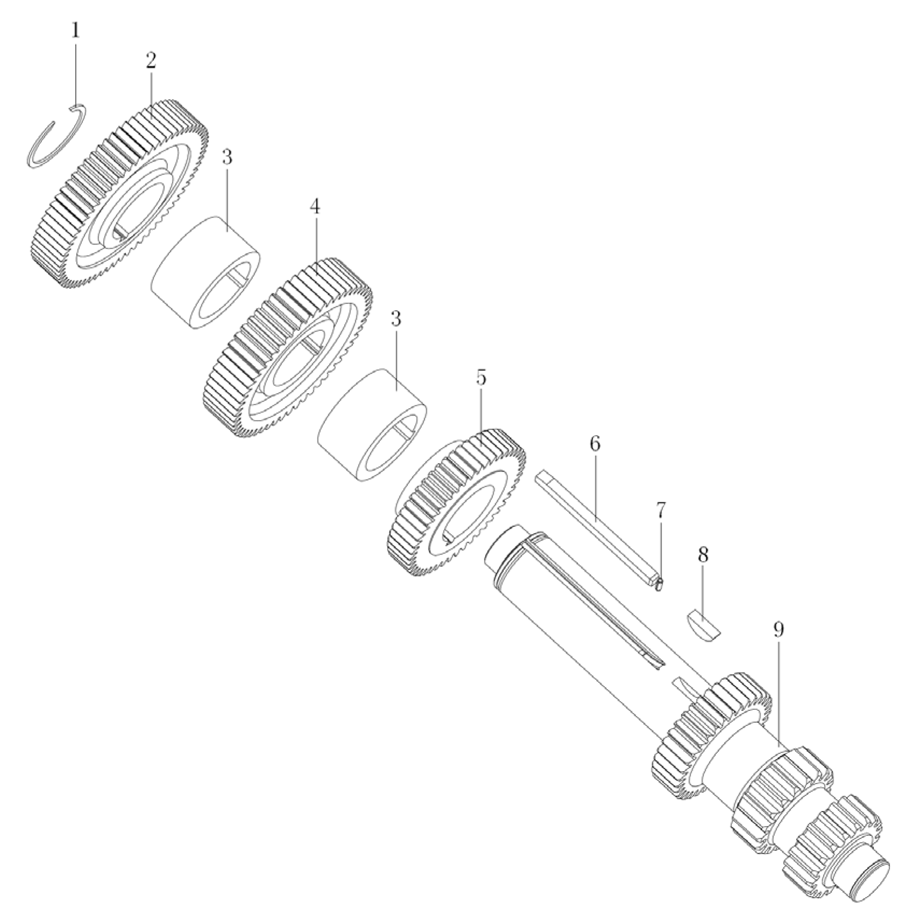

Вал промежуточный КПП 16JS200TA+QH50-G7699

№	Каталожный номер	Наименование	Кол-во
1	19198	Кольцо стопорное промежуточного вала	2
2	16JS200TA-1701052	Шестерня	2
3	12JS160T-1701057	Втулка распорная	2
4	16JS200T-1701056	Шестерня ведущая промежуточного вала	2
5	16JS200T-1701050	Шестерня 3-й передачи промежуточного вала	2
6	16JS200T -1701055	Шпонка промежуточного вала	2
7	Q5280514	Палец цилиндрический упругий	2
8	X-6-E	Шпонка полукруглая	2
9	16JS200T-1701048	Вал промежуточный	2

Отбойник промежуточного вала КПП 16JS200TA+QH50-G7699

№	Каталожный номер	Наименование	Кол-во
1	19668	Отбойник промежуточного вала	2
2	Q5280514	Палец цилиндрический упругий	2

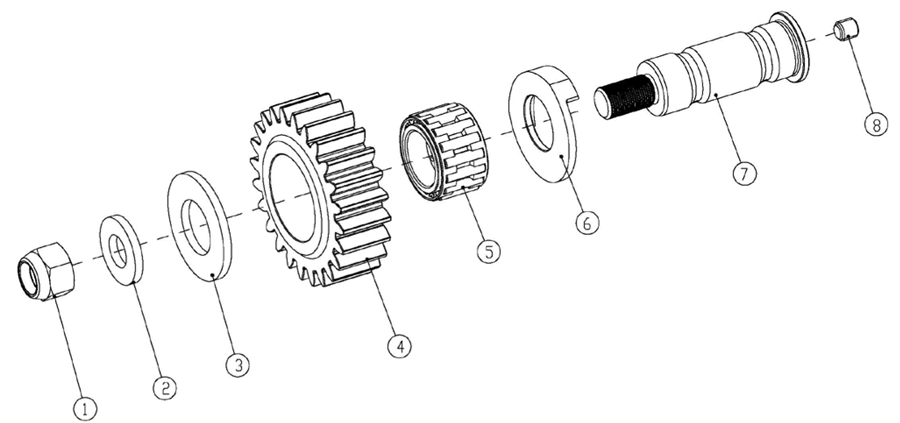

Вал промежуточный заднего хода КПП 16JS200TA+QH50-G7699

№	Каталожный номер	Наименование	Кол-во
1	GB889-80-M20X1.5	Гайка	2
2	JS220-1701088	Шайба стопорная промежуточного вала заднего хода	2
3	JS220-1701087	Шайба упорная подшипника	2
4	12JS160T-1701083	Шестерня промежуточная задней передачи	2
5	DS100-1701085	Подшипник роликовый	2
6	12JS160T-1701084	Шайба чашевидная вала задней передачи	2
7	JS220-1701082	Вал промежуточный заднего хода	2
8	Q2821212	Пробка	2

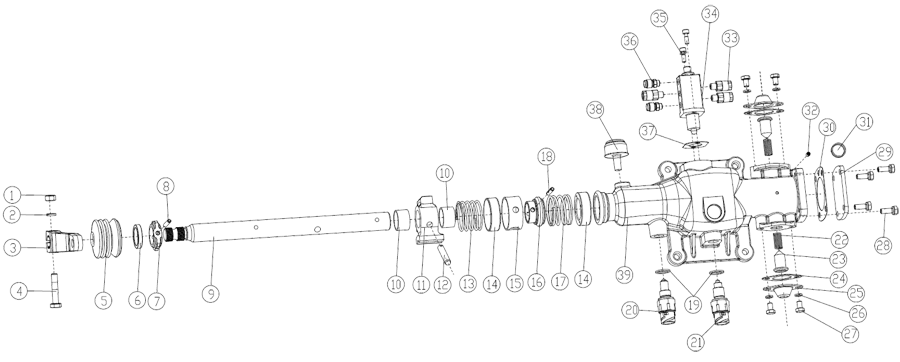

Механизм управления переключением передач КПП 16JS200TA+QH50-G7699

№	Каталожный номер	Наименование	Кол-во
01	A-C03001-13	Механизм управления переключением передач в сборе	1
1	Q341B10	Гайка	1
2	Q40310	Стопорная шайба	1
3	F96035-64	Рычаг валика переключения передач	1
4	Q151B1050	Болт рычага переключения передач	1
5	F99669	Втулка (пыльник)	1
6	F91444	Манжета валика переключения передач	1
7	F99681	Блок управления переключением заднего хода	1
8	C09035	Штифт	1
9	F99679	Валик механизма управления переключением передач	1
10	F91345	Втулка механизма управления переключением передач	2
11	F99585	Держатель	1
12	C03030	Палец цилиндрический	1
13	F99983	Пружина	1
14	F99673	Опора пружины	2
15	F99674	Втулка пружинная	1
16	F99675	Фиксирующее кольцо	1
17	F96036	Пружина	1
18	C09035	Штифт	1
19	Q72318	Кольцо уплотнительное датчика	2
20	0068DS-1	Датчик включения заднего хода	1
21	990_12_71_0041-5	Датчик нейтрального положения выбора передач	1
22	F96037	Пружина	2
23	F99670	Палец фиксаторный	2
24	F96140	Прокладка	2
25	F96141	Крышка	2
26	Q40308	Пружинное кольцо	4
27	Q151B0812	Болт	4
28	Q1420822	Болт	4
29	F99666	Крышка	1
30	F99672	Прокладка	1
31	Q72224	Заглушка механизма управления	1
32	C03004	Стопорный винт	1
33	C01051	Фитинг прямой	1
34	F99660	Клапан воздушный двойной Н-образный	1
35	QH50-4211313	Внутренний шестигранный болт с пружинной шайбой	2
36	7935	Сапун	2
37	F91353	Прокладка Н-образного клапана	1
38	15276	Пробка сапуна	1
39	F96194	Корпус механизма управления	1

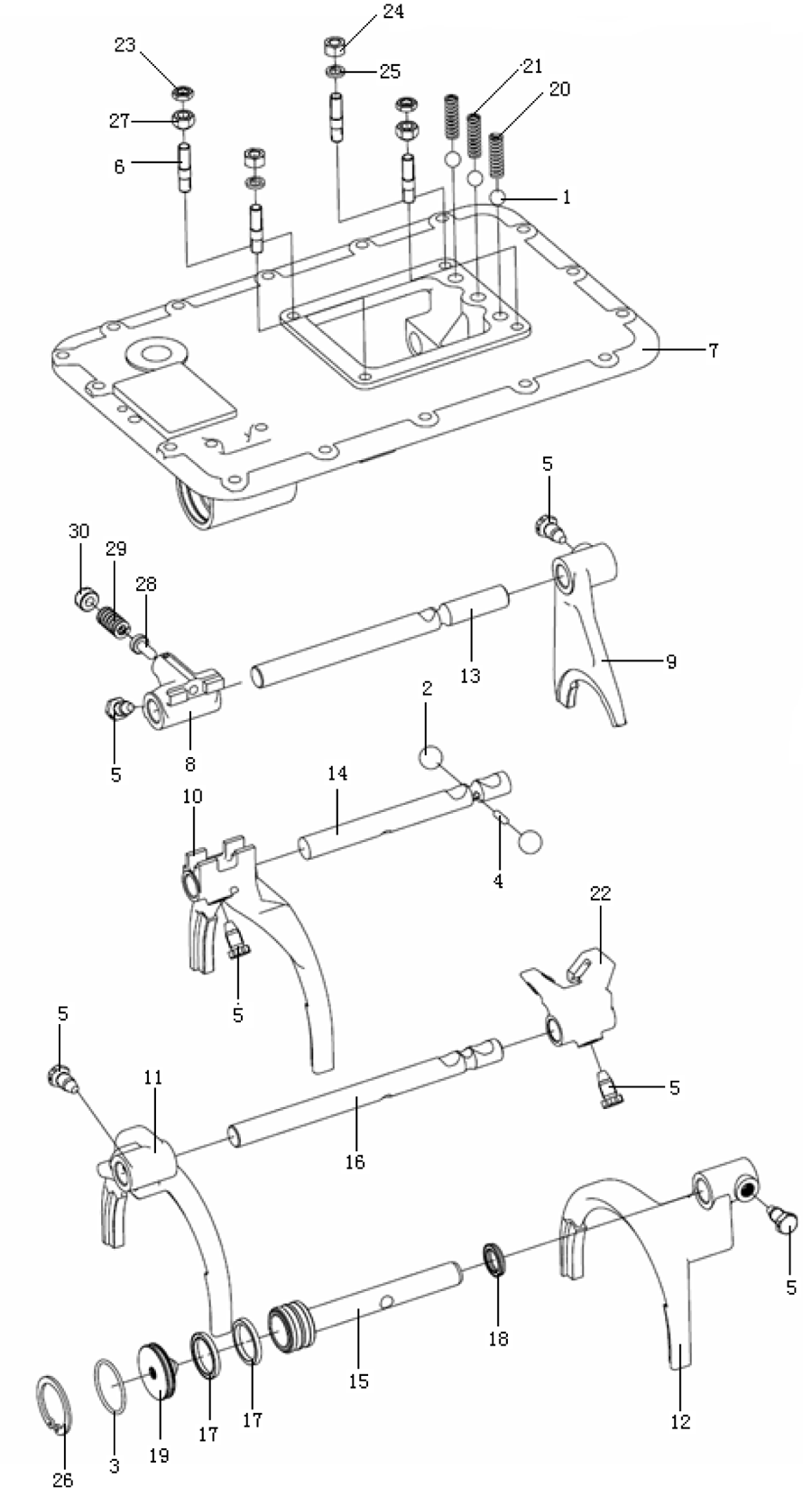

Механизм переключения передач КПП 16JS200TA+QH50-G7699

№	Каталожный номер	Наименование	Кол-во
1	12_7G100BGB -T308	Шарик	3
2	19_05G100BGB -T308	Шарик	2
3	16JS200T-1702070	Кольцо уплотнительное	2
4	1634	Штифт блокировки вала вилки	1
5	3220	Болт стопорный вилки переключения передач	6
6	11066	Шпилька	4
7	16JS200T-1702015	Крышка верхняя	1
8	16JS200T-1702051	Головка направляющая задней передачи	1
9	16JS200T-1702055	Вилка переключения задней передачи	1
10	16JS200T-1702056	Вилка переключения 1-ой и 2-ой передачи	1
11	16JS200T-1702057	Вилка переключения 3-ей и 4-й передачи	1
12	16JS200T-1702058	Вилка переднего демультипликатора	1
13	16JS200T-1702063	Шток вилки переключения задней передачи	1
14	16JS200T-1702064	Шток вилки переключения 1, 2 передачи	1
15	16JS200T-1702065	Вал поршневой вилки	1
16	16JS200T-1702066	Шток вилки переключения 3-ей и 4-ой передачи	1
17	16JS200T-1702067	Шайба	2
18	16JS200T-1702068	Кольцо	1
19	16JS200T-1702069	Крышка	1
20	F96084	Пружина	1
21	F96085	Пружина	2
22	F99589	Головка переключения передач	1
23	Q351B10	Гайка	2
24	Q361B10	Гайка	2
25	Q40310	Шайба пружинная	2
26	Q43048	Кольцо стопорное	1
27	X-1-603	Гайка	2
28	16JS200T-1702061	Плунжер замка заднего хода	1
29	8774-1	Пружина блокировки задней передачи	1
30	8968	Винт блокировки заднего хода	1

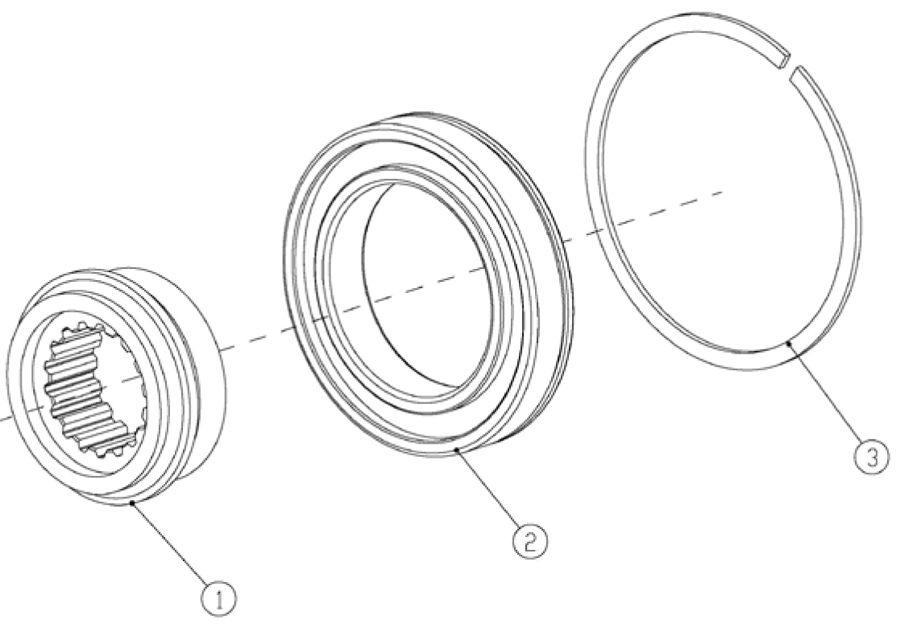

Опора подшипника вторичного вала КПП 16JS200TA+QH50-G7699

№	Каталожный номер	Наименование	Кол-во
1	9JS200T-1701126	Опора подшипника	1
2	50118	Подшипник	1
3	C01019	Кольцо стопорное	1

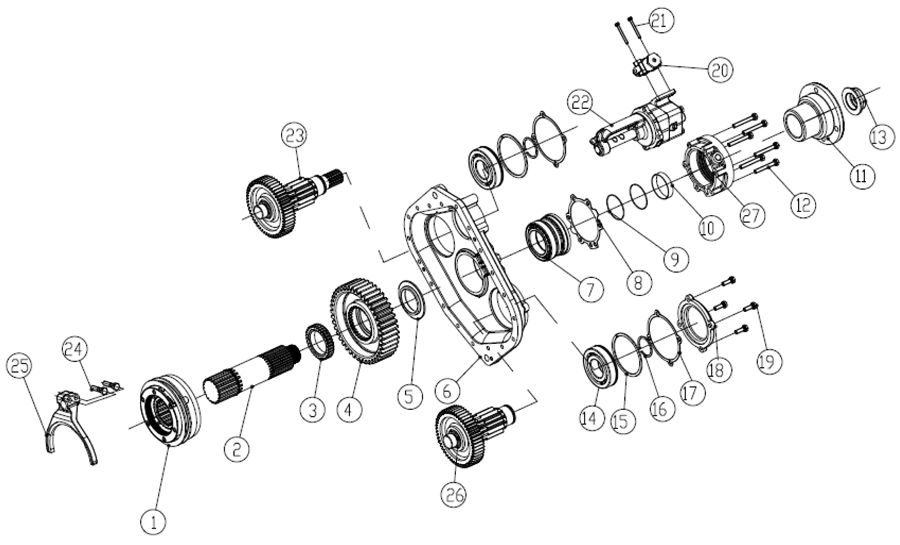

Крышка задняя КПП 16JS200TA+QH50-G7699

№	Каталожный номер	Наименование	Кол-во
1	12JS160T-1707140	Синхронизатор демультипликатора	1
2	12JS200T-1707105	Вал выходной	1
3	12JS160T-1707107	Шайба главного вала демультипликатора	1
4	16JS200T-1707106	Шестерня выходного вала демультипликатора	1
5	16JS200T-1707108	Шайба шестерни выходного вала демультипликатора	1
6	JS220-1707015	Крышка задняя	1
7	JS220-1707109	Подшипник роликовый	1
8	JS180-1707156	Прокладка крышки подшипника демультипликатора	1
9	12JS160T-1707112	Кольцо уплотнительное	2
10	JS220-1707111	Втулка ведущей шестерни спидометра	1
11	JS220-1707159-1	Фланец выходной	1
12	Q1421075	Болт крышки подшипника	6
13	F96006	Гайка с фланцем	1
14	192311E	Подшипник промежуточного вала демультипликатора	2
15	Q433120	Кольцо стопорное	2
16	JS180-1707051	Кольцо стопорное	2
17	JS180-1707053	Прокладка крышки промежуточного вала демультипликатора	2
18	JS180-1707052	Крышка промежуточного вала	1
19	A-C09008	Болт	4
20	A-C03002-19	Регулятор воздушного фильтра	1
21	Q1420660	Болт	2
22	JS220-1707060-50	Пневмоцилиндр переключения передач	1
23	16JS200T-1707047	Вал промежуточный демультипликатора длинный	1
24	16775	Вилка демультипликатора	1
25	Q171B1250	Болт вилки демультипликатора	2
26	16JS200T-1707050	Вал промежуточный демультипликатора короткий	1
27	JS180-1707154-4	Крышка подшипника выходного вала демультипликатора в сборе	1

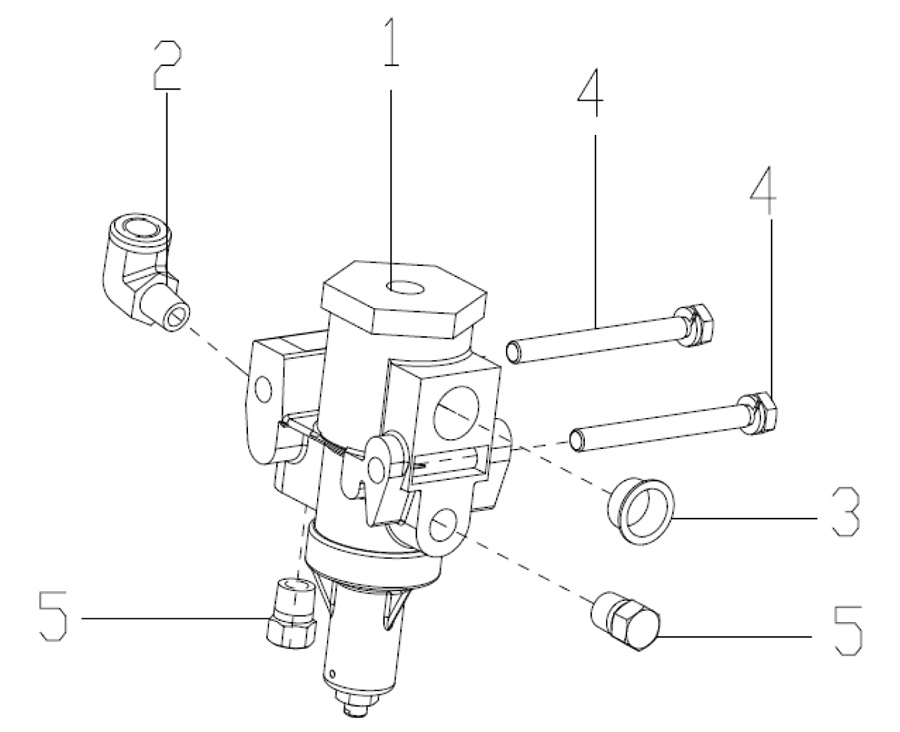

Регулятор воздушного фильтра КПП 16JS200TA+QH50-G7699

№	Каталожный номер	Наименование	Кол-во
1	A-4740-8	Регулятор воздушного фильтра	1
2	C01052	Фитинг	1
3	54015	Пробка	1
4	Q1420660	Болт	2
5	Q618B01	Пробка	2

Коробка отбора мощности КПП 16JS200TA+QH50-G7699

QH50-BH1-001

№	Каталожный номер	Наименование	Кол-во
1	QH50-4211101-1	Корпус коробки отбора мощности	1
2	Q40310	Шайба пружинная	3
3	Q150B10130TF2	Болт	1
4	QH50-4211312	Винт установочный	1
5	QH50-4211301	Вилка муфты КОМ	1
6	QH50-4211305	Вал вилки коробки отбора мощности	1
7	QH50-4211302	Муфта переключения КОМ	1
8	QH50-4211105	Пустотелый вал	1
9	QH50-4211110	Комплект опорной пружины	1
10	K505517	Подшипник игольчатый	2
11	32205	Подшипник роликовый	1
12	QH50-4211106	Входная шестерня КОМ	1
13	QH50-4211104	Опора входной шестерни	1
14	QH50-4211502	Шпилька	1
15	Q5210824	Штифт	2
16	Q80106	Фитинг	1
17	Q80006	Наконечник	1
18	Q80406	Корпус соединителя	1
19	QH50-4211300	Кольцо уплотнительное	1
20	QH50-4211309	Шайба уплотнительная	1
21	QH70J-4211300-1	Кольцо уплотнительное	1
22	QH50-4211310	Поршень	1
23	QH50-4211207	Прокладка	1
24	QH50-4211313	Внутренний шестигранный болт с пружинной шайбой	1
25	QH50-4211311	Пружина возвратная	1
26	QH50-4211306	Корпус цилиндра	1
27/28	Q1420860	Болт с шестигранной головкой	2
29	Q901	Вентиляционная пробка	1
30	0068DS-5	Датчик включения КОМ	1
31	Q614B03	Заглушка	1
32	QH50-4211119-1	Табличка	1
33	Q5410206	Заклепка для таблички	2
34	HG4-692-76-40X65X12	Сальник КОМ	1
35	Q129B1235	Шпилька	2
36	Q341C12	Гайка	4
37	Q129B1290	Шпилька	2
38	Q40312	Пружинная шайба	4
39	QH50-4211206-1	Крышка подшипника КОМ	1
40	QH50-4211203	Шайба регулировочная	4
41	30208	Подшипник пустотелого вала	1
42	QH50-4211102-1	Крышка КОМ	1
43	QH50-4211201-2	Вал выходной шестерни коробки отбора мощности	1
44	QH50-4211314	Винт с шестигранной головкой	3
45	QH50-4211307	Прокладка	1
46	QH50-4211315	Винт с шестигранной головкой	4
47	Q33210	Гайка	1

Производитель	ООО "Фаст Трансмишэн Европа"
Страна	Белоруссия
Применяемость	МАЗ

Категории: Оригинальные запасные части для КПП производства Shaanxi Fast Gear, Fast-Eaton, Фаст Трансмишэн Европа Коробки передач Shaanxi Fast Gear и Фаст Трансмишэн Европа

Коробка передач МАЗ 16JS200TA+QH50-G7699 отзывы

Оставьте отзыв об этом товаре первым!

СпецТрансКомплект

Коробка передач МАЗ 16JS200TA+QH50-G7699

Купить Коробка передач МАЗ 16JS200TA+QH50-G7699

Коробка передач МАЗ 16JS200TA+QH50-G7699 отзывы

Коробка передач МАЗ 16JS200TA+QH50-G7699

Купить Коробка передач МАЗ 16JS200TA+QH50-G7699

Коробка передач МАЗ 16JS200TA+QH50-G7699 отзывы

Рекомендуем посмотреть

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...
