Коробка передач МАЗ 9JS135TA+QH50-G18032
Коробка передач 9JS135TA+QH50-G18032 производится на совместном Китайско-Белорусском предприятии Фаст Трансмишэн Европа, поставляется на сборочный конвейер Минского Автомобильного Завода
Поставляется в сборе с коробкой отбора мощности QH50-BH1-003 под насос НШ
Гарантийный срок эксплуатации 12 месяцев.
| Тип коробки передач | Полностью синхронизированная механическая 9-ступенчатая с двумя промежуточными валами |
| Максимальный входной крутящий момент, Н.м | 1350 |
| Передаточные числа | 1пер.-11,02; 2пер.-6,55; 3пер.-4,64; 4пер.-3,36; 5пер.-2,46; 6пер.-1,95; 7пер.-1,38; 8пер.-1,00; 9пер.-0,73 |
| Вес, кг | 280 |
| Длинна, мм | 988 |
Каталог запасных частей КПП 9JS135TA+QH50-G18032

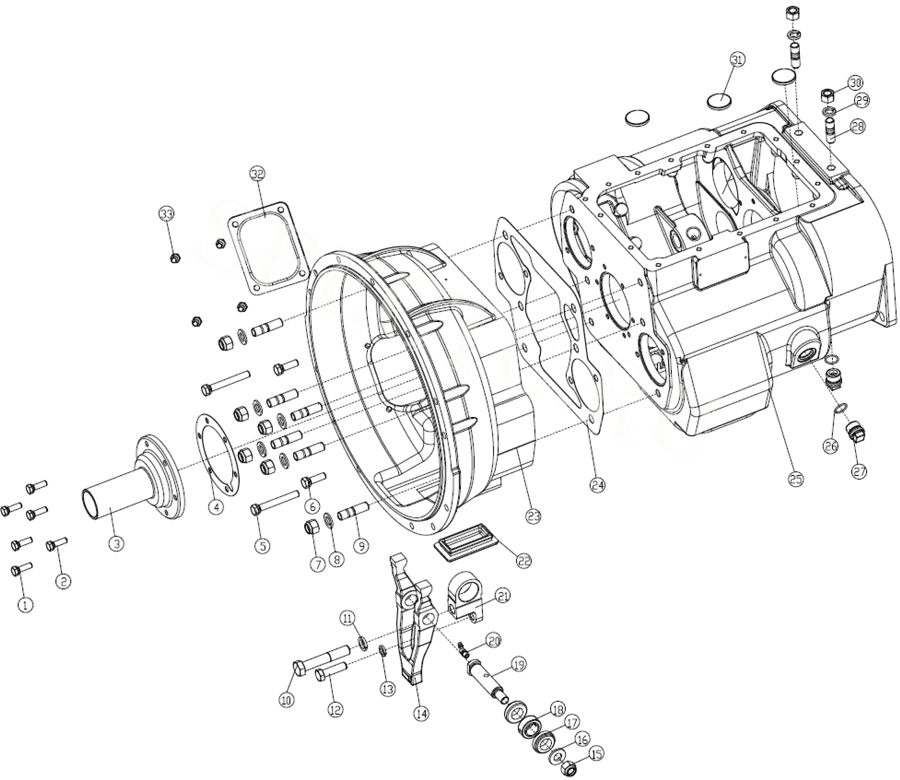

Картер сцепления и коробки передач 9JS135TA+QH50-G18032
| № | Каталожный номер | Наименование | Кол-во |
| 1 | C09034 | Болт | 2 |
| 2 | Q1421032M | Болт | 4 |
| 3 | JS180A-1701040-3 | Крышка первичного вала | 1 |
| 4 | 14311 | Прокладка крышки первичного вала | 1 |
| 5 | Q1421290M | Болт | 2 |
| 6 | Q1421038M | Болт | 2 |
| 7 | GB889.2-2000-M16X15 | Гайка | 6 |
| 8 | Q40116 | Стопорная шайба | 6 |
| 9 | C01056 | Шпилька картера КПП | 6 |
| 10 | Q151B18100 | Болт | 1 |
| 11 | Q40318 | Стопорная шайба | 1 |
| 12 | Q151B1450TF2 | Болт | 1 |
| 13 | Q40314 | Стопорная шайба | 1 |
| 14 | JS180-1601021-14 | Вилка сцепления | 1 |
| 15 | GB889_2-2000-M16X1_5 | Гайка | 1 |
| 16 | JS180-1601022-1 | Шайба | 1 |
| 17 | JS180-1601030-3 | Втулка | 2 |
| 18 | GE25ES | Подшипник | 1 |
| 19 | JS180-1601023-4 | Вал вилки сцепления | 1 |
| 20 | Q701B45 | Масленка | 1 |
| 21 | JS180-1601024-11 | Опора вилки сцепления | 1 |
| 22 | JS180-1601016-2 | Крышка ручного люка | 1 |
| 23 | JS180-1601015-6 | Картер сцепления | 1 |
| 24 | 20822 | Прокладка корпуса муфты | 1 |
| 25 | 18686-15 | Картер КПП | 1 |
| 26 | 6JS160T-1709588-1 | Кольцо уплотнительное | 2 |
| 27 | 6JS160T-1709587-1 | Пробка масляная | 1 |
| 28 | Q1231630 | Шпилька | 2 |
| 29 | Q40316 | Стопорная шайба | 2 |
| 30 | Q341B16 | Гайка | 2 |
| 31 | 14373 | Магнит | 3 |
| 32 | JS180-1601016-1 | Крышка ручного люка | 1 |
| 33 | Q1421025 | Болт | 4 |

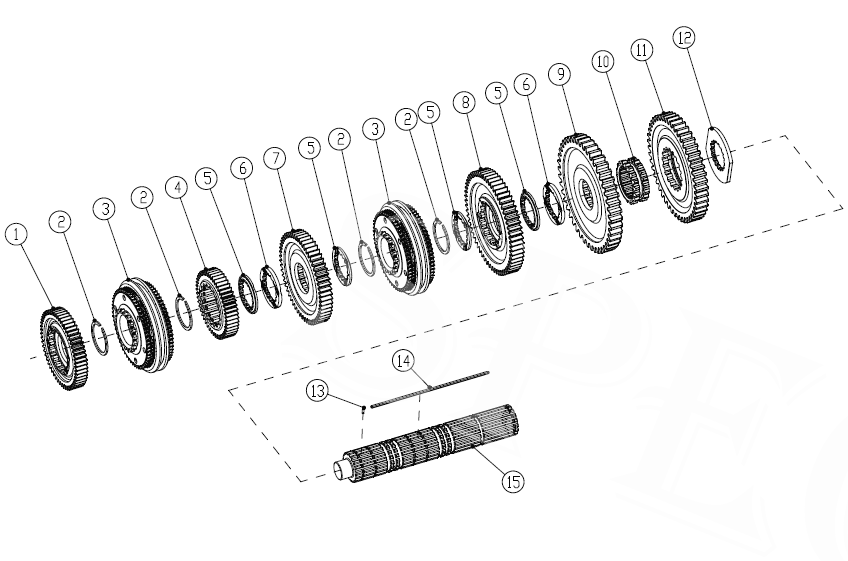

Вал вторичный КПП 9JS135TA+QH50-G18032

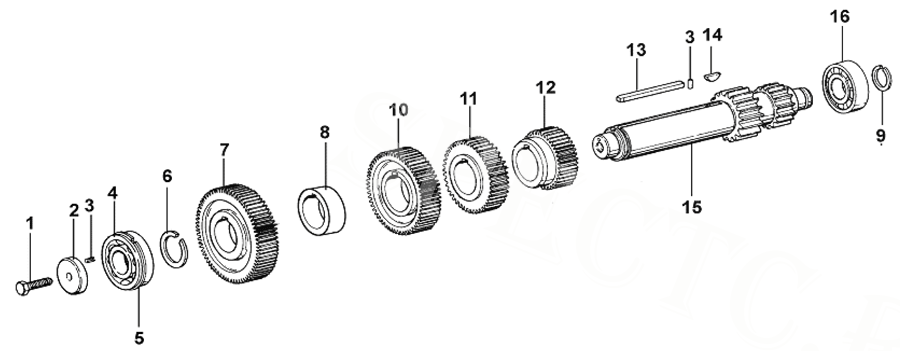

Вал промежуточный КПП 9JS135TA+QH50-G18032

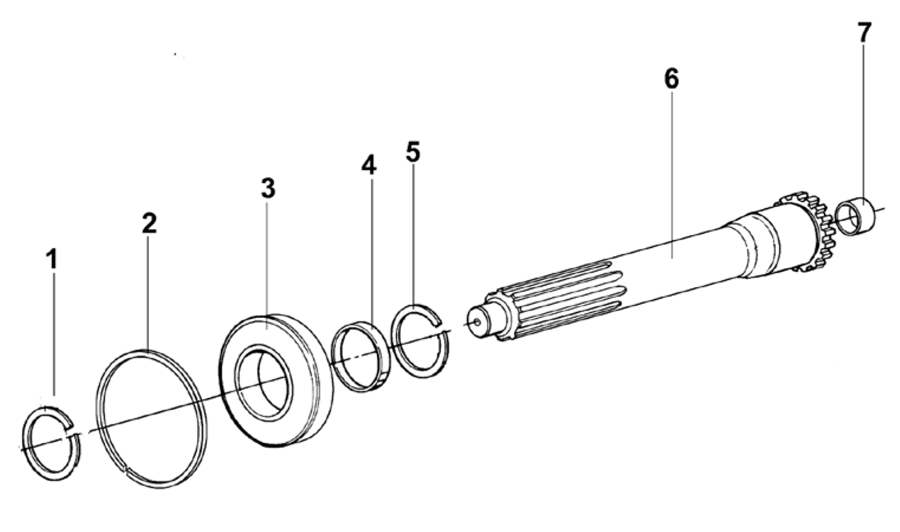

Вал первичный КПП 9JS135TA+QH50-G18031

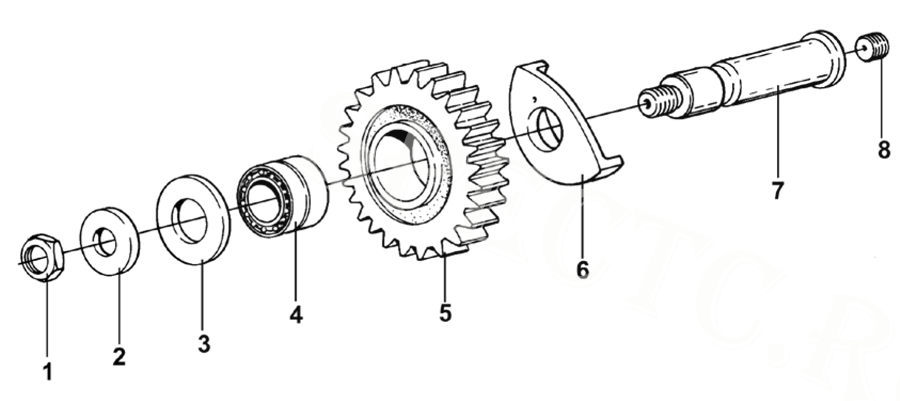

Вал промежуточный заднего хода КПП 9JS135TA+QH50-G18032

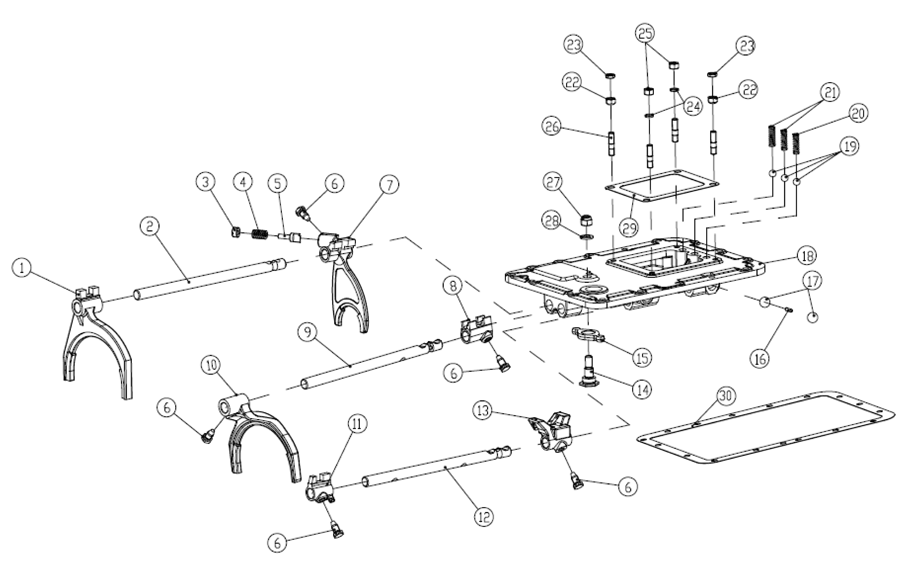

Механизм переключения передач КПП 9JS135TA+QH50-G18032

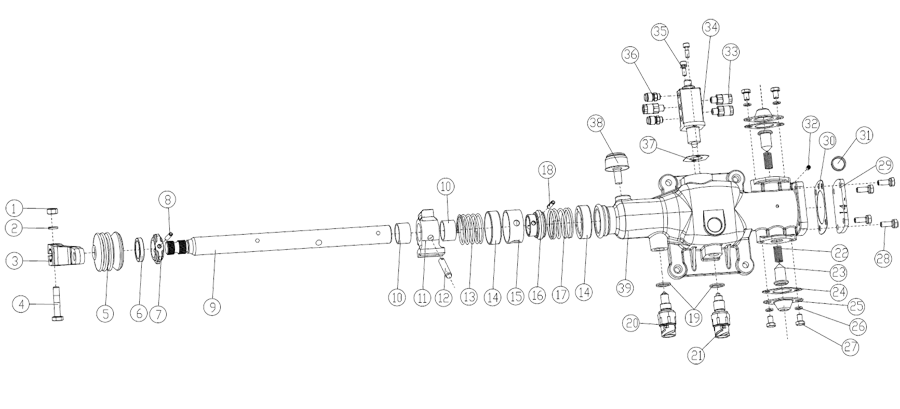

Механизм управления переключением передач КПП 9JS135TA+QH50-G18032
Регулятор воздушного фильтра КПП 9JS135TA+QH50-G18032
| № | Каталожный номер | Наименование | Кол-во |
| 1 | A-4740-1 | Регулятор воздушного фильтра | 1 |
| 2 | C01052 | Фитинг | 1 |
| 3 | 54015 | Заглушка | 1 |
| 4 | Q1420660 | Болт | 2 |
| 5 | Q618B01 | Пробка с шестигранной головкой | 2 |

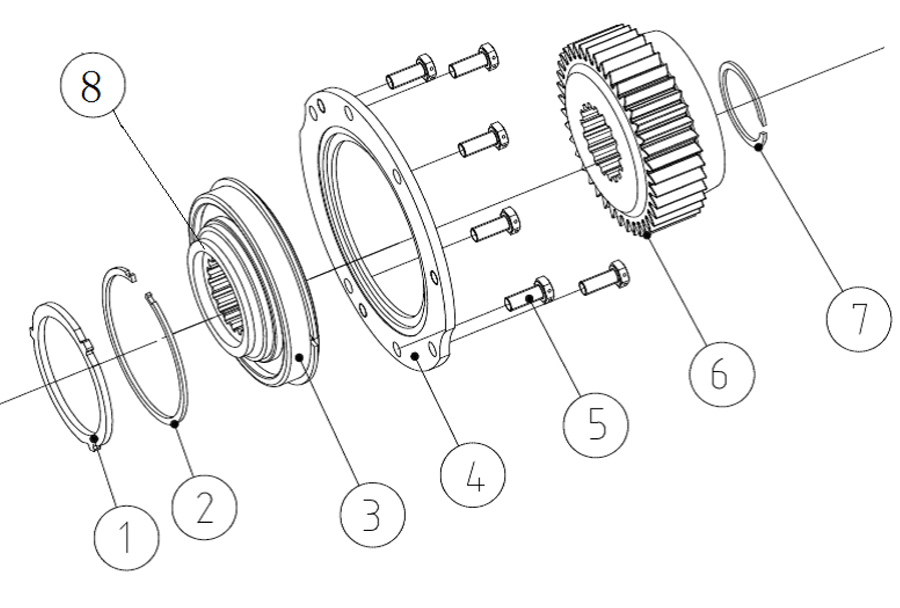

Шестерня ведущая демультипликатора КПП 9JS135TA+QH50-G18032

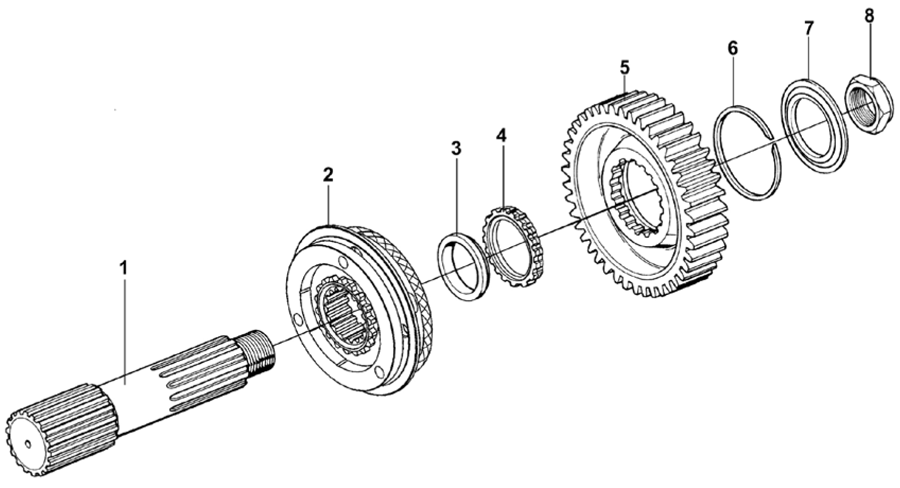

Вал выходной демультипликатора КПП 9JS135TA+QH50-G18032

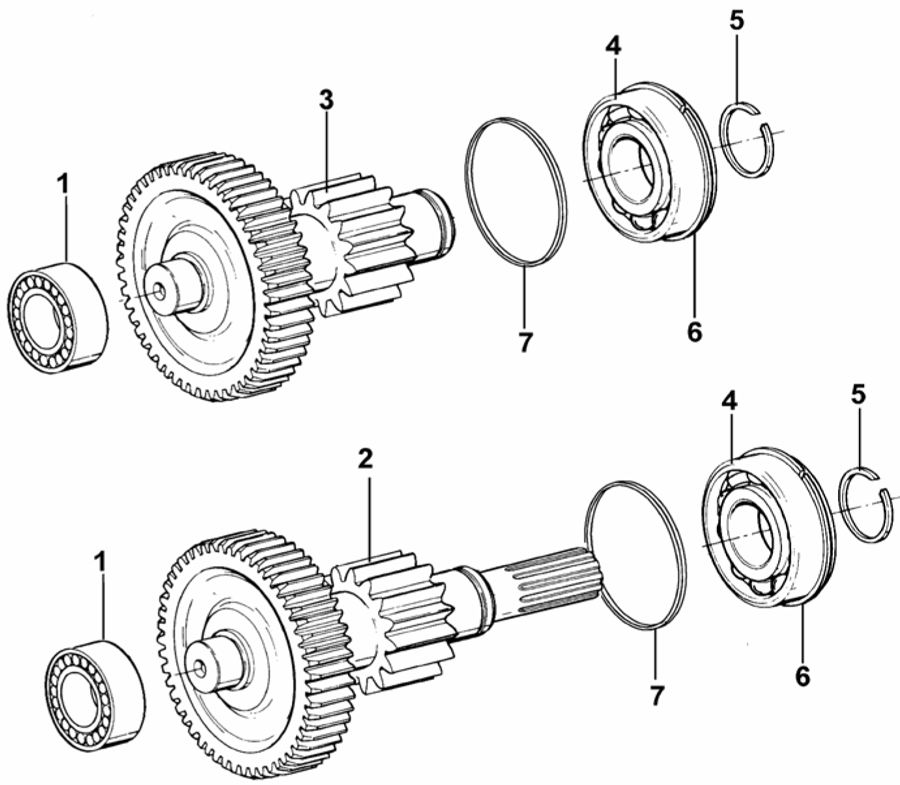

Валы промежуточные демультипликатора КПП 9JS135TA+QH50-G18032

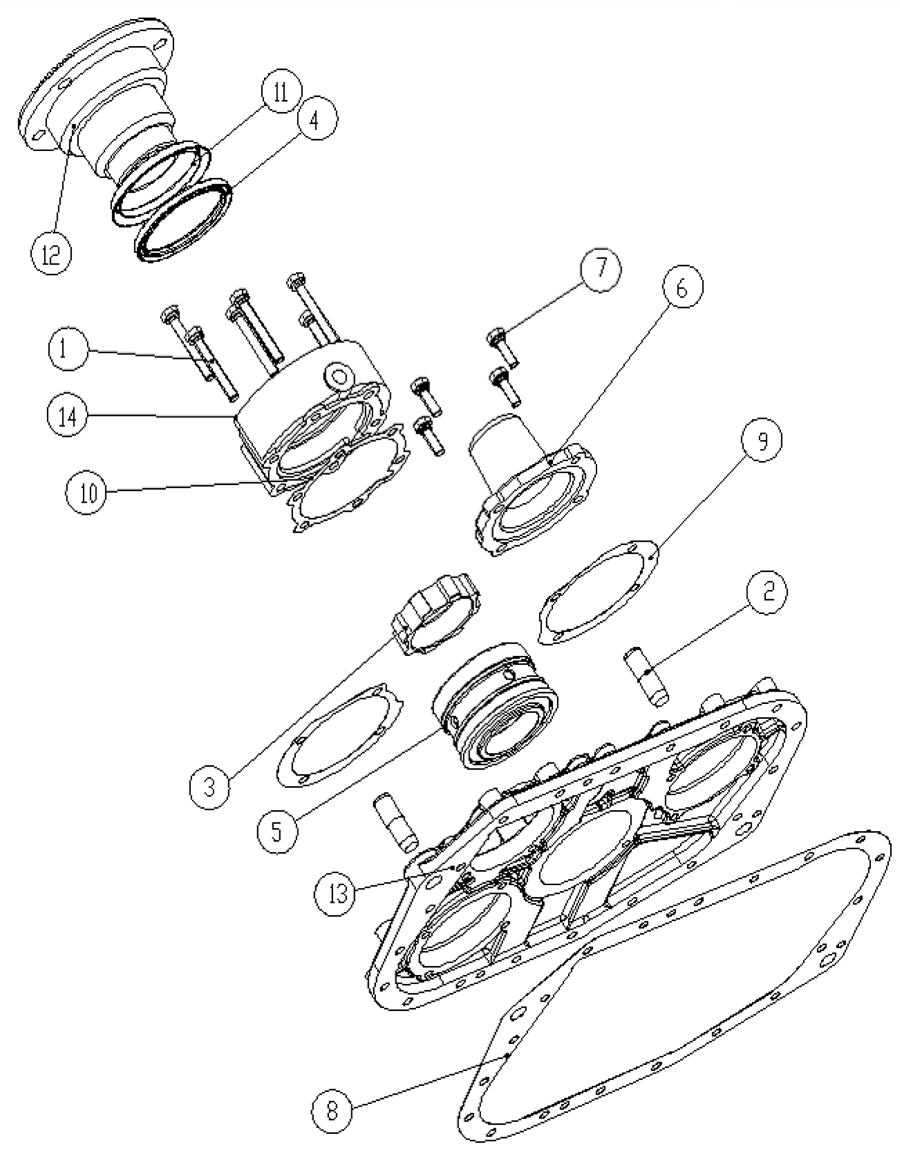

Крышка задняя КПП 9JS135TA+QH50-G18031

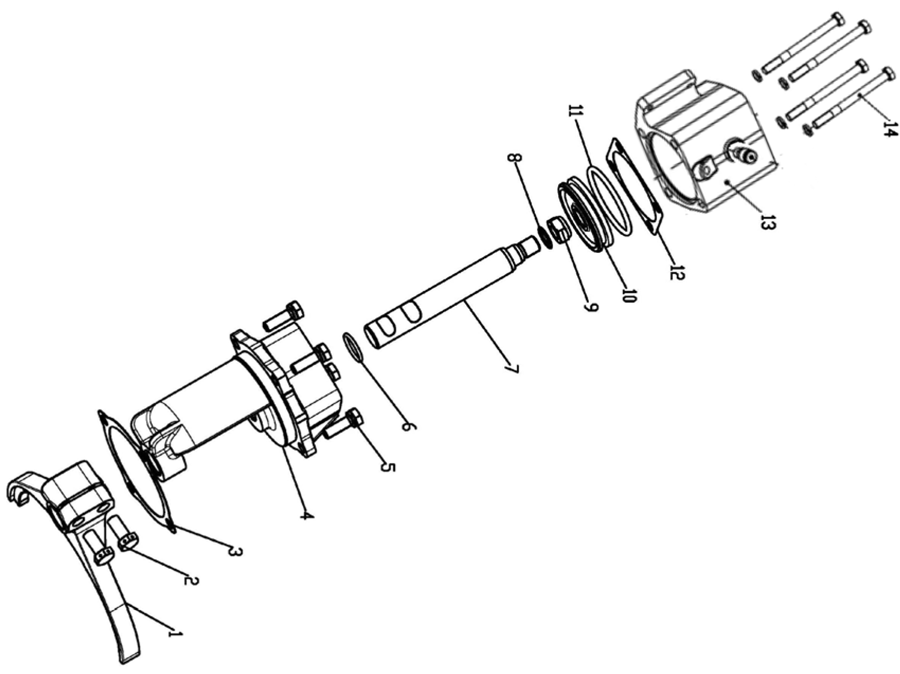

Пневмоцилиндр переключения передач КПП 9JS135TA+QH50-G18032
| № | Каталожный номер | Наименование | Кол-во |
| 1 | 16775-1 | Вилка демультипликатора | 1 |
| 2 | Q171B1250 | Болт вилки демультипликатора | 2 |
| 3 | 14347 | Прокладка цилиндра переключения передач | 1 |
| 4 | 16778-4 | Корпус цилиндра переключения передач | 1 |
| 5 | Q1421032 | Болт | 4 |
| 6 | 14765-3 | Кольцо уплотнительное штока пневмоцилиндра | 1 |
| 7 | 16993-2 | Шток вилки демультипликатора | 1 |
| 8 | 14345-3 | Кольцо уплотнительное штока пневмоцилиндра | 1 |
| 9 | GB890-80-M16x1.5 | Гайка | 1 |
| 10 | 14341 | Поршень цилиндра переключения передач | 1 |
| 11 | 14344-7 | Кольцо уплотнительное поршня цилиндра переключения передач | 1 |
| 12 | 14349 | Прокладка крышки цилиндра | 1 |
| 13 | QH70-4211401-17 | Цилиндр нейтрального положения в сборе | 1 |
| 14 | Q14210115 | Болт пневмоцилиндра | 4 |

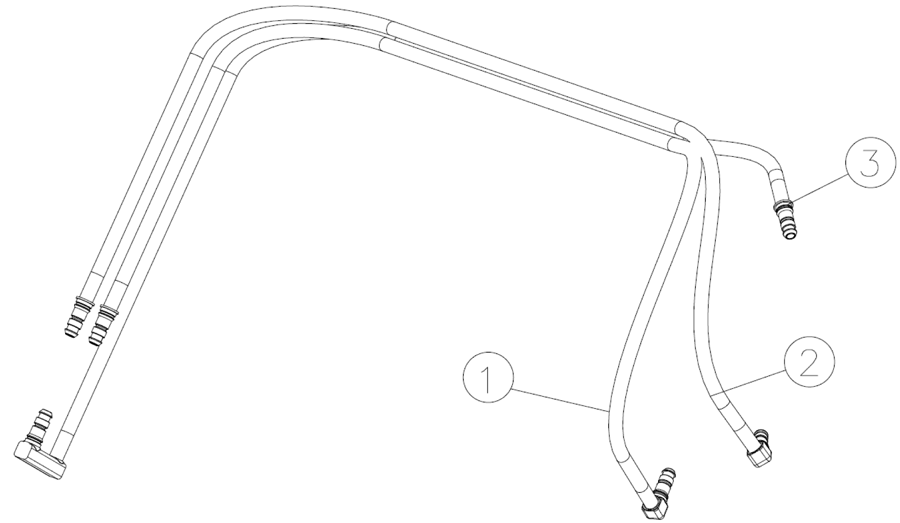

Комплект воздушных трубок КПП 9JS135TA+QH50-G18032
| № | Каталожный номер | Наименование | Кол-во |
| 1 | 66603 | Трубка воздушная | 1 |
| 2 | 66602 | Трубка воздушная | 1 |
| 3 | 66601 | Трубка воздушная | 1 |
Коробка отбора мощности КПП 9JS135TA+QH50-G18032
| № | Каталожный номер | Наименование | Кол-во |
| 1 | QH50-4211101 | Корпус коробки отбора мощности | 1 |
| 2 | Q40310 | Кольцо стопорное | 2 |
| 3 | QH50-4211315 | Болт | 5 |
| 4 | QH50-4211312 | Фиксаторный винт | 1 |
| 5 | QH50-4211301 | Вилка | 1 |
| 6 | QH50-4211305 | Вал вилки | 1 |
| 7 | QH50-4211302 | Муфта | 1 |
| 8 | QH50-4211105 | Пустотелый вал | 1 |
| 9 | QH50-4211110 | Комплект опорной пружины | 1 |
| 10 | К505517 | Подшипник игольчатый | 2 |
| 11 | 32205 | Подшипник | 1 |
| 12 | QH50-4211106 | Входная шестерня | 1 |
| 13 | QH50-4211104 | Опора входной шестерни | 1 |
| 14 | QH50-4211502 | Винт | 1 |
| 15 | Q5210824 | Штифт | 2 |
| 16 | Q80106 | Фитинг | 1 |
| 17 | Q80006 | Втулка | 1 |
| 18 | Q80406 | Штуцер | 1 |
| 19 | QH50-4211300 | Уплотнительное кольцо | 1 |
| 20 | QH50-4211309 | Шайба | 1 |
| 21 | QH70J-4211300-1 | Уплотнительное кольцо | 1 |
| 22 | QH50-4211310 | Поршень | 1 |
| 23 | QH50-4211207 | Прокладка | 1 |
| 24 | QH50-4211313 | Винт | 1 |
| 25 | QH50-4211311 | Возвратная пружина | 1 |
| 26 | QH50-4211306 | Пневмоцилиндр КОМ | 1 |
| 28 | Q1420860 | Болт | 2 |
| 29 | Q901 | Сапун | 1 |
| 30 | 0068DS | Датчик | 1 |
| 31 | Q614B03 | Пробка | 1 |
| 32 | QH50-4211119-1 | Табличка | 1 |
| 33 | Q5410206 | Винт таблички | 4 |
| 34 | HG4-692-76-40X65X12 | Сальник КОМ | 1 |
| 35 | Q129B1235 | Шпилька | 2 |
| 36 | Q341C12 | Гайка | 4 |
| 37 | Q129B1290 | Шилька | 2 |
| 38 | Q40312 | Стопорная шайба | 4 |
| 39 | QH50-4211206-1 | Крышка подшипника КОМ | 1 |
| 40 | QH50-4211203 | Шайба | 1 |
| 41 | 30208 | Подшипник | 1 |
| 42 | QH50-4211102 | Крышка КОМ | 1 |
| 43 | QH50-4211201-2 | Вал выходной | 1 |
| 44 | QH50-4211314 | Болт | 4 |
| 45 | QH50-4211307 | Прокладка | 1 |
| Производитель | ООО "Фаст Трансмишэн Европа" |
| Страна | Белоруссия |
| Применяемость | МАЗ |
