Коробка передач МАЗ 9JS135TA+QH70-G12981

Купить Коробка передач МАЗ 9JS135TA+QH70-G12981

9JS135TA+QH70-G12981

Миасс: Под заказ
Кубинка: В наличии

319 800 Р

Добавить к сравнению

Коробка передач МАЗ 9JS135TA+QH70-G12981

Коробка передач 9JS135TA+QH70-G12981 производится на совместном Китайско-Белорусском предприятии Фаст Трансмишэн Европа, поставляется на сборочный конвейер Минского Автомобильного Завода

Поставляется в сборе с коробкой отбора мощности QH70-G12981 под насос стандарта DIN5462 ( диаметр вала 32мм)

Гарантийный срок эксплуатации 12 месяцев.

Тип коробки передач	Полностью синхронизированная механическая 9-ступенчатая с двумя промежуточными валами
Максимальный входной крутящий момент, Н.м	1350
Передаточные числа	1пер.-11,02; 2пер.-6,55; 3пер.-4,64; 4пер.-3,36; 5пер.-2,46; 6пер.-1,95; 7пер.-1,38; 8пер.-1,00; 9пер.-0,73
Вес, кг	275
Длинна, мм	945,3
Применяемость на а/м МАЗ	5551W3-425-000,5551W3-440-000,5337W3-440-000 двигатель Cummins 6ISBe4, 5551Р7-4425-000 двигатель ММЗ Д260.12Е4, 5340B5-8470-005 двигатель ЯМЗ 536.10, 5340B3-475-013 двигатель ЯМЗ 5361.10

Каталог запасных частей КПП 9JS135TA+QH70-G12981

Картер сцепления и коробки передач 9JS135TA+QH70-G12981

№	Каталожный номер	Наименование	Кол-во
1	C09034	Болт	2
2	Q1421032M	Болт крышки первичного вала	4
3	Q1421290M	Болт	2
4	JS180A-1701040-3	Крышка первичного вала	1
5	Q1421238M	Болт картера муфты сцепления	2
6	GB889.2-2000-M16X15	Гайка	5
7	Q40116	Плоская шайба	6
8	Q701B45	Масленка	1
9	C01056	Шпилька картера КПП	6
10	14311	Прокладка крышки подшипника первичного вала	1
11	JS180-1601023-4	Вал вилки сцепления	1
12	GB889.2-2000-M16X15	Гайка	1
1 3	GE25ES	Подшипник вилки сцепления	1
14	JS180-1601030-3	Втулка	2
15	Q151B18100	Болт вилки сцепления	1
16	Q40318	Пружинная шайба	1
17	Q151B1450TF2	Болт вилки сцепления	1
18	Q40314	Пружинная шайба	1
19	JS180-1601024-10	Опора вилки сцепления	1
20	JS180-1601022-1	Шайба	1
21	JS180-1601021-14	Вилка сцепления	1
22	JS180-1601016-2	Крышка ручного люка	1
23	15410-29	Картер муфты сцепления	1
24	20822	Прокладка корпуса муфты	1
25	18686-15	Картер КПП	1
26	6JS160T-1709587-1	Заглушка	2
27	6JS160T-1709588-1	Кольцо уплотнительное	2
28	54015	Заглушка	2
29	Q40316	Пружинная шайба	2
30	Q1231630	Шпилька	2
31	Q341B16	Гайка	2
32	14373	Магнит	3

Вал вторичный КПП 9JS135TA+QH70-G12981

№	Каталожный номер	Наименование	Кол-во
1	JS135TA-1701030	Шестерня первичного вала	1
2	16763	Кольцо стопорное	4
3	JS130T-1701180	Синхронизатор	2
4	JS135TA-1701113	Шестерня повышающей передачи вторичного вала	1
5	12JS160T-1701122	Прокладка шестерен вторичного вала	4
6	12JS160T-1701123	Прокладка шестерен вторичного вала	2
7	JS135TA-1701112	Шестерня 2-й передачи вторичного вала	1
8	JS150TA-1701111B	Шестерня 1-й передачи вторичного вала	1
9	JS150T-1701110B	Шестерня понижающей передачи вторичного вала	1
10	JS150T-1701108	Втулка вторичного вала	1
11	JS150T-1701109B	Шестерня заднего хода вторичного вала	1
12	12JS160T-1701125	Прокладка шестерни задней передачи вторичного вала	1
13	Q5280310	Палец цилиндрический упругий	1
14	JS150T-1701121B	Шпонка вторичного вала	1
15	JS150T-1701105B	Вал вторичный	1

Вал промежуточный КПП 9JS135TA+QH70-G12981

№	Каталожный номер	Наименование	Кол-во
1	Q151B1645M	Болт	2
2	19668	Отбойник промежуточного вала	2
3	Q5280514	Палец цилиндрический упругий	2
4	370309Y	Подшипник промежуточного вала	2
5	C01021	Кольцо стопорное промежуточного вала	2
6	19198	Кольцо стопорное промежуточного вала	2
7	JS135TA-1701056	Шестерня ведущая промежуточного вала	2
8	JS150T-1701055B	Втулка распорная промежуточного вала	2
9	14317	Кольцо стопорное	2
10	JS135TA-1701051	Шестерня повышающей передачи промежуточного вала	2
11	JS135TA-1701050	Шестерня 2-й передачи промежуточного вала	2
12	JS150TA-1701049B	Шестерня 1-й передачи промежуточного вала	2
13	19673	Шпонка промежуточного вала	2
14	X-6-E	Шпонка полукруглая	2
15	JS150T-1701048B	Вал промежуточный	2
16	102308E	Подшипник промежуточного вала	2

Вал первичный КПП 9JS135TA+QH70-G12981

№	Каталожный номер	Наименование	Кол-во
1	16980	Кольцо стопорное	1
2	C01020	Кольцо стопорное	1
3	150212K	Подшипник первичного вала	1
4	16463	Втулка шестерни первичного вала	1
5	14750	Кольцо стопорное	1
6	JS180A-1701030-S	Вал первичный	1
7	16566	Втулка направляющая первичного вала	1

Вал промежуточный заднего хода КПП 9JS135TA+QH70-G12981

№	Каталожный номер	Наименование	Кол-во
1	GB890-80-M16X1_5	Гайка	2
2	14283	Прокладка промежуточного вала заднего хода	2
3	14282	Шайба промежуточного вала заднего хода	2
4	14287	Подшипник промежуточного вала заднего хода	2
5	JS150T-1701083B	Шестерня промежуточного вала заднего хода	2
6	16403	Шайба чашевидная заднего хода	2
7	16405	Вал промежуточный заднего хода	2
8	Q2821212	Заглушка	2

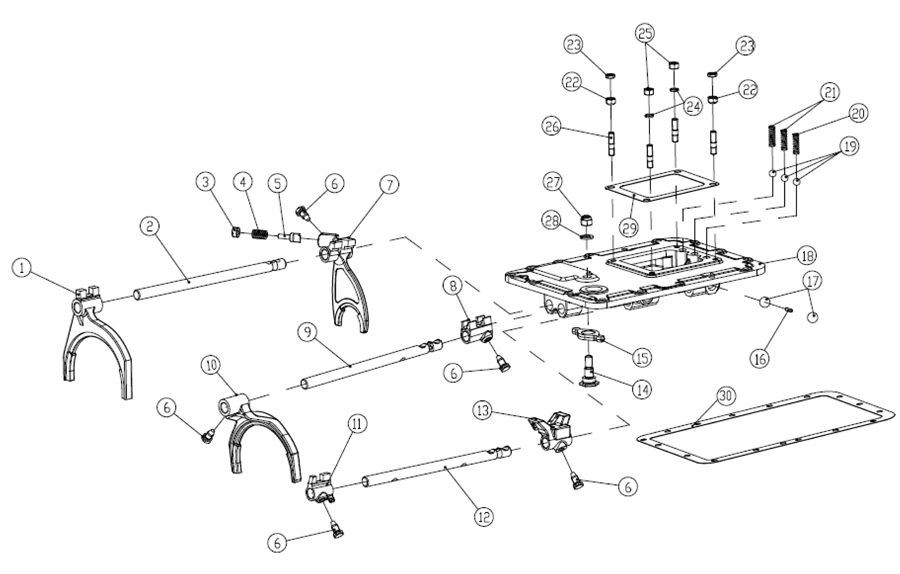

Механизм переключения передач КПП 9JS135TA+QH70-G12981

№	Каталожный номер	Наименование	Кол-во
1	JS150TA-1702056B	Вилка переключения 3-й и 4-й передач	1
2	JS150TA-1702064B	Шток вилки переключения пониженной и задней передач	1
3	8968	Винт блокировки заднего хода	1
4	8774	Пружина блокировки задней передачи	1
5	F99671	Палец вилки задней передачи	1
6	3220	Болт стопорный вилки переключения передач	5
7	JS150T-1702054B	Вилка переключения заднего хода	1
8	JS150T-1702052B	Головка переключения передач	1
9	JS150TA-1702065B	Шток вилки переключения передач	1
10	JS150TA-1702055B	Вилка переключения 1-й и 2-й передач	1
11	JS100A-1702054	Головка переключения 3-ей и 4-ой передачи	1
12	JS150TA-1702066B	Шток вилки переключения 3-ей и 4-ой передач	1
13	JS100A-1702053	Головка переключения передач	1
14	JS100A-1702073	Палец опорный вала	1
15	JS100A-1702072	Вилка	1
16	1634	Штифт блокировки вала вилки	1
17	19.05G100BGB-T308	Шарик стальной	2
18	JS100A-1702015	Крышка верхняя	1
19	12.7G100BGB-T308	Шарик стальной	3
20	F96084	Пружина фиксаторов штоков	1
21	F96085	Пружина фиксаторов штоков	2
22	X-1-603	Гайка	2
23	Q351B10	Гайка	2
24	Q40310	Шайба пружинная	2
25	Q361B10	Гайка	2
26	11066	Шпилька	4
27	GB889-80-M12X1.25	Гайка	1
28	Q40112	Шайба	1
29	1642	Прокладка механизма управления переключением передач	1
30	14918	Прокладка верхней крышки	1

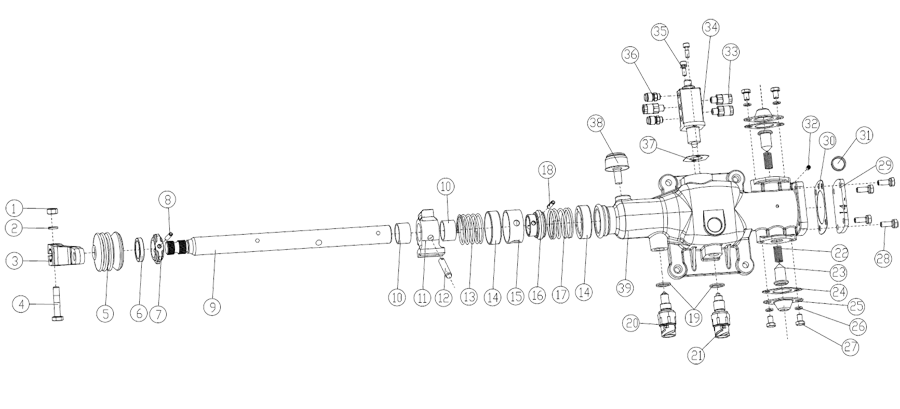

Механизм управления переключением передач КПП 9JS135TA+QH70-G12981

№	Каталожный номер	Наименование	Кол-во
1	Q341B10	Гайка	1
2	Q40310	Шайба пружинная	1
3	F96035-64	Рычаг переключения передач	1
4	Q151B1050	Болт рычага переключения передач	1
5	F99669	Втулка (пыльник)	1
6	F91444	Манжета валика переключения передач	1
7	F99681	Блок управления переключением заднего хода	1
8	C09035	Штифт блока управления переключением заднего хода	1
9	F99679	Валик механизма управления переключением передач	1
10	F91345	Втулка механизма управления переключением передач	2
11	F99585	Держатель	1
12	C03030	Палец цилиндрический	1
13	F99983	Пружина	1
14	F99673	Опора пружины	2
15	F99674	Втулка пружинная	1
16	F99675	Фиксирующее кольцо	1
17	F96036	Пружина	1
18	C09035	Штифт блока управления переключением задней передачи	1
19	Q72318	Кольцо уплотнительное датчика	1
20	0068DS-1	Датчик заднего хода	1
21	990.12.71.0041-5	Датчик нейтрального положения выбора передач	1
22	F96037	Пружина	2
23	F99670	Палец фиксаторный	2
24	F96140	Прокладка	2
25	F96141	Крышка	2
26	Q40408	Пружинная шайба	4
27	Q151B0812	Болт	4
28	Q1420822	Болт	4
29	F99666	Крышка	1
30	F99672	Прокладка	1
31	Q72224	Заглушка механизма управления	1
32	C03004	Стопорный винт	1
33	C01051	Фитинг прямой	1
34	F99660	Клапан воздушный двойной Н-образный	1
35	QH50-4211313	Внутренний шестигранный болт с пружинной шайбой	2
36	7935-2	Сапун	2
37	F91353	Прокладка Н-образного клапана	1
38	15276	Пробка сапуна	1
39	F96194-M	Корпус механизма управления	1

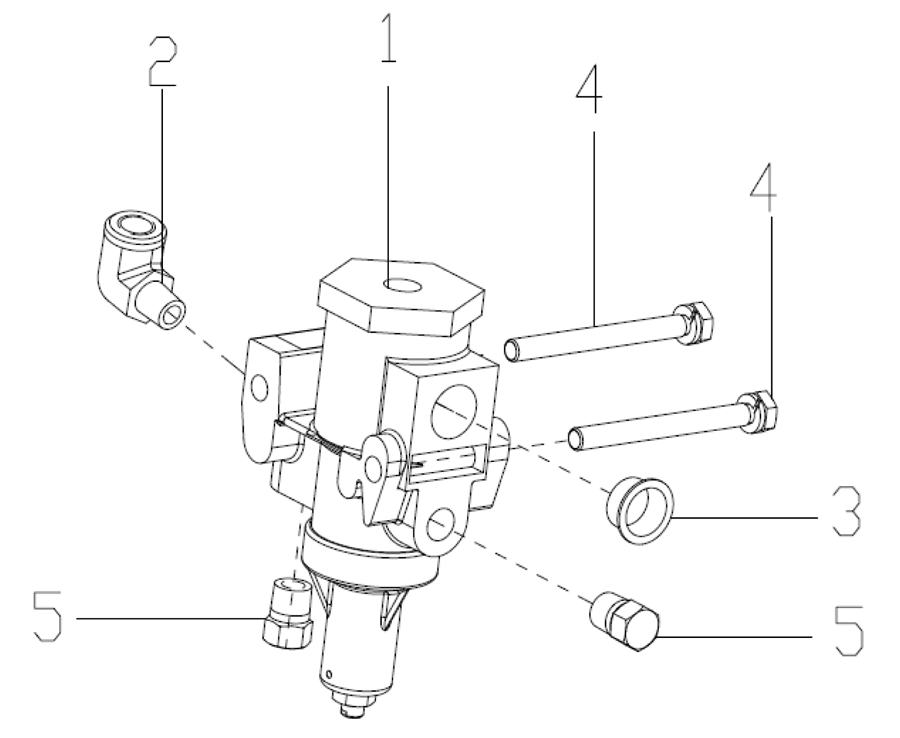

Регулятор воздушного фильтра КПП 9JS135TA+QH70-G12981

№	Каталожный номер	Наименование	Кол-во
1	A-C03002-20	Регулятор воздушного фильтра	1
2	C01052	Фитинг	1
3	54015	Заглушка	1
4	Q1420660	Болт	2
5	Q618B01	Пробка с шестигранной головкой	2

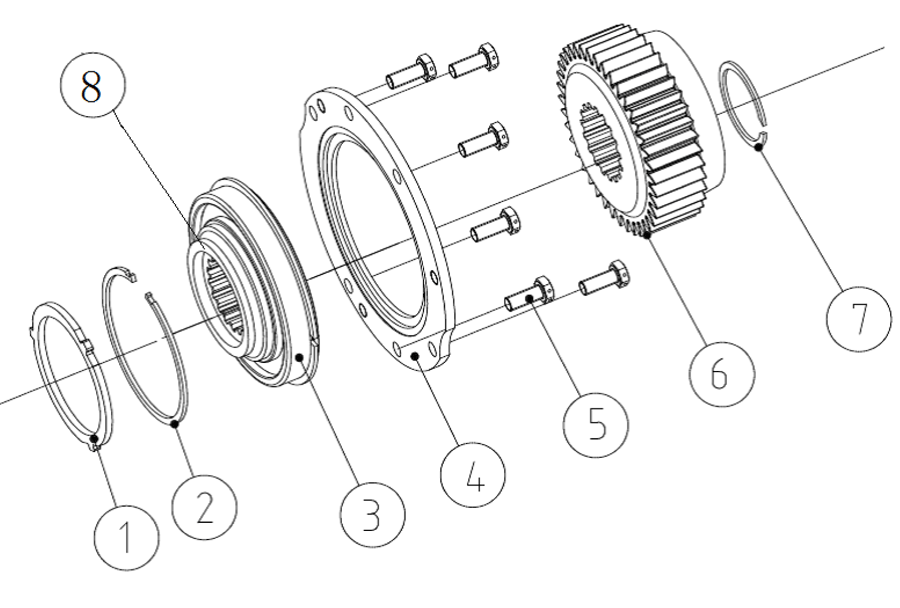

Шестерня ведущая демультипликатора КПП 9JS135TA+QH70-G12981

№	Каталожный номер	Наименование	Кол-во
1	12JS160T-1701106	Шайба шестерни	1
2	12JS160T-1701107	Кольцо стопорное	1
3	50118	Подшипник	1
4	16138	Фланец фиксаторный подшипника демультипликатора	1
5	C09032	Болт фланца фиксаторного	6
6	JS119T-1707030B	Шестерня ведущая демультипликатора	1
7	16763	Кольцо стопорное	1
8	12JS160T-1701124	Опора подшипника	1
9	C01019	Кольцо стопорное	1

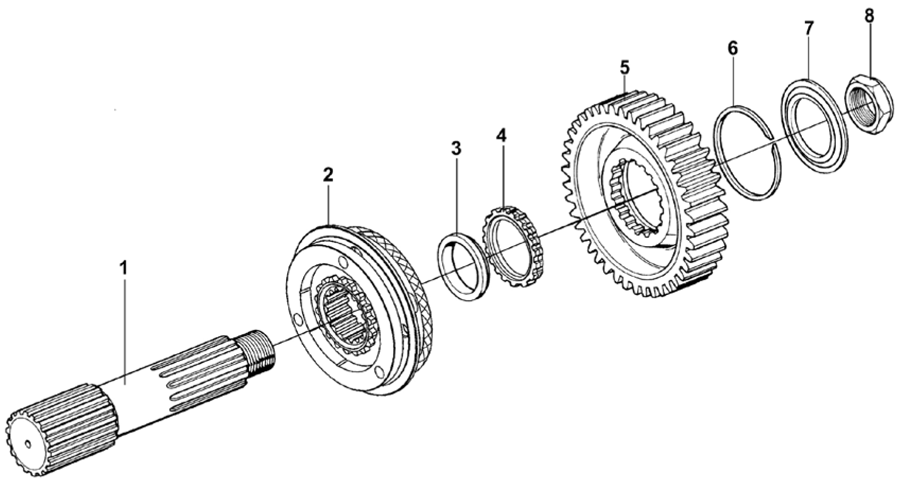

Вал выходной демультипликатора КПП 9JS135TA+QH70-G12891

№	Каталожный номер	Наименование	Кол-во
1	F99882	Вал выходной демультипликатора	1
2	A-C09005	Синхронизатор демультипликатора	1
3	14332	Шайба выходного вала демультипликатора	1
4	14331	Шайба шестерни выходного вала демультипликатора	1
5	19726	Шестерня понижающей передачи выходного вала демультипликатора	1
6	14327	Кольцо стопорное	1
7	19466	Шайба шестерни понижающей передачи выходного вала	1
8	F96006	Гайка с фланцем	1

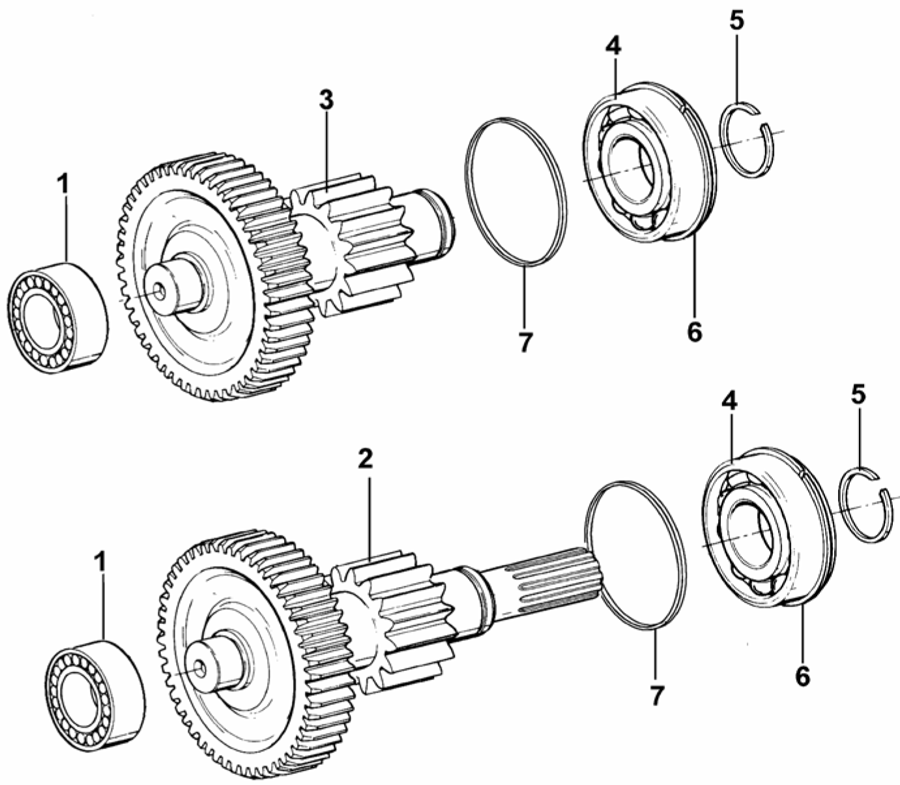

Валы промежуточные демультипликатора КПП 9JS135TA+QH70-G12981

№	Каталожный номер	Наименование	Кол-во
1	42307E	Подшипник роликовый	2
2	A-5119	Вал промежуточный демультипликатора (длинный)	1
3	A-C09019	Вал промежуточный демультипликатора (короткий)	1
4	192310E	Подшипник роликовый	2
5	16723	Кольцо стопорное	2
6	C01020	Кольцо стопорное	2

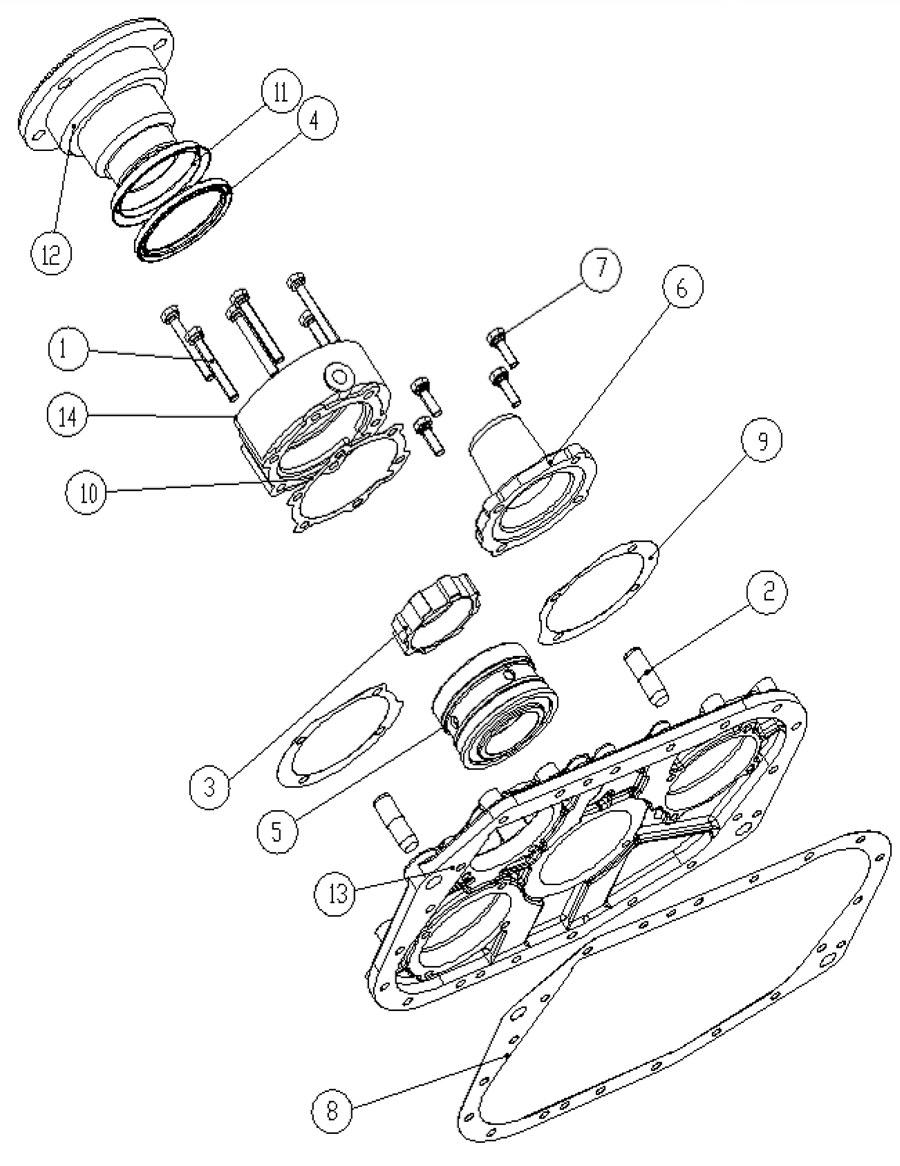

Крышка задняя КПП 9JS135TA+QH70-G12981

№	Каталожный номер	Наименование	Кол-во
1	Q1421075	Болт	6
2	14334	Штифт	2
3	JS180-1701157-2	Индуктор датчика спидометра	1
4	19109-6	Манжета крышки подшипника выходного вала	1
5	717813	Подшипник выходного вала	1
6	17376-3	Крышка удлиненного промежуточного вала	1
7	A-C09008	Болт	4
8	14335	Прокладка задней крышки	1
9	17352	Прокладка крышки промежуточного вала демультипликатора	1
10	15532	Прокладка крышки подшипника демультипликатора	1
11	F96119	Пыльник фланца	1
12	F99900-5	Фланец выходной	1
13	F99975-10	Крышка задняя	1
14	F99967-7	Крышка подшипника выходного вала демультипликатора	1

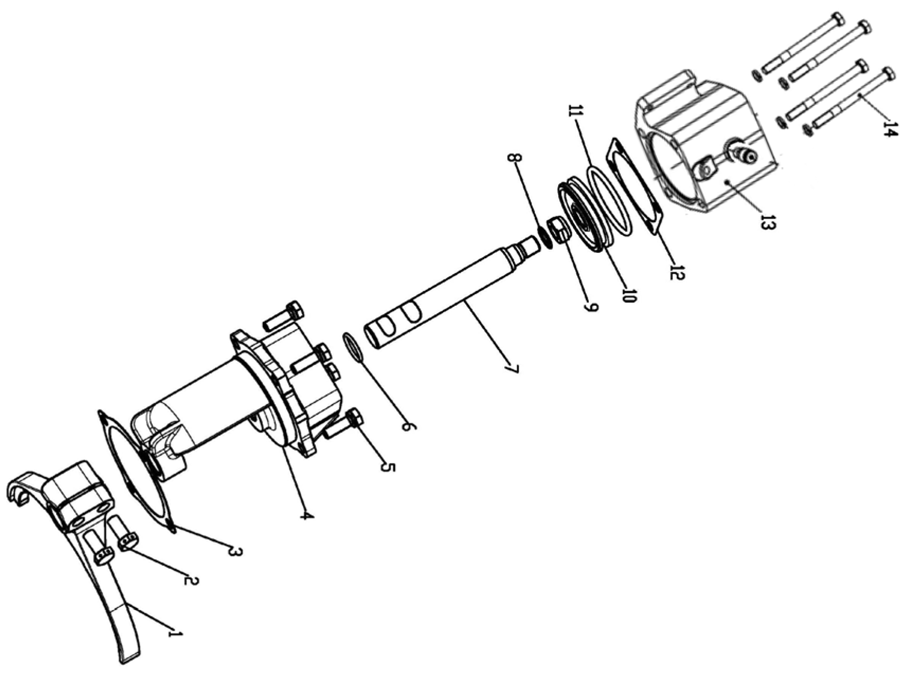

Пневмоцилиндр переключения передач КПП 9JS135TA+QH70-G12981

A-C09016-47

№	Каталожный номер	Наименование	Кол-во
1	16775-1	Вилка демультипликатора	1
2	Q171B1250	Болт вилки демультипликатора	2
3	14347	Прокладка цилиндра переключения передач	1
4	16778-4	Корпус цилиндра переключения передач	1
5	Q1421032	Болт	4
6	14765-3	Кольцо уплотнительное штока пневмоцилиндра	1
7	16993-2	Шток вилки демультипликатора	1
8	14345-3	Кольцо уплотнительное штока пневмоцилиндра	1
9	GB890-80-M16x1.5	Гайка	1
10	14341	Поршень цилиндра переключения передач	1
11	14344-7	Кольцо уплотнительное поршня цилиндра переключения передач	1
12	14349	Прокладка крышки цилиндра	1
13	QH70-4211401-17	Цилиндр нейтрального положения в сборе	1
14	Q14210115	Болт пневмоцилиндра	4

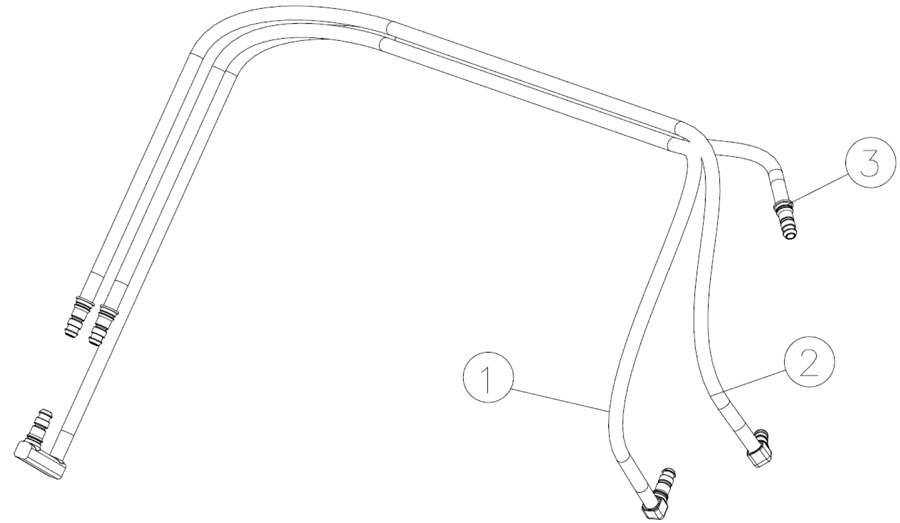

Комплект воздушных трубок КПП 9JS135TA+QH70-G12981

666167

№	Каталожный номер	Наименование	Кол-во
1	66603	Трубка воздушная	1
2	66602	Трубка воздушная	1
3	66601	Трубка воздушная	1

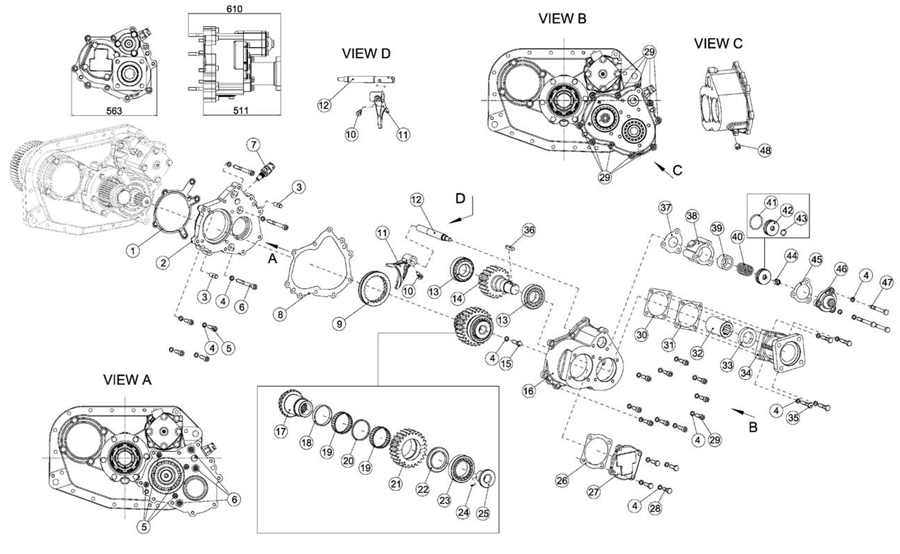

Коробка отбора мощности КПП 9JS135TA+QH70-G12981

QH70-BH1-002

№	Каталожный номер	Наименование	Кол-во
1	QH70-4211112	Прокладка	1
2	QH70-4211111	Боковая пластина	1
3	13X35-GB119.2	Штифт	2
4	Q40310	Шайба пружинная	8
5	Q150B1035TF2	Болт	4
6	Q150B1065TF2	Винт	3
7	JK942K	Датчик включения КОМ	1
8	QH70-4211110	Прокладка	1
9	QH70-4211302	Муфта КОМ	1
10	J80-1702083	Винт стопорный	1
11	QH70-4211301	Вилка	1
12	QH70-4211305-1	Шток вилки КОМ	1
13	32208	Подшипник КОМ	2
14	QH70-4211201-2	Вал выходной шестерни КОМ	1
15	Q151B1035	Болт	1
16	QH70-4211101	Корпус КОМ	1
17	QH70-4211102	Пустотелый вал	1
18	QH70-4211103	Проставка подшипника	1
19	K637120GB5846-86	Подшипник игольчатый	2
20	J80-1701133	Проставка подшипника	1
21	QH70-4211105	Шестерня входная	1
22	QH70-4211106	Фиксатор подшипника	1
23	42111	Подшипник роликовый	1
24	Q5280310	Палец цилиндрический упругий	1
25	QH70-4211104	Крышка	1
26	QH70-4211108	Прокладка	1
27	QH70-4211107	Торцевая пластина	1
28	Q1421030	Болт	4
29	FQZH0610G30	Винт с шестигранной головкой и пружинной шайбой в сборе	9
30	QH70-4211203-2	Прокладка регулировочная	1
31	QH70-4211208	Прокладка	1
32	QH70-4211204-20	Фитинг	1
33	HG4-692-76-40X65X12	Сальник	1
34	QH70-4211206-21	Крышка подшипника КОМ	1
35	Q1421045	Болт	4
36	Q5511040	Шпонка	1
37	QH70-4211307	Прокладка	1
38	QC45-4211306	Цилиндр	1
39	QCZ50-4211310	Втулка распорная	1
40	QL40B-4211311B	Пружина возвратная	1
41	QC45-4211300-1	Кольцо уплотнительное	1
42	QC45-4211311	Поршень	1
43	QH50-4211300	Кольцо уплотнительное	1
44	Q32812	Гайка	1
45	QH70-4211303	Прокладка крышки цилиндра	1
46	QH70-4211304-4	Крышка цилиндра	1
