Коробка передач с ретардером в сборе 12JSDX240TA-G25930

Купить Коробка передач с ретардером в сборе 12JSDX240TA-G25930

12JSDX240TA-G25930

Миасс: Осталась 1 штука
Кубинка: Осталась 1 штука

785 000 Р

Добавить к сравнению

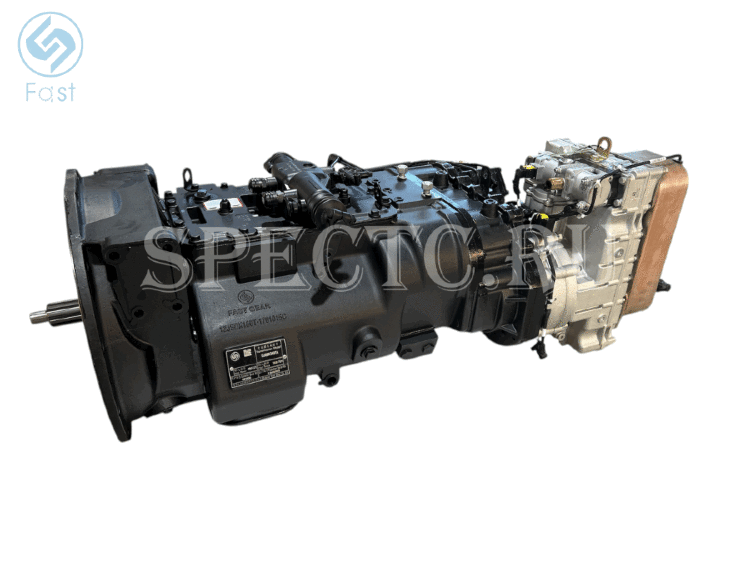

Коробка передач с ретардером в сборе 12JSDX240TA-G25930

Тип коробки передач	Механическая 12-ступенчатая с двумя промежуточными валами
Максимальный входной крутящий момент, Н.м	2400
Передаточные числа	1пер.-12,10; 2пер.-9,52; 3пер.-7,31; 4пер.-5,71; 5пер.-4,46; 6пер.-3,48; 7пер.-2,71; 8пер.-2,13; 9пер.-1,64; 10пер.-1,28; 11пер.-1,00; 12 пер.-0,78
Вес, кг	308
Применяемость	Автомобили Shachman

Коробка передач 12JSDX240TA-G25930 производится промышленной корпорацией Shaanxi Fast Gear CO., LTD и поставляется на сборочный конвейер автомобильного завода Shachman

КПП поставляется в сборе с ретардером FHB400-SQ1 и коробкой отбора мощности QH50

Гарантийный срок эксплуатации 12 месяцев.

Каталог запасных частей КПП 12JSDX240TA+FHB400+QH50-G25930

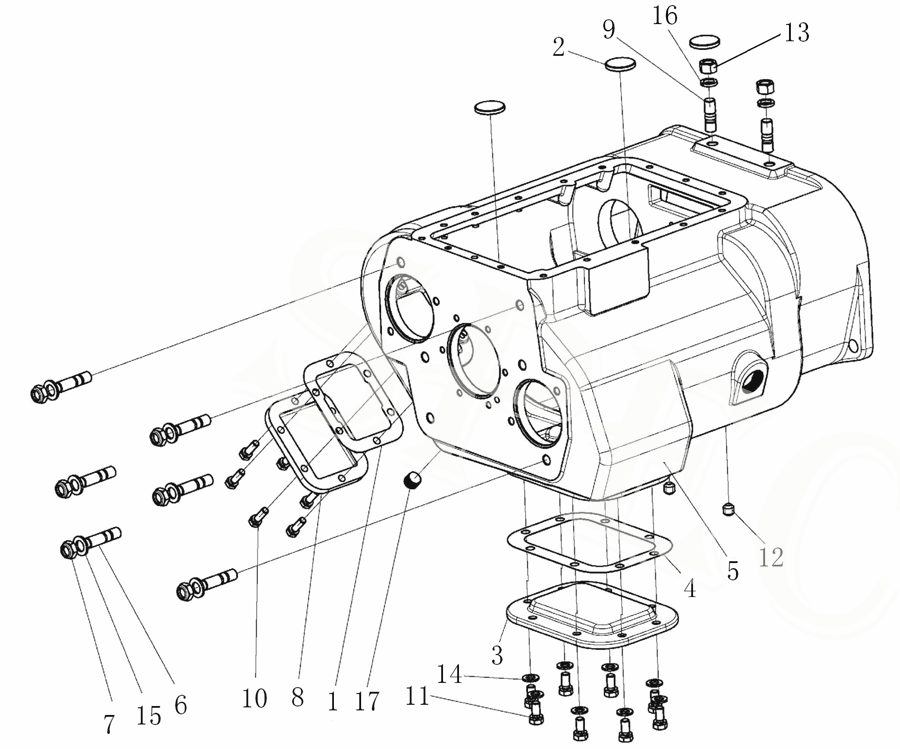

Картер КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	1684	Прокладка бокового люка	1
2	14373	Магнит	3
3	16596	Крышка окошка нижней КОМ	1
4	16929	Прокладка нижнего люка	1
5	12JSDX160T-1701015-6	Картер КПП	1
6	C01056-4	Шпилька картера КПП	9
7	GB889.2-2000-M16X1.5	Гайка	9
8	JS130T-1701020	Крышка люка КОМ	1
9	Q1231630	Шпилька	2
10	Q1421032M	Болт	5
11	Q1421225M	Болт	2
13	Q341B16	Гайка	2
14	Q40112	Шайба	8
15	Q40116	Шайба	9
16	Q40316	Шайба	2

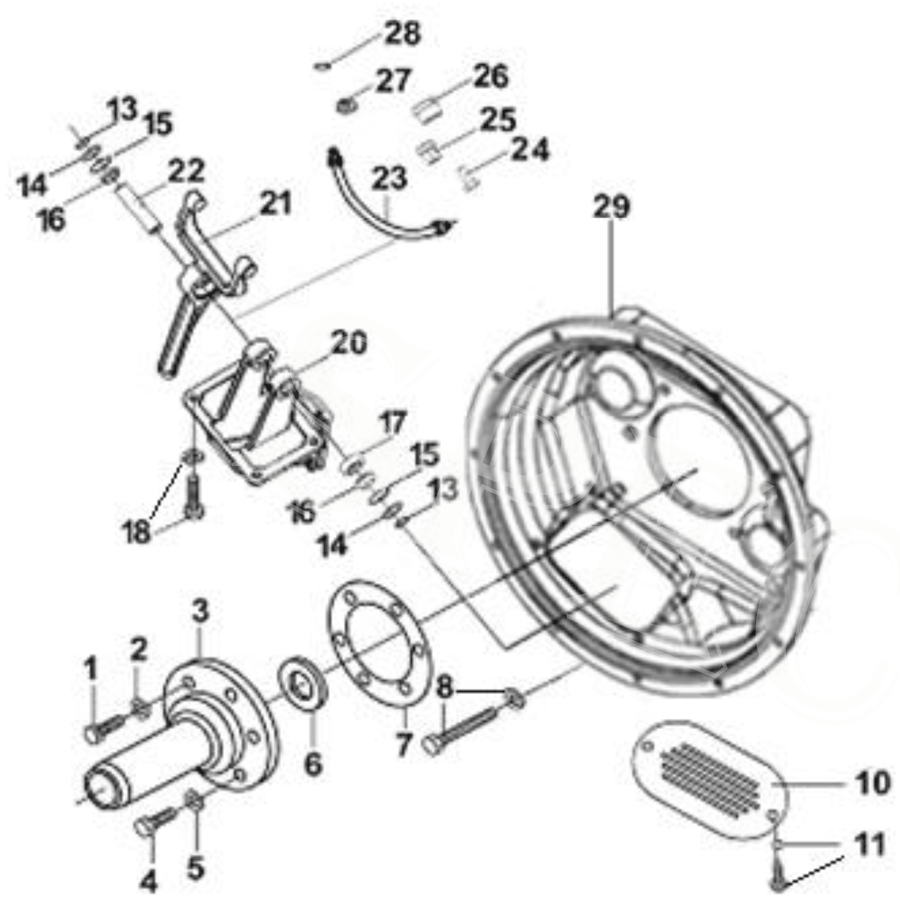

Картер муфты сцепления КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	C09034	Болт	2
3	JS180-1701040-4	Крышка подшипника первичного вала	1
4	Q1421032M	Болт крышки первичного вала	4
6	F500A-1802191	Манжета первичного вала	1
7	14311	Прокладка крышки подшипника первичного вала	1
8	Q1421238M	Болт картера муфты сцепления	2
10	C04004-6	Крышка ручного люка сцепления	1
11	Q142B0812	Болт	2
13	Q43125	Кольцо стопорное	2
14	JS180-1601029-1	Пылезащитный колпачок	2
15	Q43042	Кольцо стопорное	2
16	JS180-1601030-2	Втулка вала вилки сцепления	2
17	GE25ES	Подшипник вилки сцепления	1
18	Q1421235	Болт	4
20	JS180-1601024-7	Кронштейн вилки сцепления	1
21	JS180-1601021-6	Вилка сцепления	1
22	JS180-1601023-3	Вал вилки сцепления	1
23	J75-1601033	Смазочная гибкая трубка в сборе	1
24	J75-1601031	Фитинг	1
25	J75-1601035	Гнездо под масленку	1
26	J75-1601034	Крышка под масленку	1
27	Q40310	Шайба пружинная	1
28	Q72310T3	Шайба уплотнительная	2
29	15410-77	Картер муфты сцепления	1

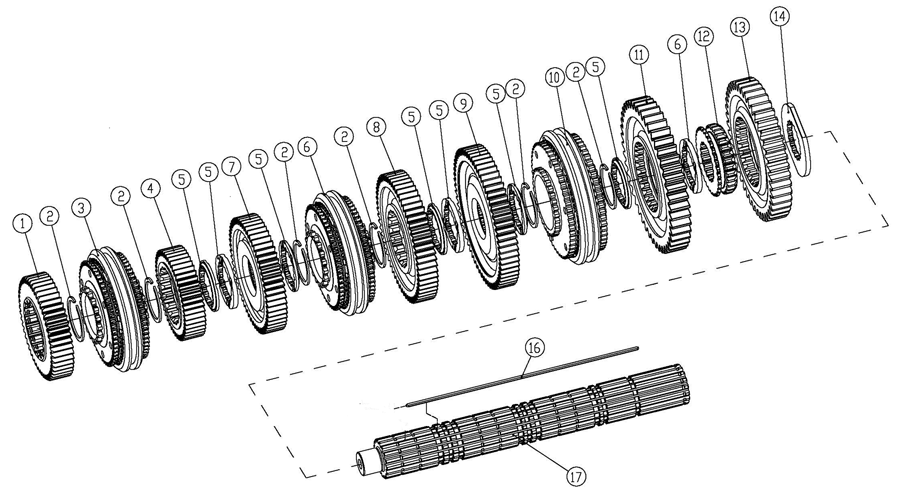

Вал вторичный КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	12JSDX240TA-1701116	Шестерня первичного вала	1
2	9JS200T-1701123	Кольцо стопорное	6
3	12JSDX240T-1701190	Синхронизатор 5-й, 6-й передачи	1
4	12JSDX240TA-1701115	Шестерня 5-й передачи вторичного вала	1
5	9JS200T-1701122	Прокладка шестерен вторичного вала	8
6	12JSDX240T-1701180	Синхронизатор 3-й, 4-й передачи	1
7	12JSDX240TA-1701114	Шестерня 4-й передачи вторичного вала	1
8	12JSDX240TA-1701113	Шестерня 3-й передачи вторичного вала	1
9	12JSDX240T-1701112-2	Шестерня 2-й передачи вторичного вала	1
10	12JSDX240T-1701170-1	Синхронизатор 1-й, 2-й передачи	1
11	12JSDX240T-1701111-1	Шестерня 1-й передачи вторичного вала	1
12	12JSDX240T-1701108	Втулка вторичного вала	1
13	12JSDX240T-1701110	Шестерня задней передачи вторичного вала	1
14	12JSDX240T-1701125	Прокладка шестерни задней передачи вторичного вала	1
16	12JSDX220T-1701121B	Шпонка вторичного вала	1
17	12JSDX240T-1701105	Вал вторичный	1

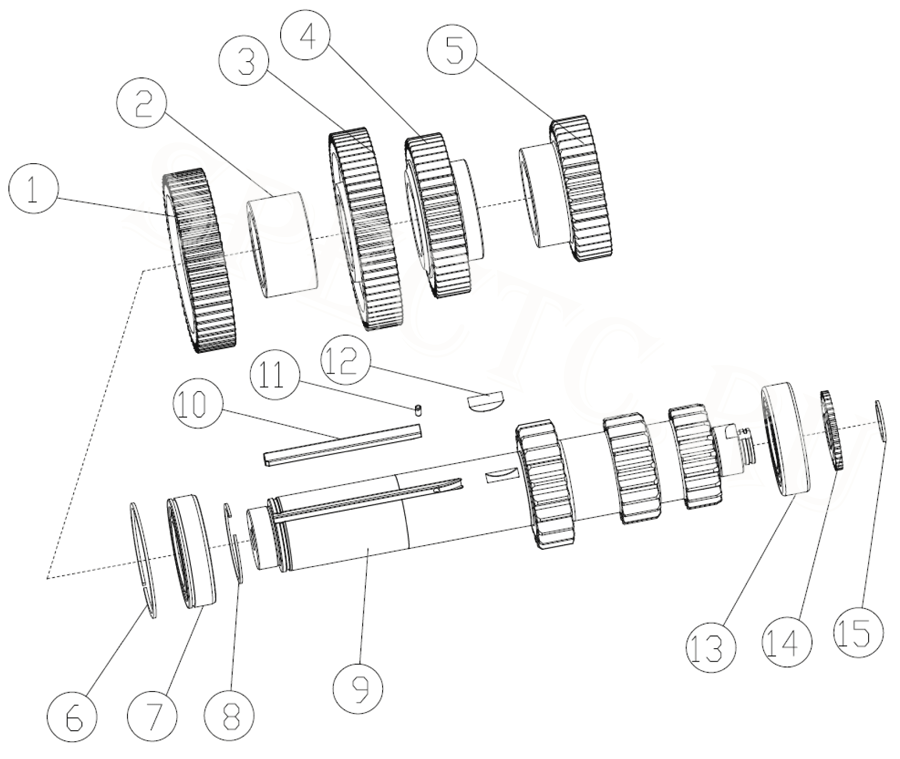

Вал промежуточный левый КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	12JSDX240TA-1701056	Шестерня ведущая промежуточного вала	1
2	12JSDX240T-1701057	Втулка распорная	1
3	12JSDX240TA-1701052	Шестерня 5-й передачи промежуточного вала	1
4	12JSDX240TA-1701051	Шестерня 4-й передачи промежуточного вала	1
5	12JSDX240TA-1701050	Шестерня 3-й передачи промежуточного вала	1
6	C01021	Кольцо стопорное промежуточного вала	1
7	NUP2211ENM-C3	Подшипник	1
8	6DS100T-1701058	Кольцо стопорное	1
9	12JSDX240T-1701048-2	Вал промежуточный левый	1
10	16JS200T-1701055	Шпонка квадратная промежуточного вала	1
11	Q5280514	Палец цилиндрический упругий	1
12	X-6-E	Шпонка полукруглая	1
13	102309E	Подшипник	1
14	12JSD200T-1708021-1	Приводная шестерня масляного насоса	1
15	12JSD200T-1701058-1	Кольцо стопорное	1

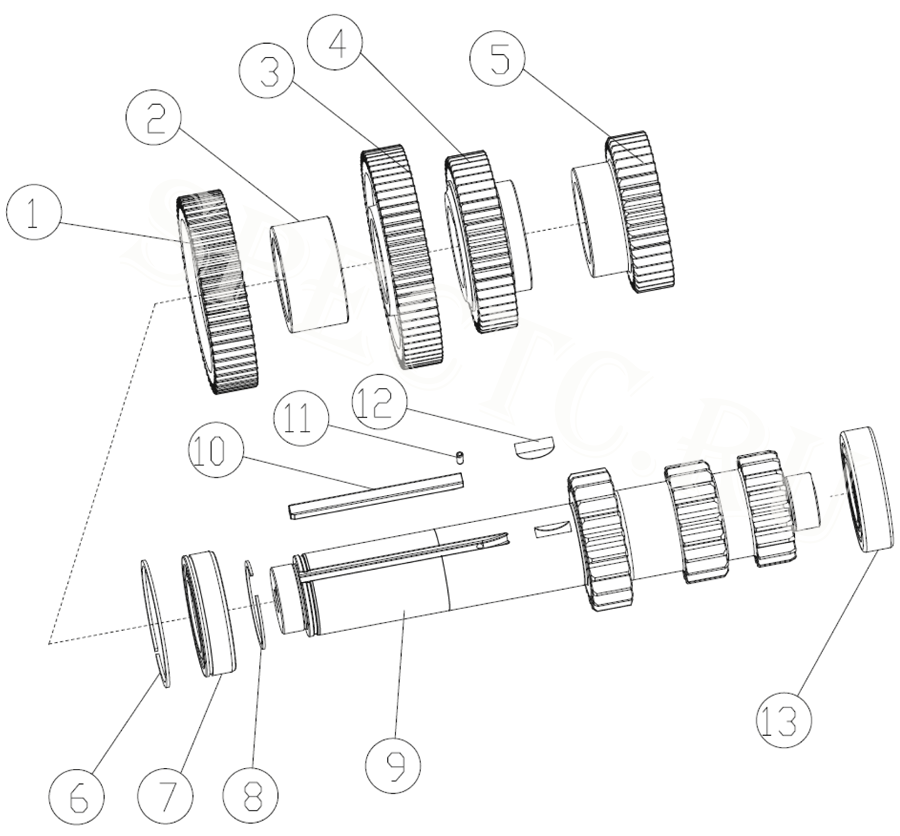

Вал промежуточный правый КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	12JSDX240TA-1701056	Шестерня ведущая промежуточного вала	1
2	12JSDX240T-1701057	Втулка распорная	1
3	12JSDX240TA-1701052	Шестерня 5-й передачи промежуточного вала	1
4	12JSDX240TA-1701051	Шестерня 4-й передачи промежуточного вала	1
5	12JSDX240TA-1701050	Шестерня 3-й передачи промежуточного вала	1
6	C01021	Кольцо стопорное	1
7	NUP2211ENM	Подшипник	1
8	6DS100T-1701058	Кольцо стопорное	1
9	12JSDX240T-1701049-2	Вал промежуточный правый	1
10	16JS200T-1701055	Шпонка квадратная промежуточного вала	1
11	Q5280514	Штифт цилиндрический упругий	1
12	X-6-E	Шпонка полукруглая	1
13	102309E	Подшипник	1

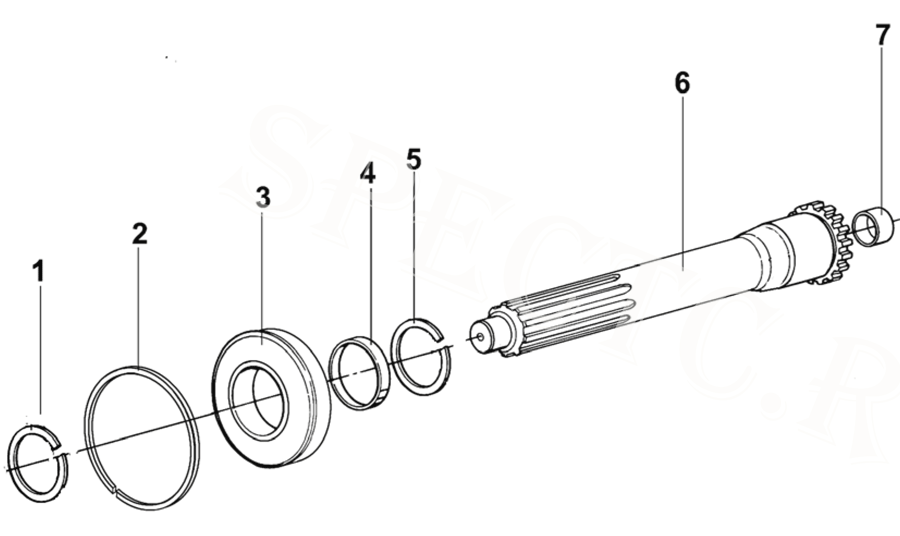

Вал первичный КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	16980	Кольцо стопорное	1
2	C01020	Кольцо стопорное	1
3	150212K	Подшипник	1
4	16463	Втулка шестерни первичного вала	1
5	14750	Кольцо стопорное	1
6	12JS160T-1701030-4	Вал первичный	1
7	K304523	Подшипник	1

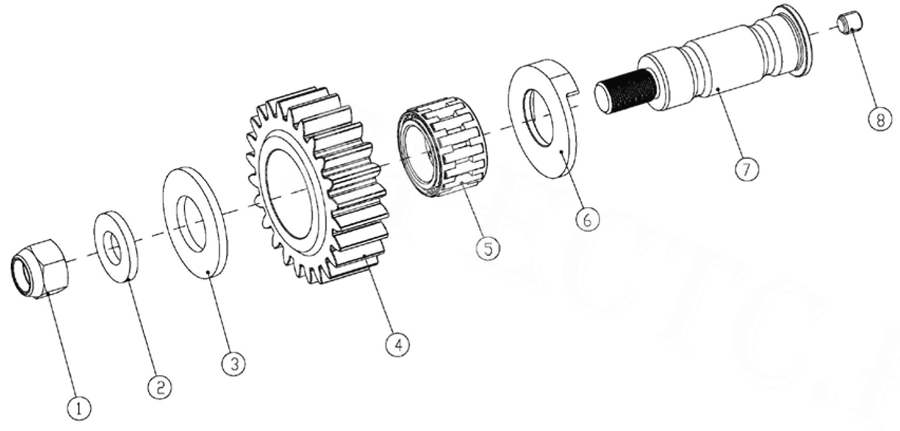

Вал промежуточный заднего хода КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	GB889.2-2000-M20X1.5	Гайка	2
2	JS220-1701088	Шайба	2
3	JS220-1701087	Шайба упорная подшипника	2
4	12JS200T-1701083	Шестерня промежуточная задней передачи	2
5	DS100-1701085	Подшипник роликовый	2
6	12JS160T-1701084	Шайба чашевидная вала задней передачи	2
7	JS220-1701082	Вал промежуточный заднего хода	2
8	Q2821212	Пробка	2

Механизм переключения передач КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	JS100A-1702073	Палец опорный	1
2	JS100A-1702072	Вилка	1
3	Q40112	Шайба	1
4	GB889-80-M12X125	Гайка	1
5	3220	Болт стопорный вилки переключения передач	4
6	12JS160T-1702050	Головка направляющая задней передачи в сборе	1
7	Q5280628	Штифт	2
8	12JS160T-1702067-1	Вал вилки 5-й, 6-й передачи	1
9	12JSDX240T-1702063	Шток вилки переключения задней передачи	1
10	12JSDX240T-1702064	Шток вилки переключения 1-й, 2-й, 3-й и 4-й передачи	1
11	12JS160T-1702055	Вилка переключения задней передачи	1
12	12JS160T-1702015	Крышка верхняя	1
13	19.5G100BGB-T308	Шарик стальной	3
14	1634	Штифт блокировки вала вилки	2
15	X-1-603	Гайка	2
16	Q351B10	Гайка	2
17	Q40310	Шайба пружинная	2
18	Q361B10	Гайка	2
19	F96085	Пружина	3
20	F96084	Пружина	1
21	12.7G100BGB-T308	Шарик стальной	4
22	11066	Шпилька	4
23	12JS160T-1702054	Головка переключения 5-й и 6-й передачи	1
24	12JSDX240T-1702066	Шток вилки переключения 5-й и 6-й передачи	1
25	12JSDX240TA-1702064	Шток вилки переключения 1-й, 2-й, 3-й и 4-й передачи	1
26	12JS160T-1702059-1	Головка переключения 5-й и 6-й передачи	1
27	3220-1	Винт стопорный вилки переключения передач	1
28	12JSDX240T-1702057	Вилка переключения 3-й, 4-й передачи	1
29	12JSDX240T-1702056	Вилка переключения 1-й, 2-й передачи	1
30	12JSDX240TA-1702058	Вилка переключения 5-й, 6-й передачи	1

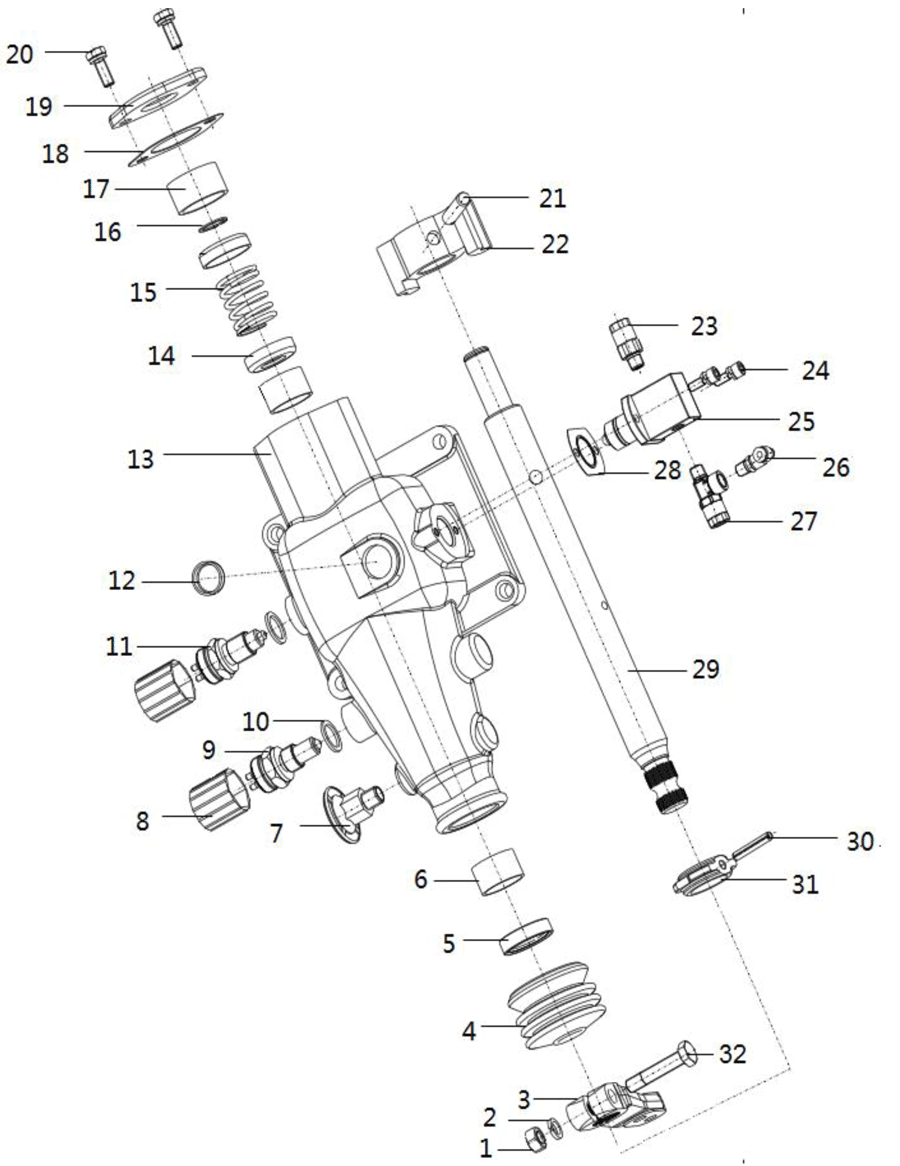

Механизм управления переключением передач КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	Q341B10	Гайка	1
2	Q40310	Шайба пружинная	1
3	F96035-85	Рычаг валика переключения передач	1
4	F99669	Втулка (пыльник)	1
5	F91444	Манжета валика переключения передач	1
6	F91345	Втулка механизма управления переключением передач	2
7	15276	Пробка сапуна	1
8	C03016	Защитная втулка переключателя	2
9	0068DS-1	Датчик включения заднего хода	1
10	Q72318	Кольцо уплотнительное датчика	2
11	990.12.71.0041-3	Датчик нейтрального положения выбора передач	1
12	Q72224	Заглушка механизма управления	1
13	12JSD160T-1703015	Корпус механизма управления переключением передач	1
14	F99673-1	Гнездо пружины	2
15	12JS160T-1703027-1	Пружина	1
16	Q43120	Кольцо стопорное	1
17	12JS160T-1703024	Втулка	1
18	F99672-2	Прокладка	1
19	F99666-2	Крышка	1
20	Q1420822	Болт	2
21	C03030	Палец цилиндрический	1
22	12JS160T-1703018	Держатель	1
23	C01051	Фитинг прямой	1
24	QH50-4211313	Внутренний шестигранный болт с пружинной шайбой	2
25	12JS160T-1703022	Клапан контрольный	1
26	12JS160T-1703021	Соединитель быстрого переключения	1
27	C01053	Тройник	1
28	F91353	Прокладка Н-образного клапана	1
29	12JS160T-1703017	Валик механизма управления переключением передач	1
30	C09035	Штифт блока управления переключением задней передачи	1
31	F99681	Блок управления переключением заднего хода	1
32	Q151B1050	Болт рычага переключения передач	1

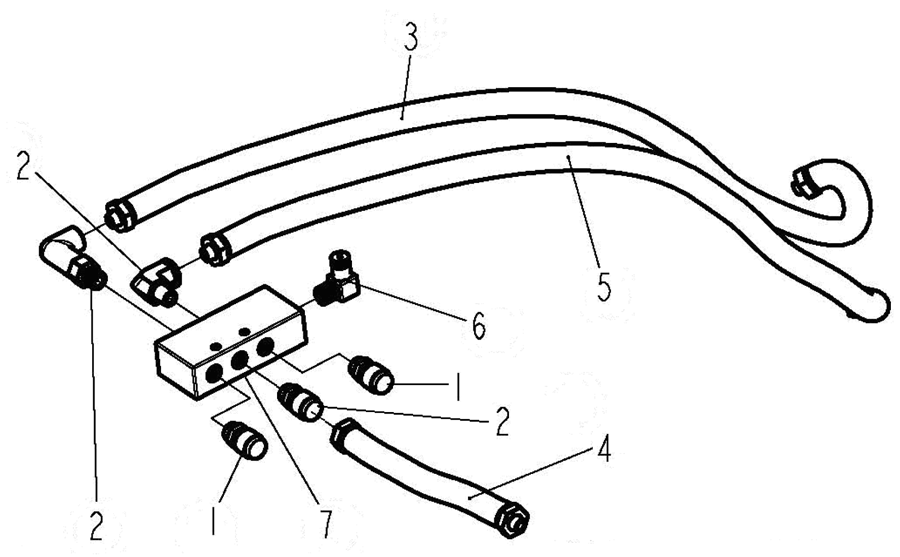

Клапан одинарный Н-образный в сборе КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	7935	Сапун	2
2	C01051	Фитинг прямой	5
3	66606	Воздушная трубка в сборе	1
4	66605	Воздушная трубка в сборе	1
5	66607	Воздушная трубка в сборе	1
6	12JS160T-1703021	Соединитель быстрого переключения	1
7	12JS160T-1703052	Клапан одинарный Н-образный	1

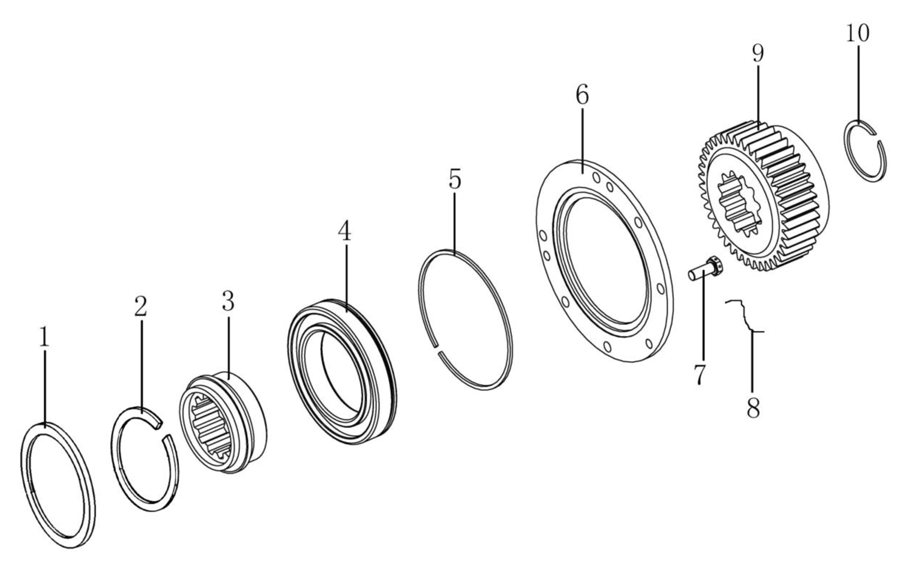

Шестерня ведущая демультипликатора КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	12JS160T-1701107	Кольцо стопорное	1
2	12JS160T-1701106	Шайба шестерни	1
3	12JSDX220T-1701126B	Опора подшипника	1
4	6217N-YB	Подшипник	1
5	10JSX180-1701019	Кольцо стопорное	1
6	10JSX180-1707031	Фиксирующий диск подшипника демультипликатора	1
7	C09032	Болт	6
8	1819	Проволока	по потребности
9	12JSDX240TA-1707030	Шестерня ведущая демультипликатора	1
10	9JS200T-1701123	Кольцо стопорное	1

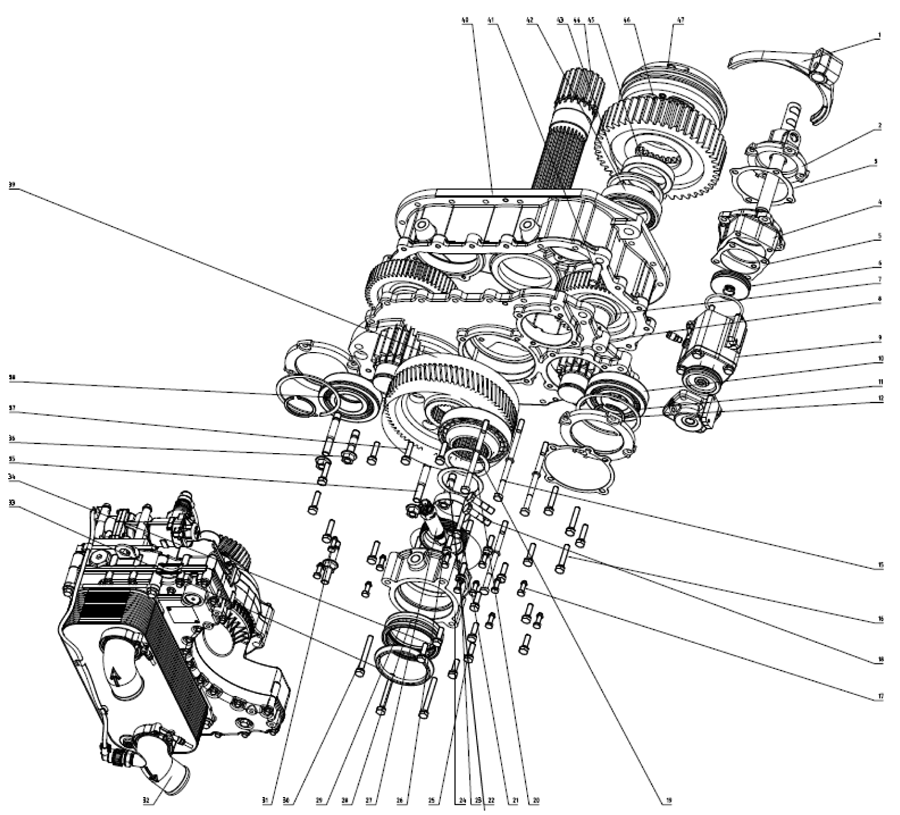

Крышка задняя с ретардером в сборе КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	RTD-11609A-1707067	Вилка демультипликатора	1
2	12JSD200T-1707060-1	Шток пневмоцилиндра в сборе	1
3	14347	Прокладка цилиндра переключения передач	1
4	12JSD200T-1707065-1	Цилиндр переключения передач	1
5	14349	Прокладка крышки цилиндра	1
6	12JSD200T-1707066-1	Поршень цилиндра переключения передач	1
7	12JSD200T-1707050-1	Вал промежуточный демультипликатора (короткий)	1
8	12JSD200T-1707016-1	Крышка задняя под ретардер	1
9	QH70-4211401-17	Цилиндр нейтрального положения (двухпоршневой)	1
10	192311E	Подшипник промежуточного вала демультипликатора	2
11	Q433120	Кольцо стопорное	2
12	JS180-1707051	Кольцо стопорное	2
13	12JSD200T-1707047-6	Вал промежуточный демультипликатора длинный под ретардер	1
14	32216	Подшипник роликовый конический	1
15	FQZH0210G185TF6	Болт	1
16	Q1421055	Болт	3
17	Q171B0825	Болт	12
18	Q171B1250	Болт вилки демультипликатора	2
19	12JSD200T-1707072-3	Втулка выходного вала	1
20	12JSD200T-1707068-2	Шайба	2
21	JS220-1707111	Втулка ведущей шестерни спидометра	1
22	Q12014100	Стержень	2
23	Q40310	Пружинная шайба	1
24	FQZH0210G165TF6	Болт	4
25	Q1421032M	Болт	4
26	12JSDX240T-1701157-3	Ротор спидометра	1
27	C03054-16	Датчик спидометра	1
28	12JSD200T-1707019-4	Крышка подшипника выходного вала	1
29	19109-2	Сальник выходного вала	1
30	Q1421085	Болт	3
31	Q40308	Пружинная шайба	12
32	FHB400-SQ1	Ретардер в сборе	1
33	F96119	Пыльник фланца	1
34	GB3452_1-132X3_55	Кольцо уплотнительное фланца	1
35	Q12014140	Болт	3
36	Q32014	Гайка	5
37	Q1421040	Болт	11
38	12JSD200T-1707021-1	Проставка промежуточного вала демультипликатора	1
39	12JSD200T-1707022-4	Шестерня ретардера	1
40	12JSD200T-1707015-1	Проставка под ретардер	1
41	Q5211645	Штифт цилиндрический	2
42	JM714249-210-Q	Подшипник роликовый	1
43	12JSDX240T-1707108	Шайба шестерни выходного вала демультипликатора	1
44	12JSD200T-1707105-14	Вал выходной	1
45	12JSDX240T-1707107	Шайба главного вала демультипликатора	1
46	12JSDX240T-1707106-2	Шестерня выходного вала демультипликатора	1
47	11847140-1	Синхронизатор демультипликатора	1
48	RTD-11609A-1707054-1	Кольцо ступенчатое	1

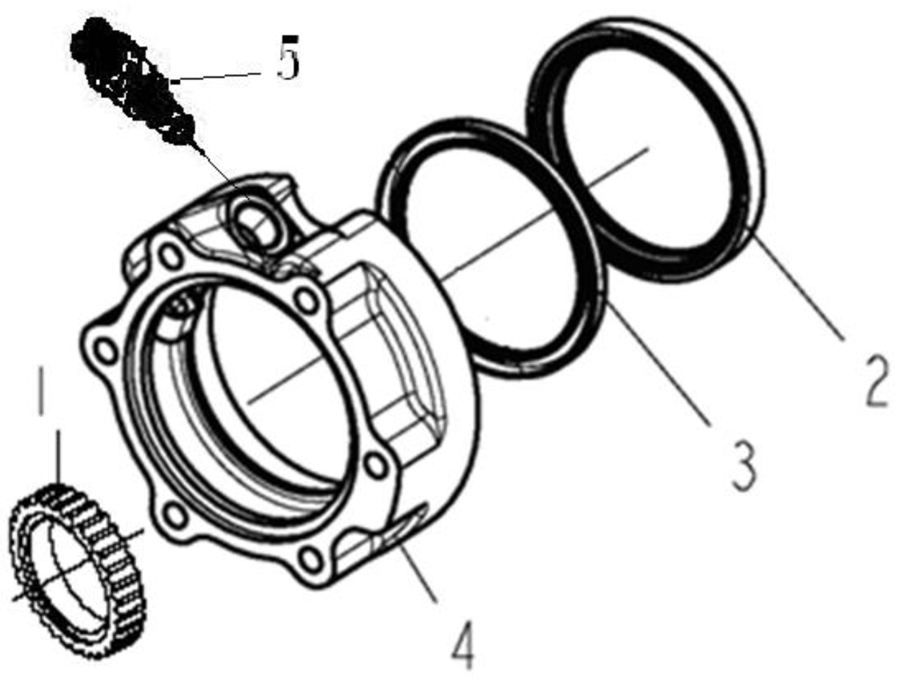

Крышка подшипника выходного вала КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	12JSDX240T-1701157-3	Ротор спидометра	1
2	19109-2	Сальник выходного вала	1
3	JS220-1707111	Втулка ведущей шестерни спидометра	1
4	RTD-11609A-1707155-5	Крышка подшипника выходного вала	1
5	C03054-16	Датчик спидометра	1

Картер КПП 12JSDX240TA+FHB400+QH50-G25930

№	Каталожный номер	Наименование	Кол-во
1	JS150TA-1708092B-1	Болт редукционного клапана	2
2	JS150TA-1708093B-1	Кольцо уплотнительное болта редукционного клапана	2
3	JS150TA-1708090B-1	Клапан редукционный	1
4	JS150TA-1708091B-1	Прокладка редукционного клапана	1
5	10JSX220A-1708080	Насос масляный в сборе	1
6	12JSD200T-1701058-1	Кольцо стопорное	1
7	12JSD200T-1708021-1	Приводная шестерня масляного насоса	1

Производитель	Shaanxi Fast Gear
Страна	Китай
Применяемость	Shachman

Коробка передач с ретардером в сборе 12JSDX240TA-G25930 отзывы

Оставьте отзыв об этом товаре первым!

Коробка передач с ретардером в сборе 12JSDX240TA-G25930

Купить Коробка передач с ретардером в сборе 12JSDX240TA-G25930

Коробка передач с ретардером в сборе 12JSDX240TA-G25930 отзывы

Рекомендуем посмотреть

Проставка промежуточного...
