Коробка передач ГАЗон NEXT (замена С41R11-1700010-03) 6DS60T-GAZ
КПП 6DS60T-GAZ - полностью синхронизированная коробка передач с двумя промежуточными валами и максимальным входным крутящим моментом 600 Н/м, производства промышленной корпорации Shaanxi Fast Gear.
За счет передачи крутящего момента через два промежуточных вала , коробка передач 6DS60T отличается небольшими размерами, низким уровнем шума и высокой надежностью.
КПП 6DS60T-GAZ по длине соответствует коробкам передач С41R11-1700010-03 и C41A21-1700010-20, при замене не требуется удлинение карданной передачи
КПП 6DS60T-GAZ может устанавливаться на автомобили ГАЗон NEXT вместо штатных КПП С41R11-1700010-03 и C41A21-1700010-20
При необходимости может комплектоваться прямым механизмом управления переключением передач 6DS50T-1703010-85 и комплектом установки тросового привода.
Для установки на автомобиль используются кронштейны боковой опоры двигателя 6DS60T-1701040
Основные эксплуатационные параметры КПП 6DS60T
Номинальная потребляемая мощность:100Kw
Максимальный входной крутящий момент:600Nm
Максимальная скорость вращения:2600rpm
Передаточные числа:
|
Модель |
Передачи |
Заправочный объем ( L ) |
Длинна (mm) |
Вес (Kg) |
||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
З/х |
||||
|
6DS60T |
6.67 |
4.01 |
2.42 |
1.52 |
1.00 |
0.78 |
6.13 |
6 |
685 |
160 |
Гарантийный срок эксплуатации КПП 6DS60T-GAZ составляет 1 год без ограничения пробега.

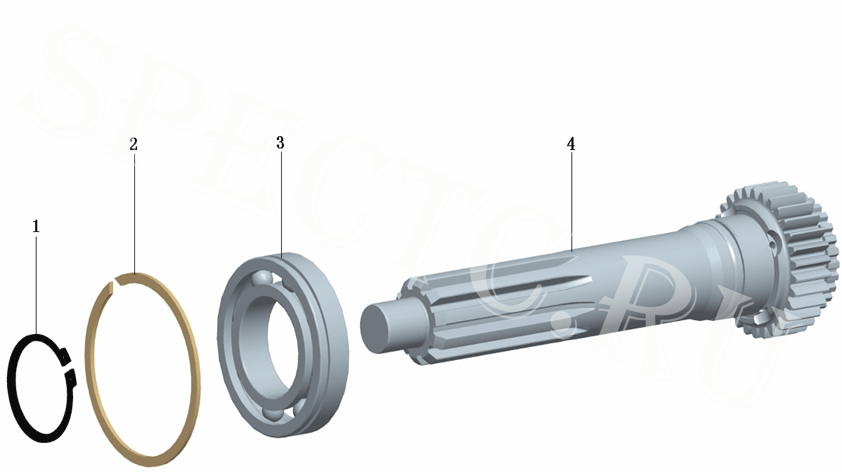

Каталог запчастей КПП 6DS60T-GAZ
| № | Каталожный номер | Наименование | Кол-во |
| 1 | Q43150 | Кольцо стопорное | 1 |
| 2 | Q43390 | Кольцо стопорное | 1 |
| 3 | NUP210EN | Подшипник | 1 |
| 4 | 6DS60T-1701030B-1 | Вал первичный | 1 |
Вал промежуточный КПП 6DS60t-GAZ
Картер муфты сцепления КПП 6DS60T-GAZ

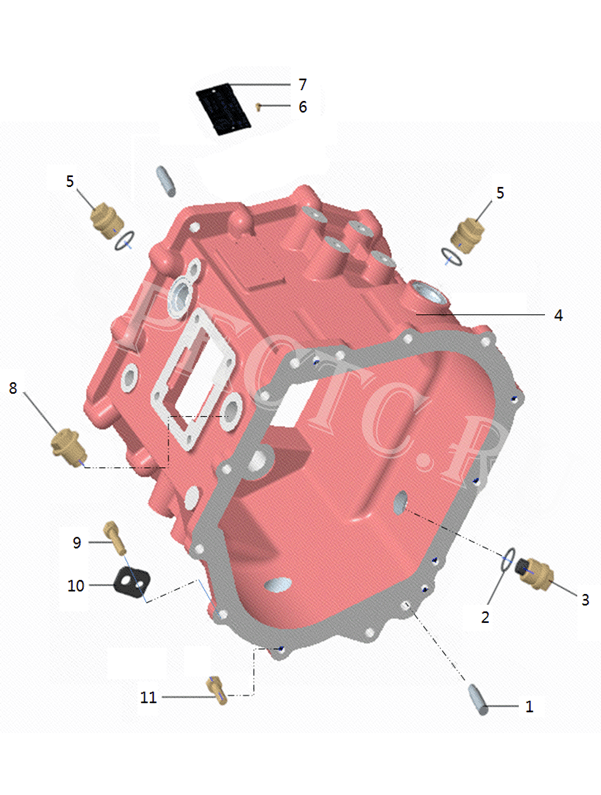

Картер КПП 6DS60t-GAZ
| № | Каталожный номер | Наименование | Кол-во |
| 1 | 6DS50T-1701075 | Фиксирующий палец | 2 |
| 2 | 6JS160T-1709588-1 | Кольцо уплотнительное | 3 |
| 3 | 5DS50T-1701085 | Масляная заглушка с магнитом | 1 |
| 4 | 6DS50T-1701015-1 | Картер КПП | 1 |
| 5 | 6JS160T-1709587-1 | Пробка масляная | 2 |
| 6 | Q2713508 | Винт | 2 |
| 7 | C01007-251 | Табличка | 1 |
| 8 | 6DS50T-1702069 | Фиксирующая пробка | 1 |
| 9 | Q1421040 | Болт | 1 |
| 10 | 6DS50T-1701073 | Проушина | 1 |
| 11 | Q1421035 | Болт | 9 |

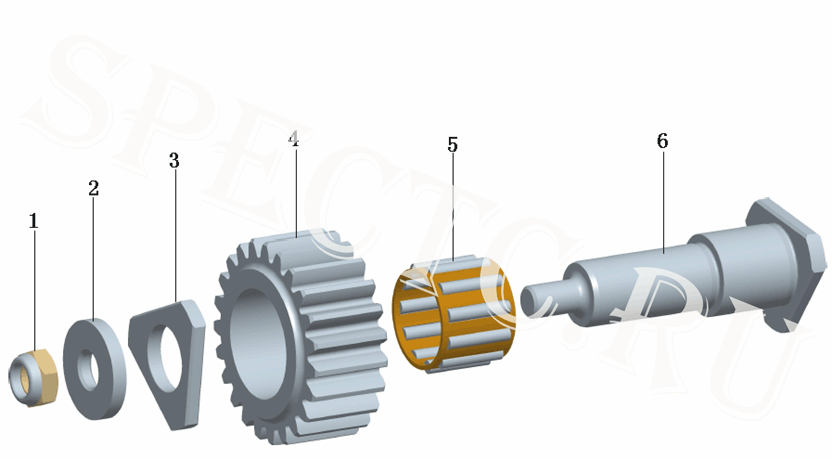

Вал промежуточный заднего хода КПП 6DS60T-GAZ
| № | Каталожный номер | Наименование | Кол-во |
| 1 | GB890-80-M12x1.5 | Гайка | 2 |
| 2 | 6DS50T-1701088 | Шайба | 2 |
| 3 | 6DS50T-1701087 | Шайба опорная | 2 |
| 4 | 6DS50T-1701082 | Шестерня промежуточного вала заднего хода | 2 |
| 5 | K30X40X30 | Подшипник | 2 |
| 6 | 6DS50T-1701083 | Вал промежуточный заднего хода | 2 |
Крышка задняя КПП 6DS60T-GAZ

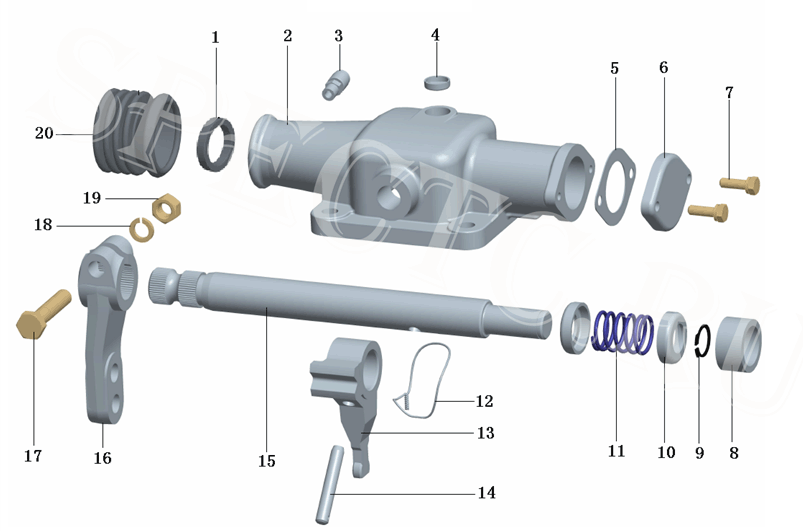

Механизм управления переключения передач КПП 6DS60T-GAZ
| Артикул | Наименование | Кол-во | |
| 01 | 6DS50T-1703010-53 | Механизм управления переключения передач 5DS60T | 1 |
| 1 | 6DS50T-1703029 | Сальник | 1 |
| 2 | 6DS50T-1703015 | Картер механизма управления | 1 |
| 3 | Q901 | Сапун | 1 |
| 4 | Q72216 | Пробка | 1 |
| 5 | 6DS50T-1703023 | Прокладка | 1 |
| 6 | 6DS50T-1703025 | Боковая планка | 1 |
| 7 | Q1420620 | Комбинированный компонент шестигранного болта и пружинной шайбы | 2 |
| 8 | 6DS50T-1703024 | Ограничительная втулка | 1 |
| 9 | Q43118 | Упругое борткольцо для вала | 1 |
| 10 | 6DS50T-1703026 | Гнездо пружины | 2 |
| 11 | 6DS50T-1703027 | Сжатая пружина | 1 |
| 12 | 1819 | Проволока | 1 |
| 13 | 6DS50T-1703018 | Рычаг переключения передач | 1 |
| 14 | 6DS50T-1703030 | Штифт | 1 |
| 15 | 6DS50T-1703017-3 | Рычаг поперечного переключения передачи | 1 |
| 16 | F96035-127 | Внешний рычаг переключения передачи | 1 |
| 17 | Q151B1050 | Шестигранный болт | 1 |
| 18 | Q40310 | Пружинная шайба | 1 |
| 19 | Q341B10 | Шестигранная гайка типа 1 | 1 |
| 20 | 6DS50T-1703028 | Втулка | 1 |
Вал вторичный КПП 6DS60T-GAZ

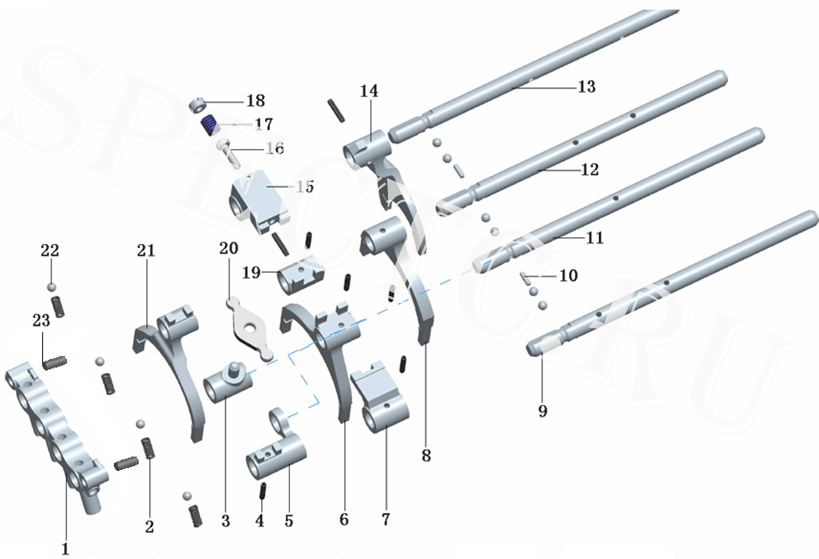

Механизм переключения передач КПП 6DS60T-GAZ
| № | Каталожный номер | Наименование | Кол-во |
| 1 | 6DS50T-1702015 | Каретка вилок | 1 |
| 2 | J80-1702080-1 | Фиксирующая пружина | 4 |
| 3 | 6DS50T-1702073 | Палец опирающего вала | 1 |
| 4 | Q5280630 | Штифт вилки переключения передач | 7 |
| 5 | 6DS50T-1702059 | Направляющий блок 5-й и 6-й передачи | 1 |
| 6 | 6DS50T-1702057 | Вилка переключения 3-й и 4-й передачи | 1 |
| 7 | 6DS50T-1702054 | Направляющий блок 3-й и 4-й передачи | 1 |
| 8 | 6DS50T-1702056 | Вилка 1-й и 2-й передачи | 1 |
| 9 | 6DS50T-1702066 | Шток вилки 5-й и 6-й передачи | 1 |
| 10 | 1634 | Штифт блокировки вала вилки | 2 |
| 11 | 6DS50T-1702065 | Шток вилки 3-й и 4-й передачи | 1 |
| 12 | 6DS50T-1702064 | Шток вилки 1-й и 2-й передачи | 1 |
| 13 | 6DS50T-1702063 | Шток вилки заднего хода | 1 |
| 14 | 6DS50T-1702055 | Вилка заднего хода | 1 |
| 15 | 6DS50T-1702051 | Направляющий блок заднего хода | 1 |
| 16 | DS100-1702061 | Палец блокировки задней передачи | 1 |
| 17 | 8774-3 | Пружина блокировки включения задней передачи | 1 |
| 18 | 8968 | Винт блокировки задней передачи | 1 |
| 19 | 6DS50T-1702052 | Направляющий блок 1-й и 2-й передач | 1 |
| 20 | 6DS50T-1702072 | Качающийся переключающий блок | 1 |
| 21 | 6DS50T-1702058 | Вилка переключения 5-й и 6-й передач | 1 |
| 22 | 10G100BGB-T308 | Шарик стальной | 10 |
| 23 | Q5210512 | Цилиндрический штифт | 2 |
| Производитель | Shaanxi Fast Gear |
| Страна | Китай |
| Применяемость | ГАЗон NEXT |
