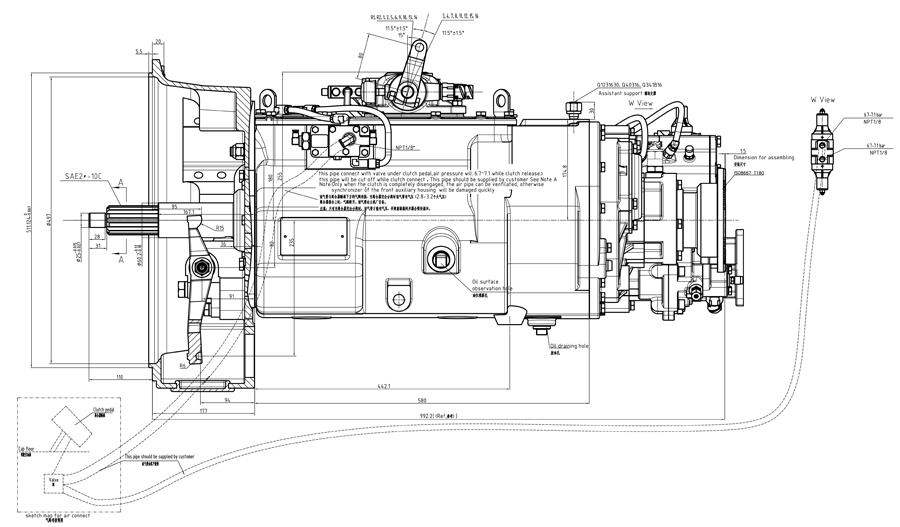

Коробка передач МАЗ 16JSDX240TA-G24582

Коробка передач 16JSDX240TA-G24582 производится на совместном Китайско-Белорусском предприятии Фаст Трансмишэн Европа, поставляется на сборочный конвейер Минского Автомобильного Завода

Гарантийный срок эксплуатации 12 месяцев.

Тип коробки передач	Полностью синхронизированная механическая 16-ступенчатая с двумя промежуточными валами алюминиевый корпус
Максимальный входной крутящий момент, Н.м	2400
Передаточные числа	1пер.-14,03; 2пер.-11,64; 3пер.-9,6; 4пер.-7,97; 5пер.-6;62 6пер.-5,49; 7пер.-4,55; 8пер.-3,78; 9пер.-3,08; 10пер. - 2,56; 11пер.-2,11; 12пер.- 1,75; 13пер.- 1,45; 14 пер.- 1,21; 15пер.-1,00; 16пер.-0,83
Вес, кг	342
Длинна, мм	992

Каталог запасных частей КПП 16JS240TA-G24582

Картер сцепления КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
1	Q1421032M	Болт крышки первичного вала	4
2	20822	Прокладка корпуса муфты	1
3	Q1421290M	Болт	2
4	JS180A-1701040	Крышка подшипника первичного вала	1
5	Q1421238M	Болт	2
6	GB889.2-2000-M16X15	Гайка	6
7	Q40116	Плоская шайба	6
8	Q701B45	Масленка	1
9	C01056	Шпилька картера КПП	6
10	14311	Прокладка крышки подшипника первичного вала	1
11	JS180-1601023-4	Вал вилки сцепления	1
12	GB889.2-2000-M16X1_5	Гайка	1
13	GE25ES	Подшипник вилки сцепления	1
14	JS180-1601030-3	Втулка	2
15	Q151B18100	Болт вилки сцепления	1
16	Q40318	Пружинная шайба	1
17	Q151B1450T	Болт вилки сцепления	1
18	Q40314	Пружинная шайба	1
19	JS180-1601024-10	Опора вилки сцепления	1
20	JS180-1601022-1	Шайба	1
21	JS180-1601021-14	Вилка сцепления	1
22	JS180-1601016-2	Крышка ручного люка	1
23	15410-29	Картер муфты сцепления	1

Картер КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
1	16JSDX200T-1701015	Картер КПП	1
2	1684	Прокладка бокового люка	1
3	JS130T-1701020	Крышка люка КОМ	1
4	Q1421032M	Болт	5
5	Q1421032	Болт	1
6	Q1421225M	Болт	2
7	Q1421225	Болт	6
8	Q40112	Шайба	8
9	16596	Крышка окошка нижней КОМ	1
10	16929	Прокладка нижнего люка	1
11	6JS160T-1709588-1	Уплотнительное кольцо пробки	2
12	6JS160T-1709587-1	Пробка масляная	2
13	54015	Заглушка	2
14	JS150TA-1708092B-1	Болт редукционного клапана	2
15	JS150TA-1708093B-1	Кольцо уплотнительное	2
16	JS150TA-1708090B-1	Клапан редукционный	1
17	JS150TA-1708091B-1	Прокладка редукционного клапана	1
18	10JSX220A-1708080	Насос масляный в сборе	1
19	Q1231630	Шпилька	2
20	Q40316	Пружинная шайба	2
21	Q341B16	Гайка	2
22	14373	Магнит	3

Вал вторичный КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
	16JSDX240T-1701100	Вал вторичный в сборе	1
1	9JS200T-1701123	Кольцо стопорное	4
2	12JSDX240T-1701180-1	Синхронизатор 3-й и 4-й передачи	1
3	9JS200T-1701122	Прокладка шестерен вторичного вала	5
4	16JSDX240T-1701113	Шестерня 3-й передачи вторичного вала	1
5	16JSDX240T-1701112	Шестерня 2-й передачи вторичного вала	1
6	12JSDX240T-1701170	Синхронизатор 1-й и 2-й передач	1
7	16JSDX240T-1701111	Шестерня 1-й передачи вторичного вала	1
8	12JSDX240T-1701108	Втулка вторичного вала	1
9	12JSDX240T-1701110	Шестерня задней передачи вторичного вала	1
10	16JSDX240T-1701105	Вал вторичный	1
11	16JSDX240T-1701121	Шестигранная шпонка вторичного вала	1
12	Q5280310	Палец цилиндрический упругий	1

Вал первичный КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
	16JSDX240TA-1701025	Вал первичный в сборе	1
1	16980	Кольцо стопорное подшипника первичного вала	1
2	150212K	Подшипник первичного вала	1
3	16JS200T-1701036	Шайба первичного вала	1
4	16JS200TA-1701032	Шестерня первичного вала	1
5	16763	Кольцо стопорное	4
6	16JS200T-1701040-3	Синхронизатор переднего демультипликатора в сборе	1
7	16JS200T-1701034	Шлицевая шайба шестерни первичного вала	2
8	16JSDX240T-1701031	Шестерня вторичного вала	1
9	N/A	/	/
10	16JSDX240T-1701030-1	Вал первичный	1

Вал промежуточный левый КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
	16JSDX240TA-1701046	Левый промежуточный вал в сборе	1
1	19198	Кольцо стопорное промежуточного вала	1
2	16JS200TA-1701052	Шестерня	1
3	12JS160T-1701057	Втулка распорная	1
4	16JS200T-1701056	Шестерня ведущая промежуточного вала	1
5	C01025	Втулка распорная	1
6	16JSDX240T-1701050	Шестерня 3-й передачи промежуточного вала	1
7	16JS200T-1701055	Шпонка промежуточного вала	1
8	Q5280514	Палец цилиндрический упругий	1
9	X-6-E	Шпонка полукруглая	1
10	16JSDX240T-1701048	Левый промежуточный вал	1

Вал промежуточный правый КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
	16JSDX240TA-1701047	Правый промежуточный вал в сборе	1
1	19198	Кольцо стопорное промежуточного вала	1
2	16JS200TA-1701052	Шестерня	1
3	12JS160T-1701057	Втулка распорная	1
4	16JS200T-1701056	Шестерня ведущая промежуточного вала	1
5	C01025	Втулка распорная	1
6	16JSDX240T-1701050	Шестерня 3-й передачи промежуточного вала	1
7	16JS200T-1701055	Шпонка промежуточного вала	1
8	Q5280514	Палец цилиндрический упругий	1
9	X-6-E	Шпонка полукруглая	1
10	16JSDX240T-1701049	Правый промежуточный вал	1
	102309E	Подшипник роликовый	1

Вал промежуточный заднего хода КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
1	GB889_2-2000-M20X1_5	Гайка	2
2	JS220-1701088	Шайба стопорная промежуточного вала задней передачи	2
3	JS220-1701087	Шайба упорная подшипника	2
4	12JS200T-1701083	Шестерня промежуточная задней передачи	2
5	DS100-1701085	Подшипник роликовый	2
6	12JS160T-1701084	Шайба чашевидная вала задней передачи	2
7	JS220-1701082	Вал промежуточный заднего хода	2
8	Q2821212	Пробка	2

Отбойник промежуточного вала КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
1	119668	Отбойник промежуточного вала	2
2	Q5280514	Палец цилиндрический упругий	2

Регулятор воздушного фильтра 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
	A-C03002-19	Регулятор воздушного фильтра в сборе	1
1	A-4740-8	Регулятор воздушного фильтра	1
2	C01052	Фитинг	1
3	54015	Заглушка	1
4	Q1420660	Болт	2
5	66615	Трубка воздушная	1
6	54010	Пробка	2

Механизм переключения передач КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
1	12_7G100BGB-T308	Шарик стальной	3
2	19_05G100BGB-T308	Шарик стальной	2
3	16JS200T-1702070	Кольцо уплотнительное	1
4	1634	Штифт блокировки вала вилок	1
5	3220	Болт стопорный вилки переключения передач	6
6	11066	Шпилька	4
7	16JS200T-1702015	Крышка верхняя	1
8	16JS200T-1702051	Головка направляющая задней передачи	1
9	16JS200T-1702055	Вилка переключения задней передачи	1
10	16JSDX240T-1702056	Вилка переключения 1-й и 2-й передач	1
11	16JSDX240T-1702057	Вилка переключения 3-й и 4-й передач	1
12	16JS200T-1702058	Вилка переднего демультипликатора	1
13	16JSDX240T-1702063	Вал вилки заднего хода	1
14	16JSDX240T-1702064	Вал вилки 1-й и 2-й передач	1
15	16JS200T-1702065	Вал поршневой вилки	1
16	16JSDX240T-1702066	Вал вилки 3-й и 4-й передач	1
17	16JS200T-1702067	Шайба	2
18	16JS200T-1702068	Кольцо	1
19	16JS200T-1702069	Крышка	1
20	F96085	Пружина фиксаторов штоков	2
21	F96084	Пружина фиксаторов штоков	1
22	F99589	Головка переключения 3/4-й и 7/8-й передач	1
23	Q351B10	Гайка	2
24	Q361B10	Гайка	2
25	Q40310	Шайба пружинная	2
26	Q43048	Кольцо стопорное	1
27	X-1-603	Гайка	2
28	16JS200T-1702061	Плунжер замка заднего хода	1
29	8774	Пружина блокировки задней передачи	1
30	8968	Винт блокировки заднего хода	1
31	12JS160T-1702016	Прокладка верхней крышки	1

Механизм управления переключением передач КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
1	Q341B10	Гайка	1
2	Q40310	Шайба пружинная	1
3	F96035-64	Рычаг валика переключения передач	1
4	Q151B1050	Болт рычага переключения передач	1
5	F99669	Втулка (пыльник)	1
6	F91444	Манжета валика переключения передач	1
7	F99681	Блок управления переключением заднего хода	1
8	C09035	Штифт блока управления переключением задней передачи	1
9	F99679	Валик механизма управления переключением передач	1
10	F91345	Втулка механизма управления переключением передач	2
11	F99585	Держатель	1
12	C03030	Палец цилиндрический	1
13	F99983	Пружина	1
14	F99673	Опора пружины	2
15	F99674	Втулка пружинная	1
16	F99675	Фиксирующее кольцо	1
17	F96036	Пружина	1
18	C09035	Штифт блока управления переключением задней передачи	1
19	Q72318	Кольцо уплотнительное датчика	2
20	0068DS-1	Датчик включения заднего хода	1
21	990_12_71_0041-5	Датчик нейтрального положения выбора передач	1
22	F96037	Пружина	2
23	F99670	Палец фиксаторный	2
24	F96140	Прокладка	2
25	F96141	Крышка	2
26	Q40308	Пружинная шайба	4
27	Q151B0812	Болт	4
28	Q1420822	Болт	4
29	F99666	Крышка	1
30	F99672	Прокладка	1
31	Q72224	Заглушка механизма управления	1
32	C03004	Стопорный винт	1
33	C01051	Фитинг прямой	1
34	F99660	Клапан воздушный двойной Н-образный	1
35	QH50-4211313	Болт	2
36	7935	Сапун	2
37	F91353	Прокладка Н-образного клапана	1
38	15276	Пробка сапуна	1
39	F96194-M	Корпус механизма управления	1

Шестерня ведущая демультипликатора КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
1	12JS160T-1701106	Шайба шестерни	1
2	12JS160T-1701107	Кольцо стопорное	1
3	6217N-YB	Подшипник	1
4	10JSX180-1707031	Фиксирующий диск	1
5	C09032	Болт	6
6	12JSDX240TA-1707030	Шестерня ведущая демультипликатора	1
7	9JS200T-1701123	Кольцо стопорное	1
8	12JSDX220T-1701126B	Опора подшипника	1
9	10JSX180-1701019	Кольцо стопорное	1

Вал выходной демультипликатора КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
1	12JSD200T-1707105-13	Вал выходной демультипликатора	1
2	12JSD160T-1707140-2	Синхронизатор демультипликатора	1
3	12JSDX240T-1707107	Шайба главного вала демультипликатора	1
4	12JSDX240T-1707108	Шайба шестерни выходного вала демультипликатора	1
5	12JSDX240T-1707106	Шестерня выходного вала демультипликатора	1
6	12JSDX240K-1707170	Гайка с фланцем	1
	10667161	Кольцо уплотнительное	1

Валы промежуточные демультипликатора КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
1	42308E	Подшипник	2
2	12JSD200T-1707047-1	Вал промежуточный демультипликатора (длинный)	1
3	JS180-1707051	Кольцо стопорное	2
4	192311E	Подшипник промежуточного вала демультипликатора	2
5	Q433120	Кольцо стопорное	2
6	12JSD200T-1707050-1	Вал промежуточный демультипликатора (короткий)	1

Крышка задняя КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
1	RTD-11609A-1707016	Прокладка задней крышки	1
2	JSD220-1707015	Крышка задняя	1
3	RTD-11609A-1707156	Прокладка крышки подшипника	1
4	16JSS300T-1707109	Подшипник роликовый (комплект)	1
5	14334	Штифт	2
6	JSD180-1707053	Прокладка крышки промежуточного вала демультипликатора	2
7	JSD180-1707052	Крышка промежуточного вала демультипликатора	1
8	JSD180-1707054	Крышка промежуточного вала демультипликатора	1
9	A-C09008	Болт	4
10	Q1421025M	Болт	4
11	12JSDX240T-1701157-1	Ротор спидометра	1
12	RTD-11609A-1707155-5	Крышка заднего подшипника главного вала	1
13	19109-6	Манжета крышки подшипника выходного вала	1
14	Q1421075	Болт крышки подшипника	6
15	F96119	Пыльник фланца	1
16	JS220-1707159-20	Фланец выходной	1
17	Q72318	Кольцо уплотнительное датчика	1
18	Q617B18	Пробка	1

Цилиндр воздушный переключения передач КПП 16JSDX240TA-G24582

№	Каталожный номер	Наименование	Кол-во
01	JS220-1707060-40	Пневмоцилиндр переключения передач в сборе	1
1	14341	Поршень цилиндра переключения передач	1
2	14344-7	Кольцо уплотнительное	1
3	14345-3	Кольцо уплотнительное	1
4	14347	Прокладка цилиндра переключения передач	1
5	14349	Прокладка крышки цилиндра	1
6	RTD-11609A-1707067-1	Вилка демультипликатора	1
7	JS220-1707062-1	Корпус цилиндра	1
8	JS220-1707061-1	Шток цилиндра переключения передач	1
9	0069GS	Датчик включения	1
10	C01051	Фитинг прямой	2
11	F99857	Крышка цилиндра	1
12	GB890-80-M16X1_5	Гайка	1
13	Q1421032M	Болт	4
14	Q171B1250	Болт вилки демультипликатора	2
15	X11511	Шайба уплотнительная	1
16	14765-3	Кольцо уплотнительное	1

Производитель	ООО "Фаст Трансмишэн Европа"
Страна	Белоруссия
Применяемость	МАЗ

Коробка передач МАЗ 16JSDX240TA-G24582 отзывы

Оставьте отзыв об этом товаре первым!

СпецТрансКомплект

Коробка передач МАЗ 16JSDX240TA-G24582

Купить Коробка передач МАЗ 16JSDX240TA-G24582

Коробка передач МАЗ 16JSDX240TA-G24582 отзывы

Коробка передач МАЗ 16JSDX240TA-G24582

Купить Коробка передач МАЗ 16JSDX240TA-G24582

Коробка передач МАЗ 16JSDX240TA-G24582 отзывы

Рекомендуем посмотреть

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...

Коробка передач МАЗ...
