Каталог запасных частей АКПП FC6A145

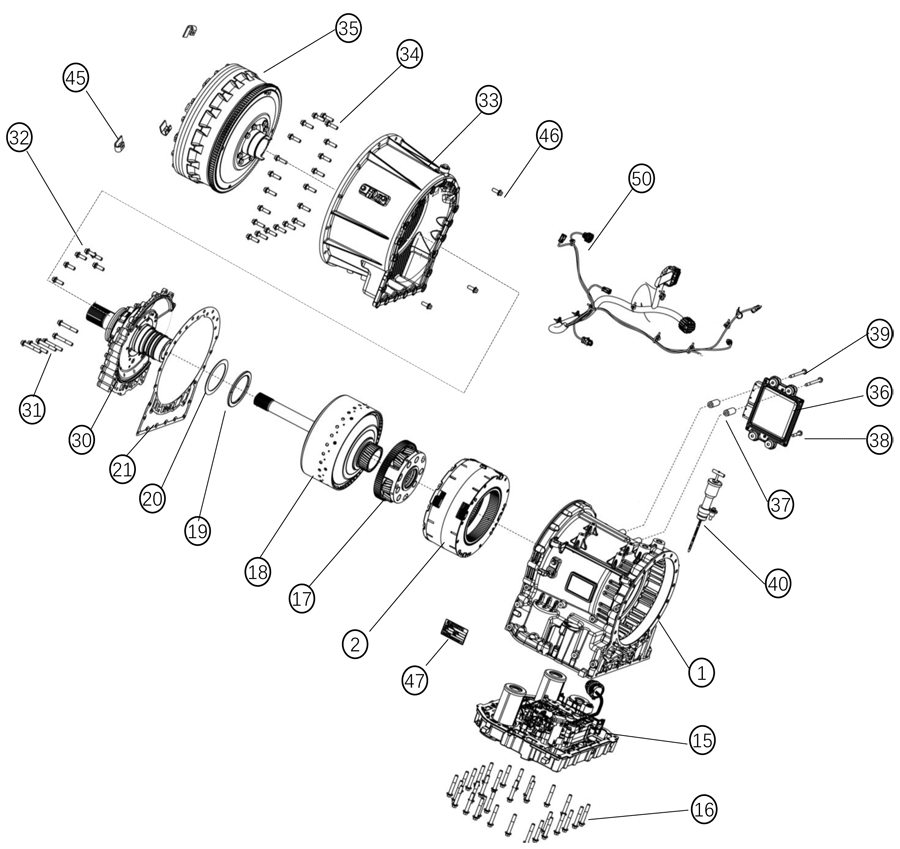

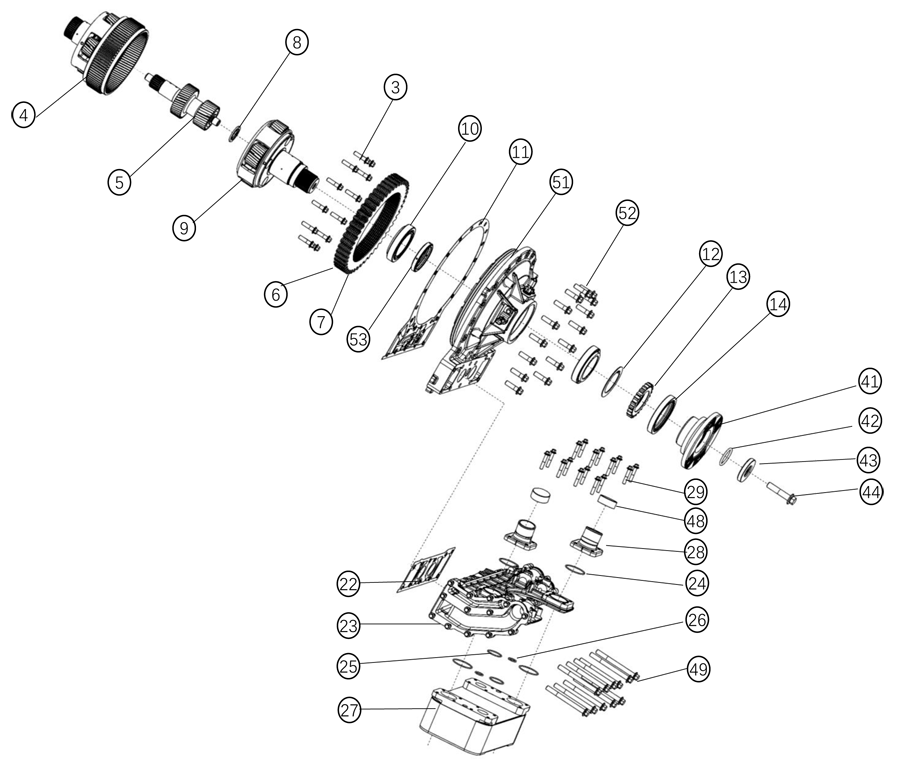

АКПП FC6A145 базовая модель

№	Каталожный номер	Наименование	Кол-во
1	EU-82201200	Корпус КПП в сборе	1
2	293-9088	Тормоз в сборе	1
3	Q150B1040TF2	Болт с шестигранной головкой	12
	Q401B10T28F2	Прокладка	12
4	82203520	Второй планетарный механизм в сборе	1
5	82208112	Главный вал	1
6	82203137	Двойной диск	8
7	82203136	Фрикционная пластина С5	7
8	82203536	Упорный подшипник	1
9	EU-82203530-1	Третий планетарный механизм в сборе	1
10	82203586	Конический роликовый подшипник	2
11	82204132-1	Прокладка бумажная	1
12	82123584	Шайба стопорная	1
13	82203585-1	Стопорный болт	1
14	82123586	Сальник	1
15	82204400	Масляный поддон в сборе	1
16	Q1841070T	Болт с шестигранной головкой	31
17	82203510	Первый планетарный механизм в сборе	1

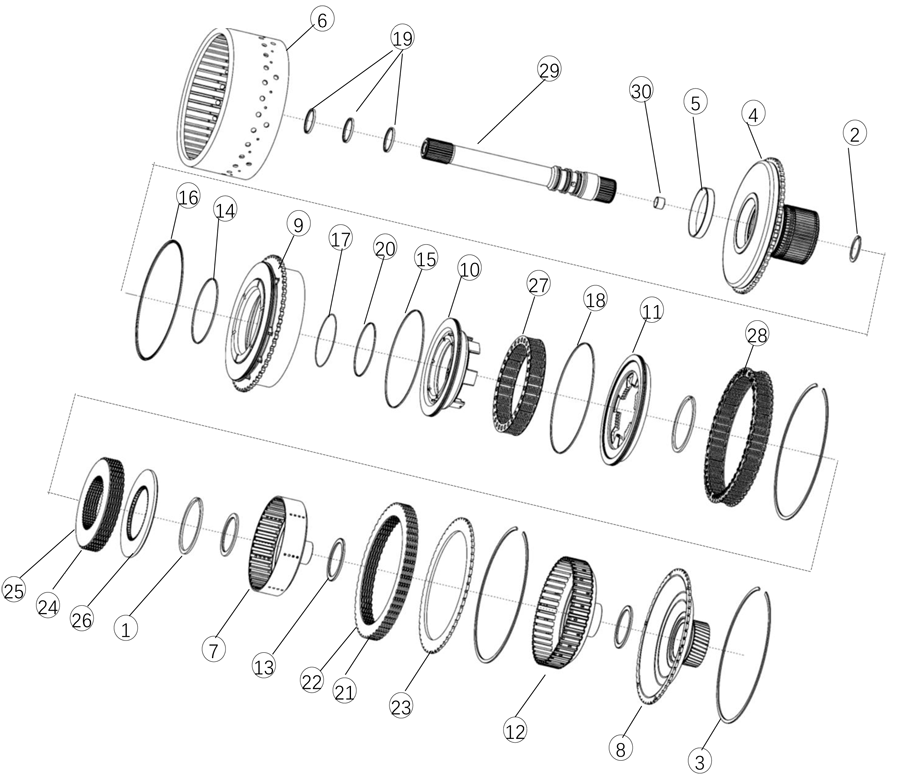

18	82203200	Сцепление в сборе	1
19	459-1195	Упорный подшипник	1
20	82202116-1	Прокладка регулировочная	1
21	82204133	Прокладка бумажная	1
22	82201255	Прокладка бумажная	1

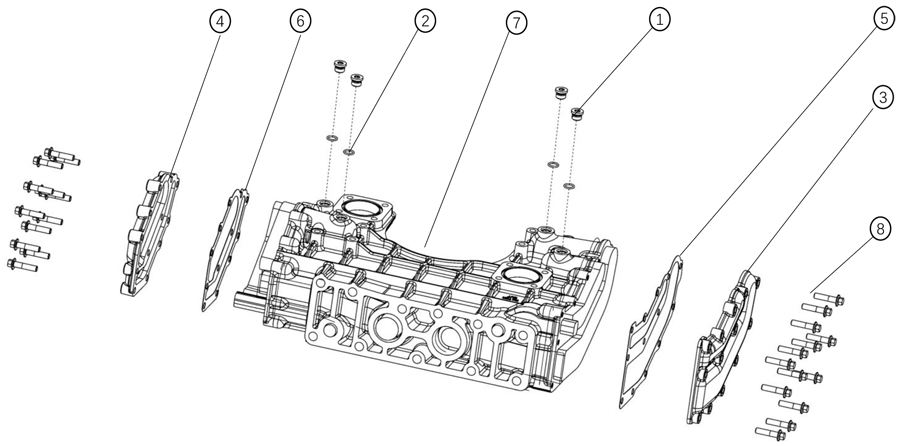

23	82208811	Кронштейн маслообменника в сборе	1
24	82121257	Кольцо уплотнительное	4
25	82121258	Кольцо уплотнительное	2
26	82121259	Кольцо уплотнительное	2
27	EU-82128810	Теплообменник	1
28	82121262	Патрубок теплообменника	2
29	Q1840845T	Болт с шестигранной головкой	16

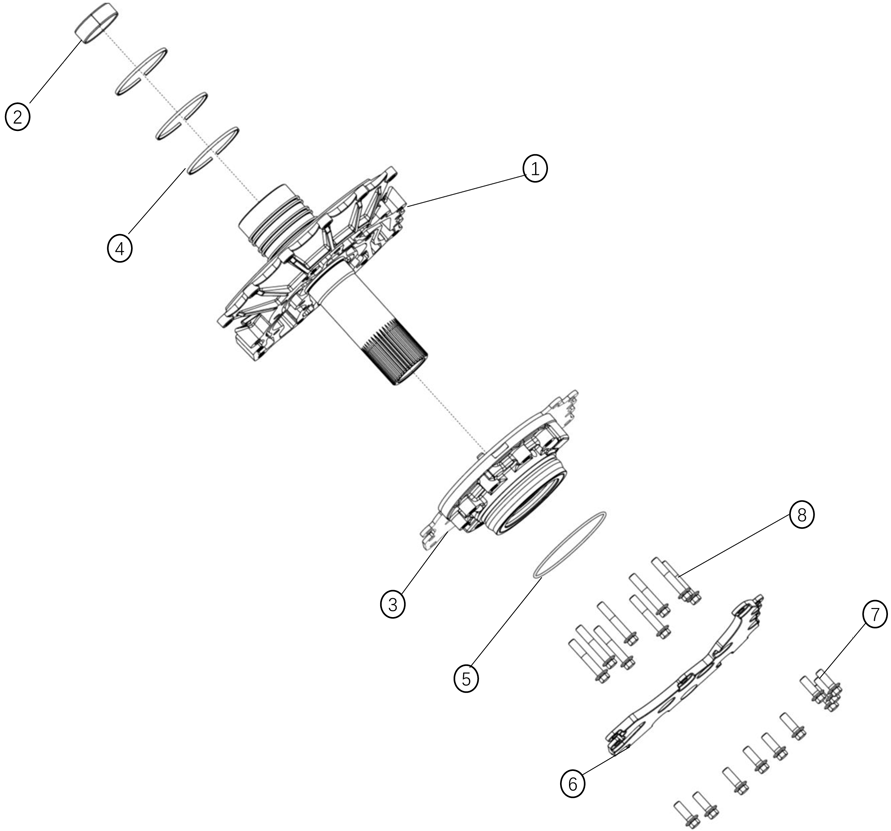

30	82204100	Передняя опорная пластина в сборе	1
31	Q1841065T	Болт с шестигранной головкой	6
32	Q1841030T	Болт с шестигранной головкой	6
33	82201100	Корпус гидротрансформатора в сборе	1
34	Q1841035T	Болт с шестигранной головкой	21

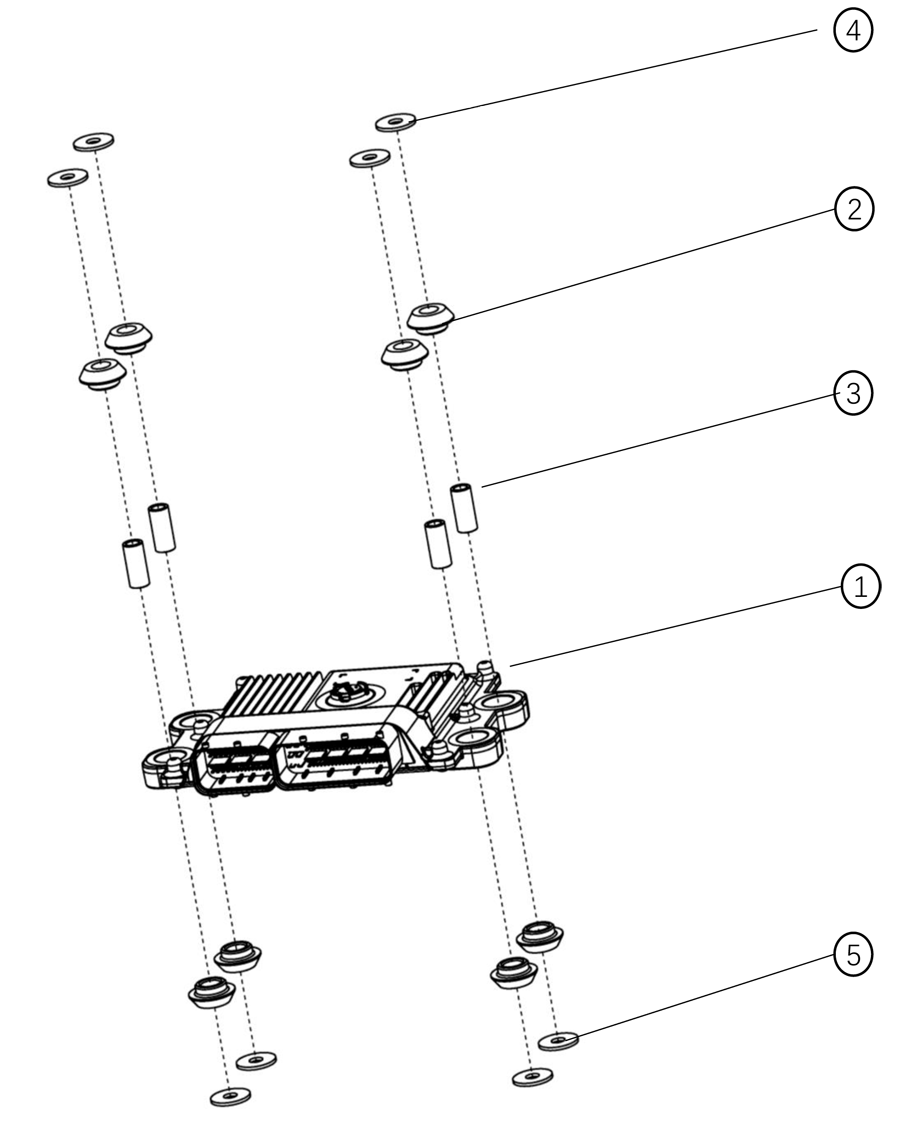

36	82128710-1	Блок управления в сборе	1
37	82201252	Распорка	2
38	Q1840850T	Болт с шестигранной головкой	2
39	82201258	Болт с шестигранной головкой	2

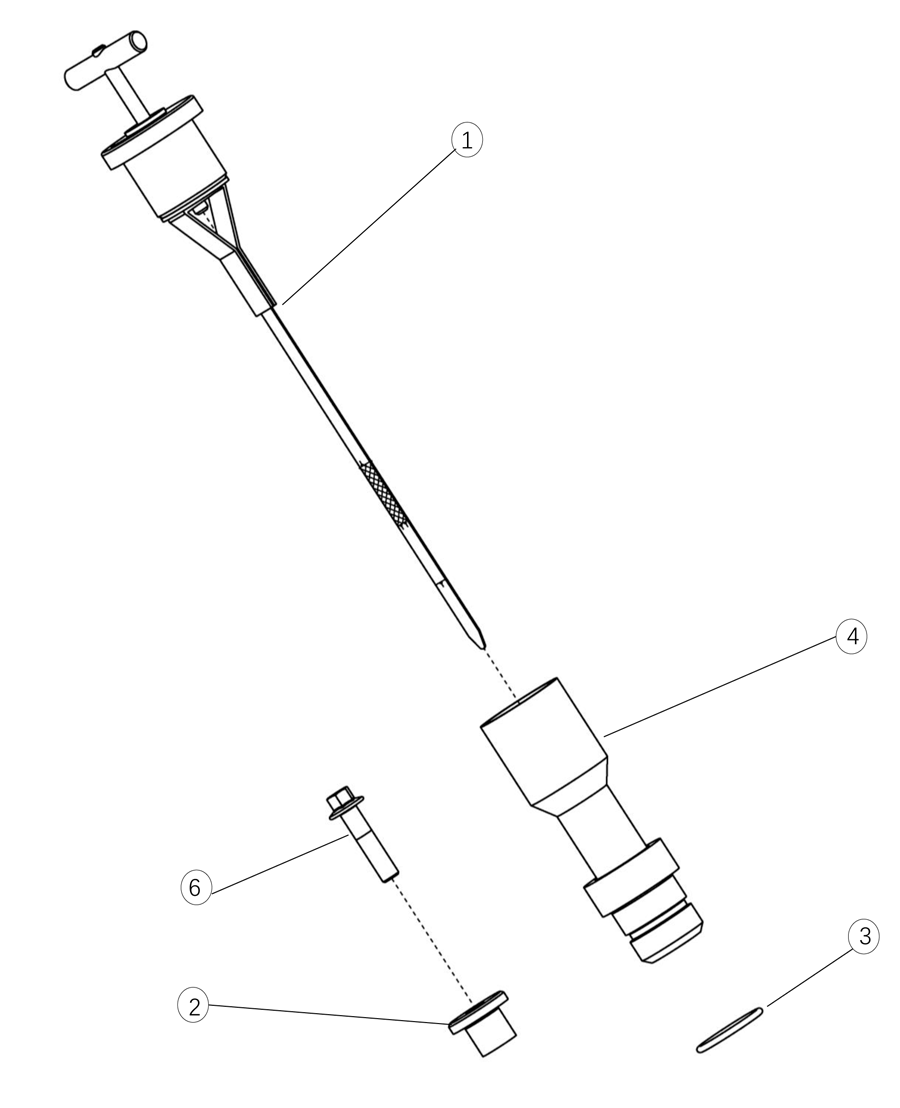

40	82204500	Щуп масляный в сборе	1
41	82203587	Фланец	1
42	82123588	Кольцо уплотнительное	1
43	82203589	Фланцевая крышка	1
44	82201261	Болт с шестигранной головкой	1
45	82202022	Зажим	3
46	Q1841025T	Болт	3
47	82202021-1	Табличка	1
48	82202023	Пылезащитный колпачок	2
49	FQLS0512H130T	Болт с шестигранной головкой	11

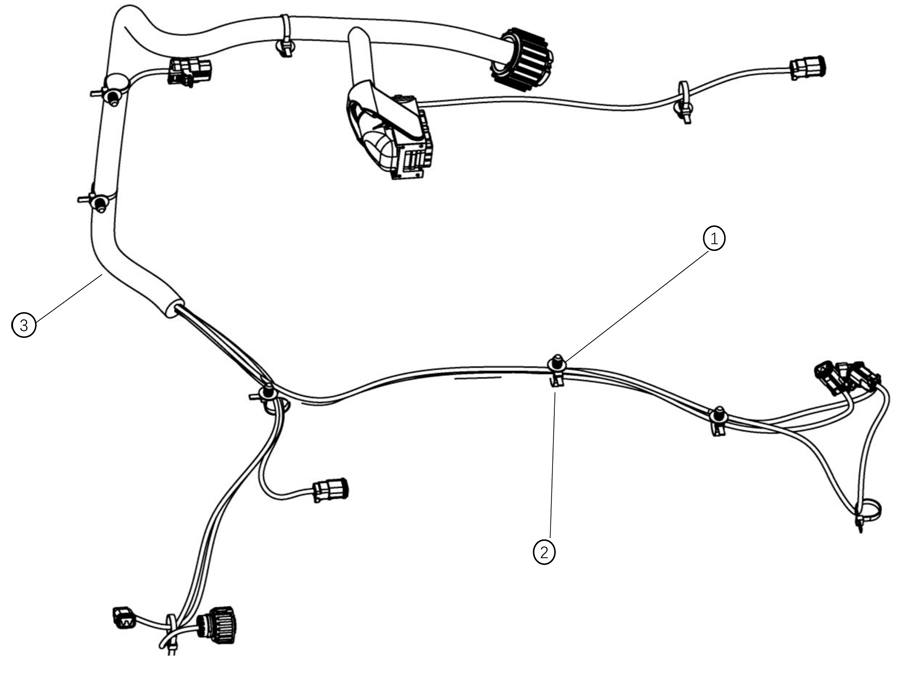

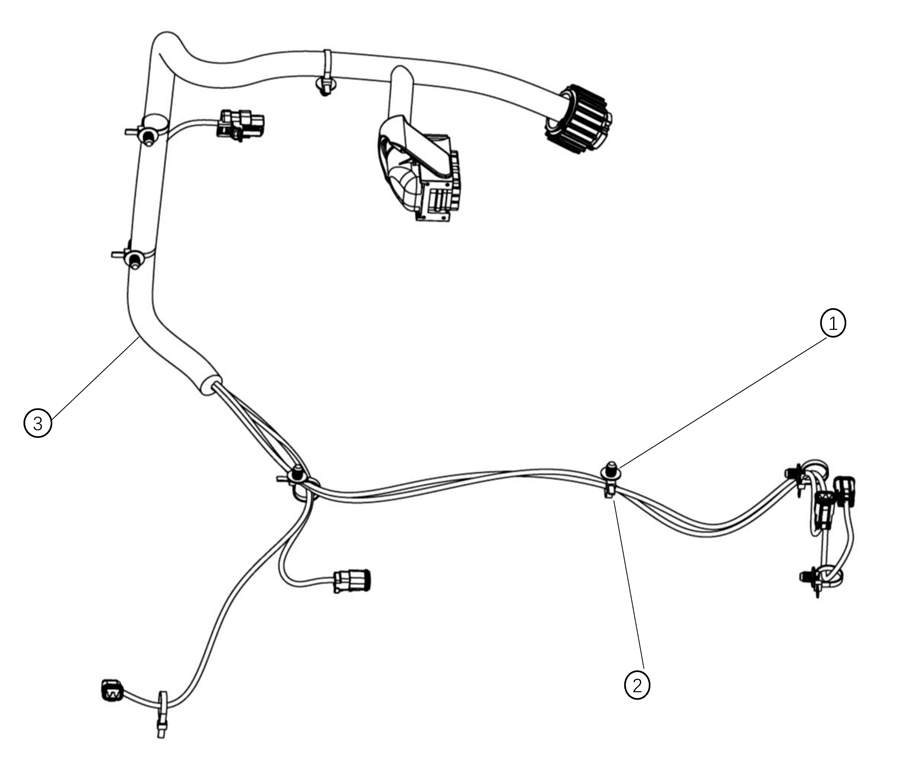

50	82208525-1	Внешний жгут проводов в сборе	1

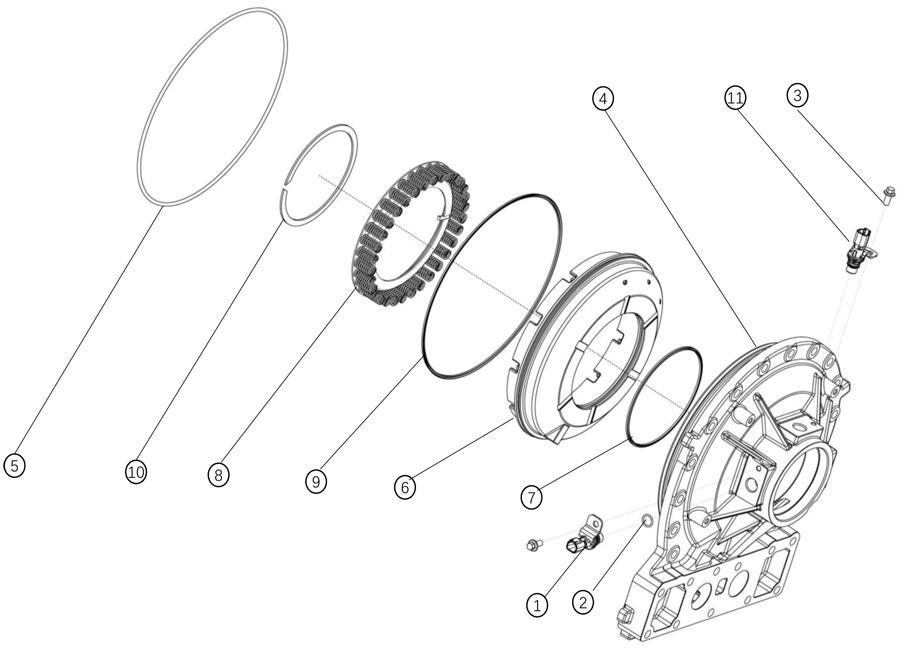

51	82201110	Крышка задняя в сборе	1
52	82121266	Болт с шестигранной головкой	15
53	82206102	Маслонаправляющее кольцо	1

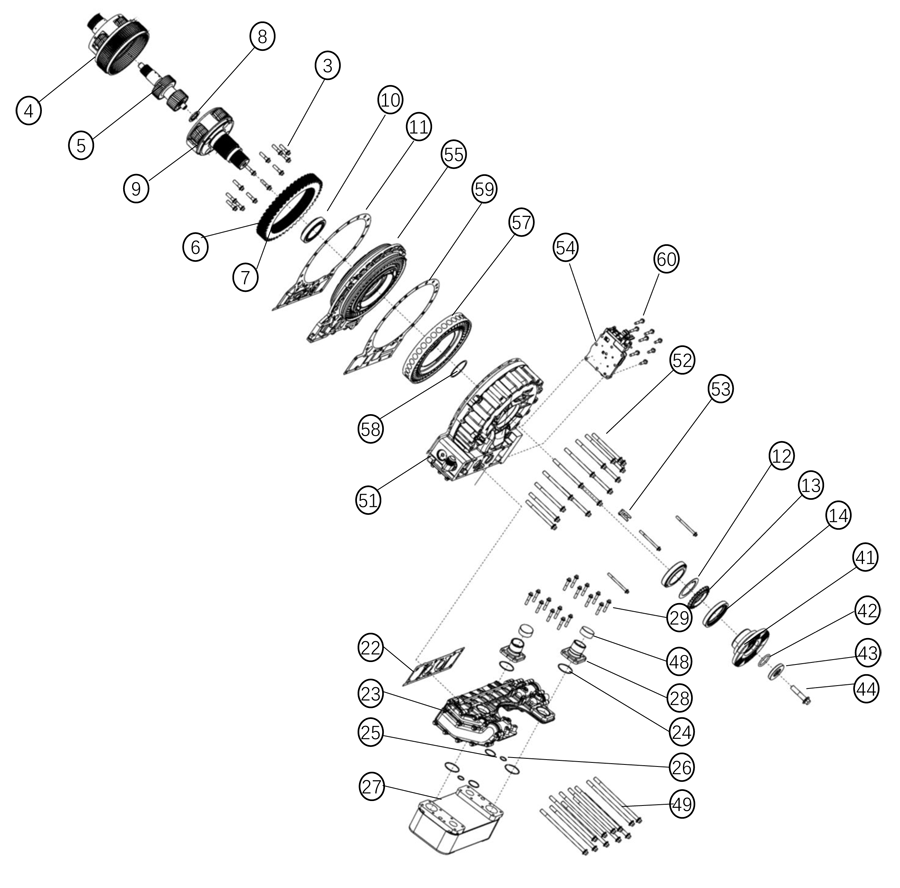

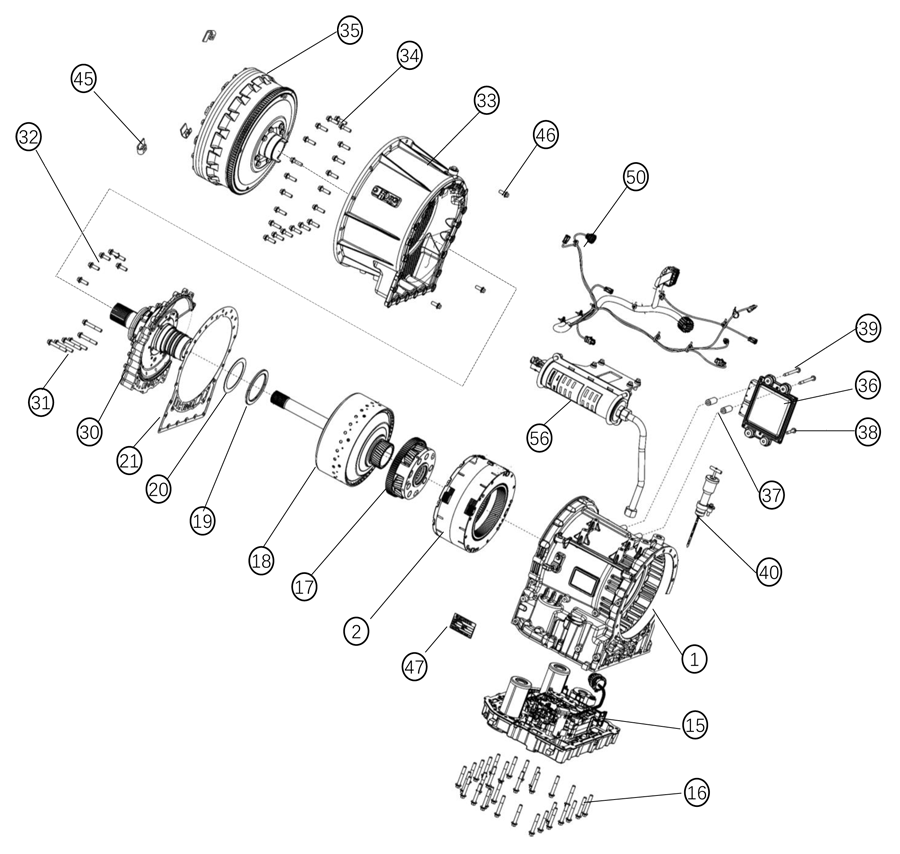

АКПП FC6A145 в сборе (ретардер)

№	Каталожный номер	Наименование	Кол-во
1	82201200	Корпус КПП в сборе	1
2	293-9088	Тормоз в сборе	1
3	Q150B1040TF2	Болт с шестигранной головкой	12
	Q401B10T28F2	Прокладка	12
4	82203520	Второй планетарный механизм в сборе	1
5	82208112	Главный вал	1
6	82203137	Двойной диск	8
7	82203136	Фрикционная пластина С5	7
8	82203536	Упорный подшипник	1
9	82203530	Третий планетарный механизм в сборе	1
10	82203586	Конический роликовый подшипник	1
11	82204132	Прокладка бумажная	1
12	82123584	Шайба стопорная	1
13	82203585	Стопорный болт	1
14	82123586	Сальник	1
15	82204400	Масляный поддон в сборе	1
16	Q1841070T	Болт с шестигранной головкой	31
17	82203510	Первый планетарный механизм в сборе	1
18	82203200	Сцепление в сборе	1
19	459-1195	Подшипник упорный	1
20	82202116-1	Прокладка регулировочная	1
21	82204133	Прокладка бумажная	1
22	82201255	Прокладка бумажная	1
23	EU-82208811	Кронштейн теплообменника в сборе	1
24	82121257	Кольцо уплотнительное	4
25	82121258	Кольцо уплотнительное	2
26	82121259	Кольцо уплотнительное	2
27	82128810	Теплообменник	1
28	82121262	Разъем	1
29	Q1840845T	Болт с шестигранной головкой	16
30	82204100	Передняя опорная пластина в сборе	1
31	Q1841065T	Болт с шестигранной головкой	6
32	Q1841030T	Болт с шестигранной головкой	6
33	82201100	Корпус гидротрансформатора в сборе	1
34	Q1841035T	Болт с шестигранной головкой	21
36	82128710-1	Блок управления	1
37	82201252	Распорка	2
38	Q1840850T	Болт с шестигранной головкой	2
39	82201258	Болт с шестигранной головкой	5
40	82204500	Щуп масляный в сборе	1
41	82203587	Фланец	1
42	82123588	Кольцо уплотнительное	1
43	82203589	Фланцевая крышка	1
44	82201261	Болт с шестигранной головкой	1
45	CX28-1501915	Держатель	3
46	Q1841025T	Болт с шестигранной головкой	3
47	82202021-1	Табличка	1
48	82202023	Пылезащитный колпачок	2
49	82201256-1	Болт с шестигранной головкой	11
50	EU-82208525	Внешний жгут проводов в сборе	1

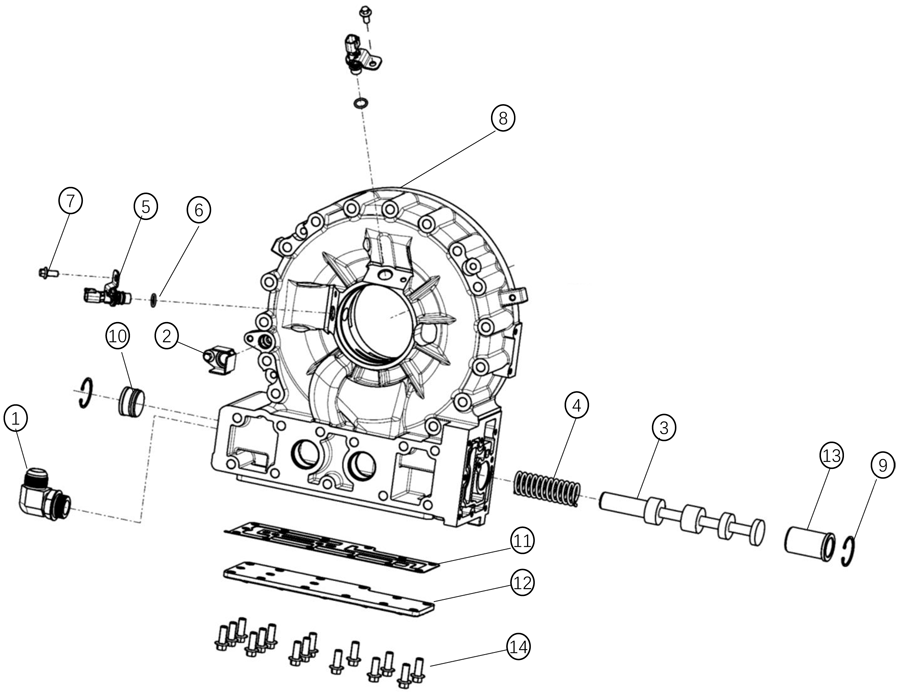

51	82206200	Задняя крышка ретардера в сборе	1
52	82201257	Болт с шестигранной головкой	15
53	81818526	Зажим	1
54	82126300	Клапан управления замедлителем в сборе	1

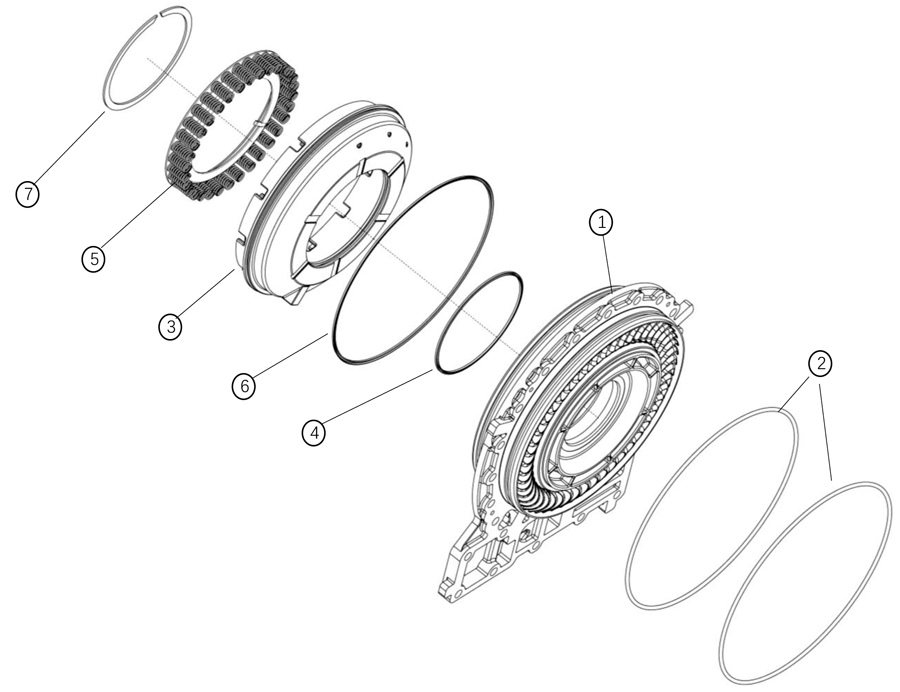

55	82201300	Статор замедлителя в сборе	1

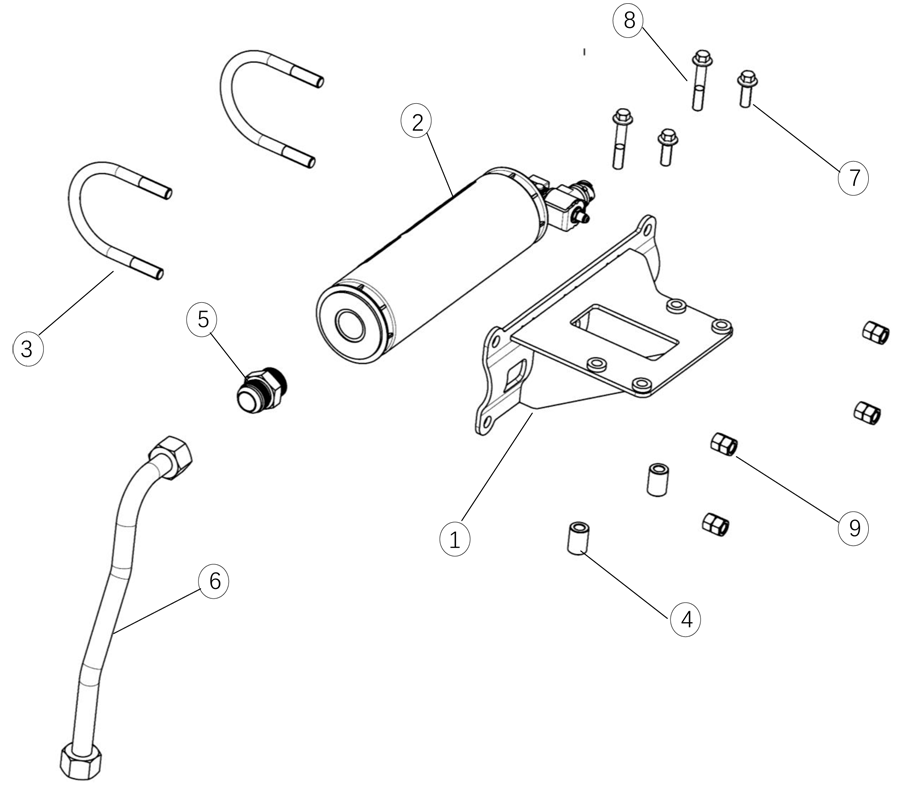

56	82204810	Аккумулятор в сборе	1
57	82206100	Ротор замедлителя в сборе	1
58	82206105-1	Прокладка регулировочная	1
59	82206106	Прокладка бумажная	1
60	Q1840835T	Болт с шестигранной головкой	3

Корпус АКПП FC6A145 в сборе

82201200

№	Каталожный номер	Наименование	Кол-во
1	191-8304	Датчик скорости	1
2	82201107	Кольцо уплотнительное	1
3	82201109	Болт с шестигранной головкой	1
4	EU-82201210	Корпус АКПП	1
5	82204504	Кольцо уплотнительное	1
6	82204816	Заглушка	1
7	Q1840825T	Болт с шестигранной головкой	1

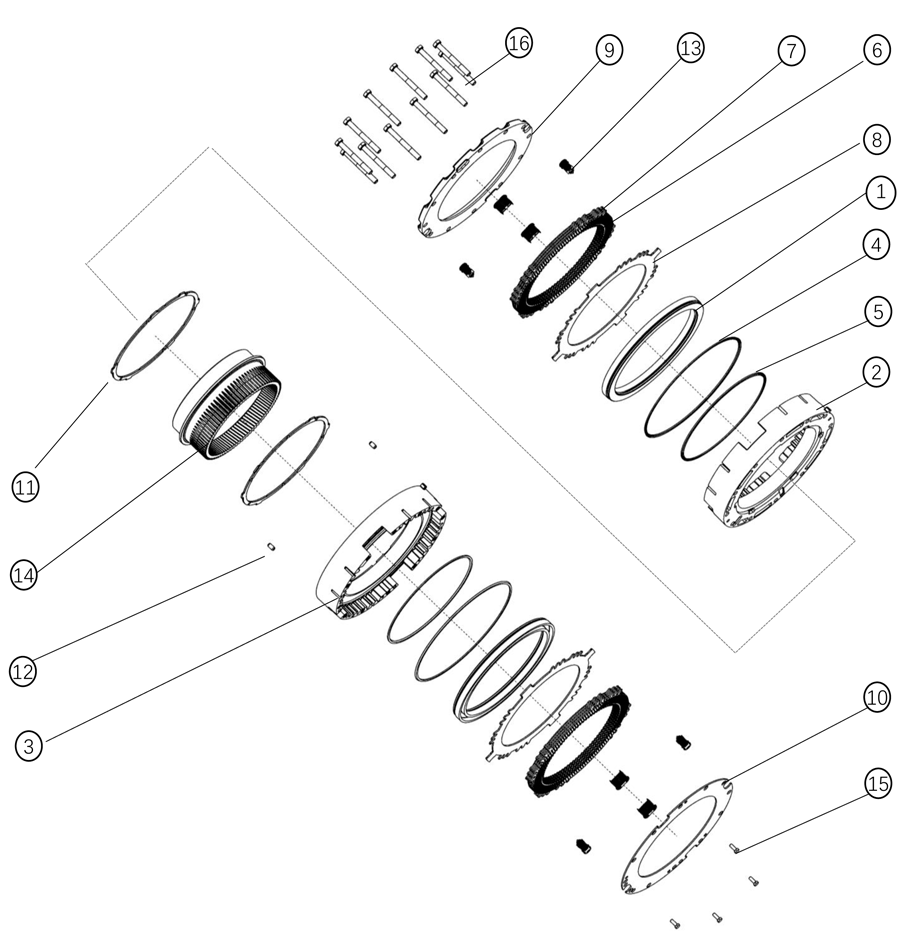

Тормоз в сборе АКПП FC6A145

293-9088

№	Каталожный номер	Наименование	Кол-во
1	82203121	Поршень	1
2	EU-82203122	Корпус тормоза	1
3	EU-82203123	Корпус тормоза	1
4	82203124	Внешнее уплотнительное кольцо	2
5	82203125	Кольцо уплотнительное	2
6	82203131	Фрикционный диск	8
7	82203132	Двойной диск	6
8	82203133	Диск нажимной	2
9	82203134	Толстая плита	1
10	82203135	Тонкая плита	1
11	82203138	Упорная площадка	2
12	82203139	Штифт	2
13	82203140	Возвратная пружина в сборе	8
14	82203401	Зубчатый венец	1
15	Q150B0616TF2	Болт с шестигранной головкой	4
16	Q150B1090TF2	Болт с шестигранной головкой	12

Второй планетарный механизм в сборе АКПП FC6A145

82203520

№	Каталожный номер	Наименование	Кол-во
1	EU-82203403	Зубчатый венец	1
2	82203514	Подшипник игольчатый	8
3	82203515	Шайба упорная	8
4	82203523	Планетарная шестерня	4
5	82203526	Упругий цилиндрический штифт	4
6	82203529	Кольцо стопорное	1
7	82203538	Вал планетарного механизма	1
8	82203522	Втулка	1
9	82203528	Вал планетарной шестерни	4
10	82203527	Металлическая заглушка	4
11	82203583	Подшипник упорный	1

Третий планетарный механизм в сборе АКПП FC6A145

82203530-1

№	Каталожный номер	Наименование	Кол-во
1	82203272	Втулка	1
2	82203541-1	Вал выходной	1
3	82203526	Упругий цилиндрический штифт	4
4	82203531-1	Корпус планетарного механизма	1
5	82203533	Планетарная шестерня	4
6	82203534	Подшипник игольчатый	8
7	82203535	Шайба упорная	8
8	82203538	Вал планетарного механизма	4
9	82203527	Металлическая заглушка	4

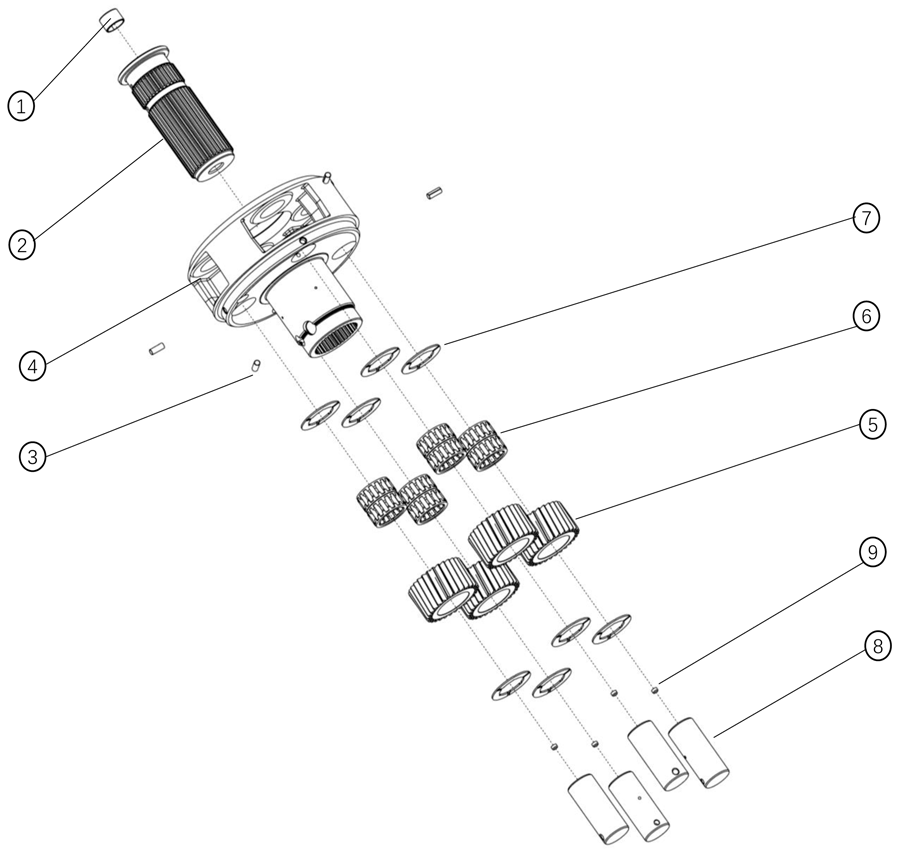

Третий планетарный механизм в сборе АКПП FC6A145R

82203530

№	Каталожный номер	Наименование	Кол-во
1	82203272	Втулка	1
2	82203541	Вал выходной	1
3	82203526	Упругий цилиндрический штифт	4
4	82203531	Корпус планетарного механизма	1
5	82203533	Планетарная шестерня	4
6	82203534	Подшипник игольчатый	8
7	82203535	Шайба упорная	8
8	82203538	Вал планетарного механизма	4
9	82203527	Металлическая заглушка	4

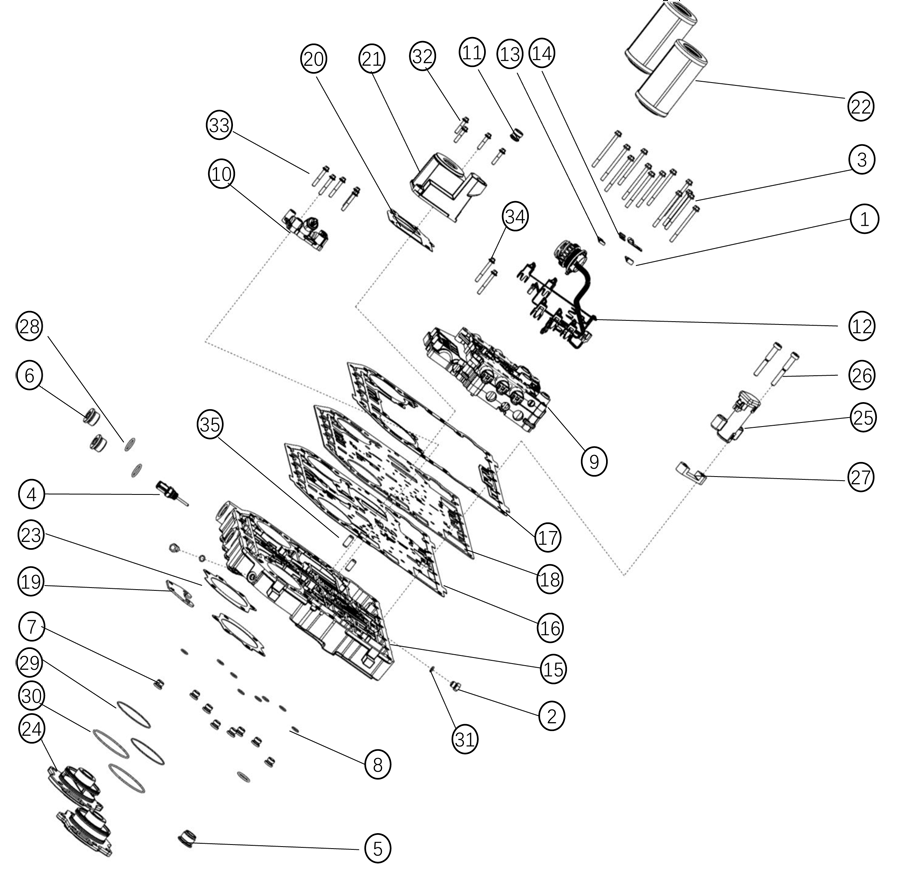

Масляный поддон в сборе АКПП FC6A145,FC6A145R

82204400

№	Каталожный номер	Наименование	Кол-во
1	81814288	Зажим	2
2	81814406	Заглушка манометра КОМ	2
3	81814408	Болт с шестигранной головкой	13
4	256-6453	Датчик температуры	1
	82205080	Кольцо уплотнительное	1
5	EU-81814416	Пробка сливная	1
6	81814418	Заглушка	2
7	81814421	Пробка	8
8	81814422	Кольцо уплотнительное	8
9	82204200	Корпус в сборе	1
10	82204242	Золотниковый клапан в сборе	1
11	82204257	Кольцо уплотнительное	1
12	82204260	Внутренний жгут проводов в сборе	1
13	82204288	Зажим	1
14	82204289	Зажим	1
15	EU-82204401	Масляный поддон	1
16	82204403-1	Прокладка бумажная	1
17	82204404	Прокладка бумажная	1
18	82204405	Разделитель	1
19	82204412	Защитная плита	1
20	82204431	Прокладка фильтра грубой очистки	1
21	82204432	Фильтр грубой очистки масла в сборе	1
22	82204440-1	Фильтр тонкой очистки масла	2
23	82204441	Прокладка фильтра	2
24	EU-82204448	Седло фильтра тонкой очистки	2
25	82204471	Датчик уровня масла	1
26	82204472	Болт датчика	2
	83004439	Прокладка	2
27	82204473	Кронштейн датчика уровня масла	1
28	6V-5050-1	Кольцо уплотнительное	3
29	81814450	Кольцо уплотнительное	2
30	81814449	Кольцо уплотнительное	2
31	81814407	Кольцо уплотнительное	2
32	Q1840630TF2	Болт с шестигранной головкой	4
33	Q1840640TF2	Болт с шестигранной головкой	5
34	Q1840650TF2	Болт с шестигранной головкой	2
35	Q5211024	Штифт цилиндрический	2

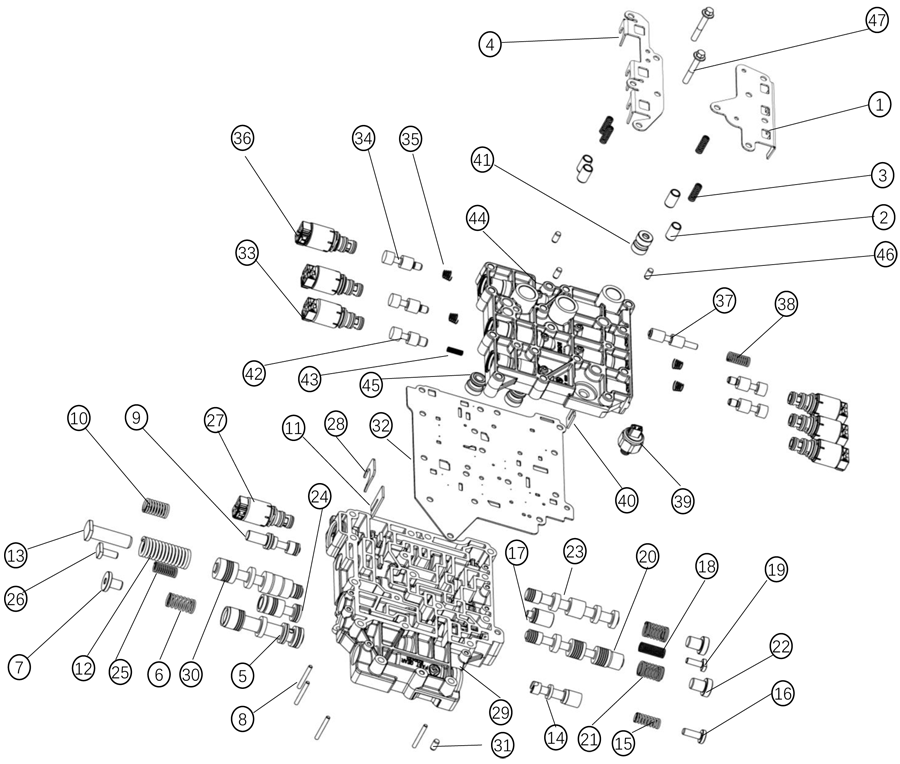

Корпус гидравлического клапана в сборе FC6A145,FC6A145R

82204200

№	Каталожный номер	Наименование	Кол-во
1	81814251	Левая плита	1
2	81814253	Поршень аккумулятора	4
3	81814254	Пружина поршня аккумулятора	4
4	81814256	Правая плита	1
5	81814203	Клапан редукционный	1
6	81814204	Пружина редукционного клапана	1
7	81814205	Стопор редукционного клапана	1
8	81814206	Стопорный штифт	7
9	81814207	Клапан редукционный	1
10	81814208	Пружина редукционного клапана	1
11	81814209	Заслонка редукционного клапана	1
12	81814212	Пружина главного регулятора давления	1
13	81814213	Заслонка главного регулятора давления	1
14	81814214	Регулирующий клапан гидротрансформатора	1
15	81814215	Пружина регулирующего клапана гидротрансформатора	1
16	81814216	Заслонка регулирующего клапана гидротрансформатора	1
17	81814217	Клапан обратного давления	1
18	81814218	Пружина клапана обратного давления	1
19	81814219	Заслонка клапана обратного давления	1
20	81814221	Блокировочный клапан С1	1
21	81814222	Пружина блокировочного клапана	2
22	81814223	Заслонка клапана	2
23	81814224	Блокировочный клапан С2	1
24	81814227	Клапан давления смазки	1
25	81814228	Пружина клапана давления смазки	1
26	81814229	Заслонка клапана давления смазки	1
27	81814235	Пропорциональный электромагнитный клапан NL	1
28	81814236	Плата пропорционального электромагнитного клапана	1
29	82204201	Корпус гидроблока	1
30	82204211	Главный регулятор давления	1
31	Q5210612	Цилиндрический штифт	1
32	82204238	Стальная накладка	1
33	81814235	Пропорциональный электромагнитный клапан NL	4
34	81814242	Золотниковый клапан регулирования давления	4
35	81814243	Пружина золотникового клапана регулирования давления	4
36	81814245	Пропорциональный электромагнитный клапан NL	2
37	81814246	Диагностический золотниковый клапан	1
38	81814247	Пружина диагностического золотникового клапана	1
39	81814248	Датчик давления	1
40	81814249	Заслонка диагностического клапана	1
41	81814257	Уплотнительное кольцо	1
42	81814258	Золотниковый клапан регулирования давления	1
43	81814259	Пружина золотникового клапана регулирования давления	1
44	82204241	Корпус гидроблока	1
45	82204257	Кольцо уплотнительное	2
46	Q5210612	Цилиндрический штифт	3
47	Q1840640TF2	Болт с шестигранной головкой	2

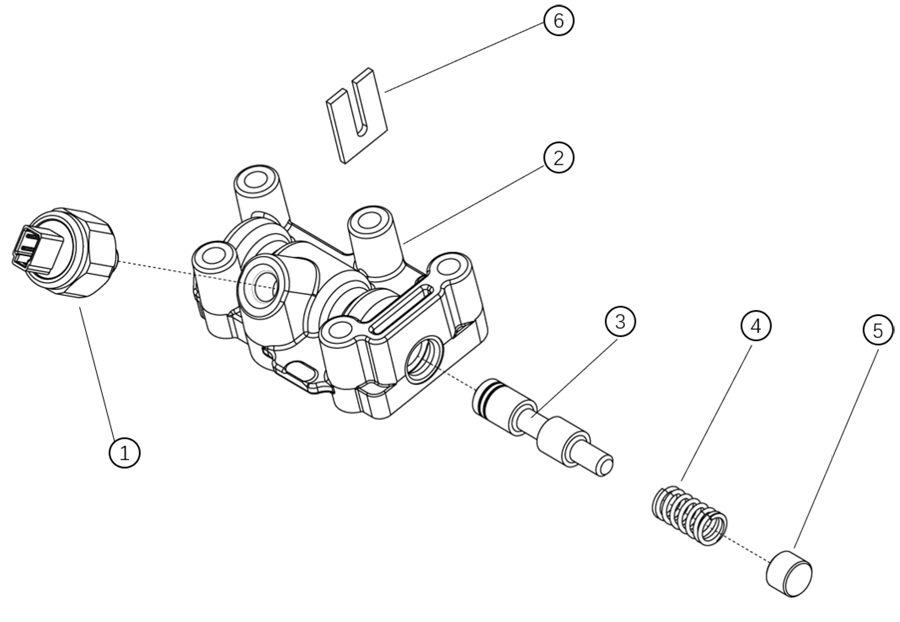

Диагностический золотниковый клапан в сборе АКПП FC6A145,FC6A145R

82204242

№	Каталожный номер	Наименование	Кол-во
1	81814248	Датчик давления	1
2	82204243	Корпус диагностического золотникового клапана	1
3	82204244	Диагностический золотниковый клапан	1
4	82204245	Пружина диагностического золотникового клапана	1
5	82204246	Поршень	1
6	82204247	Заслонка диагностического клапана	1

Первый планетарный механизм в сборе АКПП FC6A145,FC6A145R

82203510

№	Каталожный номер	Наименование	Кол-во
1	82203228	Подшипник упорный	1
2	82203512	Планетарная шестерня	3
3	82203513	Планетарная шестерня	3
4	82203514	Подшипник игольчатый	12
5	82203515	Шайба упорная	12
6	82203516	Зубчатый венец	1
7	82203517	Кольцо стопорное	1
8	82203519	Кольцо стопорное	1
9	82203526	Упругий цилиндрический штифт	6
10	82203518	Планетарный вал	6
11	82203527	Металлическая заглушка	6
12	82203511	Планетарная рама	1
13	82203573	Втулка	1
14	269-6932	Подшипник упорный	1

Сцепление в сборе АКПП FC6A145,FC6A145R

82203200

№	Каталожный номер	Наименование	Кол-во
1	82203207	Кольцо стопорное	2
2	82203208	Кольцо стопорное	1
3	82203209	Кольцо стопорное	3
4	82203218	Зубчатая ступица в сборе	1
5	82203219	Втулка	1
6	EU-82203212	Ступица сцепления	1
7	82203213	Зубчатая ступица в сборе	1
8	82203216	Солнечная шестерня	1
9	EU-82203221	Поршень	1
10	82203222-3	Поршень	1
11	EU-82203223-1	Уравновешивающий поршень	1
12	82203225	Зубчатая ступица в сборе	1
13	82203228	Подшипник упорный	3
14	82203233	Кольцо уплотнительное	1
15	82203234	Кольцо уплотнительное	1
16	82203235	Кольцо уплотнительное	1
17	82203236	Кольцо уплотнительное	1
18	82203237	Кольцо уплотнительное	1
19	82203238	Кольцо уплотнительное	3
20	82203239	Кольцо уплотнительное	1
21	82203241	Фрикционный диск С2	5
22	82203242	Двойной диск С2	5
23	82203243-1	Объединительная плата сцепления C2	1
24	82203245-1	Фрикционный диск С1	6
25	82203246	Двойной диск С1	6
26	82203247-1	Объединительная плита сцепления	1
27	82203248	Пружина в сборе	1
28	82203249	Пружина в сборе	1
29	257-6101	Входной вал	1
30	82203272	Втулка	1

Кронштейн маслообменника в сборе АКПП FC6A145,FC6A145R

82208811

№	Каталожный номер	Наименование	Кол-во
1	9S-8004	Заглушка манометра	4
2	81814422	Кольцо уплотнительное	4
3	EU-82128813	Крышка левая	1
4	EU-82128814	Правая крышка	1
5	82128815	Прокладка левой крышки	1
6	82128816	Прокладка правой крышки	1
7	82208812	Кронштейн маслообменника	1
8	Q1840835T	Болт с шестигранной головкой	25

Передняя опорная пластина в сборе АКПП FC6A145,FC6A145R

82204100

№	Каталожный номер	Наименование	Кол-во
1	82204110	Передняя опорная пластина в сборе	1
2	82204119	Втулка	1
3	82204105	Масляный насос	1
4	82204118	Кольцо корпуса масляного насоса	3
5	82204104	Кольцо уплотнительное	1
6	82204106	Передняя опорная пластина	1
7	Q1841030TF2	Болт с шестигранной головкой	10
8	Q1841060TF2	Болт с шестигранной головкой	8

Корпус гидротрансформатора в сборе АКПП FC6A145,FC6A145R

82201100

№	Каталожный номер	Наименование	Кол-во
1	81811103	Вентиляционная пробка	1
2	81818526	Зажим	1
3	82201101	Корпус гидротрансформатора	1
4	191-8304	Датчик скорости	1
5	82201107	Кольцо уплотнительное	1
6	82201109	Болт с шестигранной головкой	1

Блок управления в сборе АКПП FC6A145,FC6A145R

82128710-1

№	Каталожный номер	Наименование	Кол-во
1	81818711	Блок управления	1
2	81818723	Прокладка демпфирования	8
3	81818724	Распорка	4
4	81818725	Шайба	4
5	81818725-1	Шайба	4

Масляный щуп в сборе АКПП FC6A145,FC6A145R

82204500

№	Каталожный номер	Наименование	Кол-во
1	82204502	Щуп	1
2	81814503	Прижим	1
3	6V-6228	Кольцо уплотнительное	1
4	279-9347	Трубка щупа в сборе	1
6	Q1840835T	Болт с шестигранной головкой	1

Внешний жгут проводов в сборе FC6A145

82208525-1

№	Каталожный номер	Наименование	Кол-во
1	82128524	Держатель жгута проводов	7
2	3S-2093	Крепежные ремни жгута проводов	8
3	82208520-1	Внешний жгут проводов в сборе	1

Внешний жгут проводов в сборе FC6A145R

82208525

№	Каталожный номер	Наименование	Кол-во
1	82128524	Держатель жгута проводов	8
2	3S-2093	Крепежные ремни жгута проводов	10
3	82208520	Внешний жгут проводов в сборе	1

Внешний жгут проводов в сборе FC6A145R

82208525-2

№	Каталожный номер	Наименование	Кол-во
1	82128524	Держатель жгута проводов	8
2	3S-2093	Крепежные ремни жгута проводов	10
3	82208520-2	Внешний жгут проводов в сборе	1

Задняя крышка в сборе АКПП FC6A145

82201110

№	Каталожный номер	Наименование	Кол-во
1	191-8303	Датчик скорости	1
1	82201105-1	Датчик скорости	1
2	82201107	Кольцо уплотнительное	1
3	82201109	Болт с шестигранной головкой	2
4	82201111	Корпус задней крышки	1
5	82201302	Кольцо уплотнительное	1
6	EU-82201303	Поршень С5	1
7	82201304	Кольцо уплотнительное	1
8	82201305	Пружина в сборе	1
9	82201306	Кольцо уплотнительное	1
10	82201307	Кольцо стопорное	1

Задняя крышка ретардера в сборе АКПП FC6A145R

82206200

№	Каталожный номер	Наименование	Кол-во
1	82124817	Фитинг 90 градусов	1
2	256-6453	Датчик температуры	1
3	82126210	Клапан потока замедлителя	1
4	82126211	Пружина	1
5	82201105-1	Датчик скорости	2
6	82201107	Кольцо уплотнительное	2
7	82201109	Болт с шестигранной головкой	2
8	82206200-1	Задняя крышка ретардера	1
9	Q43042К	Кольцо стопорное	2
10	82206207	Заглушка	1
11	82206212	Прокладка бумажная	1
12	82206213	Крышка	1
13	82206217	Распорка	1
14	Q1841025T	Болт с шестигранной головкой	15

Клапан управления замедлителем в сборе АКПП FC6A145R

82126300

№	Каталожный номер	Наименование	Кол-во
1	81814235	Пропорциональный электромагнитный клапан NL	1
2	9S-8004	Заглушка манометра	1
3	82126301	Корпус клапана управления замедлителем	1
4	82126302	Жгут проводов управления замедлителем	1
5	82126303	Заглушка	2
6	82126304	Ограничительный штифт	1
7	82126305	Релейный клапан	1
8	82126306	Пружина релейного клапана	1
9	82126308	Клапан регулировки давления ретардера	1
10	82126309	Пружина клапана регулировки давления	1
11	82126310	Прокладка	1
12	82126311	Крышка	1
13	82126312	Соединение	1
14	82126313	Кольцо уплотнительное	1
15	82126316	Объединительная плата	1
16	82126317	Прокладка клапана замедлителя	2
17	81814422	Кольцо уплотнительное	1
18	Q1840616T	Болт с шестигранной головкой	1
19	Q1840620T	Болт с шестигранной головкой	6

Статор замедлителя в сборе АКПП FC6A145R

82201300

№	Каталожный номер	Наименование	Кол-во
1	82201301	Статор	1
2	82201302	Кольцо уплотнительное	2
3	82201303	Поршень С5	1
4	82201304	Кольцо уплотнительное	1
5	82201305	Пружины в сборе	1
6	82201306	Кольцо уплотнительное	1
7	82201307	Кольцо стопорное	1

Аккумулятор в сборе АКПП FC6A145R

82204810

№	Каталожный номер	Наименование	Кол-во
1	82124811	Кронштейн аккумулятора	1
2	82124812	Аккумулятор	1
3	82124813	Зажим	2
4	82124814	Распорка	2
5	82124818	Фитинг	1
6	82204815	Соединительная трубка в сборе	1
7	Q1841030T	Болт с шестигранной головкой	2
8	Q1841060T	Болт с шестигранной головкой	2
9	Q340B12	Гайка	8

Ротор ретардера в сборе АКПП FC6A145R

82206100

№	Каталожный номер	Наименование	Кл-во
1	82206101	Ротор ретардера	1
2	82206104	Кольцо уплотнительное	2

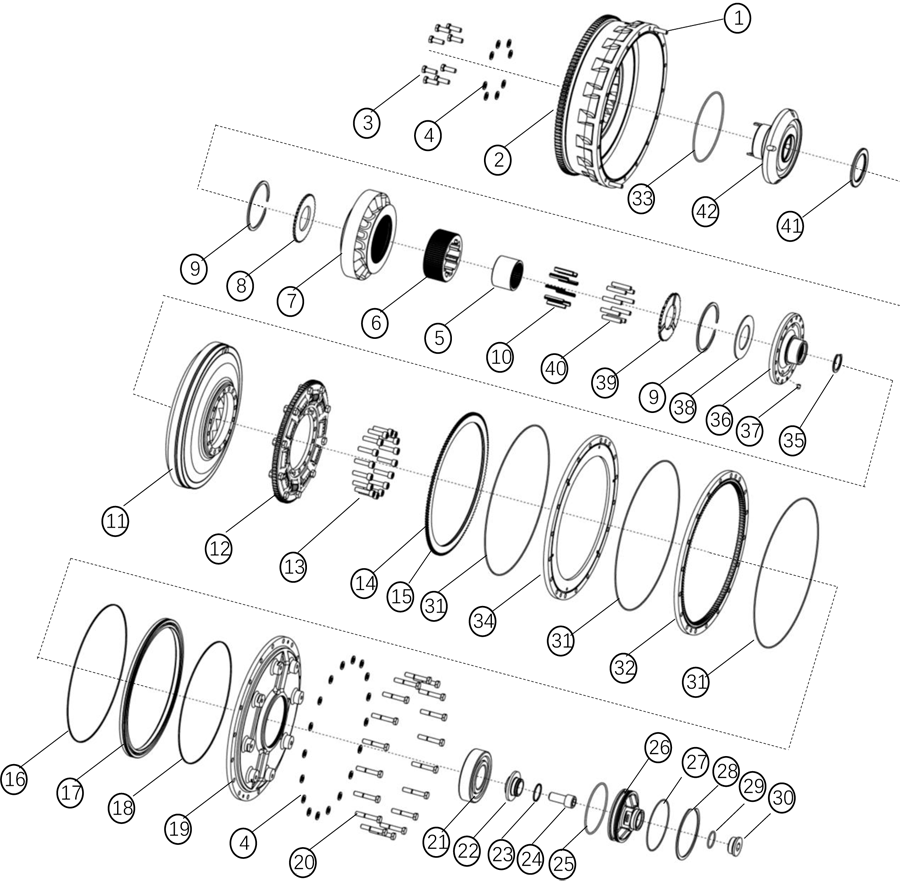

Гидротрансформатор в сборе АКПП FC6A145R

82202110

№	Каталожный номер	Наименование	Кол-во
1	5G-7636	Штифт	2
2	82202120	Насосное колесо в сборе	1
3	Q150B1030TF61	Болт	8
4	Q401B10T28F61	Шайба	26
5	82202132	Дорожка одностороннего сцепления	1
6	289-4141	Опора односторонней вилки	1
7	82202144	Направляющее колесо	1
8	298-8702	Упорная площадка	1
9	5P-6414	Упорное кольцо	2
10	8P-7858	Пружина ролика одностороннего сцепления	9
11	268-5577	Турбина	1
12	260-8733	Демпфер крутильных колебаний в сборе	1
13	8T-9515	Болт	16
14	82202135	Фрикционная пластина	2
15	82202155	Двойной диск	2
16	82202169	Кольцо уплотнительное	1
17	82202168	Поршень блокирующего фрикциона	1
18	83002122	Кольцо уплотнительное крышки трансформатора	1
19	82202167	Корпус блокирующего фрикциона	1
20	Q150B1060TF61	Болт	18
21	83002114	Подшипник шариковый	1
22	83002118	Прокладка	1
23	7S-7018	Кольцо уплотнительное	1
24	260-3738	Болт	1
25	6V-8260	Кольцо уплотнительное	1
26	384-0741	Направляющая опора	1
27	5E-8771	Кольцо уплотнительное	1
28	5K-9065	Кольцо стопорное	1
29	228-7096	Кольцо уплотнительное	1
30	9S-8010	Винт-заглушка	1
31	82202145	Кольцо уплотнительное	3
32	323-2093	Пластина шлица	1
33	82202124	Кольцо уплотнительное	1
34	323-2092	Разделитель	1
35	298-8699	Кольцо стопорное	1
36	258-5663	Ступица турбины	1
37	4S-8541	Штифт	1
38	264-6086	Упорная площадка	1
39	259-6395	Упорная площадка	1
40	8P-7857	Ролик	9
41	304-2746	Упорный подшипник	1
42	82202151	Опора насосного колеса	1
